منظم جهد أوتوماتيكي 10 كيلو فولت أمبير

غالبًا ما يتم التغاضي عن مشكلات جودة الجهد في المصانع الصغيرة والمتوسطة الحجم. يمكن أن تتسبب تقلبات جهد الشبكة في إعادة تشغيل وحدات التحكم CNC، وعدم استقرار عزم دوران المحرك، وانحراف درجات الحرارة، ومحركات التردد المتغير (VFDs) لتحفيز إيقاف تشغيل الإنذار - أو حتى حرق وحدات الطاقة في الحالات الشديدة. يمكن أن يؤدي ارتفاع الجهد الكهربائي مرة واحدة إلى إتلاف معدات الإنتاج التي تبلغ قيمتها مئات الآلاف من اليوانات، في حين أن التوقف عبر خط إنتاج كامل بسبب تراجع الجهد يمكن أن يؤدي إلى خسائر تصل إلى آلاف اليوانات في الساعة.

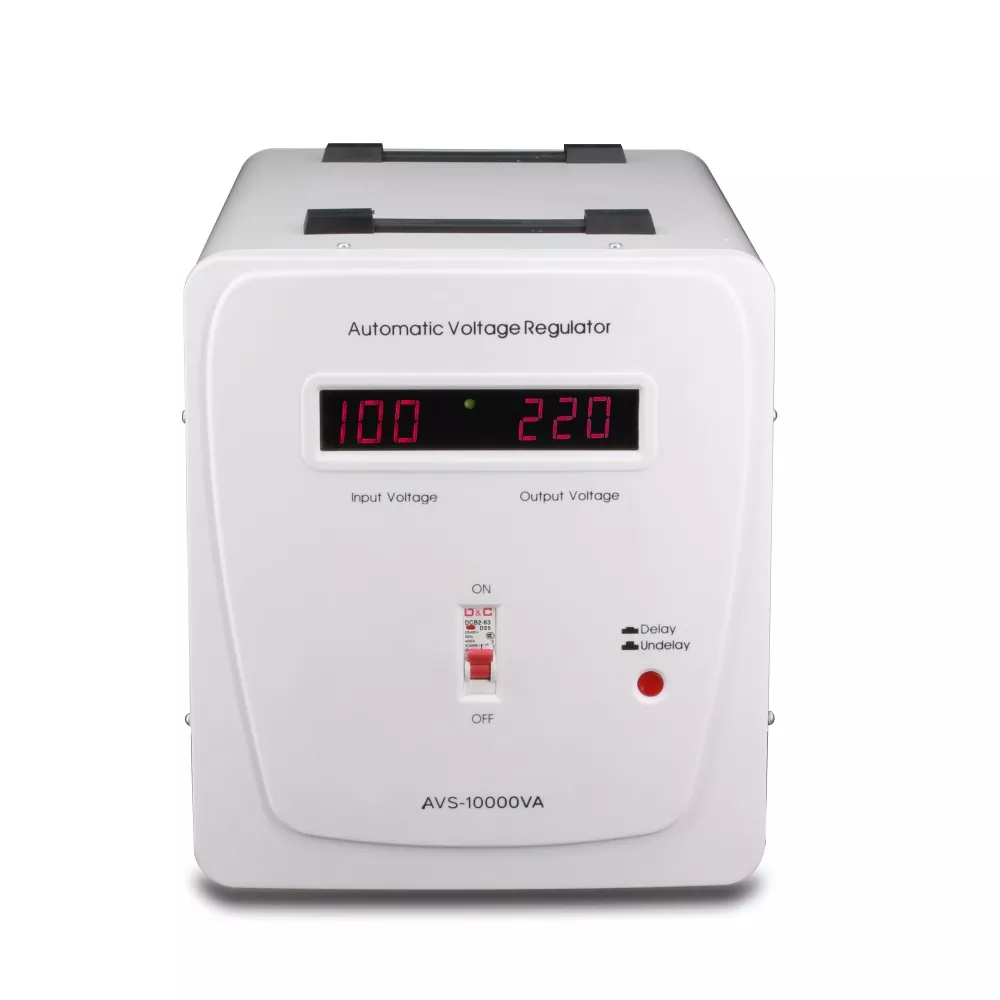

تم تصميم AVS-10000 ليتم تركيبه في أسفل صندوق توزيع المصنع الرئيسي، مما يوفر الطاقة لجميع المعدات عالية التحميل (مثل ضواغط الهواء، وآلات القولبة بالحقن، وتكييف الهواء المركزي، والمجففات، وأنظمة الإضاءة).

عندما يتقلب جهد التيار الكهربائي بين 130 فولت و270 فولت، يقوم منظم الجهد الأوتوماتيكي 10 كيلو فولت أمبير بتبديل الصنابير تلقائيًا لضمان بقاء جهد الخرج ثابتًا ضمن النطاق الآمن الذي يتراوح بين 180 و255 فولت، مع الحفاظ على دقة تبلغ ±8%. يتميز محوله الحلقي بكفاءة تزيد عن 96%، مما يضمن عدم ارتفاع درجة حرارته حتى أثناء التشغيل الكامل لفترة طويلة؛ يقاوم قاطع الدائرة القابل لإعادة الضبط بقدرة 50 أمبير تيارات التدفق العالية المتولدة عند بدء تشغيل محركات متعددة، مما يمنع التعثر المزعج.

لنتأمل هنا ورشة قوالب صغيرة مجهزة بـ 20 جهاز كمبيوتر، و5 آلات CNC، و3 مكيفات هواء: بعد تركيب AVS-10000، انخفضت أعطال المعدات الناجمة عن عدم انتظام الجهد من 12 حادثًا سنويًا إلى حادث واحد فقط، مما أدى إلى توفير سنوي يزيد عن 50000 يوان صيني في تكاليف الصيانة والخسائر الناجمة عن توقف الإنتاج.

معلمة المنتج

الميزات الرئيسية

1. التنظيم المركزي عالي الطاقة

يوفر AVS-10000 4800 واط من الطاقة النشطة المستمرة، وهي كافية للتعامل مع الحمل الإجمالي لمعظم مرافق المصانع الصغيرة. فهو يستخدم كتل طرفية للإدخال/الإخراج من الدرجة الصناعية، مما يسمح للمستخدمين بتوصيل كابلات مقاس 10 مم² أو 16 مم² مباشرةً - مما يلغي الحاجة إلى مقابس المحول ويضمن السلامة والموثوقية.

2. قاطع الدائرة الصناعية 50A

على عكس النماذج المنزلية، تم تجهيز AVS-10000 بقاطع دائرة مغناطيسي حراري 50 أمبير يوفر قدرة كسر فائقة ومقاومة للتيار المفاجئ. يمكنه تحمل تيارات التدفق - ما يصل إلى 6-8 أضعاف التيار المقدر لفترات أقل من ثانية واحدة - المرتبطة ببدء تشغيل المحركات ثلاثية الطور، وبالتالي منع انقطاع الإنتاج الناجم عن التعثر المتكرر. يوفر منظم الجهد الأوتوماتيكي 10KVA أيضًا حماية دقيقة من الحمل الزائد: إذا تجاوز الحمل بشكل مستمر 4800 واط، فإن القاطع ينطلق خلال إطار زمني يتراوح من بضع ثوانٍ إلى عشرات الثواني، مما يوفر حماية فعالة للمحول والأسلاك الكهربائية.

3. 7-اضغط على المحول الحلقي - استجابة سريعة، وخسارة منخفضة

· يوفر تصميم الجهد الكهربي خطوات ضبط تبلغ حوالي 15-20 فولت لكل صنبور مع وقت استجابة أقل من 40 مللي ثانية.

· يعمل الهيكل الحلقي على تقليل التسرب المغناطيسي، مما يمنع التداخل الكهرومغناطيسي مع أجهزة التحكم المنطقية القابلة للبرمجة وأجهزة الاستشعار والأجهزة القريبة.

· يعمل التبريد الطبيعي (التصميم بدون مروحة) على التخلص من مخاطر إيقاف التشغيل الناتج عن ارتفاع درجة الحرارة بسبب فشل المروحة.

· يدعم الحمل الزائد قصير المدى بنسبة 120% (60 ثانية) لتلبية متطلبات الطاقة القصوى أثناء عمليات الإنتاج.

4. الحماية والمراقبة الشاملة

· الحماية من درجة الحرارة الزائدة: يتم قطع الإخراج تلقائيًا إذا وصلت درجة الحرارة الداخلية إلى ≥120 درجة مئوية؛ يستأنف التشغيل تلقائيًا بمجرد انخفاض درجة الحرارة.

· الحماية من الجهد الزائد/الجهد المنخفض: يقطع الإخراج إذا وقع الجهد خارج نطاق 180-255 فولت؛ تتم إعادة التشغيل تلقائيًا (مع تأخير زمني) بمجرد استقرار الجهد.

· حماية ماس كهربائى: التعثر السريع عبر قاطع دائرة 50 أمبير.

· تأخير بدء التشغيل: تأخير يمكن تحديده لمدة 6 ثوانٍ (المعدات العامة) أو 180 ثانية (الضواغط/معدات التبريد) لمنع ارتفاع الطاقة الناتج عن بدء التشغيل المتزامن.

· مؤشرات LED والفولتميتر المزدوج: مراقبة في الوقت الحقيقي لجهد الإدخال، وجهد الخرج، وحالة التشغيل، مما يسهل التقييم السريع من قبل موظفي التفتيش.

5. غلاف برجي متين للبيئات الصناعية

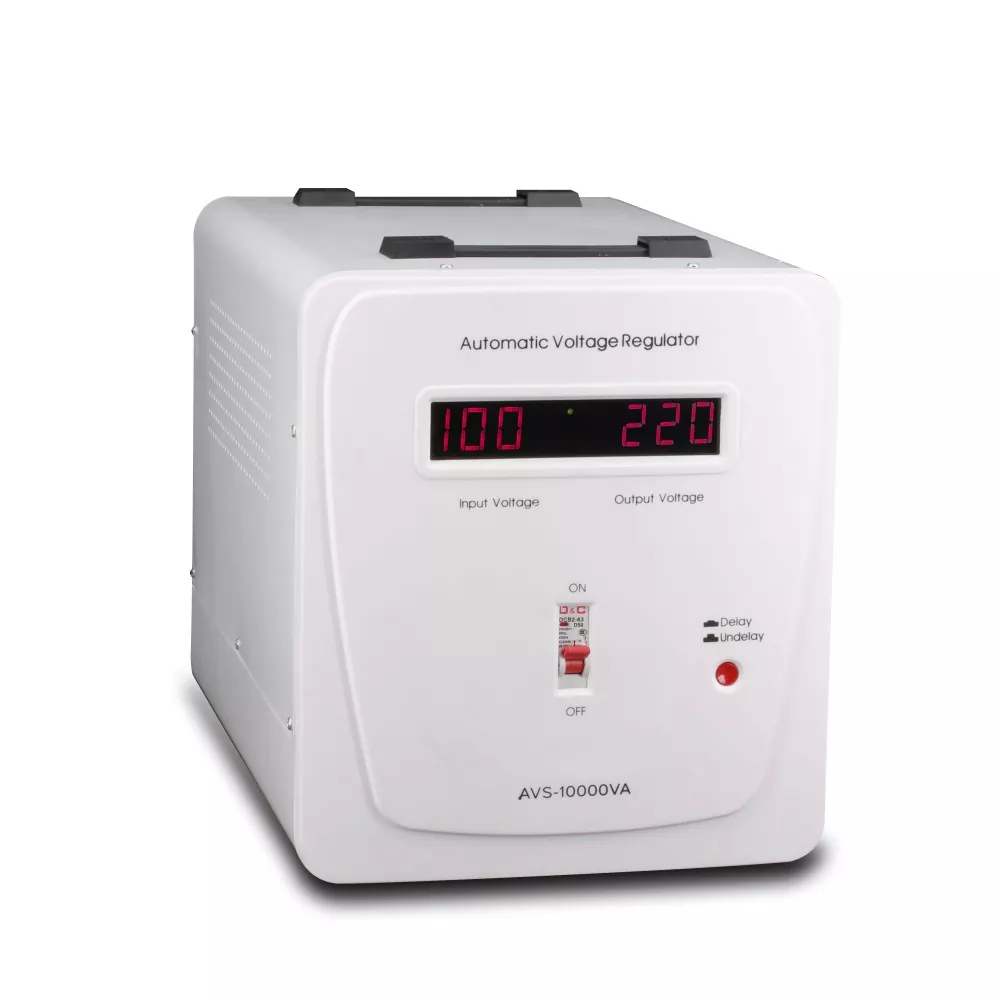

الأبعاد: 405 × 260 × 310 مم؛ الوزن الصافي: 15.5 كجم؛ هيكل معدني مزود بشبكات تهوية في الأمام والخلف والجوانب. مناسبة لوضعها في خزائن التوزيع، أو على الرفوف، أو على الأرض. درجة حرارة التشغيل: 0-40 درجة مئوية؛ الرطوبة النسبية: 10-90% (غير متكثفة)؛ يلبي متطلبات المرافق الصناعية القياسية.

6. التكامل السلس مع المولدات و UPS

عند التبديل إلى مولد بسبب عدم استقرار التيار الكهربائي أو انقطاع التيار الكهربائي، قد يتقلب جهد وتردد خرج المولد. يؤدي توصيل AVS-10000 أسفل المولد إلى استقرار جهد الخرج، وحماية المعدات الحساسة في اتجاه مجرى النهر. ويمكن أيضًا توصيله على التوالي مع UPS عبر الإنترنت - حيث يوفر UPS نسخة احتياطية للبطارية ويضمن AVS استقرار الجهد - مما يخلق حلاً شاملاً لجودة الطاقة.

تطبيقات المنتج

1. المصانع الصغيرة / ورش التجهيز

السيناريو: مرافق مجهزة بـ 10-20 أداة من أدوات CNC، وضواغط الهواء، ومراوح شفط الغبار، وأنظمة الإضاءة، وأجهزة الكمبيوتر. إجمالي الحمل حوالي 4000 واط.

الحل: قم بتثبيت AVS-10000 على لوحة التوزيع الرئيسية لتوفير استقرار الجهد لجميع المعدات. النتائج: تعمل المحركات بسلاسة، وتتحسن دقة المعالجة، ولم يعد يتم إعادة تشغيل وحدات التحكم بشكل غير متوقع.

عائد الاستثمار: استنادًا إلى تقليل خمس حوادث تعطل سنويًا — تبلغ تكلفة كل منها 2000 يوان صيني كخسائر — يتم استرداد تكلفة المعدات في غضون عام واحد.

2. مرافق التخزين البارد الكبيرة / مزارع الماشية

السيناريو: ضواغط ومراوح وسخانات وأنظمة مراقبة متعددة. تتسبب تقلبات الجهد في احتراق الضاغط بشكل متكرر (تكلفة الإصلاح: 3000 يوان صيني لكل وحدة).

الحل: قم بتركيب جهاز AVS-10000 واحد لتحقيق استقرار مصدر الطاقة للوحة توزيع مخزن التبريد بالكامل، مع إعداد تأخير لمدة 180 ثانية لحماية الضواغط.

النتائج: يمتد عمر الضاغط بمقدار 2-3 مرات؛ يتم تخفيض تكاليف الصيانة السنوية بما يزيد عن 10,000 يوان صيني.

3. محطات قاعدة الاتصالات / غرف الخادم

السيناريو: محطات قاعدة تحتوي على مصادر تحويل الطاقة، ووحدات RRU، وBBUs، ووحدات تكييف الهواء. يتقلب جهد التيار الكهربائي بشكل كبير، حيث يتراوح من 140 فولت إلى 260 فولت.

الحل: قم بإقران AVS-10000 مع تبديل مصادر الطاقة لضمان عمل معدات المحطة الأساسية ضمن نطاق الجهد العادي، وبالتالي تقليل معدلات انقطاع الاتصال.

النتائج: انخفاض معدل فشل المعدات بنسبة 70%؛ يرتفع توفر المحطة الأساسية إلى 99.9%.

4. المطابخ التجارية / المطاعم الكبيرة

السيناريو: يؤدي الاستخدام المتزامن للعديد من الأفران الكهربائية وغسالات الأطباق وصانعات الثلج والثلاجات إلى انخفاض حاد في الجهد الكهربائي.

الحل: استخدم AVS-10000 لتثبيت الجهد المركزي لضمان الجهد المستقر لجميع معدات المطبخ، مما يمنع حدوث مشكلات مثل درجات حرارة الفرن غير الكافية وأجهزة التحكم المحترقة في غسالة الأطباق.

النتائج: جودة متسقة لإعداد الطعام وانخفاض كبير في تكاليف الصيانة.

5. محطات المياه الصغيرة / محطات الضخ في المناطق النائية

السيناريو: ترتفع درجة حرارة محركات ضخ المياه وتحترق بسبب انخفاض الجهد، مما يؤدي إلى انقطاع إمدادات المياه. الحل: يعمل AVS-10000 على تشغيل خزانات التحكم في مضخة المياه؛ فهو يحافظ على جهد خرج عالي حتى أثناء انخفاضات الجهد، مما يضمن بدء تشغيل وتشغيل المحرك بشكل موثوق.

النتيجة: تمديد وقت التشغيل المستمر لمضخات المياه وتقليل وتيرة الإصلاحات الطارئة.
