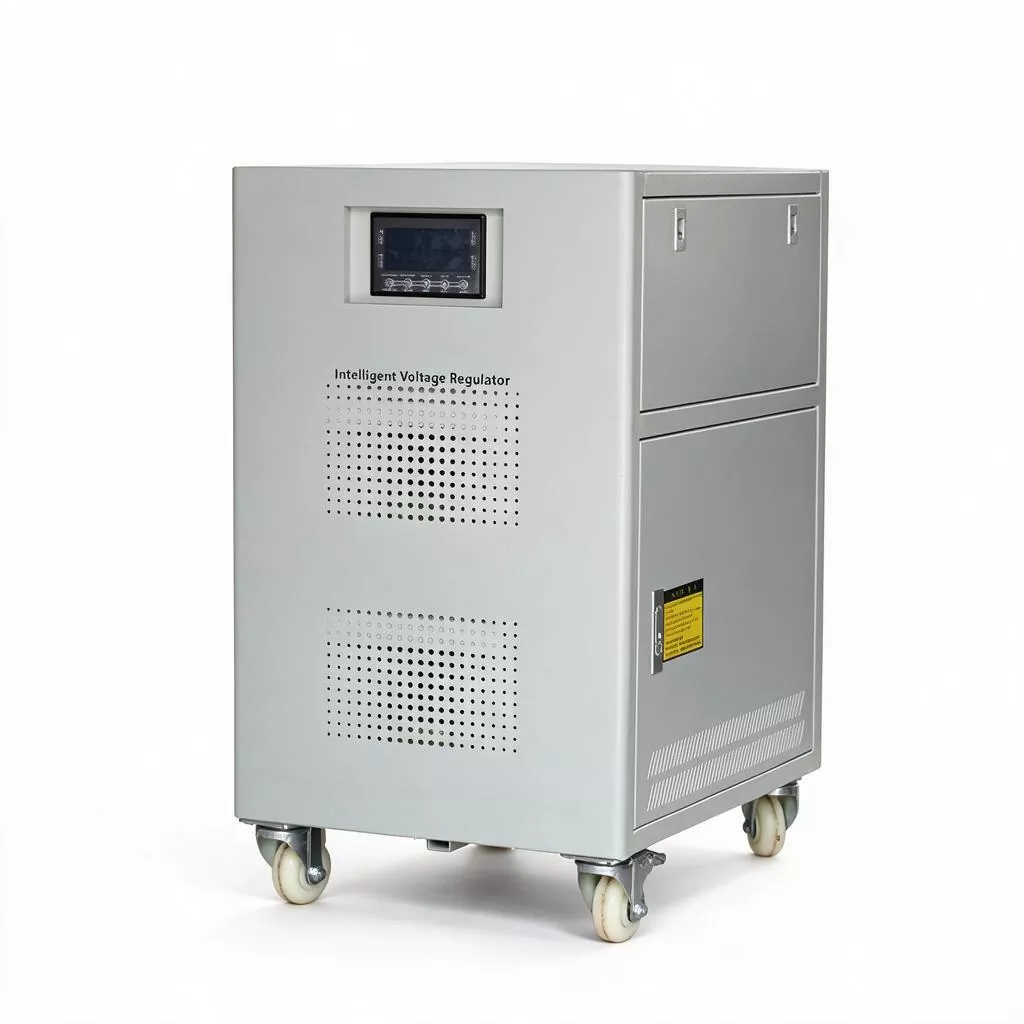

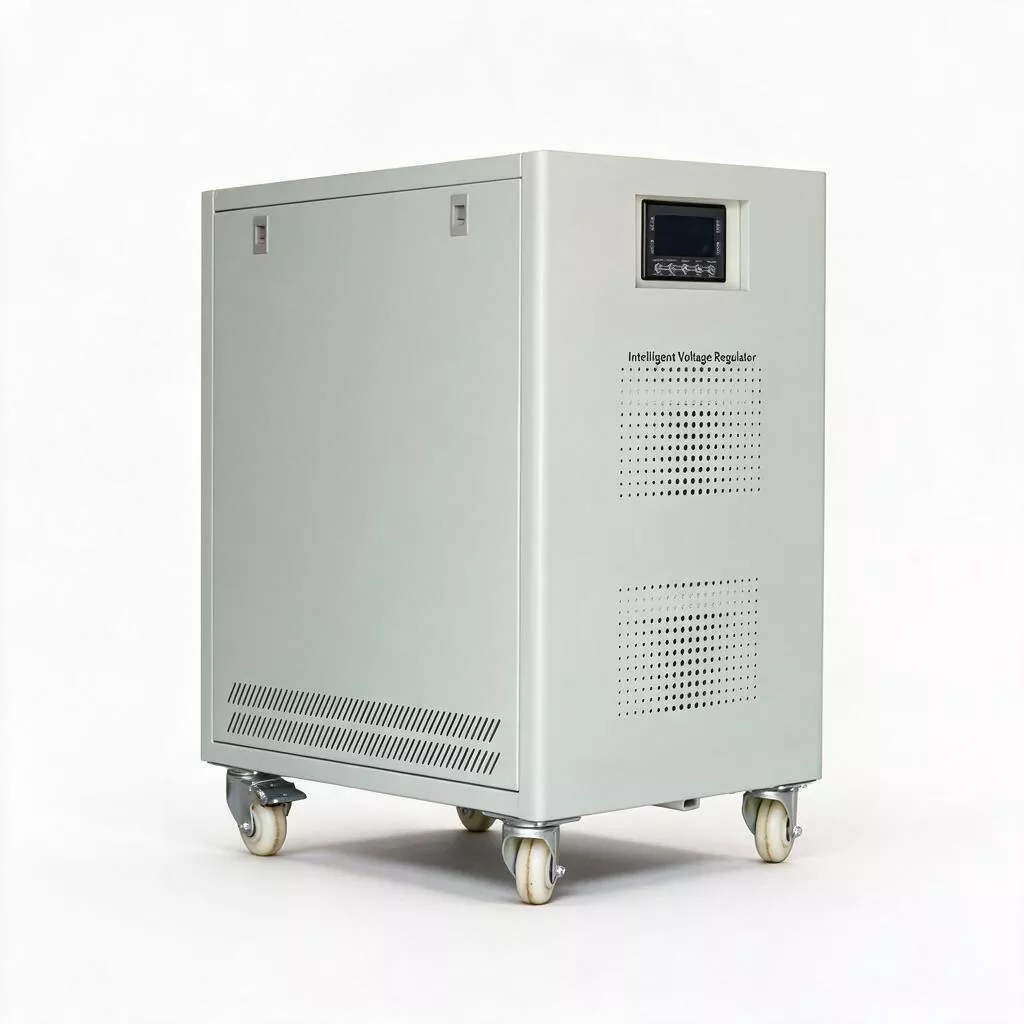

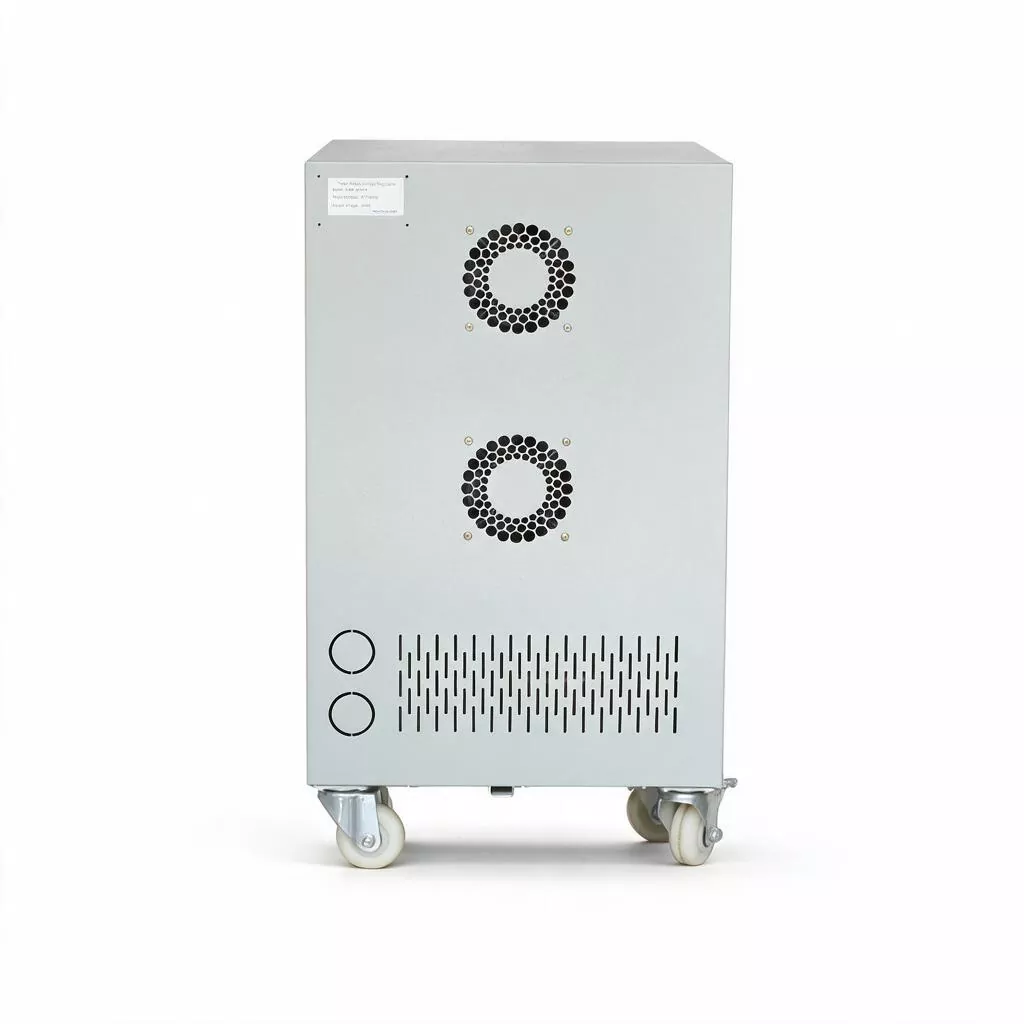

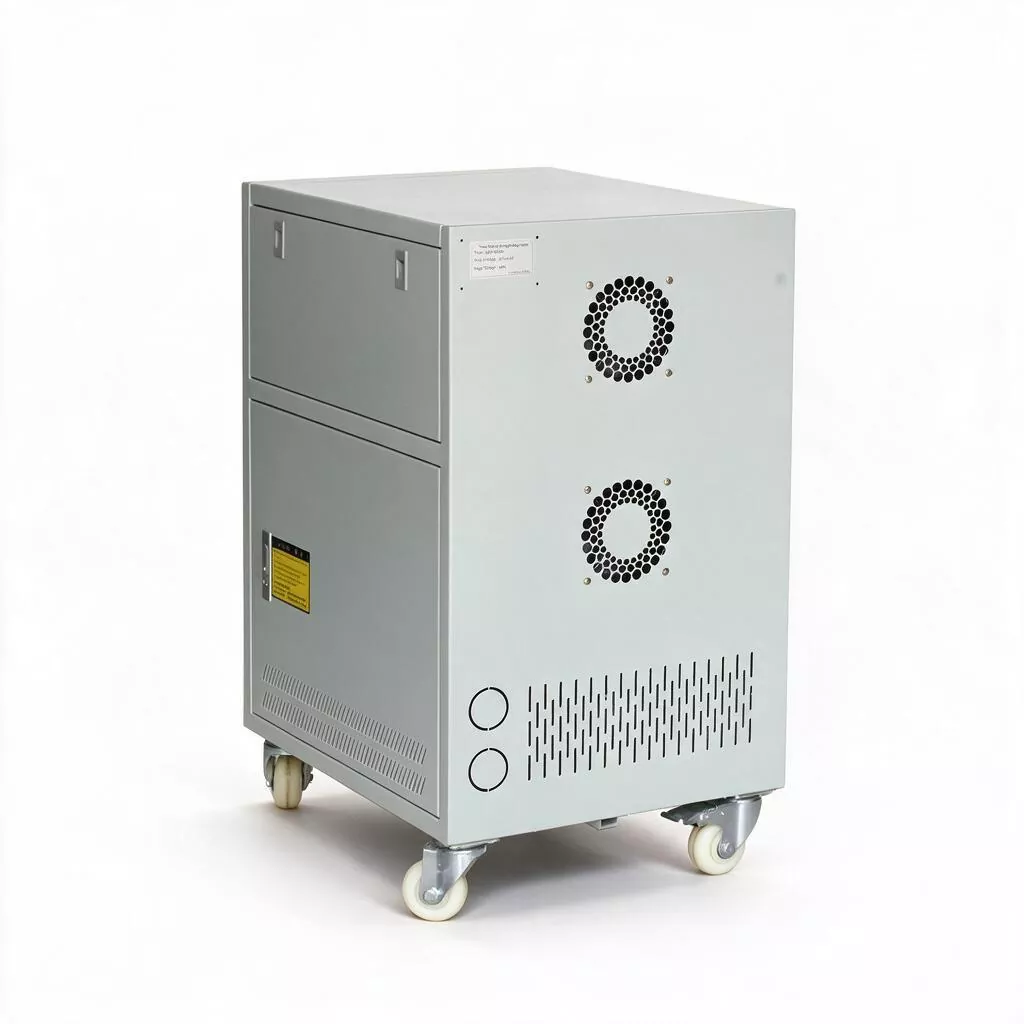

محرك سيرفو 3 مراحل 100 كيلو فولت أمبير AVR

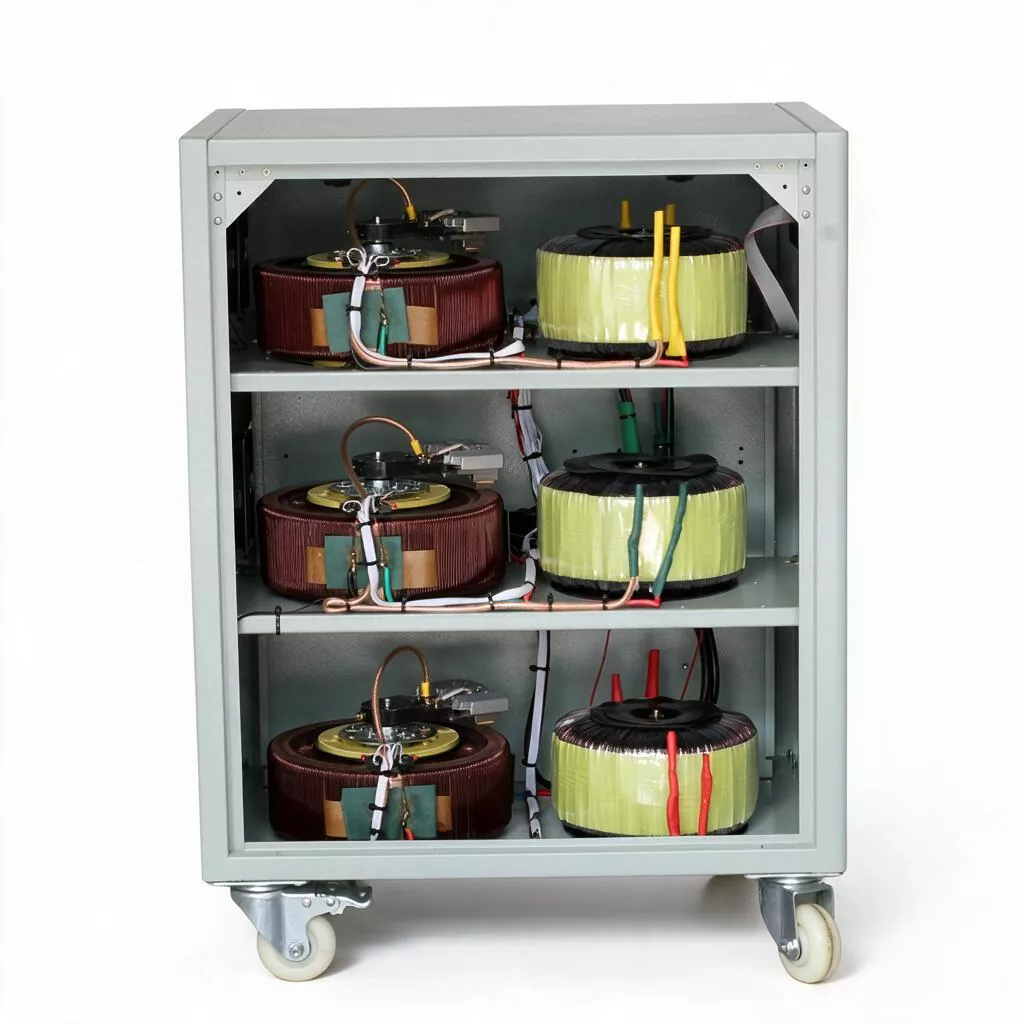

تم تجهيز محرك سيرفو AVR ثلاثي الطور 100KVA داخليًا بملف تنظيم الجهد من النوع العمودي الموسع ومكون فرشاة كربون كبير الحجم. يمكّنه تصميم التكرار الكهرومغناطيسي من التعامل مع أحداث "تقلبات الطاقة" الشديدة حيث تنخفض شبكة الطاقة المنبع إلى 60% من الجهد المقنن بشكل مؤقت بسهولة: عند استعادة الجهد، يمكن للمثبت الاستجابة بسرعة وتثبيت الإخراج ضمن النطاق المقبول، مما يمنع محولات التردد ومحركات المؤازرة من التوقف بسبب إنذارات انخفاض الجهد.

في الوقت نفسه، يتميز محول التعويض العملاق الخاص به بخصائص تشبع مغناطيسي ممتازة، والتي يمكن أن توفر دعمًا كافيًا لصدمات التيار عند تشغيل محركات متعددة ذات طاقة كبيرة (إجمالي الطاقة حوالي 80 كيلو وات) في وقت واحد، على عكس المعدات الإلكترونية التي تكون عرضة لإثارة قفل التيار الزائد الفوري بسهولة.

معلمة المنتج

الميزات الرئيسية

1. السعة على مستوى مركز التوزيع

القدرة المقدرة 100 كيلو فولت أمبير، التيار المقدر حوالي 152 أمبير (ثلاث مراحل 380 فولت). يمكن تركيبها مباشرة في غرفة التوزيع الرئيسية بالمصنع أو الخزانة الرئيسية للمبنى، لتكون بمثابة عقدة تنظيم الجهد المركزي للورشة بأكملها، المبنى بأكمله أو منطقة الحديقة. يؤدي ذلك إلى تبسيط هيكل التوزيع وتقليل مخاطر التنسيق بين العديد من الأجهزة ذات السعة الصغيرة المتصلة بالتوازي.

2. القدرة على مقاومة تقلبات الطاقة

استنادًا إلى المحول ذو السعة الكبيرة جدًا من النوع الحث الكهرومغناطيسي، فهو يتمتع بتحمل قوي للغاية للانخفاض المفاجئ في الجهد. عندما ينخفض ​​جهد الإدخال إلى 60% - 70% من القيمة المقدرة، لا يزال بإمكان المثبت الحفاظ على خرج ثابت، ومقاومة "تقلبات الطاقة" بشكل فعال بسبب ضربات البرق، أو إجراءات مفاتيح المستوى العلوي أو تبديل الحمل الكبير، وتجنب تعثر المعدات الحساسة بسبب انخفاض الجهد.

3. الاستقرار الديناميكي والحراري

في ظروف العمل القاسية حيث يتم تشغيل العشرات من المحركات في ورشة عمل كبيرة في وقت واحد، يمكن لـ SBW-100KVA أن يتحمل تيارات قصيرة المدى (≥5 ثوانٍ) عدة أضعاف التيار المقنن دون التعثر أو التجاوز، مما يضمن التشغيل الذاتي السلس لمجموعة المعدات وضغط وقت استعادة الإنتاج من "مستوى الساعة" إلى "المستوى الثاني".

4. الهيكل الميكانيكي للخدمة الشاقة

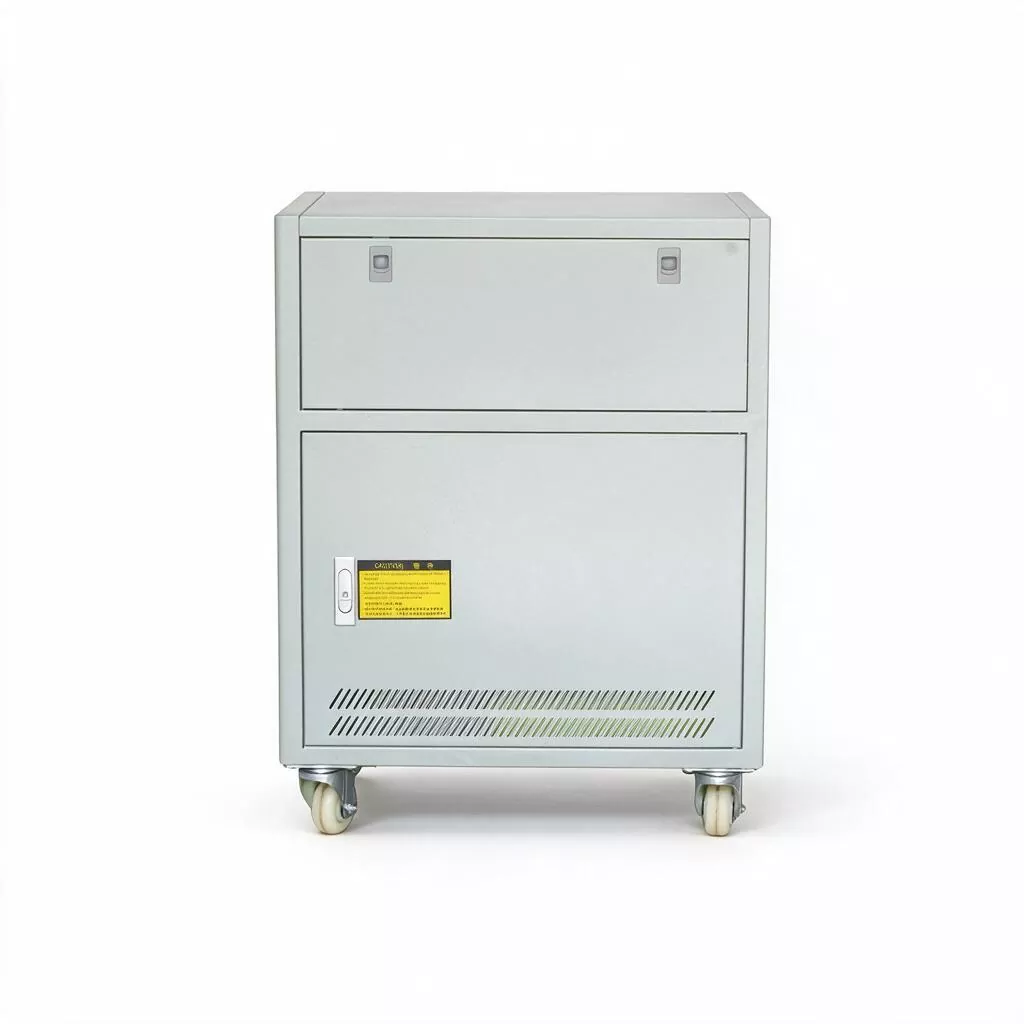

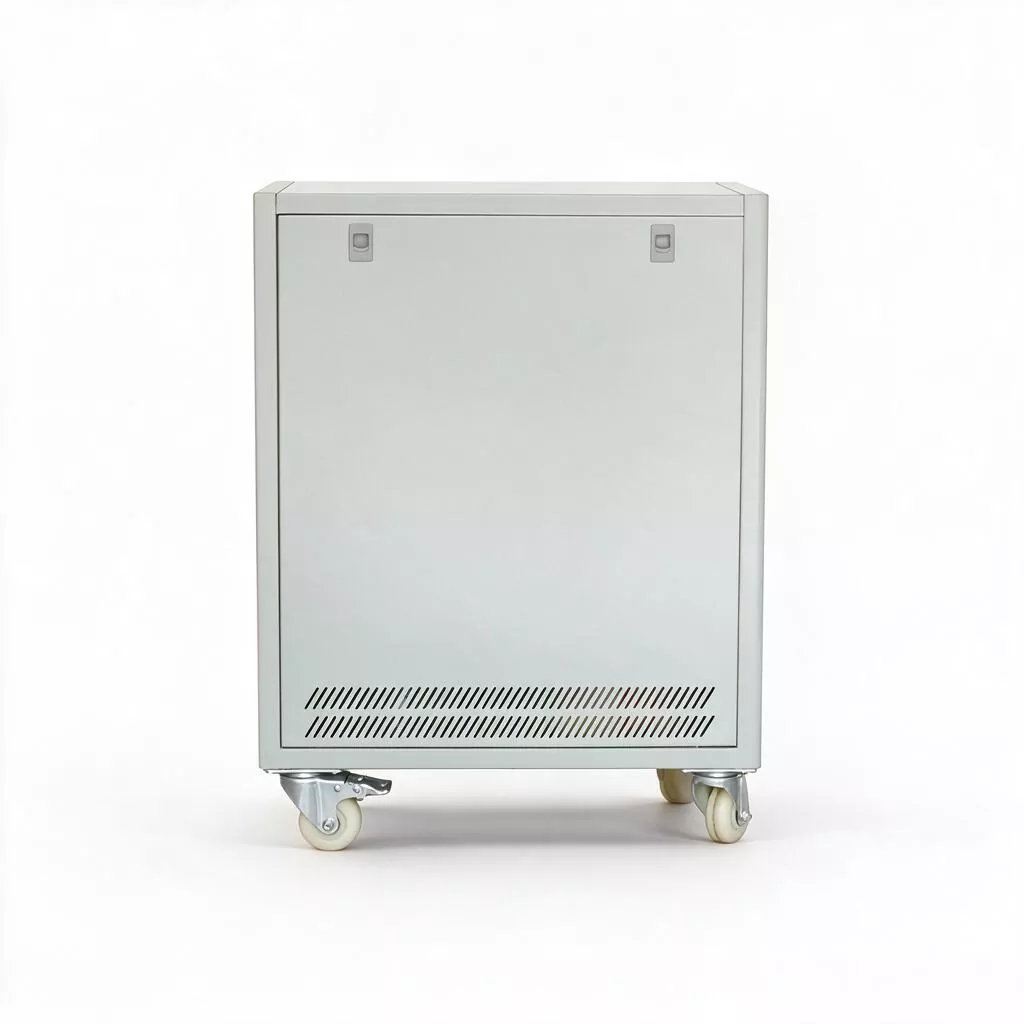

حجم الخزانة هو 700×550×1300mm، مع الوزن الصافي 175 كجم. يستخدم الهيكل الداخلي ملفات نحاسية سميكة وقلب صفائح فولاذية سيليكونية ذات نفاذية مغناطيسية عالية، مع مستوى عزل من الدرجة A. القوة الميكانيكية والهامش الكهربائي للآلة بأكملها كافية، وعمر خدمة التصميم يتجاوز 15 عامًا. ليست هناك حاجة لاستبدال المكونات الأساسية على نطاق واسع طوال دورة الحياة بأكملها.

5. الحد الأدنى من تصميم الصيانة

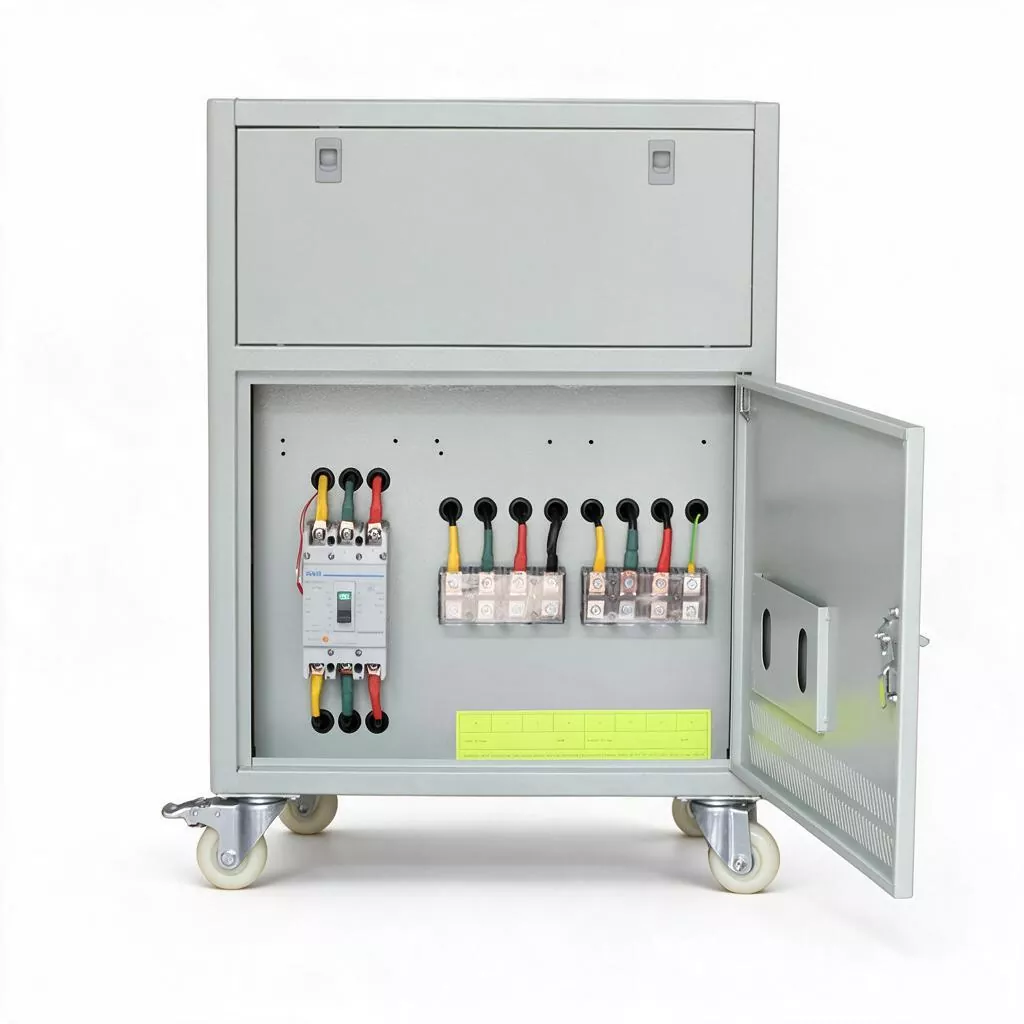

يعتمد محرك سيرفو 100KVA ثلاثي الطور AVR مكونات فرشاة الكربون من نوع الدرج ذات الحجم القياسي الدولي، مما يسمح بالفحص البصري والاستبدال السريع دون التفكيك؛ التصميم الداخلي واضح، وتستخدم أطراف التوصيل قضبان توصيل نحاسية قياسية لسهولة الربط المنتظم وفحص قياس درجة الحرارة بالأشعة تحت الحمراء. وتتميز قطع الغيار بأنها متعددة الاستخدامات إلى حد كبير، مع دورات شراء قصيرة وتكاليف منخفضة.

6. حماية متعددة المستويات وتجاوز زائدة عن الحاجة

متكامل مع ست طبقات من الحماية الكهربائية (الحمل الزائد، الجهد الزائد، الجهد المنخفض، ماس كهربائى، ارتفاع درجة الحرارة، فقدان الطور)، ومجهز بمفاتيح تجاوز مزدوجة يدوية/تلقائية. يمكن لمفاتيح الالتفافية الأوتوماتيكية التبديل على الفور في حالة حدوث خلل داخلي لضمان إمداد الطاقة المستمر للحمل؛ يعتبر التحويل اليدوي مناسبًا لصيانة المعدات دون انقطاع الإنتاج، مما يلبي متطلبات الإنتاج المستمر للمؤسسات الكبيرة.

7. واجهة مراقبة ذكية

واجهة اتصال RS485 القياسية (بروتوكول Modbus-RTU)، ووحدة اتصال Ethernet اختيارية. يمكنه تحميل جهد الإدخال/الإخراج، ومعدل التحميل، ودرجة الحرارة الداخلية، وأحداث الإنذار وبيانات التشغيل الأخرى إلى نظام الكمبيوتر العلوي في الوقت الفعلي، مما يحقق المراقبة المركزية والتحذير من الأخطاء بواسطة مركز التشغيل والصيانة.

تطبيقات المنتج

1. ورشة ختم صناعة السيارات والصناعات الثقيلة واسعة النطاق: توفر استقرارًا إجماليًا لجهد الخط الوارد لخطوط ختم 1000T وما فوق، ومجموعات روبوت اللحام، وورش الطلاء واسعة النطاق، مما يضمن الاتساق في دورة الختم وجودة اللحام.

2. المستشفيات التخصصية والمجمعات الطبية: يتم تركيبها في غرفة التوزيع الرئيسية بالمستشفى، مما يوفر إدارة مركزية لإمدادات الطاقة لمراكز التصوير (التصوير بالرنين المغناطيسي المتعدد، والأشعة المقطعية، وDSA)، وتكييف الهواء لتنقية غرفة العمليات، ومعدات تعقيم واسعة النطاق في غرفة الإمداد المركزية، مما يضمن سلامة المرضى وأمن أصول المعدات.

3. مراكز البيانات ومراكز الاتصالات على المستوى الإقليمي: تقع على جانب الخط الوارد من غرف كمبيوتر IDC متوسطة الحجم أو غرف كمبيوتر تقارب الاتصالات الإقليمية، مما يقلل من تأثير تقلبات الجهد الأمامي على مصادر طاقة التبديل عالية التردد وضواغط تكييف الهواء الدقيقة، ويطيل عمر مجموعات بطاريات UPS.

4. المجمعات التجارية الكبيرة ومراكز المعارض: توفير استقرار جهد كامل لطاقة الإضاءة، والوحدات الرئيسية للتكييف المركزي، وأنظمة السلالم المتحركة في فنادق الخمس نجوم، ومراكز التسوق الكبيرة، ومراكز المعارض الدولية، وتجنب شكاوى العملاء والخسائر التشغيلية بسبب تقلبات الجهد.

5. إمدادات المياه البلدية ومعالجة مياه الصرف الصحي: يتم تركيبها عند نهايات الخطوط الواردة لغرف مضخات إمدادات المياه في المناطق الحضرية وغرف مراوح التهوية الكبيرة في محطة معالجة مياه الصرف الصحي، مما يضمن التشغيل المستمر وغير المنقطع للبنية التحتية الرئيسية للخدمات العامة أثناء تقلبات شبكة الكهرباء في موسم الأمطار.

6. مخزن التبريد الكبير ومعالجة الأغذية: توفير حماية استقرار الجهد لمجموعات ضواغط تبريد الأمونيا، ومراوح نفق التجميد السريع، وأنظمة توزيع الطاقة لخطوط التغليف الأوتوماتيكية، مما يمنع الجهد غير الطبيعي من التسبب في انحراف درجة الحرارة في مخزن التبريد ويؤدي إلى خسائر فادحة.

لماذا تختار محرك سيرفو ثلاثي الطور AVR؟

1. يستخدم محرك سيرفو 100KVA ثلاثي الطور AVR ملفًا نحاسيًا بالكامل ونظام عزل عالي الجودة على المستوى A. يتجاوز الاستخدام الفعلي للنحاس والحديد متوسط ​​مستوى الصناعة بكثير، مما يضمن انخفاضًا شديدًا في التباطؤ وخسارة التيار الدوامي (الكفاءة ≥ 96%) في ظل ظروف التحميل الكامل. مكونها الوحيد الضعيف - فرش الكربون - يستخدم مادة الجرافيت النحاسية ذات الحجم القياسي الدولي، مع دورة استبدال تصل إلى 3-5 سنوات، كما أن قطع الغيار متعددة الاستخدامات للغاية، مع تكلفة استبدال منخفضة للغاية لمرة واحدة.

2. التصميم العام يحتفظ بهوامش كهربائية وميكانيكية كافية، مما يزيل مشاكل فشل "نمط العد التنازلي" التي تواجهها معدات الطاقة الإلكترونية مثل تجفيف المكثف الإلكتروليتي وتقادم وحدة IGBT أثناء عمر الخدمة. بالنسبة للإدارة المالية، يعد هذا أصلًا ثابتًا يمكن استهلاكه لأكثر من 15 عامًا، مع تكلفة استهلاك سنوية تنافسية للغاية.

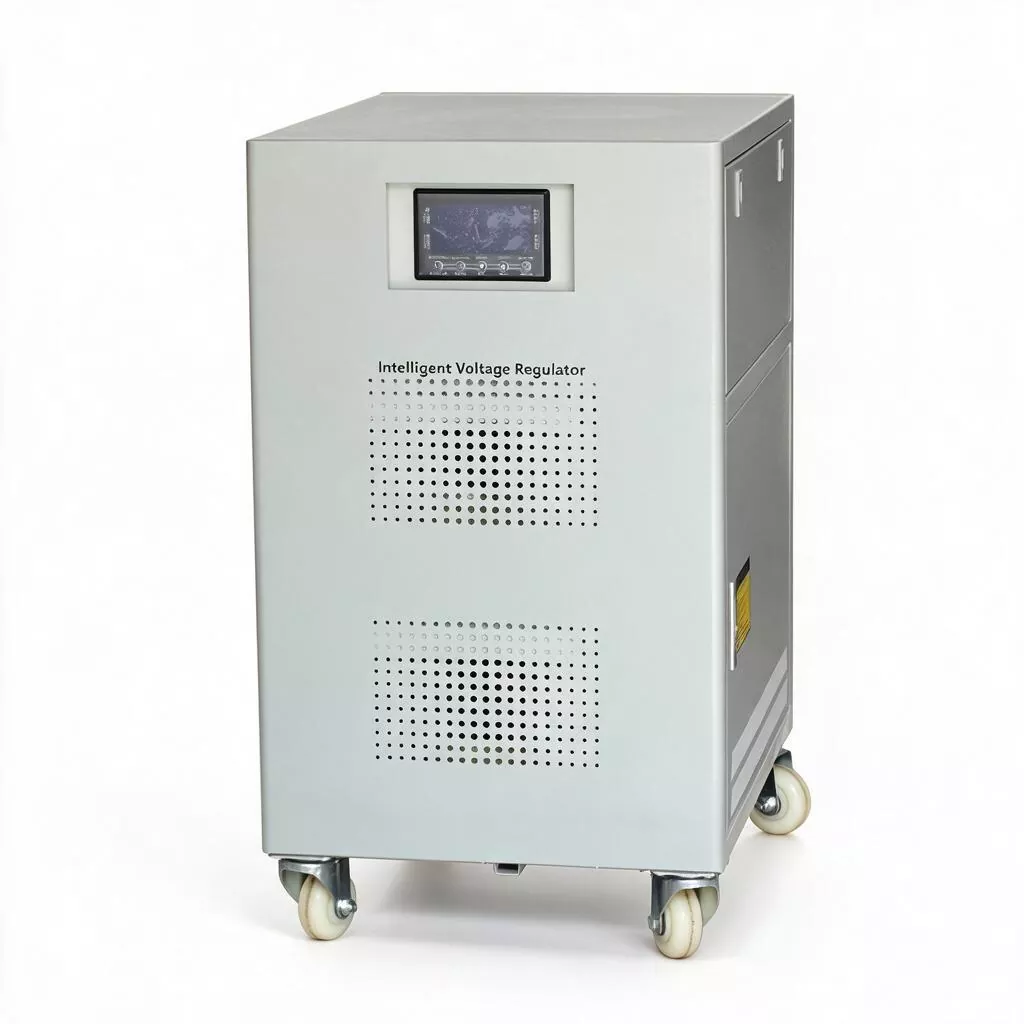

3. التصميم الهيكلي لنموذج 100KVA يراعي تمامًا الاحتياجات العملية للمستخدمين على نطاق واسع: يعتمد أبواب الصيانة ذات الفتح الجانبي وإطارات فرشاة الكربون من نوع الدرج، مع اكتمال فحص فرشاة الكربون واستبدالها في غضون 20 دقيقة، دون الحاجة إلى فصل الدائرة الرئيسية للخطوط الواردة؛ مجهزة بعدادات رقمية LED ذات شاشة كبيرة ومؤشرات رمز الخطأ، مما يسمح لكهربائي الخط الأول بتحديد المشكلة بسرعة؛ تدعم واجهات الاتصال RS485 المحجوزة الاتصال بأنظمة DCS أو أنظمة مراقبة الطاقة، مما يتيح القياس عن بعد، والإشارات عن بعد، والتحكم عن بعد.

خدمات التخصيص

توفر شركة KTAC خدمات OEM/ODM، بما في ذلك لون المظهر، وطريقة التغليف، ونطاق جهد الإدخال/الإخراج، ووحدات الوظائف الخاصة (مثل أجهزة تصفية EMI، وأجهزة الحماية من الصواعق، وواجهات المراقبة RS232/RS485)، وما إلى ذلك. يرجى الاتصال بنا للحصول على حلول مخصصة.

التعليمات

1. ما هو التيار المقنن لمثبت 100KVA؟ ما هي متطلبات الكابل الوارد الأمامي؟

يبلغ التيار المقنن لمثبت ثلاثي الطور 380 فولت حوالي 152 أمبير. مع الأخذ في الاعتبار فقدان كفاءة المثبت نفسه (حوالي 4%) والحمل الزائد المحتمل على المدى القصير، يوصى باستخدام محرك مؤازر ثلاثي الطور 100 كيلو فولت أمبير AVR لتكوين قاطع دائرة مقولب (MCCB) بسعة لا تقل عن 200 أمبير في الواجهة الأمامية. يوصى باستخدام الكابل الوارد YJV 3×70mm² + 2×35mm² أو مواصفات أعلى (قلب نحاسي)، ويجب التحقق من الاختيار المحدد بناءً على مسافة التمديد الفعلية (≥50 مترًا) لحساب انخفاض الجهد. يمكننا أن نقدم لك ورقة حسابية مجانية لاختيار الكابلات.

2. كيف تتطابق هذه المعدات مع المحول الأمامي (مثل 1250KVA)؟

إن SBW-100KVA مناسب لفرع التغذية الرئيسي الجانبي ذو الجهد المنخفض للمحولات بسعة 500KVA إلى 1600KVA. إنها بمثابة "طبقة عزل التثبيت" التي يتم إدخالها بين المحول وحمل الورشة. يوصى بتركيب قاطع دائرة العزل ومانع الصواعق في الطرف الأمامي للمثبت، وتكوين خزانات التوزيع لمناطق العمليات المختلفة في الطرف الخلفي وفقًا للعمليات المختلفة في ورشة العمل لتحقيق الحماية المتدرجة.

3. ما هو المستوى المحدد لقدرة "الصدمة المضادة للاهتزاز"؟

عندما ينخفض ​​جهد الإدخال إلى 60% من القيمة المقدرة خلال 100 مللي ثانية (أي 228 فولت)، لا يزال من الممكن الحفاظ على جهد الخرج لـ SBW-100KVA في حدود ±3% (أي 369 فولت - 392 فولت). يعد هذا أمرًا بالغ الأهمية لمحولات التردد والموصلات الخلفية للحفاظ على المشاركة. بالنسبة للانخفاضات العميقة لمدة أطول، من الضروري الجمع بين نظام ATS الأمامي ونظام المولد للاستجابة المنسقة. يمكننا توفير حل شامل لاستمرارية إمدادات الطاقة.

4. كيف هي دورة الإصلاح الرئيسية وتكلفة استبدال قطع الغيار الرئيسية؟

يوصى بإجراء صيانة شاملة كل 5 سنوات (بما في ذلك استبدال فرشاة الكربون، وتزييت المحامل، وأطراف الربط، واختبار العزل). مجموعة فرشاة الكربون هي المادة الاستهلاكية العادية الوحيدة، وتكلفة استبدال الدفعة أقل بكثير من تكلفة استبدال لوحة الطاقة الكاملة للمثبت الإلكتروني. يبلغ عمر التصميم الإجمالي للآلة أكثر من 15 عامًا، ويمكن للمحول الأساسي أن يعمل لأكثر من 20 عامًا.

5. كيف تضمن وظيفة الالتفافية المزدوجة الإنتاج المستمر في التشغيل الفعلي؟

تحتوي لوحة المعدات على مفتاح اختيار "التثبيت/التجاوز". عندما تكون الصيانة مطلوبة، قم بتبديل المفتاح إلى وضع "التجاوز" (في هذا الوقت، سيقوم الموصل الداخلي بتوصيل الحمل مباشرة بالطاقة الرئيسية)، ويمكن إيقاف تشغيل جسم المثبت بأمان للصيانة، ولن ينقطع مصدر طاقة الحمل. بعد اكتمال الصيانة، قم بالتبديل مرة أخرى إلى وضع "الاستقرار". العملية برمتها تدعم عملية الإنتاج بدون توقف، ولكن يجب أن يتم تنفيذها بواسطة كهربائي معتمد.

6. هل هناك أي متطلبات خاصة لأرضية التثبيت لوزن 175 كجم؟

يحتوي الجهاز على قاعدة حاملة وأربعة فتحات تثبيت للتثبيت. بالنسبة للأرضية الأسمنتية العادية، يمكن وضعها وتركيبها مباشرة؛ بالنسبة للأرضية العلوية أو بلاطة الأرضية المقاومة للكهرباء الساكنة، يوصى بتركيب قاعدة حمل فولاذية بقناة 10# في الجزء السفلي من المعدات لتوزيع الوزن على العوارض والأعمدة الهيكلية. ستشير رسومات التثبيت الخاصة بنا بوضوح إلى متطلبات الحمل والأبعاد الثابتة.
