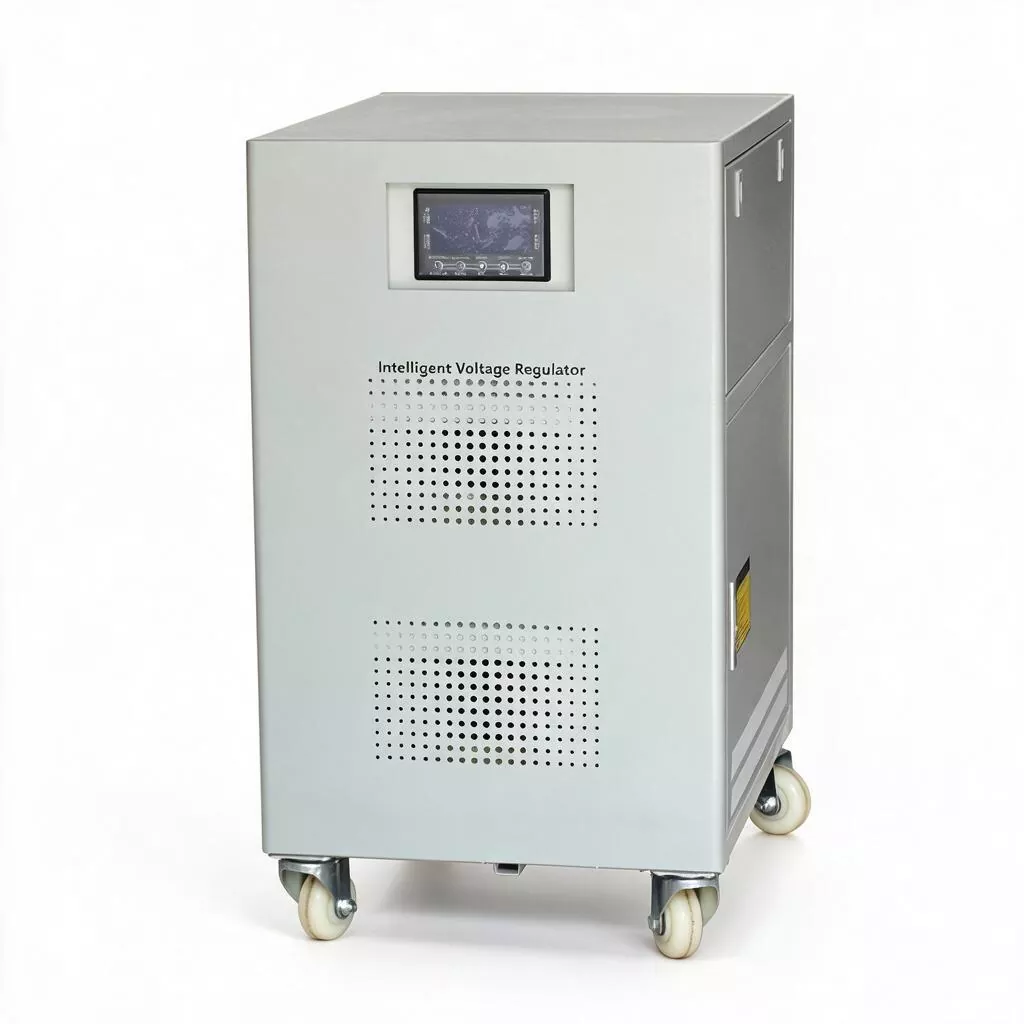

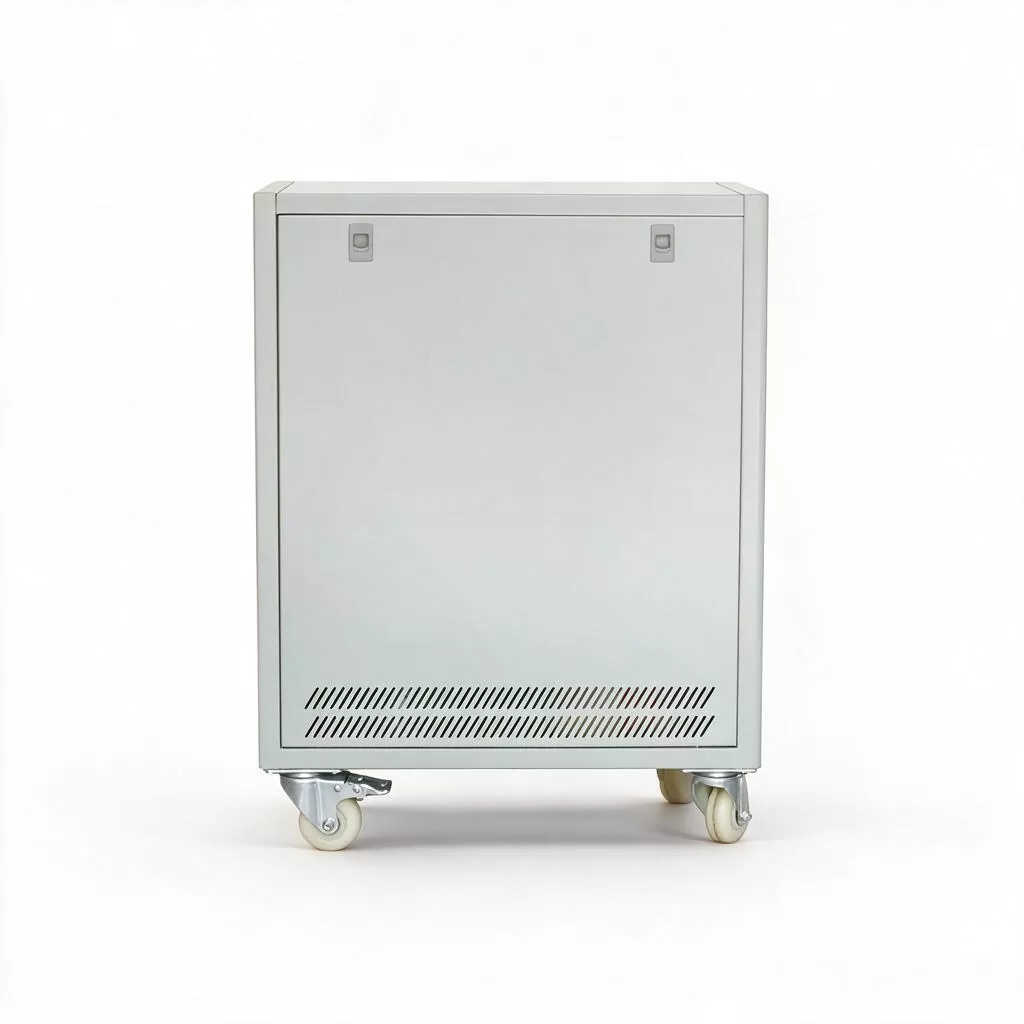

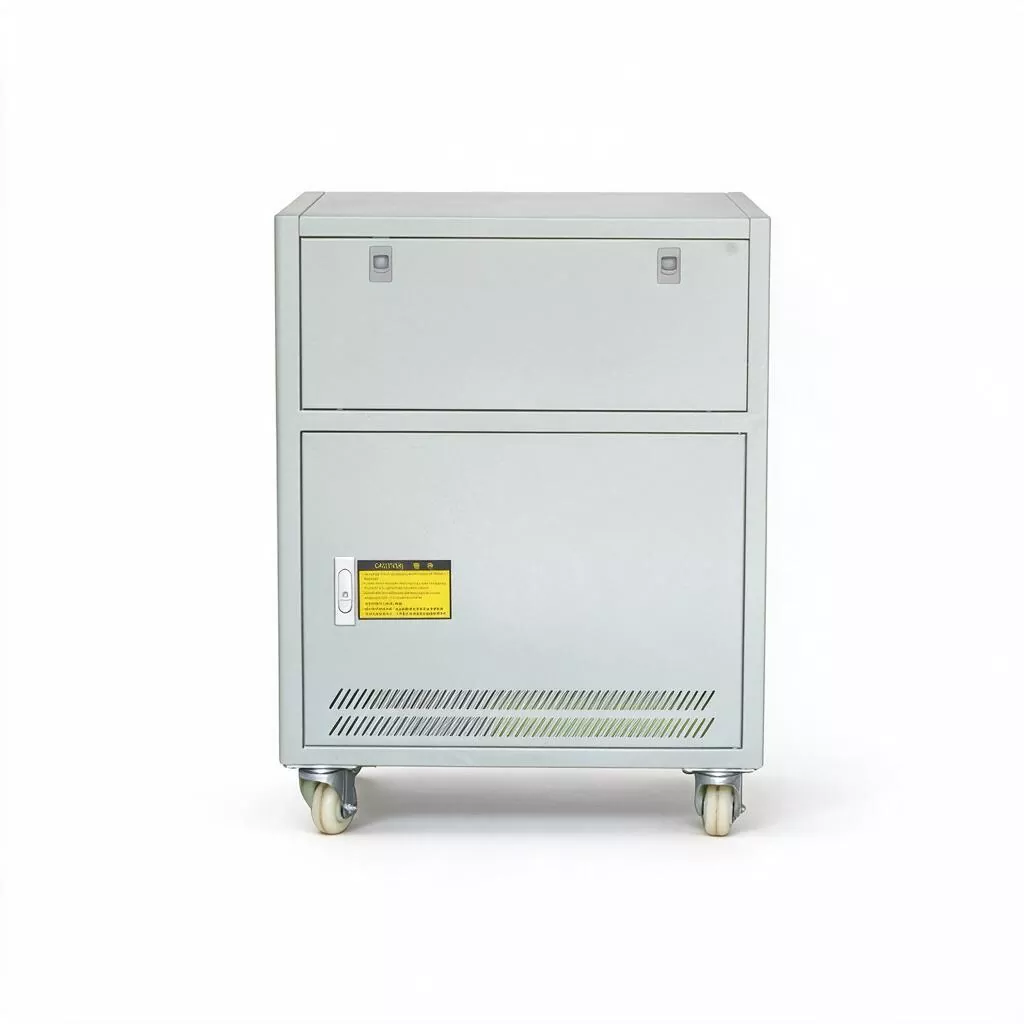

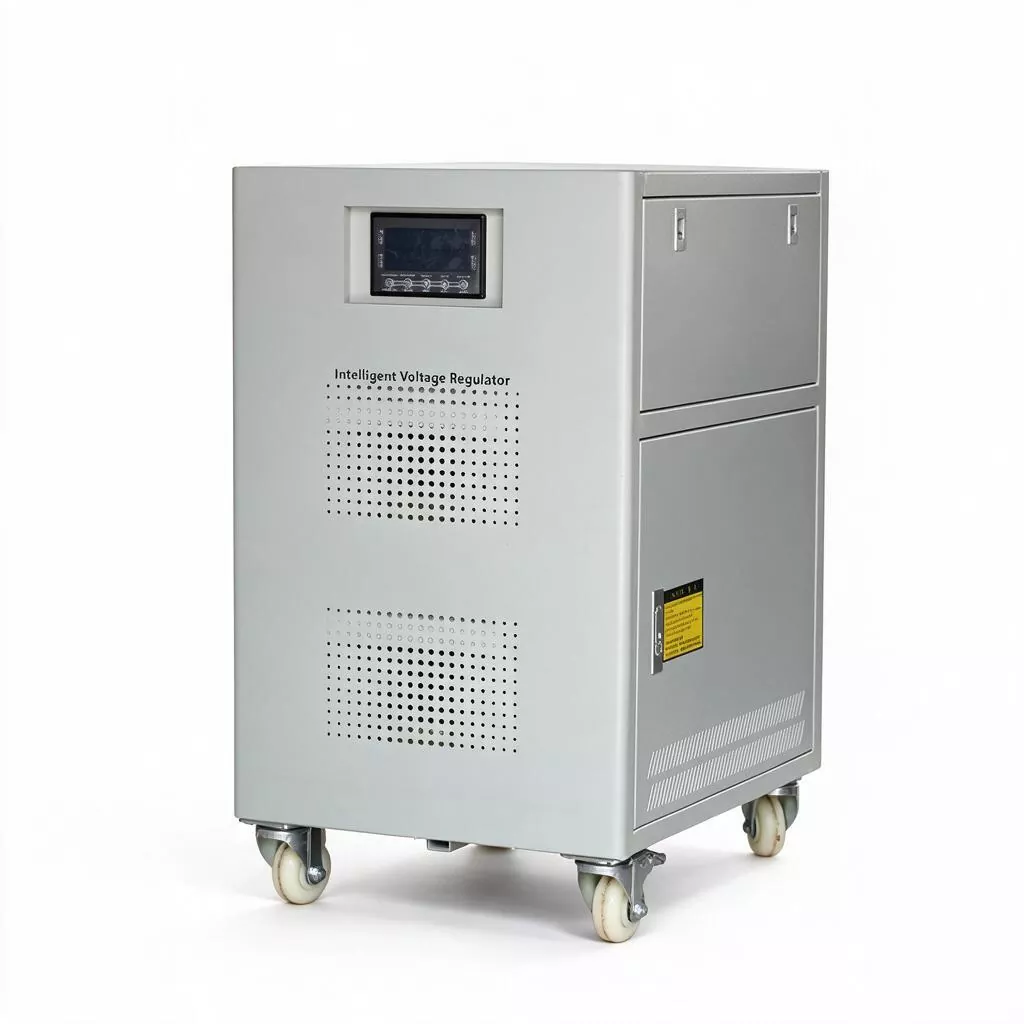

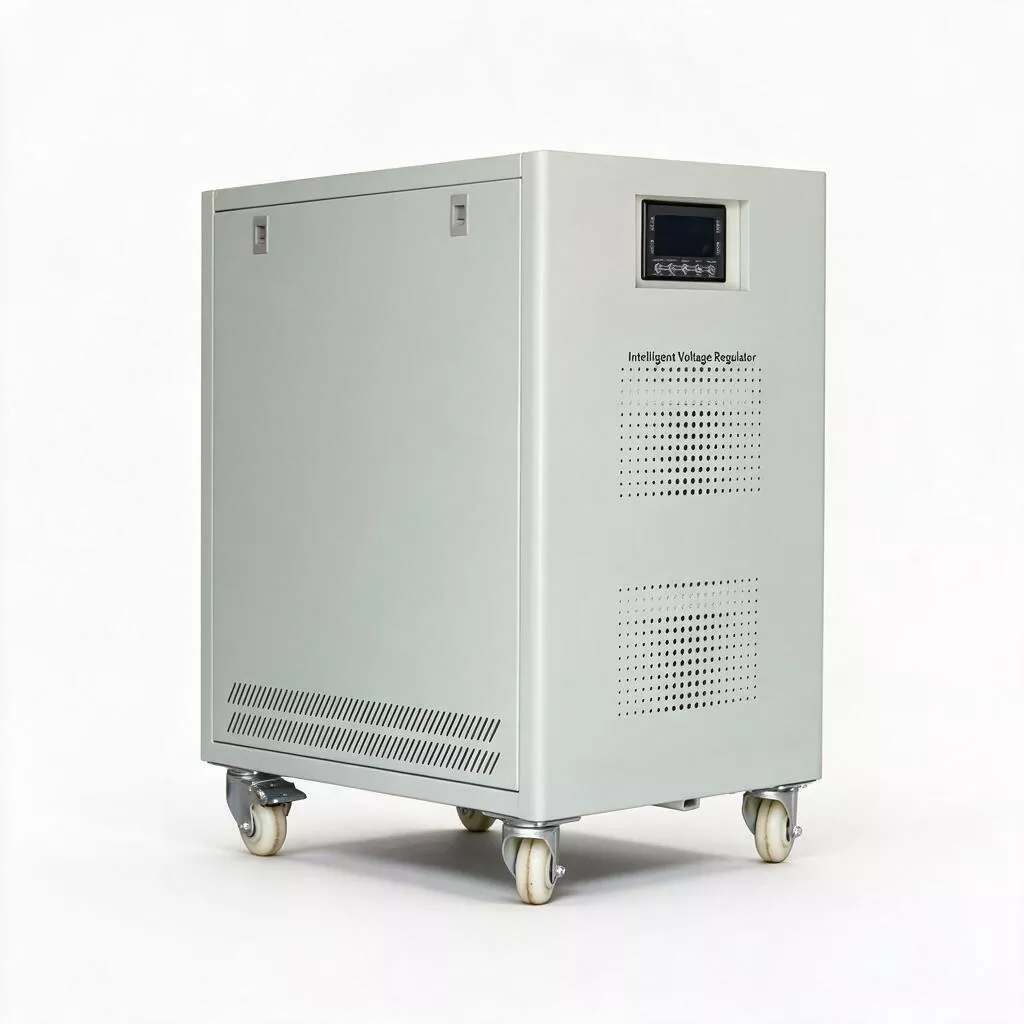

محرك سيرفو 3 مراحل 20 كيلو فولت أمبير AVR

المنافسة في التصنيع الحديث هي إلى حد كبير مسابقة الكفاءة الشاملة للمعدات (OEE). من بين العوامل العديدة التي تؤثر على OEE، غالبًا ما يتم التغاضي عن جودة الطاقة، ومع ذلك فهي غالبًا ما تكون السبب الرئيسي وراء التوقف غير المخطط له.

يمكن أن يؤدي انخفاض الجهد إلى تعطيل برامج التحكم PLC وإيقاف تشغيل الإنذار في محركات المؤازرة؛ يعمل الجهد العالي المستدام على تسريع تقادم عزل المحرك وتقصير عمر مكثفات ناقل التيار المستمر VFD؛ ويتسبب عدم التوازن ثلاثي المراحل في تموج عزم دوران المحرك، مما يؤثر على دقة المعالجة.

بالمقارنة مع نماذج 10 كيلو فولت أمبير أو 15 كيلو فولت أمبير المتوسطة، فإن محرك سيرفو 20 كيلو فولت أمبير ثلاثي الطور AVR لا يتعامل فقط مع تيارات التدفق العالية (عادة 5-7 أضعاف التيار المقنن) المرتبطة ببدء الأحمال الحثية مثل المحركات والضواغط، ولكن أيضًا - بفضل تنظيمه المستقل ثلاثي الطور، يستعيد توازن الجهد بسرعة عبر المراحل أثناء تقلبات الحمل المفاجئة أحادية الطور، مما يضمن بقاء خط الإنتاج بأكمله دون إزعاج.

معلمة المنتج

ما هي المزايا على المنتجات الأخرى؟

فيما يتعلق بتوافق النظام، تتوافق سعة 20 كيلو فولت أمبير مع تيار مقدر يبلغ حوالي 30 أمبير (380 فولت ثلاثي الطور)، مما يجعلها مطابقة مثالية للغالبية العظمى من قواطع الدائرة والموصلات 40 أمبير (أو أقل) الموجودة في السوق، مما يلغي الحاجة إلى ترقيات خزانة توزيع الطاقة المكلفة.

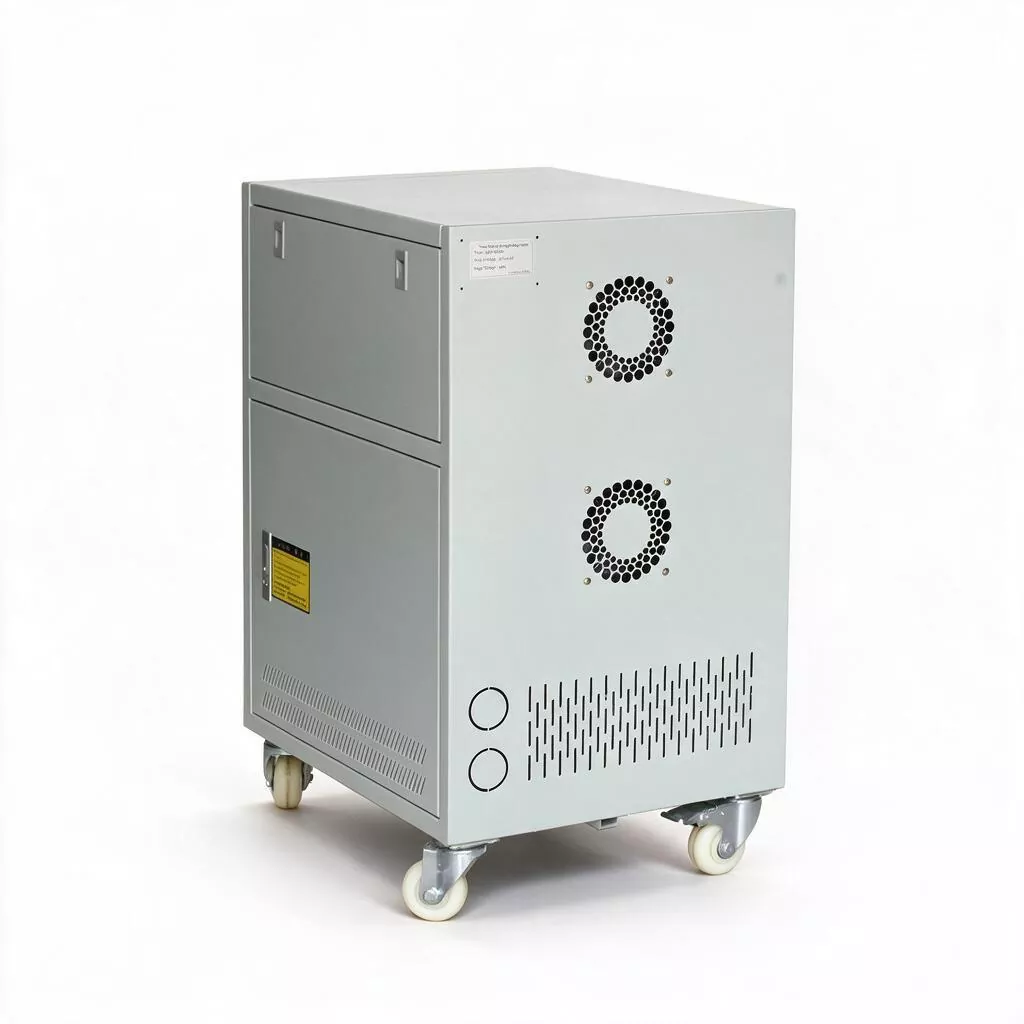

علاوة على ذلك، يشترك محرك سيرفو 20KVA ثلاثي الطور AVR في نفس الأبعاد (500×380×670 ملم) والوزن (82 كجم) مثل طرازي 10KVA و15KVA. يتيح هذا الاتساق في المساحة ومتطلبات الحمل الهيكلي للعملاء الترقية إلى سعة أعلى دون تغيير تخطيطهم الحالي، مع تأمين مساحة كافية للطاقة في الوقت نفسه لاستيعاب إضافة جهاز واحد أو اثنين آخرين في المستقبل.

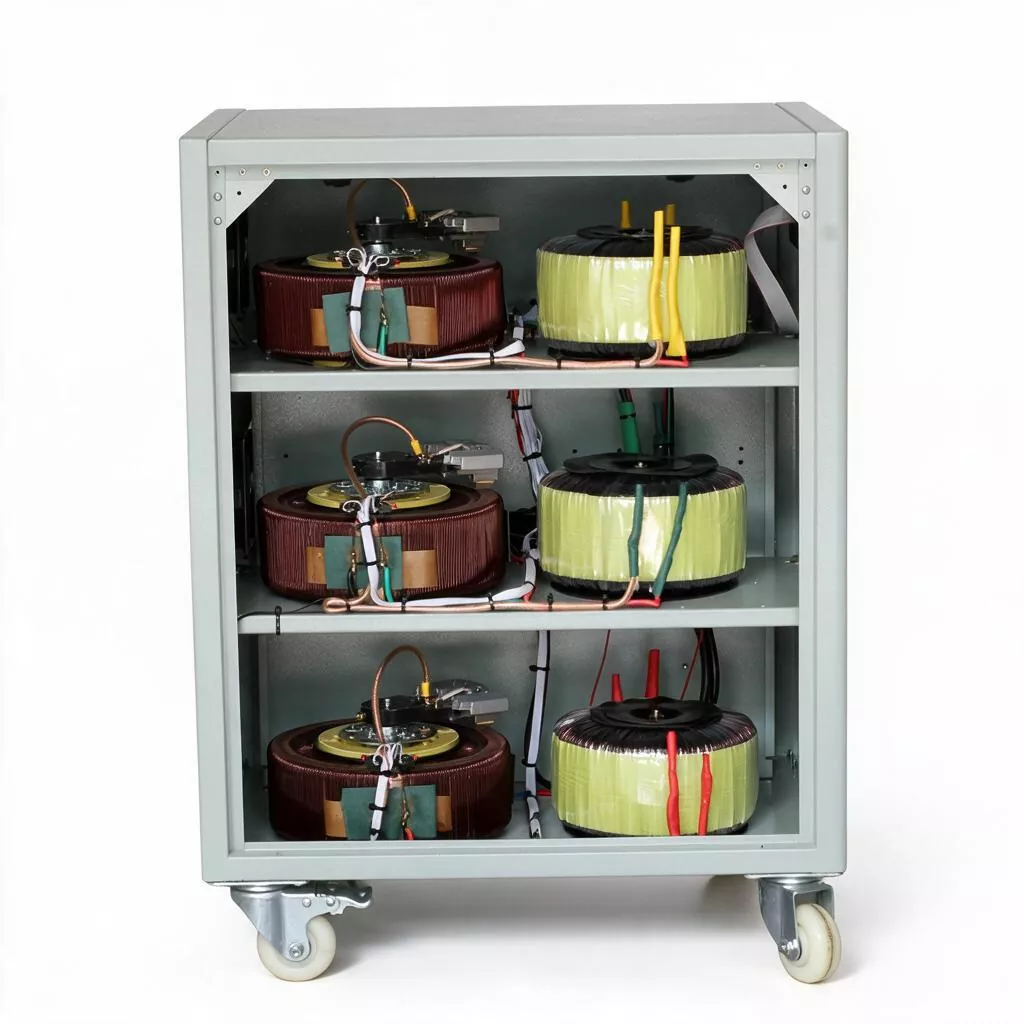

يرث محرك سيرفو 20KVA ثلاثي الطور AVR المزايا الكامنة في هيكل المحرك المؤازر: مقاومة عالية للصدمات، والتحرر من المخاطر المرتبطة بإلكترونيات الطاقة الهشة، واستبدال فرشاة الكربون بسهولة ومنخفضة التكلفة. تم تجهيز هذا الطراز بمروحة ذكية يمكن التحكم في درجة حرارتها ونظام حماية متعدد الطبقات، وقد تم تصميمه لبيئات إنتاج متواصلة لمدة 24 ساعة وثلاث نوبات عمل، مما يجعله مناسبًا بشكل خاص لعمليات خط التجميع التي تتطلب استمرارية عالية في إمداد الطاقة.

الميزات الرئيسية

1. تحديد المواقع الأمثل للسعة

تعمل الطاقة المقدرة بـ 20KVA على ملء فجوة السوق بدقة بين طرازي 15KVA و30KVA. بالنسبة لمجموعات التحميل ذات القدرة المركبة الإجمالية التي تبلغ حوالي 15-18 كيلو وات، توفر وحدة 20 كيلو فولت أمبير هامشًا معقولًا يتراوح بين 10% و15%. وهذا يسمح له بالتعامل بسهولة مع زيادات بدء تشغيل المحرك مع تجنب عدم كفاءة التشغيل في منطقة التحميل الخفيف بسبب السعة الزائدة، مما يضمن تشغيل المثبت باستمرار ضمن نطاق ذروة الكفاءة (تحميل 60% - 80%).

2. ضمان استمرارية الإنتاج

إنه يتميز بتسامح واسع لجهد الإدخال بنسبة ±20%؛ يحافظ المثبت على خرج ثابت حتى عندما ينخفض ​​جهد الشبكة إلى 304 فولت أو يرتفع إلى 456 فولت. مع زمن استجابة أقل من ثانية واحدة، فإنه يخفف بشكل فعال من وميض الجهد أثناء مواسم العواصف الرعدية وتقلبات الجهد الناتج عن تبديل المعدات الثقيلة، مما يقلل من مخاطر انقطاع إمدادات الطاقة.

3. لائحة مستقلة ثلاثية المراحل

تم تصميمه لسيناريوهات المصانع التي تتضمن أحمالًا مختلطة - مثل الإضاءة والمنافذ أحادية الطور جنبًا إلى جنب مع معدات الطاقة ثلاثية الطور - ويستخدم تقنية أخذ عينات الطور المستقلة والتحكم. حتى مع وجود اختلالات كبيرة في الحمل عبر المراحل، فإنه يعمل على تثبيت جهد كل مرحلة ضمن نطاق الدقة المطلوب، مما يمنع تلف لوحات التحكم الدقيقة الناتجة عن الجهد الزائد الناتج عن تحولات النقاط المحايدة.

4. تصميم عالي المتانة

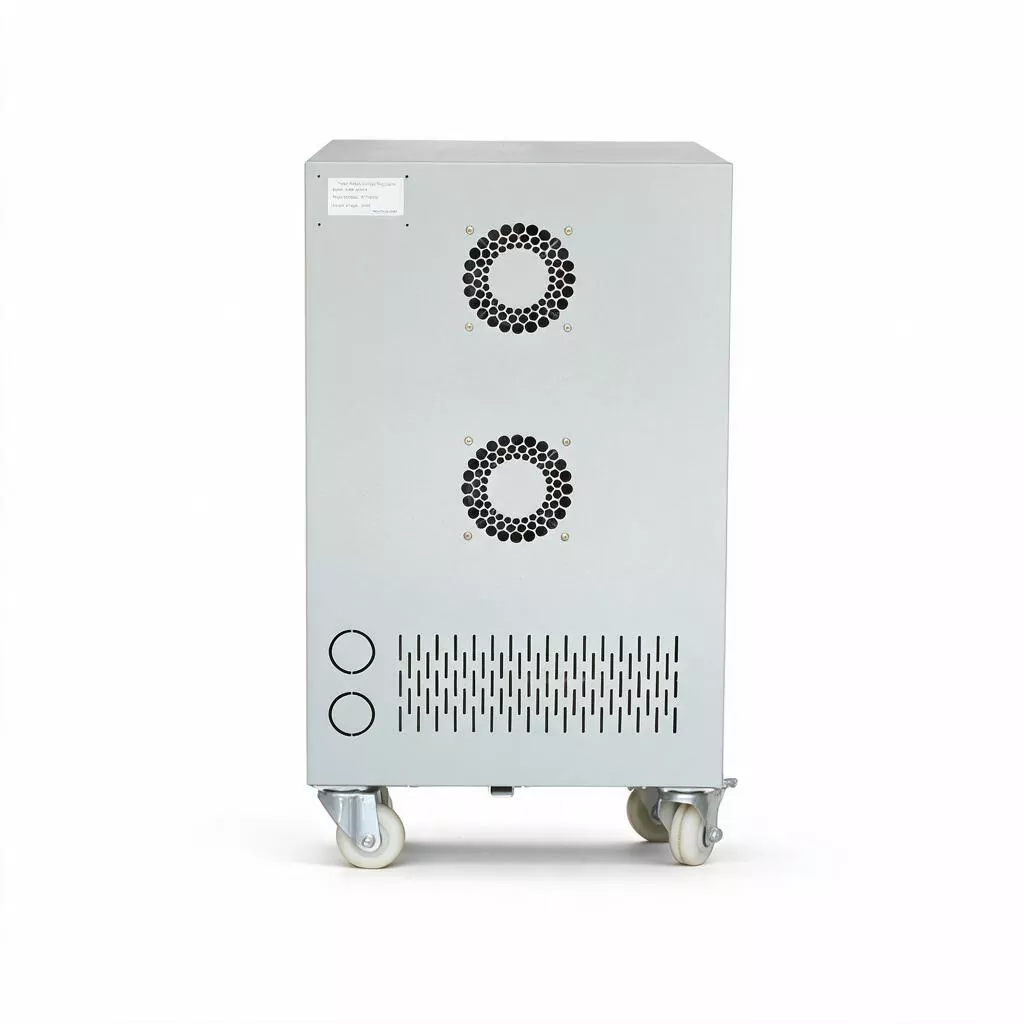

تم تصنيعه باستخدام مواد عازلة من الدرجة الصناعية، وهو يتحمل تيار متردد 2000 فولت/1 دقيقة دون انهيار العزل الكهربائي. مع ارتفاع صافي درجة الحرارة <60 درجة مئوية ونظام تبريد الهواء القسري الذكي المدمج، فإنه يعمل بثبات على المدى الطويل في درجات الحرارة المحيطة من -5 درجة مئوية إلى 40 درجة مئوية ومستويات الرطوبة أقل من 90%، مما يجعله مناسبًا للبيئات ذات درجة الحرارة العالية والرطوبة العالية مثل ورش صب الحقن والمسابك وغرف توزيع الطاقة تحت الأرض.

5. الصيانة المعيارية

فرش الكربون هي الأجزاء الوحيدة القابلة للاستهلاك؛ الاستبدال بسيط ومنخفض التكلفة (لا حاجة لتفكيك الوحدة بأكملها). تستخدم لوحة التحكم التوصيلات الطرفية الإضافية، مما يقلل بشكل كبير من وقت استكشاف الأخطاء وإصلاحها والإصلاح. تتميز الوحدة بعمر تصميمي يتجاوز 15 عامًا، مما يؤدي إلى تكلفة إجمالية للملكية على المدى الطويل أقل بكثير من مثبتات الجهد الإلكترونية.

6. التوصيل والتشغيل

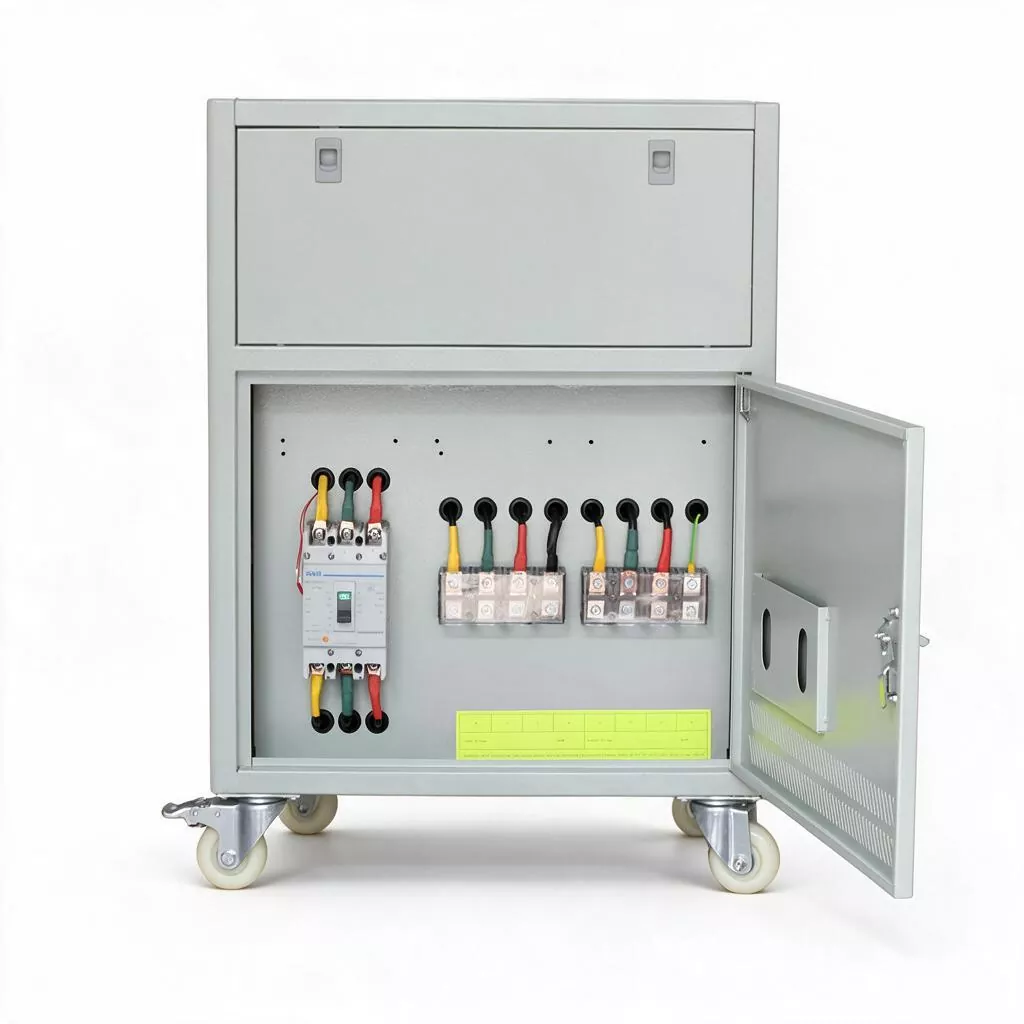

يتميز بأسلاك قياسية ثلاثية الطور بأربعة أسلاك (A/B/C/N/PE) ويدعم التشغيل ثنائي التردد (50/60 هرتز). محرك سيرفو ثلاثي الطور 20 كيلو فولت أمبير AVR متوافق مع مجموعات مولدات الديزل وأنظمة UPS ومراحل الإدخال لمحركات التردد المتغير المختلفة (VFDs). توفر لوحة LED الرقمية عرضًا بديهيًا لجهود الطور، مما يسهل عمليات الفحص السريع في الموقع.

تطبيقات المنتج

1. خطوط التصنيع الصغيرة والمتوسطة الحجم: توفر طاقة مستقرة لمخارط CNC، وآلات الطحن، ومراكز التصنيع، وخطوط الختم الصغيرة، وخطوط التجميع الآلية، مما يضمن دقة التصنيع والحفاظ على أوقات دورة الإنتاج.

2. معدات الطاقة للمباني الكبيرة: مناسبة لبنوك المصاعد الرئيسية، وحدات تبريد تكييف الهواء المركزية، مضخات الحريق، وأنظمة التهوية في مباني المكاتب الشاهقة، مراكز التسوق، والمستشفيات. يمنع انحباس المصعد أو الإغلاق الوقائي لأنظمة التبريد بسبب تقلبات الجهد.

3. آلات التعبئة والتغليف والمواد الغذائية: توفر حماية استقرار الجهد للمعدات التي تخضع لدورات بدء وإيقاف متكررة - مثل آلات تعبئة الوسائد، وآلات التعبئة، وآلات الختم، والأفران - وبالتالي إطالة عمر خدمة الموصلات والمحركات.

4. معالجة الصفائح المعدنية بالليزر: توفر طاقة نظيفة لوحدات التحكم CNC ومضخات الغاز المساعدة لآلات القطع بالليزر والبلازما، مما يمنع انهيار الجهد العالي أو مشكلات جودة القطع.

5. غرف تجميع الاتصالات: يتم نشرها في مرحلة الإدخال لتحويل مصادر الطاقة ووحدات تكييف الهواء الدقيقة في غرف التجميع الإقليمية ومراكز البيانات الطرفية لمنع تعطل معدات الاتصالات بسبب شذوذات الجهد.

6. معدات الاختبار والفحص: توفر مرجعًا ثابتًا للجهد لغرف الاختبار البيئي، ومقاييس الدينامومتر، وأجهزة اختبار الشحن/التفريغ عالية الطاقة في مختبرات الجامعة ومراكز فحص الجودة، مما يضمن تكرار بيانات الاختبار.

خدمات التخصيص

تدعم KTAC خدمات OEM/ODM، بما في ذلك تخصيص الألوان الخارجية وطرق التغليف ونطاقات جهد الإدخال/الإخراج ووحدات الوظائف الخاصة (مثل مرشحات EMI وأجهزة الحماية من الصواعق وواجهات المراقبة RS232/RS485). يرجى الاتصال بنا للحصول على حل مخصص.

التعليمات

1. كيف يمكنني تحديد ما إذا كانت أجهزتي تتطلب 20 كيلو فولت أمبير بدلاً من 15 كيلو فولت أمبير؟

قم بحساب الطاقة الإجمالية (kVA) لجميع المعدات التي تعمل في وقت واحد واحتسب تيار زيادة البداية لأكبر محرك منفرد. إذا كانت طاقة التشغيل الإجمالية تقع بين 12 كيلو فولت أمبير و15 كيلو فولت أمبير - وتتضمن محركات كبيرة أو معدات تبدأ وتتوقف بشكل متكرر - فإننا نوصي بنموذج 20 كيلو فولت أمبير لضمان وجود مساحة كافية للرأس. إذا ظلت الطاقة الإجمالية أقل من 10 كيلو فولت أمبير بشكل ثابت، فإن طراز 15 كيلو فولت أمبير يكون كافيًا. يمكننا تقديم ورقة عمل مجانية لحساب الحمل.

2. هل ستكون هناك مشكلات إذا عمل مثبت الجهد 20 كيلو فولت أمبير عند حمل منخفض لفترة طويلة؟

لا. تستخدم سلسلة SBW تنظيم جهد المحرك المؤازر ولا تحتوي على متطلبات "الحمل الأدنى" الموجودة في مثبتات الجهد الإلكترونية. حتى في حالة الأحمال الخفيفة التي تتراوح بين 20% و30%، تظل الكفاءة أعلى من 90%، ويساعد ارتفاع درجة الحرارة المنخفضة في الواقع على إطالة عمر فرش الكربون والمحول.

3. هل يمكن للتنظيم المستقل ثلاثي المراحل أن يحل مشاكل عدم التوازن ثلاثي المراحل بشكل كامل؟

نعم. يقوم محرك سيرفو 20KVA ثلاثي الطور AVR بإجراء أخذ عينات الجهد الكهربي وتنظيم التعويض لكل مرحلة على حدة، مما يعمل على تثبيت جهد الخرج لكل مرحلة في حدود دقة ±3%. ومع ذلك، يرجى ملاحظة أنه ينظم الجهد بدلاً من توزيع الطاقة النشط؛ إذا كان تيار الحمل ثلاثي الطور غير متوازن بشدة (على سبيل المثال، فرق يزيد عن 50%)، نوصي بتحسين توزيع الحمل.

4. كيف تعمل وظيفة تجاوز الجهاز؟

في حالة الحمل الزائد الداخلي، أو قصر الدائرة، أو ارتفاع درجة الحرارة، أو فشل المكونات، تقوم دائرة التحكم تلقائيًا بتحويل الحمل إلى دائرة تجاوز التيار الكهربائي. عند هذه النقطة، تعمل الوحدة فقط كموصل؛ في حين يتم تعطيل تنظيم الجهد، يتم الحفاظ على إمدادات الطاقة المستمرة للمعدات النهائية. وفي الوقت نفسه، تطلق اللوحة إنذارًا مسموعًا ومرئيًا لتنبيه موظفي الصيانة.

5. كم مرة يجب استبدال فرش الكربون؟

يعتمد عمر فرشاة الكربون على تكرار تقلبات الجهد وحجم تيار الحمل. في ظل ظروف التشغيل القياسية مع جودة شبكة متوسطة، يكون عمر الخدمة العادي حوالي 3 إلى 5 سنوات. نوصي بالاستبدال عند ملاحظة تقلبات كبيرة في جهد الخرج أو عندما تتآكل الفرشاة حتى ثلث طولها الأصلي. الاستبدال بسيط ويمكن إكماله خلال 15 دقيقة.

6. هل يمكن توصيل الوحدات على التوازي لزيادة السعة؟

لا يوصى بتوصيل مخرجات مثبتات الجهد SBW مباشرة على التوازي. إذا كان هناك حاجة إلى خرج طاقة أعلى، فمن المستحسن تحديد طراز SBW-30K، أو SBW-50K، أو الطراز ذي التصنيف الأعلى، أو الاتصال بنا للحصول على حل مخصص لتثبيت الجهد المركزي عالي السعة.
