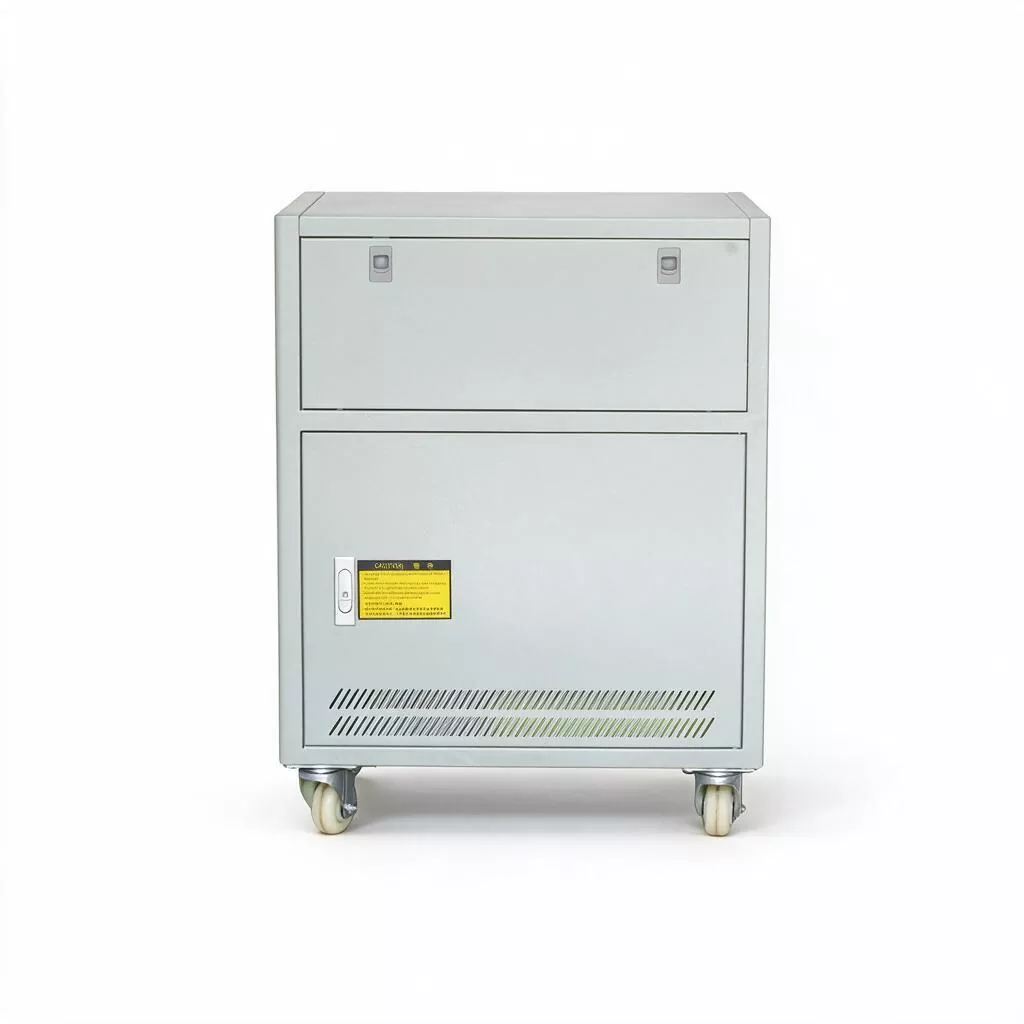

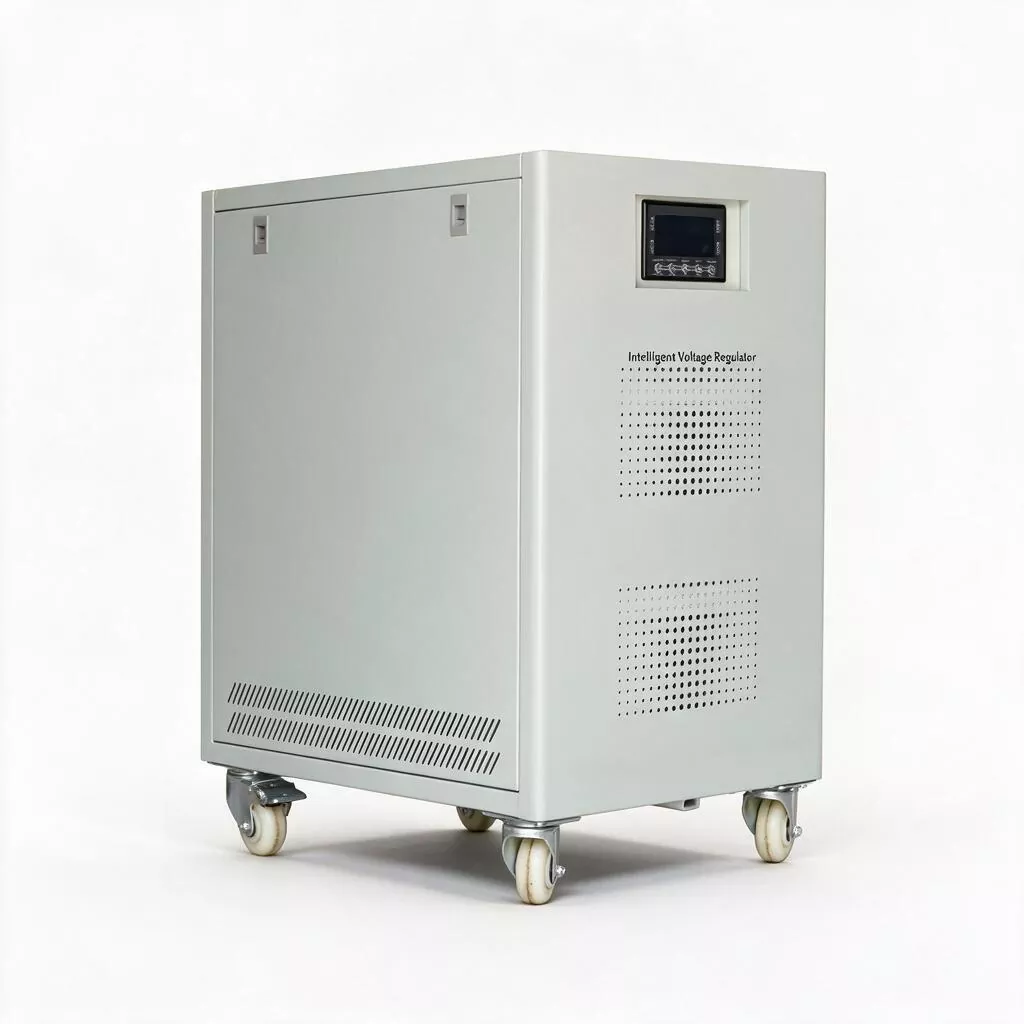

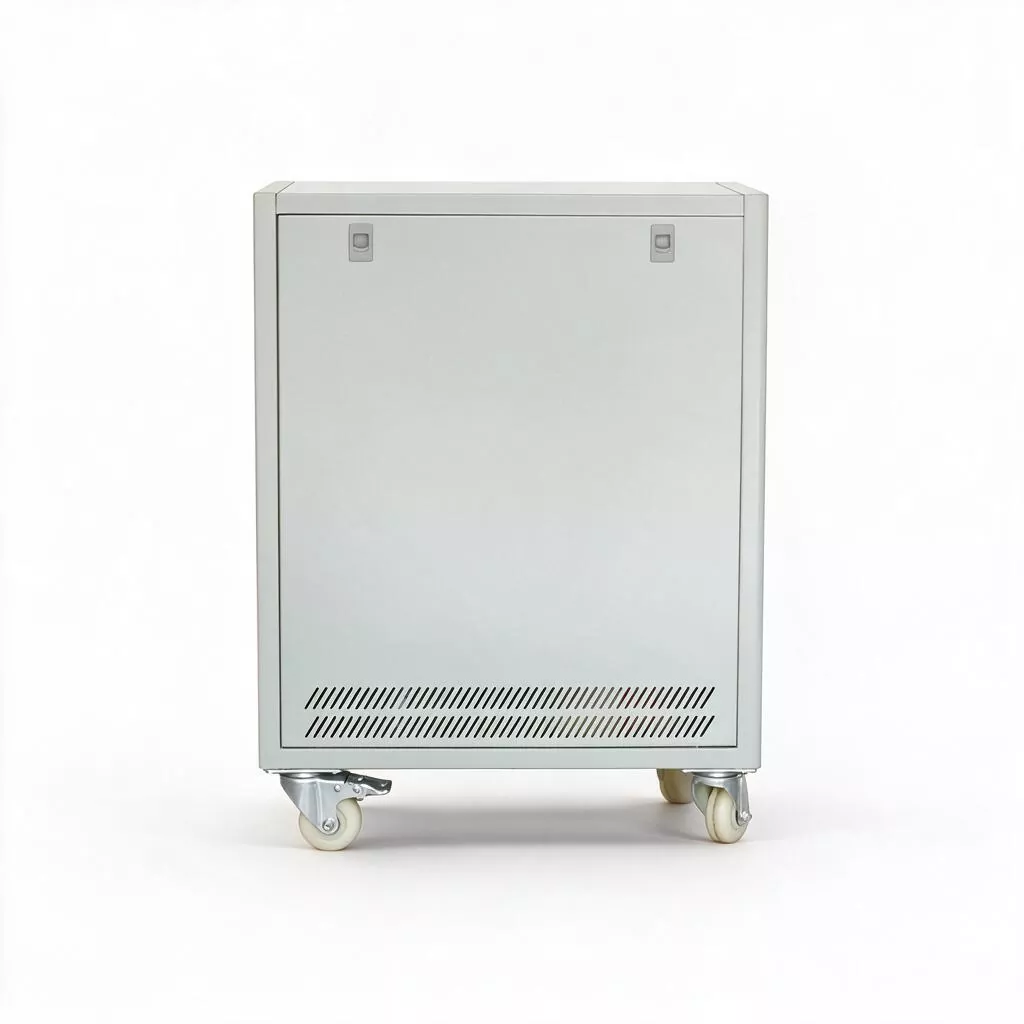

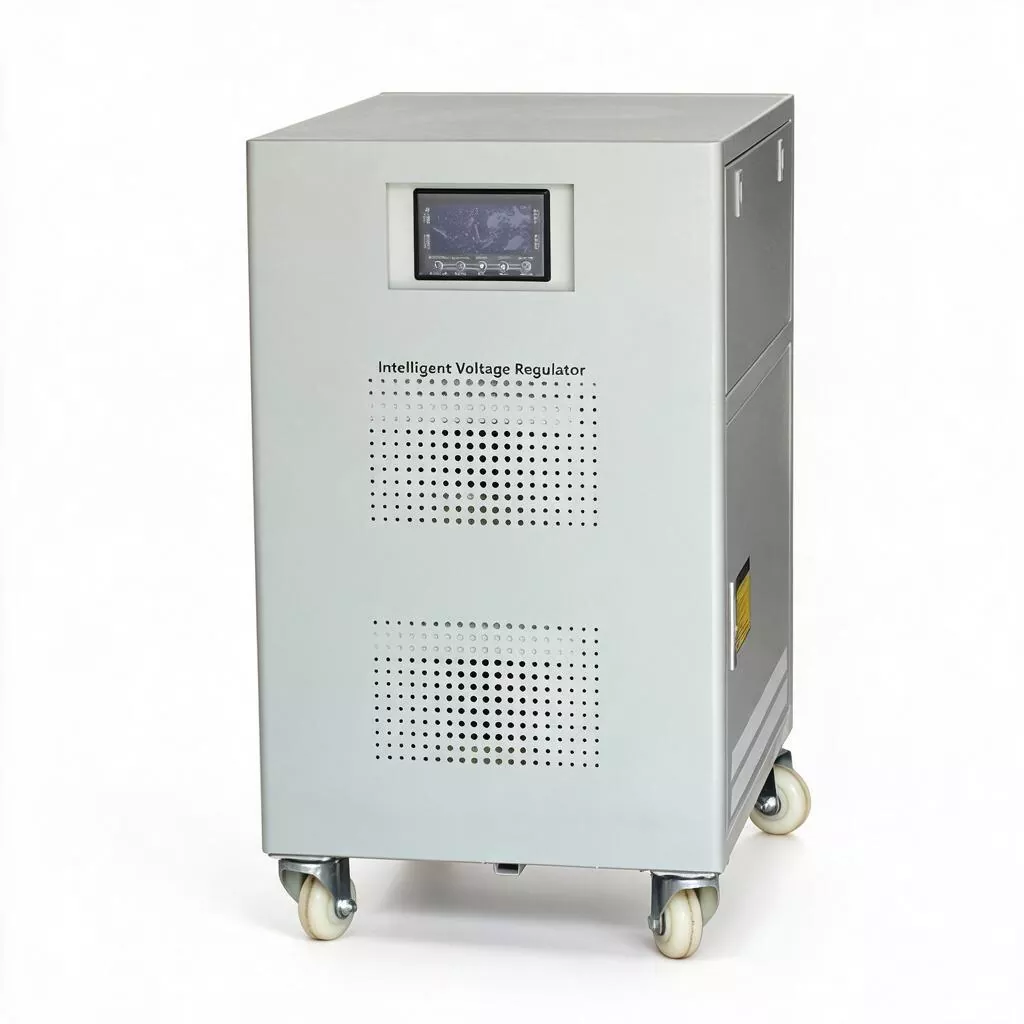

محرك سيرفو 3 مراحل 30 كيلو فولت أمبير AVR

بالنسبة لكبير مهندسي المصنع ومشرف صيانة المعدات، عند التخطيط لنظام الطاقة، فإن "المساحة" و"الطاقة" هما دائمًا زوجان من العوامل المتعارضة التي تتطلب دراسة متأنية. خاصة في المناطق الصناعية الحضرية حيث تندر الأراضي، غالبًا ما يتم تثبيت مساحة غرفة التوزيع أثناء تشييد مباني المصنع، ويكون التوسع اللاحق في تكاليف الهندسة المدنية مرتفعًا للغاية وتستغرق العملية وقتًا طويلاً.

يمكن للمحرك المؤازر ثلاثي الطور 30KVA AVR أن يحل هذه المشكلة بشكل فعال. إنه يشترك في نفس حجم الهيكل تمامًا، ونفس مواضع فتحة قاعدة التثبيت، ونفس تخطيط محطة الإدخال والإخراج مع SBW-20KVA ذو السعة المنخفضة، ولكنه يستوعب محول تعويض أكبر حجمًا وملف تنظيم الجهد. تزيد قدرة الإنتاج المقدرة من 20KVA إلى 30KVA.

هذا يعني أنه عند ترقية خط الإنتاج الخاص بك من حمولة 15-18KW إلى حمولة 22-27KW، فلن تحتاج إلى الاتصال بفريق البناء لهدم الجدران وحفر الثقوب، ولا تحتاج إلى إعادة تصنيع قضبان الأساس الفولاذية لخزانة التوزيع، أو القلق بشأن ما إذا كانت الكابلات الواردة والصادرة الأصلية قصيرة جدًا. ما عليك سوى سحب الماكينة بالكامل بقدرة 20 كيلو فولت أمبير، ودفعها في مكانها بقدرة 30 كيلو فولت أمبير، وإعادة توصيل الكابلات لإكمال ترقية "السعة الشبيهة بالقفزة".

معلمة المنتج

مزايا الأداء

تتوافق القدرة المقدرة بـ 30KVA مع تيار مقنن يبلغ حوالي 46 أمبير (ثلاث مراحل 380 فولت)، والذي يمكن أن يغطي خط التجميع بأكمله للمصانع الصغيرة والمتوسطة الحجم، وضواغط الهواء الكبيرة من النوع اللولبي (مستوى 37 كيلو وات)، وآلة التشكيل بالحقن للتدفئة والأنظمة الهيدروليكية 200-300 طن، بالإضافة إلى وحدات تكييف الهواء المركزية ذات الطاقة الكبيرة في مراكز التسوق ومباني المكاتب.

يمكن أن يصل تيار بدء المحرك إلى 7-8 أضعاف التيار المقدر. تكون مثبتات الجهد الإلكترونية العادية عرضة لتجاوز الأخطاء أو التلف بسبب التيار الزائد اللحظي. في حين أن SBW-30KVA يعتمد تنظيم مؤازر الحث الكهرومغناطيسي، لا يوجد خطر من انهيار التيار الزائد لجهاز أشباه موصلات الطاقة. تتمتع مكونات المحولات وفرشاة الكربون بقدرة تحميل زائد قوية للغاية على المدى القصير، والتي يمكنها التعامل بهدوء مع الاختبارات القاسية الناتجة عن التوقف المتكرر لبدء التشغيل للمحركات الكبيرة.

بالإضافة إلى ذلك، يعتمد محرك سيرفو 30KVA AVR ثلاثي الطور 30KVA تقنية تنظيم مستقلة ثلاثية الطور. حتى في ظروف الحمل الثقيل حيث يكون التيار ثلاثي الطور غير متوازن، فإنه يمكنه تثبيت جهد الخرج لكل مرحلة بدقة تبلغ ±3%. يتم دمج المروحة الذكية التي يتم التحكم في درجة حرارتها مع نظام العزل عالي الجودة على المستوى A لضمان التشغيل المستمر على مدار 24 ساعة بحمولة كاملة في بيئة تبلغ 40 درجة مئوية، مما يجعلها حقًا "مشغل عالي التحمل من الدرجة الصناعية".

الميزات الرئيسية

1. كثافة طاقة عالية جدًا

الأبعاد الخارجية هي 500×380×670 مم، بالضبط نفس طراز 20KVA، ولكن مع زيادة في السعة بنسبة 50%. تعد كثافة الطاقة رائدة في الصناعة، وهي مناسبة بشكل خاص لمشاريع التجديد والترقية في غرف التوزيع ذات المساحة المحدودة وعدم إمكانية التوسع. فتحات التثبيت وأطراف الأسلاك متناسقة، مما يتيح الاستبدال السريع خلال دقائق.

2. تحمل الحمل عالي التأثير

تم تحسين محرك سيرفو 30 كيلو فولت أمبير AVR خصيصًا للأحمال الحثية مثل المحركات عالية الطاقة والضواغط والمضخات الهيدروليكية، ويمكنه تحمل تيارات التأثير قصيرة المدى التي تتجاوز التيار المقنن بمقدار 8 مرات دون التعثر أو التجاوز، مما يضمن بدء التشغيل السلس للمعدات ذات التحميل الثقيل وتجنب انقطاع الإنتاج الناجم عن انخفاض جهد بدء التشغيل.

3. الاستقرار على المدى الطويل في ظل ظروف الحمل الثقيل

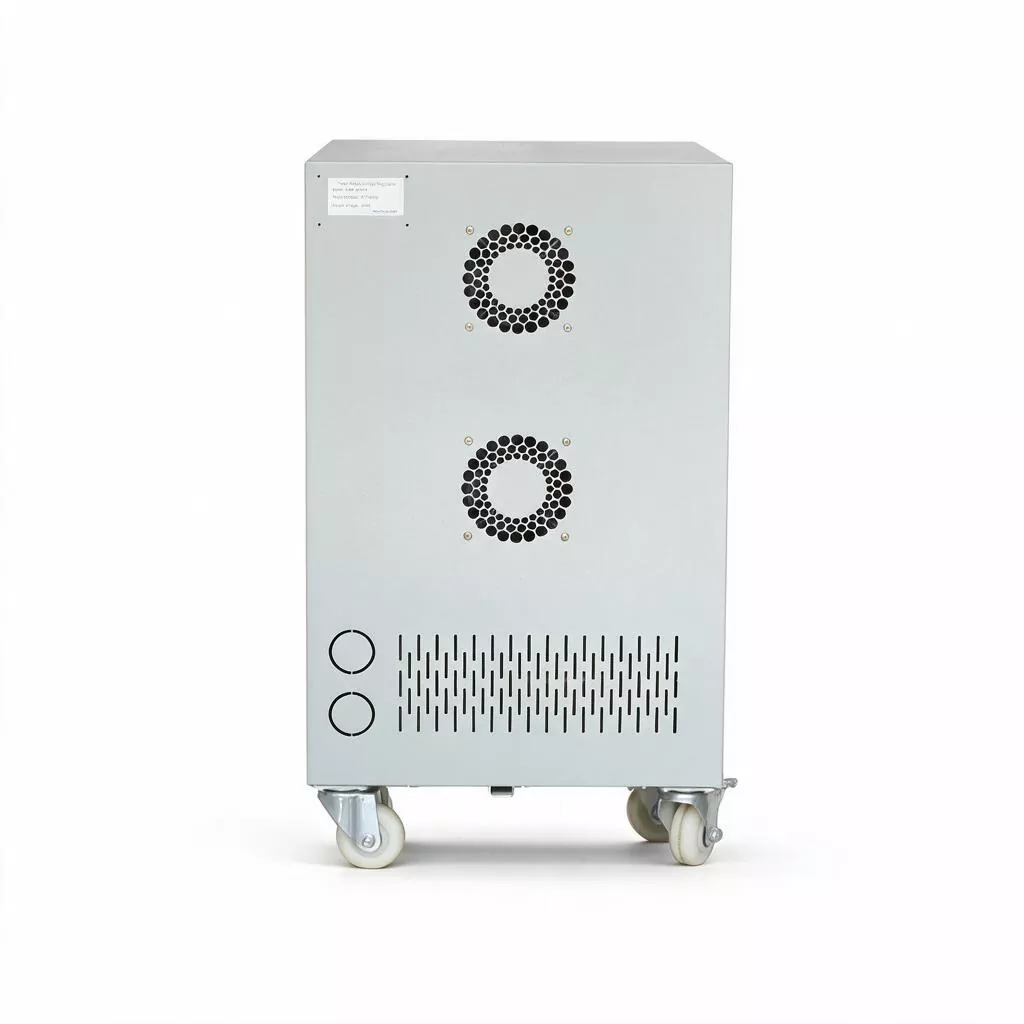

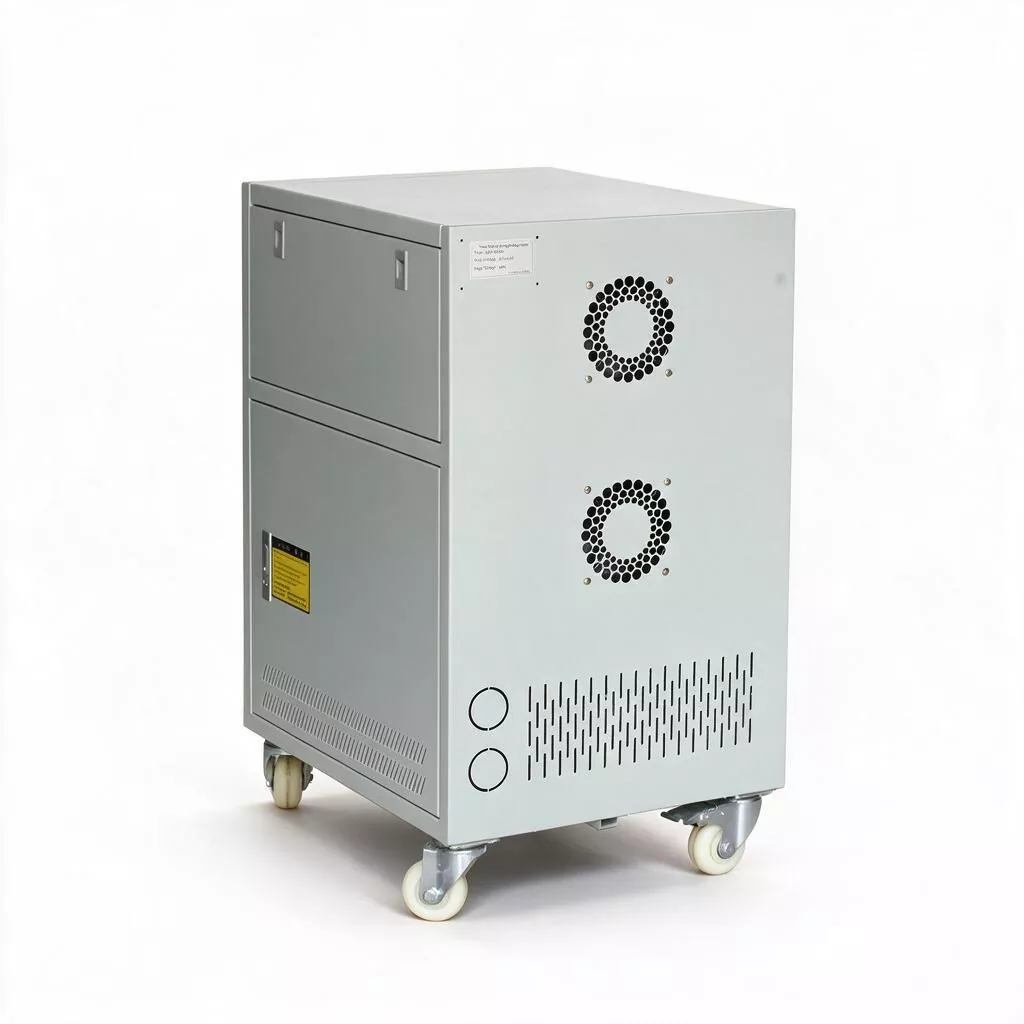

باستخدام ملفات محول التعويض السميكة ومكونات الفرشاة ذات الحجم الأكبر، يتم زيادة قدرة الحمل الحالية المقدرة إلى 46 أمبير، مع توليد حرارة أقل. صافي ارتفاع درجة الحرارة أقل من 60 درجة مئوية، ومع نظام تبريد الهواء القسري، يمكنه إجراء عمليات مستمرة بثلاث نوبات في البيئات الصناعية ذات درجة الحرارة العالية والمتربة.

4. تنظيم مستقل عالي الدقة على ثلاث مراحل

تكتشف دائرة أخذ العينات وتدفع بشكل مستقل كل جهد طور، حتى عندما يكون الحمل ثلاثي الطور غير متوازن بشدة (مثل توصيل كمية كبيرة من الإضاءة أحادية الطور والطاقة ثلاثية الطور في وقت واحد)، يمكنها تثبيت كل خرج طور بشكل مستقل في حدود ±3% لحماية أجهزة PLC الحساسة للجهد، ومحركات المؤازرة، وأدوات التحكم الدقيقة في درجة الحرارة بشكل فعال.

5. هيكل طوبولوجيا كهرومغناطيسي عالي الموثوقية

تختلف هذه الآلة عن مثبتات الجهد الكهربائي بالكامل، فهي تعتمد محركًا مؤازرًا + هيكل منظم جهد من النوع العمودي، بدون أجهزة تبديل الطاقة الضعيفة، مع مقاومة قوية لزيادات البرق، ومناسبة للمناطق الصناعية النائية ذات جودة الشبكة الرديئة (التوافقيات الشديدة، وتقلبات الجهد الجذرية). يتجاوز عمر الخدمة المصمم 15 عامًا، مع معدل فشل منخفض للغاية طوال دورة الحياة بأكملها.

6. حماية شاملة على مستوى النظام وتجاوز

حماية متكاملة من ست طبقات بما في ذلك الحمل الزائد، والجهد الزائد، والجهد المنخفض، والدائرة القصيرة، وارتفاع درجة الحرارة، وفقدان الطور، ووظائف الالتفافية المزدوجة الميكانيكية/الكهربائية المدمجة. عند حدوث خلل داخلي، فإنه يتحول تلقائيًا بسلاسة إلى مصدر الطاقة المباشر من التيار الكهربائي، مما يضمن عدم إيقاف تشغيل الأحمال الحرجة أبدًا، بينما تصدر اللوحة مؤشرات إنذار مسموعة ومرئية.

7. إمكانية توسيع الواجهة المرنة

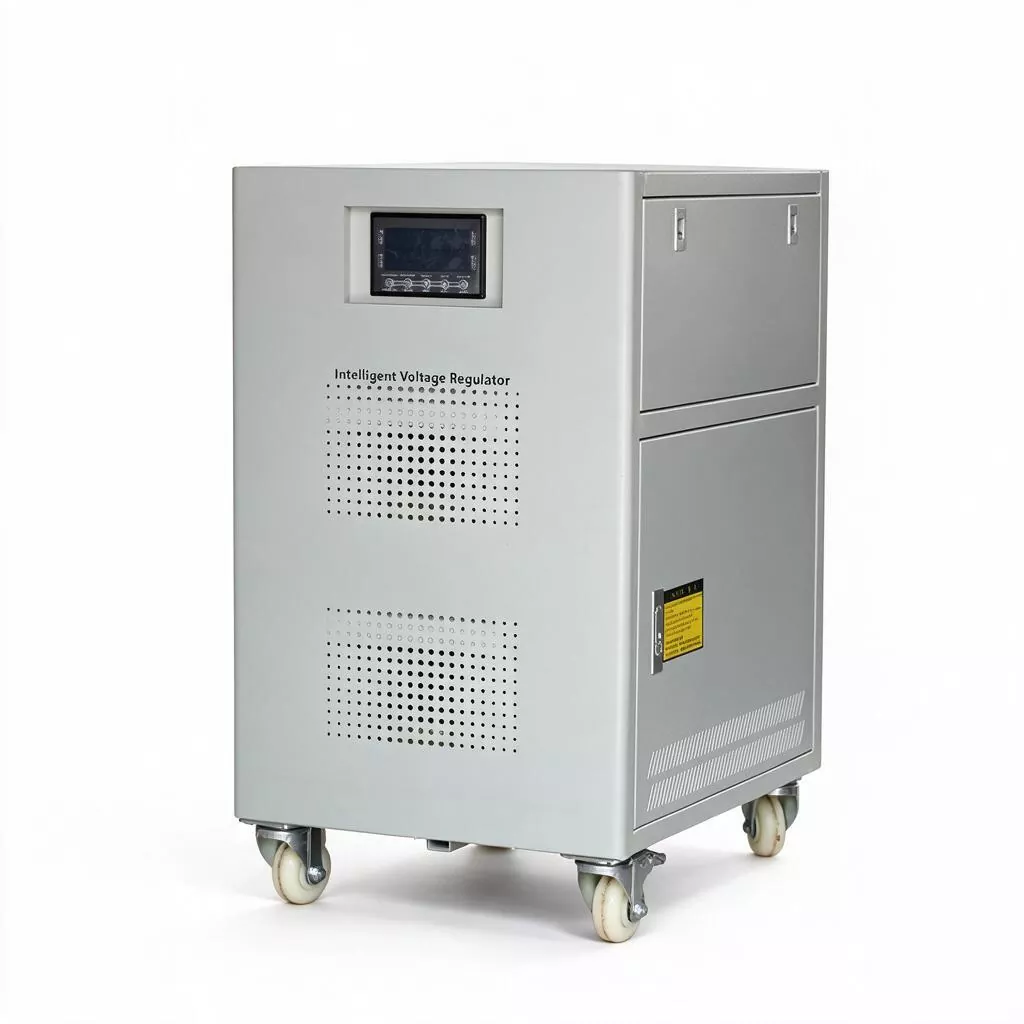

يتضمن التكوين القياسي شاشة عرض الجهد LED الرقمية ثلاثية الطور؛ يمكن توصيل واجهة اتصال RS485 الاختيارية، التي تدعم بروتوكول Modbus-RTU، بأنظمة DCS بالمصنع أو منصات إدارة الطاقة (EMS)، مما يتيح المراقبة عن بعد، وتسجيل اتجاه الجهد، والتحذير من الأخطاء.

تطبيقات المنتج

1. إدارة توزيع الطاقة المركزية للمصانع الصغيرة والمتوسطة الحجم: يتم تركيبها في الخزانة الرئيسية للورشة، فهي توفر استقرار الجهد المركزي لخط الإنتاج بأكمله (مجموعات آلات التحكم العددي، معدات اللحام، معدات الرفع)، مما يحسن جودة الطاقة للورشة بأكملها.

2. صناعة القولبة بالحقن والصب بالقالب على نطاق واسع: توفر مصدر طاقة مستقرًا لحلقات التسخين ومحركات مضخة الزيت الهيدروليكي لآلات القولبة بالحقن من 200 طن إلى 350 طن، مما يمنع تقلبات الجهد من التسبب في درجات حرارة تسخين غير قابلة للتحكم أو ضغط حقن غير مستقر، وتقليل معدل الخردة.

3. نظام الهواء المضغوط: مُجهز بضواغط الهواء اللولبية وضواغط الهواء المكبسية بقدرة 37KW أو أقل، فهو يحل مشكلة تأثير التيار الكبير أثناء بدء التشغيل، مما يضمن الضغط المستقر لنظام الهواء المضغوط ويحمي الموصلات والمرحلات الحرارية.

4. نظام التدفئة والتهوية وتكييف الهواء (HVAC) التجاري واسع النطاق: مناسب لوحدات تكييف الهواء المركزية المبردة بالماء، ومراوح برج التبريد، ومضخات المياه الدائرية في مراكز التسوق واسعة النطاق، والفنادق، ومباني المكاتب، مما يوفر مصدر طاقة ثابت الجهد لتجنب تعثر حماية الضاغط من الحرارة الزائدة بسبب الجهد المنخفض.

5. معالجة المعادن وتشكيل الصفائح المعدنية: يوفر مصدر طاقة نقي للأنظمة الهيدروليكية وأجهزة التحكم CNC لآلات القص الكبيرة، وآلات الثني، وآلات التثقيب، مما يضمن دقة المعالجة وعمر القالب.

6. معالجة المياه والمرافق البلدية: تستخدم في محطات الطاقة الكبيرة لمضخات المياه، ومراوح التهوية في محطات معالجة مياه الصرف الصحي، ومحطات ضخ الصرف الصحي البلدية، وما إلى ذلك، لضمان التشغيل المستقر للبنية التحتية العامة.

خدمات التخصيص

توفر شركة KTAC خدمات OEM/ODM، بما في ذلك لون المظهر، وطريقة التغليف، ونطاق جهد الإدخال/الإخراج، ووحدات الوظائف الخاصة (مثل أجهزة تصفية EMI، وأجهزة الحماية من الصواعق، وواجهات المراقبة RS232/RS485)، وما إلى ذلك. يرجى الاتصال بنا للحصول على حلول مخصصة.

التعليمات

1. SBW-30KVA و20KVA لهما نفس الأبعاد تمامًا. كيف يتم تحقيق زيادة القدرة داخليا؟

بدون تغيير إطار الخزانة، نقوم بتعزيز كثافة تحويل الطاقة لكل وحدة حجم من خلال تحسين المواد المغناطيسية (باستخدام صفائح فولاذ السيليكون عالية النفاذية وعالية الأداء) وتحسين عملية لف الملف. في نفس الوقت، نقوم بتعزيز تصميم مجاري الهواء لتبديد الحرارة لضمان بقاء ارتفاع درجة الحرارة ضمن النطاق القياسي. وقد تم التحقق من هذا التصميم "الصغير الحجم، عالي الطاقة" بشكل كامل في النماذج الناضجة ذات الإنتاج الضخم.

2. كان مصنعي يستخدم في الأصل مثبت 20KVA. الآن زاد الحمل. هل يمكنني استبداله مباشرة بهذا 30KVA؟

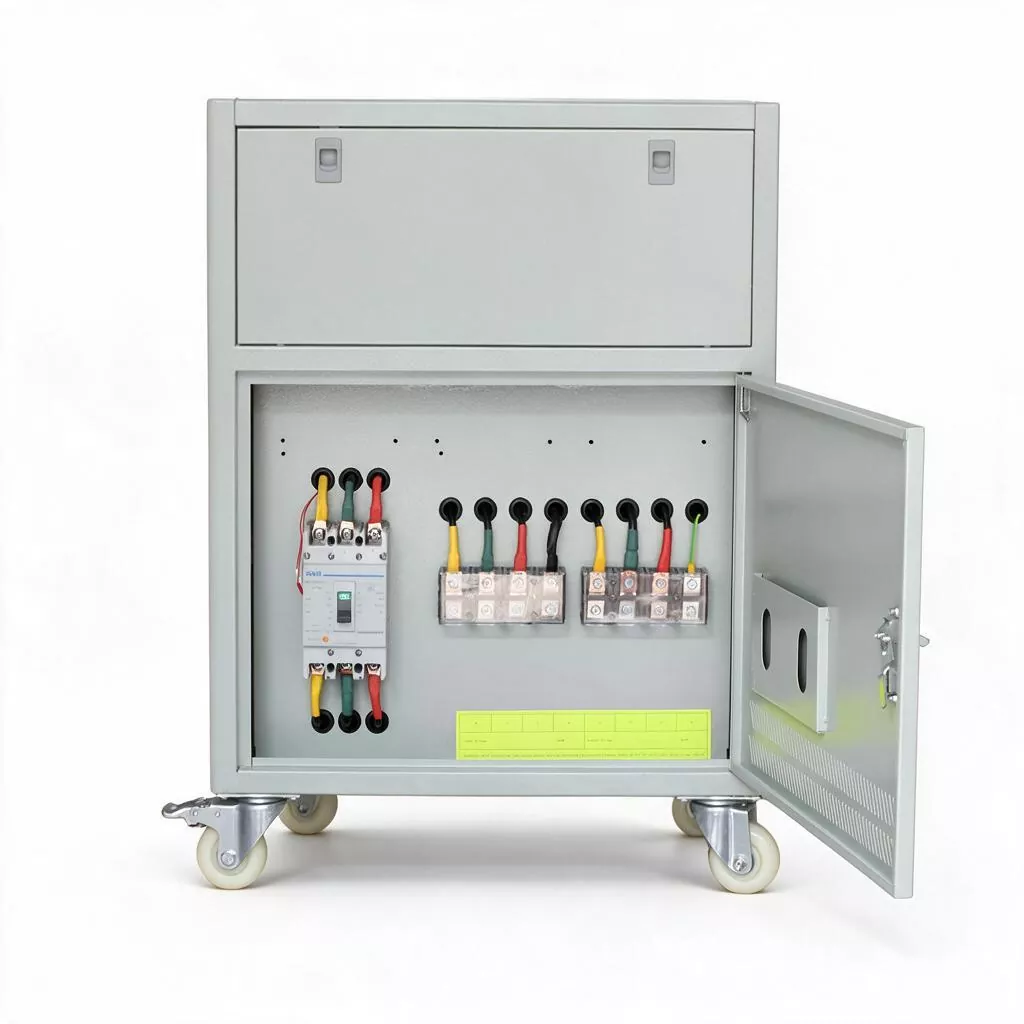

في معظم الحالات، فمن الممكن. أبعاد فتحة قاعدة التثبيت والتباعد بين الشرائط النحاسية للإدخال/الإخراج هي نفسها تمامًا. ومع ذلك، يرجى ملاحظة ما إذا كانت مواصفات الكابل الوارد الأمامي وقاطع الدائرة كافية - التيار المقدر لـ 30KVA يبلغ حوالي 46 أمبير. يوصى باستخدام قاطع دائرة ≥63A وكابل نحاسي ≥10mm² في الطرف الأمامي. يمكن لفريقنا الفني تقديم خدمات الفحص في الموقع قبل الاستبدال.

3. كيف يتعامل 30KVA مع تيار التأثير أثناء بدء تشغيل المحركات الكبيرة؟

إن منظم الجهد من نوع المحرك المؤازر هو في الأساس محول متغير كبير. يحدد القصور الذاتي الكهرومغناطيسي أنه يسمح بالحمل الزائد على المدى القصير. يمكن أن يتحمل الاتصال المنزلق بين فرشاة الكربون والملف عدة أضعاف التأثير الفوري الحالي المقدر. سوف تؤخر دائرة التحكم الحكم ولن تؤدي إلى حماية التيار الزائد مثل المثبت الإلكتروني. وطالما انخفض تيار التأثير خلال 5 ثوانٍ، يمكن أن يظل المثبت في وضع التشغيل العادي.

4. هل يمكن لمحرك سيرفو 30KVA 30KVA AVR أن يحقق كفاءة تبلغ 96%؟ هل لا تزال موفرة للطاقة في ظل ظروف الحمل الخفيف؟

نعم، في ظل عملية التحميل الكامل، تكون الكفاءة ≥96%. تحت الحمل الخفيف (40% - 60% معدل تحميل)، بسبب الزيادة النسبية في فقدان الحديد، ستنخفض الكفاءة قليلاً إلى حوالي 93% - 95%، لكنها لا تزال أعلى بكثير من مثبتات التشبع المغناطيسي التقليدية. نوصي بالحفاظ على معدل التحميل ضمن نطاق 50% - 80% لتحقيق أفضل كفاءة إجمالية في استخدام الطاقة.

5. كيف يعمل التنظيم المستقل ثلاثي المراحل؟

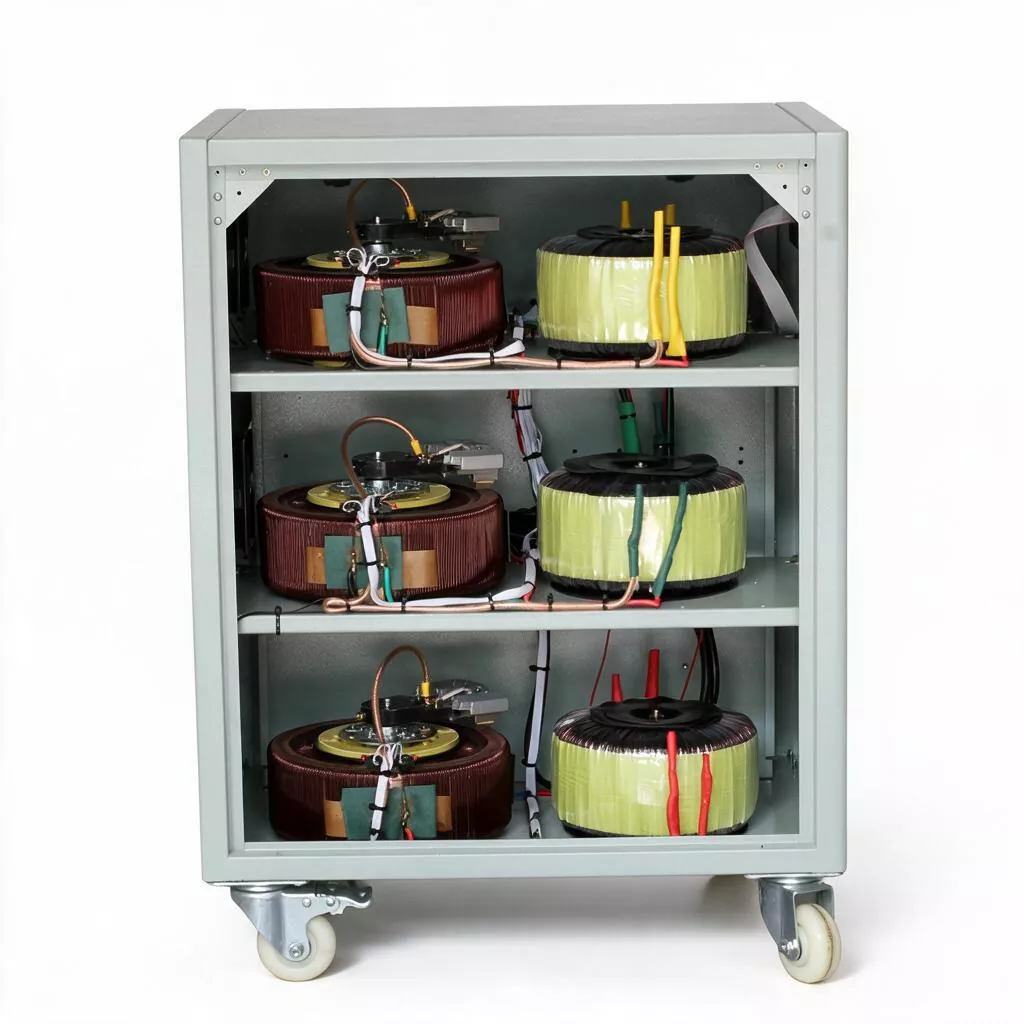

يوجد داخل الجهاز ثلاثة محولات أخذ عينات مستقلة تمامًا، ولوحات دوائر التحكم، وآليات تشغيل محرك مؤازر. عندما يكون جهد المرحلة A منخفضًا، يتم تحريك فرشاة الكربون الموجودة في المرحلة A فقط لأعلى للحصول على ضغط إضافي، بينما لا تتأثر المرحلتان B وC على الإطلاق. وهذا يضمن تنظيم الفصل الكامل لجهد الخرج ثلاثي الطور. حتى لو كان الحمل ثلاثي الطور على جانب المستخدم غير متوازن بشدة، فإن الجهد ثلاثي الطور عند طرف الخرج لا يزال يحافظ على التماثل العالي.

6. ما هي مهام الصيانة اليومية الرئيسية للمعدات؟

الصيانة اليومية بسيطة للغاية: كل ثلاثة أشهر، قم بفحص وتنظيف غبار فرشاة الكربون (باستخدام مكنسة كهربائية لإزالته من منفذ التهوية)، كل نصف عام، تحقق مما إذا كان طول فرشاة الكربون قد اهتراء تحت خط العلامات، وشد براغي طرف الدخل والخروج مرة واحدة في السنة. بالمقارنة مع المعدات الإلكترونية التي تتطلب الكشف المنتظم عن سعة المكثف الإلكتروليتي، فإن حجم الصيانة وتكلفة قطع الغيار لسلسلة SBW مفيدة للغاية.
