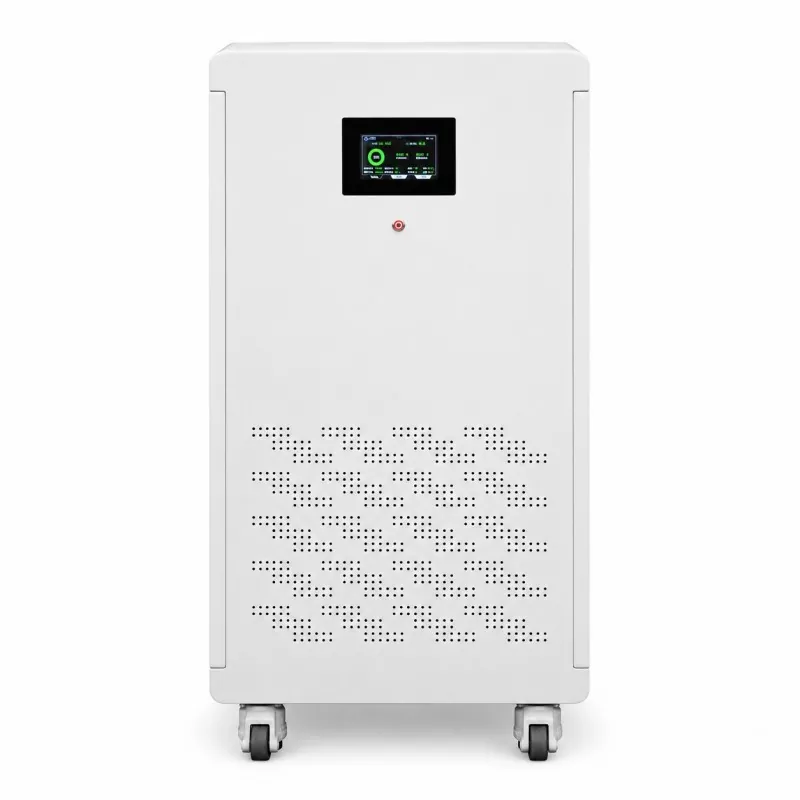

من خلال معالجة نقاط الضعف الشائعة في الصناعة - مثل تعقيد توازي وحدات متعددة للمستخدمين ذوي السعة العالية، والأسلاك المزدحمة، وعدم القدرة على تشغيل الأحمال الثقيلة - قامت شركة KTAC TECHNOLOGY بتطوير حزمة بطارية LiFePO4 بقوة 51.2 فولت و628 أمبير في الساعة. إنه يتميز بتكوين خلية مكون من 16 سلسلة ومتوازيين، مما يوفر سعة تخزين مقدرة تبلغ 32.154 كيلووات في الساعة لكل وحدة وإخراج تيار مرتفع مستمر يبلغ 300 أمبير. وهذا يمكّنها من تشغيل المعدات عالية الطلب مباشرة مثل المضخات الحرارية ومحطات شحن المركبات الكهربائية وأجهزة اللحام الصناعية.
تشتمل الميزات القياسية على نظام BMS ذكي خاص وقاطع دائرة عالي الطاقة 300 أمبير. تحافظ الوحدة على أداء مستقر حتى بعد خضوعها لـ 6000 دورة تفريغ عميق وتدعم توسيع السعة عن طريق موازاة ما يصل إلى 16 وحدة. علاوة على ذلك، فهي تحمل مجموعة شاملة من شهادات سلامة التصدير وتقدم خدمات تخصيص OEM/ODM واسعة النطاق. إنه بمثابة حل لتخزين الطاقة الأساسية فعال من حيث التكلفة - وهو بديل مثالي لموازاة العديد من البطاريات ذات السعة الأصغر - والذي يبسط بشكل كبير عملية تركيب نظام تخزين الطاقة بشكل عام.
مع سعة تخزين وحدة واحدة تصل إلى 32.154 كيلووات في الساعة، توفر حزمة بطارية LiFePO4 بقدرة 51.2 فولت 628 أمبير في الساعة حجم طاقة يعادل وحدتي بطارية بقدرة 314 أمبير في الساعة. لم تعد بحاجة إلى شراء عدة بطاريات ذات سعة أصغر وتكديسها؛ وهذا يقلل بشكل كبير من عدد الخزانات المطلوبة ويحافظ بشكل فعال على المساحة الأرضية في غرف المعدات - مما يجعلها مناسبة تمامًا لمشاريع تخزين الطاقة التجارية والصناعية ذات المساحة المتاحة المحدودة.
بفضل تصميمه المتكامل المكون من وحدة واحدة، يتطلب هذا النظام نصف عدد قضبان التوصيل وكابلات الاتصال ومواد الأسلاك المساعدة مقارنةً بالإعداد الذي يتضمن بطاريتين متوازيتين بقدرة 314 أمبير في الساعة. يعمل هذا على تبسيط منطق الأسلاك العام، ويقلل الوقت اللازم للتركيبات الكهربائية، ويقلل من إجمالي ميزانية التنفيذ لنظام تخزين الطاقة عن طريق توفير كل من المواد الاستهلاكية للأجهزة وتكاليف العمالة.
تم تجهيز وحدة تخزين الطاقة بأكملها بنظام واحد لإدارة البطارية (BMS)؛ يحتاج موظفو العمليات والصيانة فقط إلى مراقبة البيانات من وحدة إدارة المباني الفردية هذه، مما يلغي الحاجة إلى إدارة المعلمات في وقت واحد عبر أجهزة منفصلة متعددة. يعمل هذا على تبسيط إجراءات استكشاف الأخطاء وإصلاحها والصيانة الروتينية، مما يجعل النظام مناسبًا تمامًا لتخزين الطاقة السكنية على نطاق واسع ومشاريع تخزين الطاقة الموزعة التجارية/الصناعية الموزعة على دفعات.
|
المعلمة |
قيمة |
|
الطاقة المقدرة |
32.154 كيلووات في الساعة |
|
الجهد المقنن |
51.2 فولت |
|
القدرة المقدرة |
628 آه |
|
تكوين الخلية |
2P16S (خلايا من الدرجة الأولى) |
|
نطاق جهد التشغيل |
42 فولت – 58.4 فولت |
|
تصنيف تهمة / التفريغ الحالي |
300 أمبير عند 25 ± 2 درجة مئوية |
|
ماكس تهمة / التفريغ |
الحالي 300A |
|
درجة حرارة الشحن |
0 ~ 40 درجة مئوية |
|
درجة حرارة التفريغ |
-20 ~ 40 درجة مئوية |
|
درجة حرارة التخزين |
-10 إلى 35 درجة مئوية (أقل من شهر واحد)؛ 25 ± 2 درجة مئوية (≥3 أشهر) |
|
رطوبة التخزين |
65% ± 20% رطوبة نسبية |
|
حد الارتفاع |
≥3000 م |
|
تواصل |
يمكن، RS485 |
|
الوحدات الموازية |
حتى 16 |
|
الوزن الصافي |
260 كجم |
|
أبعاد |
440×720×900 ملم |
|
تصنيف قواطع دوائر |
300 أ |
|
دورة الحياة |
6000 دورة عند 25 درجة مئوية، 80% DOD |
|
الشهادات |
IEC62619، UN38.3، CE |
مجهز بخلايا فوسفات حديد الليثيوم (LiFePO4) من الدرجة الأولى من العلامة التجارية CORNEX الشهيرة، ويستخدم النظام بنية مجمعة 2P16S (2-Parallel، 16-Series) المثبتة في الصناعة. مدعومًا بضمان الجودة من إحدى الشركات المصنعة الرئيسية للخلايا، يمنع هذا التصميم مشكلات مثل تضخم الخلايا والتدهور المبكر عند المصدر، مما يجعله مناسبًا بشكل مثالي لدورات تفريغ الشحن اليومية عالية الكثافة وعالية التردد.
يتم توزيع تيار الشحن/التفريغ 300 أمبير تلقائيًا عبر فرعين خلويين مستقلين، مما يضمن أن كل فرع على حدة يحمل حمولة 150 أمبير فقط. يؤدي هذا إلى تشتيت ضغط الحمل على الخلايا، وتحسين توحيد درجة الحرارة الداخلية، ويمنع الشيخوخة المبكرة التي تسببها الخلايا الفردية التي تعمل تحت أحمال عالية مستدامة. وبالتالي، في ظل ظروف التشغيل عالية الكثافة، يتجاوز عمر خدمة النظام بشكل كبير عمر مجموعات البطاريات القياسية ذات السلسلة الواحدة.
يوفر التكوين المتوازي ثنائي الفرع بطبيعته التكرار. في حالة حدوث شذوذ بسيط في فرع واحد، يمكن لنظام إدارة المباني تعديل توزيع الحمل بذكاء لمنع إيقاف تشغيل النظام بالكامل. بالمقارنة مع البطاريات المعمارية التقليدية 1P (أحادية المتوازية)، توفر حزمة بطارية LiFePO4 بقدرة 51.2 فولت 628 أمبير في الساعة مرونة فائقة ضد المخاطر التشغيلية، مما يجعلها مثالية لسيناريوهات تخزين الطاقة التجارية والصناعية التي تتطلب تشغيلًا مستمرًا على مدار الساعة طوال أيام الأسبوع.
- يدعم التشغيل المتزامن للأجهزة المنزلية ذات الاستهلاك العالي للطاقة: مع تيار شحن/تفريغ مستمر يبلغ 300 أمبير، يمكن للنظام تشغيل الأجهزة عالية الطلب بسهولة مثل محطات شحن السيارات الكهربائية المنزلية، وأنظمة التدفئة تحت الأرضية للمنزل بالكامل، والمضخات الحرارية لتدوير المياه، ومضخات حمامات السباحة. يعمل هذا على حل المشكلات المتعلقة بعدم كفاية سعة التحميل وعدم استقرار الجهد أثناء فترات ذروة الطلب على الكهرباء في البيئات السكنية ذات السعة الكبيرة.
- متوافق مع المعدات الصناعية التي تتميز بأحمال اندفاعية عابرة: يتميز النظام بقدرات ممتازة على مقاومة الاندفاع المفاجئ، ويتوافق مع المعدات التي تتميز بتيارات بدء تشغيل فورية عالية - مثل آلات اللحام في ورش العمل الصغيرة، والأدوات الكهربائية عالية الطاقة، ومضخات الضغط العالي للري الزراعي - دون الحاجة إلى ملحقات خارجية إضافية لتثبيت الجهد.
- التوافق مع محولات الطاقة العالية: من خلال اختراق قيود الإخراج الحالية المرتبطة عادةً بالبطاريات ذات السعة الصغيرة إلى المتوسطة، تقترن هذه الوحدة مباشرة مع محولات هجينة عالية الطاقة مرتبطة بالشبكة/خارج الشبكة. إنه يلغي الحاجة إلى تجميع متوازي متعدد الوحدات لتحقيق سعة أعلى، وبالتالي تلبية المتطلبات المطلوبة لأنظمة تخزين الطاقة عالية الطاقة وتسهيل نشر حلول التخزين المتقدمة.
- دورة حياة طويلة للغاية للتشغيل عالي التردد: في ظل ظروف التشغيل القياسية - درجة حرارة محيطة تبلغ 25 درجة مئوية وعمق تفريغ بنسبة 80% (DoD) - تتميز البطارية بدورة حياة فعالة تصل إلى 6000 دورة. تم تصميمه للتطبيقات عالية الكثافة مثل الحلاقة التجارية/الصناعية ودورات البدء والإيقاف عالية التردد، وهو يُظهر معدلًا بطيئًا بشكل ملحوظ لتدهور القدرة، مما يضمن قيمة اقتصادية متميزة على المدى الطويل.
- نطاق درجة حرارة التشغيل الواسع للمناخات المتنوعة: تدعم الوحدة نطاق درجة حرارة التفريغ من -20 درجة مئوية إلى +40 درجة مئوية، مما يجعلها مناسبة للغالبية العظمى من البلدان والمناطق عبر المناطق المناخية المعتدلة وشبه الاستوائية والباردة. سواء تم نشرها في ورش العمل الخارجية المتجمدة خلال فصل الشتاء أو في غرف المعدات الساخنة والمغلقة خلال فصل الصيف، فإنها تحافظ على أداء تفريغ مستقر، وتلبية متطلبات تخزين الطاقة في جميع الأحوال الجوية.

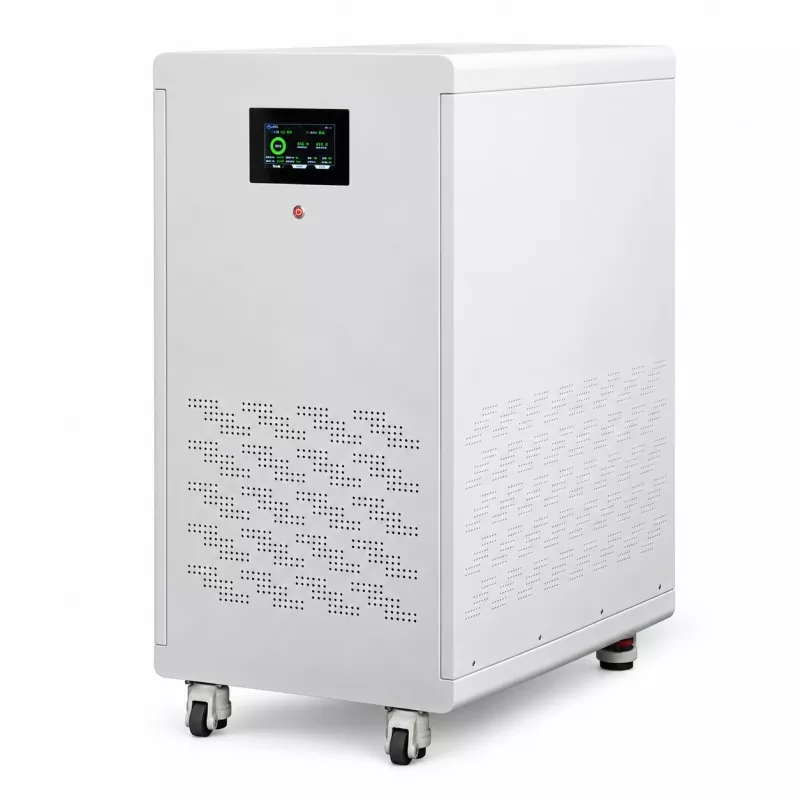

- غلاف معدني قوي لتعزيز الحماية البدنية: تتميز حزمة بطارية LiFePO4 بقدرة 51.2 فولت 628 أمبير في الساعة بغلاف معدني أحادي الهيكل عالي القوة. توفر مقاومة فائقة للصدمات والضغط مقارنة بالبطاريات القياسية المغطاة بالبلاستيك، كما أنها تتحمل بشكل فعال الأضرار المادية الناجمة عن اهتزازات النقل والصدمات اليومية - مما يجعلها مناسبة بشكل مثالي للتركيب في البيئات الصعبة مثل مواقع البناء والمزارع.
- قدرة التوسع المتوازي القصوى: يدعم النظام الشبكات المتوازية المتزامنة لما يصل إلى 16 وحدة بطارية LiFePO4 فردية بقدرة 51.2 فولت 628 أمبير. عند تكوينها بالكامل، يمكن أن تتجاوز سعة تخزين الطاقة الإجمالية 514 كيلووات في الساعة، وهو ما يكفي لتلبية احتياجات تخزين الطاقة المتنوعة لمختلف القطاعات، بدءًا من المساكن العائلية الفردية الراقية إلى المتاجر التجارية متوسطة الحجم ومنشآت التصنيع صغيرة الحجم.
- توسيع نطاق السعة ذات العوائق المنخفضة: يوفر التكوين المتوازي المكون من أربع وحدات بطارية فقط سعة كبيرة لتخزين الطاقة تبلغ 128 كيلووات في الساعة. وهذا أكثر من كافٍ لدعم متطلبات الطاقة خارج الشبكة بدوام كامل لمعظم الفيلات كبيرة الحجم والاستوديوهات الصغيرة والمزارع الخاصة - مما يلغي الحاجة إلى استثمار رأسمالي ضخم مقدمًا لإنشاء نظام شامل لتخزين الطاقة.
- توزيع الحمل الموحد: يتميز هذا النظام بخوارزمية مشاركة تحميل متوازية مطورة، ويعمل على موازنة الشحن والتفريغ بذكاء عند توصيل وحدات متعددة بالتوازي. وهذا يمنع وحدات البطارية الفردية من العمل في ظل ظروف التحميل الزائد، ويزيل الأخطاء الشائعة مثل عدم التوازن المتوازي والتدفق العكسي الحالي، ويقلل بشكل كبير من احتمالية فشل التشغيل والصيانة.
- شهادات دولية متعددة: تحمل حزمة بطارية LiFePO4 بقدرة 51.2 فولت 628 أمبير في الساعة شهادة UN38.3 للنقل الجوي، وشهادة السلامة IEC62619 خصيصًا لأنظمة تخزين الطاقة، وشهادة CE للوصول إلى أسواق الاتحاد الأوروبي. وهي تتوافق تمامًا مع لوائح التصدير العالمية لبطاريات تخزين الطاقة، وتتميز بمعدل نجاح مرتفع في التخليص الجمركي، وهي مناسبة لتوزيع التجارة الدولية والمشاريع الهندسية عبر العديد من البلدان.
- كيمياء الليثيوم الآمنة بطبيعتها: باستخدام مادة فوسفات حديد الليثيوم (LiFePO4) عالية الثبات، لا تشكل البطارية بطبيعتها أي خطر للانفلات الحراري أو الاحتراق التلقائي أو الانفجار. إن مقاومته الممتازة لدرجات الحرارة العالية تجعله مثاليًا لسيناريوهات تخزين الطاقة الموجودة على مقربة من النشاط البشري، مثل غرف المعدات الداخلية ومساحات المرافق المغلقة.

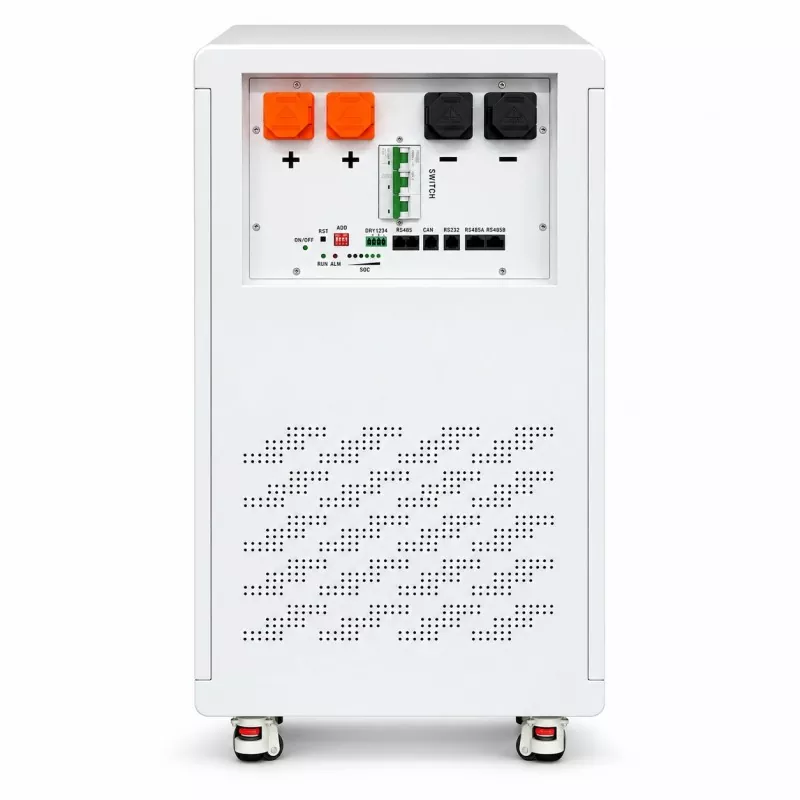

- قاطع دائرة خارجي عالي الطاقة: تتميز الوحدة بقاطع دائرة متكامل وكبير السعة 300 أمبير تيار مستمر يجمع بين وظائف متعددة: حماية الدائرة القصيرة، وحماية الحمل الزائد، وعزل الدائرة. أثناء الصيانة الروتينية للمعدات أو تعديلات الدائرة، يسمح التشغيل بزر واحد بفصل الطاقة فورًا، وبالتالي عزل مخاطر السلامة الكهربائية المحتملة فعليًا.
- تخزين الطاقة السكنية عالي الاستهلاك: مصمم للفلل المنفصلة المجهزة بأجهزة عالية الطلب على الطاقة - مثل السيارات الكهربائية وأنظمة التدفئة الأرضية ومضخات حمامات السباحة - يقوم هذا النظام بتخزين فائض الطاقة الشمسية المتولدة خلال النهار. وفي الليل، تقوم بتزويد الطاقة مركزيًا للأحمال ذات القدرة الكهربائية العالية، وبالتالي تقليل تكاليف الكهرباء المنزلية خلال ساعات ذروة الطلب على الشبكة.
- النسخ الاحتياطي للطوارئ التجارية والصناعية الخفيفة: مناسب للأماكن التجارية الصغيرة - بما في ذلك العيادات المجتمعية ومحلات البيع بالتجزئة في الشوارع الأمامية والمكاتب البعيدة - يمكن لوحدة بطارية واحدة بقدرة 32 كيلووات في الساعة تحمل الأحمال الحرجة (مثل الإضاءة ومعدات التبريد وشبكات المكاتب) لمدة 8 إلى 12 ساعة متواصلة، مما يوفر دفاعًا قويًا ضد مخاطر انقطاع التيار الكهربائي المفاجئ.
- تخزين الطاقة خارج الشبكة للمزارع وورش العمل: تم تصميم هذا النظام خصيصًا للمزارع التي تعمل بالطاقة الشمسية وورش المعالجة الصغيرة، ويوفر بشكل موثوق تيارًا فوريًا عاليًا لتشغيل مضخات الري ومعدات اللحام وأدوات الطاقة. إنه يحل بشكل فعال التحديات المرتبطة بالعمل في المناطق النائية التي تفتقر إلى البنية التحتية للشبكة أو في المواقع التي تكون فيها إمدادات الشبكة الحالية غير كافية لتلبية متطلبات الطاقة.
- تحكيم وادي الذروة في مناطق الشبكة الضعيفة: في المناطق التي تتميز بتقلبات متكررة في جهد الشبكة وإمدادات الطاقة غير المستقرة، يتم تخزين الكهرباء - التي يتم الحصول عليها إما من شبكة المرافق أو أنظمة الطاقة الشمسية الكهروضوئية - خارج ساعات الذروة ويتم تفريغها بشكل مستقل خلال فترات ذروة الطلب. تعمل هذه الإستراتيجية على تثبيت الجهد الكهربائي داخل المنشأة وتحقيق أقصى قدر من التخفيضات في تكاليف الكهرباء.
تعمل حزمة بطارية LiFePO4 بقدرة 51.2 فولت و628 أمبير في الساعة على تقليل أشرطة التوصيل وكابلات الاتصال المتوازية بمقدار النصف. كما أنه يشغل مساحة أرضية أقل لكل كيلووات في الساعة ويبسط عملية مراقبة النظام - فقط نظام إدارة المباني (BMS) واحد للإدارة بدلاً من اثنين.
غير مستحسن. قد تؤدي السعات والمقاومات الداخلية المختلفة إلى حدوث شحن/تفريغ غير متساوٍ. استخدم دائمًا نماذج متطابقة بالتوازي. ومع ذلك، يمكنك موازاة وحدات 628Ah متعددة.
يقوم تكوين 2P16S بتقسيم التيار 300 أمبير عبر سلسلتين من الخلايا المتوازية، بحيث تتعامل كل خلية مع 150 أمبير فقط. وهذا يحافظ على درجات حرارة الخلية مماثلة لحزمة 314 أمبير عند 150 أمبير. من أجل السلامة، احتفظ بالعبوة في منطقة جيدة التهوية.
قم بتوصيل جهاز كمبيوتر بنظام إدارة المباني عبر RS485 أو CAN باستخدام برنامج KTAC المجاني. يستغرق التحديث أقل من 5 دقائق. التحديث عن بعد ممكن إذا كان لديك بوابة متصلة بالشبكة.
نعم، يعتبر قاطع التيار المستمر بقدرة 300 أمبير من النوع القياسي. تتوفر قواطع بديلة من KTAC أو من موردي الكهرباء المؤهلين.
