لماذا يعد جهاز SCR Static AVR ثلاثي الطور بقدرة 500 كيلو فولت أمبير خيارًا ذكيًا لتثبيت الجهد العالي الطاقة

KTACتوفر حلولاً عالية الجودة للبيئات الصناعية الصعبة، ولها3 مراحل 500 كيلو فولت أمبير SCR Static AVRتم تصميمه للتطبيقات التي يكون فيها الجهد المستقر ثلاثي الطور ضروريًا لتشغيل المعدات بشكل موثوق. من خلال الجمع بين التعامل مع الطاقة ذات السعة العالية وتنظيم SCR للحالة الصلبة، يمكن لهذا النوع من AVR الثابت أن يساعد المستخدمين الصناعيين على إدارة تقلبات الجهد دون الاعتماد على مكونات التحويل الميكانيكية.

AVR Static AVR ثلاثي الطور 500 كيلو فولت أمبير هو حل لتنظيم الجهد التلقائي عالي السعة مخصص للأنظمة الكهربائية الصناعية التي تتطلب جهدًا ثابتًا ومتحكمًا فيه. إن تصنيف 500 كيلو فولت أمبير يجعله مناسبًا للأحمال الكهربائية الكبيرة، بينما يتيح التنظيم الثابت القائم على SCR التعديل الإلكتروني السريع. بالمقارنة مع مثبتات الجهد التقليدية التي يتم التحكم فيها ميكانيكيًا، يمكن أن يوفر AVR الثابت استجابة أسرع ويقلل من التآكل المرتبط بأجزاء التبديل المتحركة. بالنسبة للمصانع وخطوط الإنتاج وأنظمة التشغيل الآلي والمعدات الحساسة للبيانات وغيرها من التطبيقات الحيوية للطاقة، يتطلب اختيار AVR الصحيح مراعاة نطاق الجهد وخصائص الحمل وتكوين الطور وظروف التثبيت ووظائف الحماية ومتطلبات الصيانة.

جدول المحتويات

1. ما هو AVR الثابت ثلاثي الطور 500 كيلو فولت أمبير SCR؟
2. لماذا تعتبر تقنية SCR مهمة في أنظمة AVR الثابتة؟
3. ما هي الميزات الرئيسية للتقييم؟
4. لمحة سريعة عن الاعتبارات الفنية الرئيسية
5. أين يمكن استخدام AVR ثابت بقدرة 500 كيلو فولت أمبير؟
6. كيف يجب عليك اختيار AVR الصناعي المناسب؟
7. ما هي الفوائد التشغيلية التي يمكن أن تتوقعها الشركات؟
8. الأسئلة المتداولة
9. خاتمة

ما هو AVR الثابت ثلاثي الطور 500 كيلو فولت أمبير SCR؟

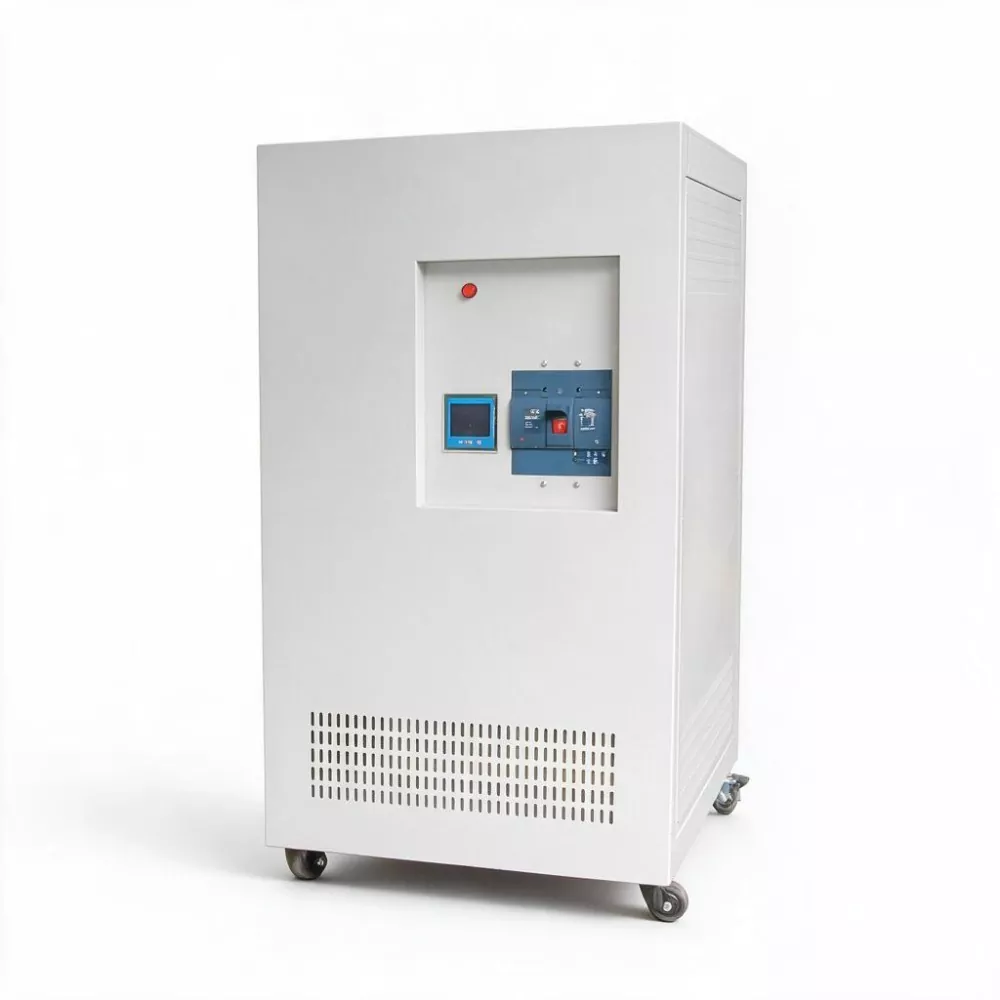

A 3 Phase 500kVA SCR Static AVR هو منظم جهد أوتوماتيكي مصمم لتثبيت الجهد في نظام كهربائي ثلاثي الطور بقدرة طاقة ظاهرية اسمية تبلغ 500kVA. على المدىSCRيشير إلى مقوم يتم التحكم فيه بالسيليكون، وهو جهاز تبديل أشباه الموصلات يستخدم للتحكم في الطاقة الكهربائية إلكترونيًا.

على عكس مثبتات المؤازرة التقليدية التي تعتمد على المكونات الميكانيكية التي تعمل بمحرك، يستخدم AVR الثابت SCR التبديل والتحكم الإلكتروني. يعد هذا التصميم مناسبًا بشكل خاص حيث يلزم تصحيح اضطرابات الجهد بسرعة وحيث يمكن أن تؤدي الحركة الميكانيكية المتكررة إلى زيادة متطلبات الصيانة.

بالنسبة للأحمال الصناعية الكبيرة، لا يعد استقرار الجهد مجرد مسألة راحة. يمكن أن يؤثر الجهد الكهربي الذي يكون دائمًا خارج نطاق التشغيل المفضل على المحركات ومعدات التشغيل الآلي وأنظمة التحكم وآلات الإنتاج والأجهزة الإلكترونية الحساسة. وبالتالي يمكن أن يصبح AVR الثابت المحدد بشكل صحيح عنصرًا مهمًا ضمن إستراتيجية جودة الطاقة الشاملة.

لماذا تعتبر تقنية SCR مهمة في أنظمة AVR الثابتة؟

الفرق الرئيسي بين AVR الثابت SCR هو طريقة التنظيم الإلكتروني غير المتصلة. يسمح تبديل أشباه الموصلات للمنظم بضبط الجهد دون الاعتماد على نقاط الاتصال الميكانيكية التي تتحرك عبر الملف.

يمكن لهذه البنية أن تقدم العديد من المزايا العملية:

• تصحيح الجهد السريع:يمكن أن يستجيب التبديل الإلكتروني بسرعة للتغيرات في العرض الوارد.
• لا يوجد تعديل يحركه المحرك:لا تتطلب عملية التنظيم محرك سيرفو ميكانيكي للتحرك بشكل مستمر.
• تقليل التآكل الميكانيكي:يمكن لعدد أقل من مكونات التنظيم المتحركة تبسيط عملية الصيانة على المدى الطويل.
• الملاءمة للأحمال الديناميكية:يمكن أن يكون التصحيح السريع مفيدًا عندما تتغير الأحمال الصناعية بشكل متكرر.
• التشغيل التلقائي المستمر:يمكن لنظام التحكم مراقبة الظروف الكهربائية وتنظيم الإخراج تلقائيًا.

تُظهر الأمثلة الصناعية لمنظمات SCR الثابتة أن النماذج ثلاثية الطور متاحة عبر نطاق واسع من السعة، بما في ذلك الأنظمة من فئة 500 كيلو فولت أمبير. تختلف التكوينات الفنية حسب الشركة المصنعة، لذلك يجب دائمًا تأكيد جهد الإدخال وجهد الخرج ودقة التنظيم وخصائص الاستجابة والتبريد والحماية وفقًا لمواصفات المشروع الفعلية.

ما هي الميزات الرئيسية للتقييم؟

قدرة عالية على ثلاث مراحل

يضع تصنيف 500 كيلو فولت أمبير فئة AVR هذه في التركيبات الكهربائية الكبيرة بدلاً من الأحمال المكتبية الصغيرة. قبل التثبيت، يجب على المهندسين حساب الحمل المتصل الفعلي، وبدء التشغيل الحالي، وملف تعريف الطلب، وعامل الطاقة، والتوسع المستقبلي المتوقع.

لائحة SCR الثابتة

توفر تقنية SCR تعديل الجهد الإلكتروني. وهذا مهم بشكل خاص للتطبيقات التي تتطلب تصحيحًا سريعًا للجهد وتنظيمًا متكررًا.

المراقبة والتحكم التلقائي

يجب أن يقوم AVR الصناعي بمراقبة المعلمات الكهربائية ذات الصلة بشكل مستمر وتنظيم الإخراج تلقائيًا وفقًا لنطاق التشغيل الذي تم تكوينه. يمكن لواجهة التحكم الواضحة أيضًا أن تجعل عملية التشغيل والفحص الروتيني أسهل.

وظائف الحماية

يجب تقييم معدات تنظيم الجهد ذات السعة العالية جنبًا إلى جنب مع بنية الحماية الخاصة بها. اعتمادًا على التصميم المحدد، قد تشمل الحماية حالات مثل الجهد الزائد، وانخفاض الجهد، والحمل الزائد، والدائرة القصيرة، والأخطاء المرتبطة بالطور، والسخونة الزائدة، وظروف التشغيل غير الطبيعية.

تصميم التركيبات الصناعية

عند 500 كيلو فولت أمبير، يصبح التركيب المادي أحد الاعتبارات الهندسية المهمة. يجب على فريق المشروع مراجعة أبعاد العلبة، والتهوية، وتبديد الحرارة، وتوجيه الكابلات، وتصريح الصيانة، والتأريض، والظروف البيئية، وإمكانية وصول موظفي الخدمة.

لمحة سريعة عن الاعتبارات الفنية الرئيسية

ملاحظة: يجب التأكد من المواصفات الكهربائية الدقيقة مع الشركة المصنعة للمعدات قبل الشراء لأن التكوين ونطاق الجهد والدقة والأبعاد والحماية وغيرها من المعلمات يمكن أن تختلف بين نماذج AVR.

أين يمكن استخدام AVR ثابت بقدرة 500 كيلو فولت أمبير؟

يمكن اعتبار AVR ثابت ثلاثي الطور عالي السعة للمنشآت الصناعية حيث قد تتداخل تقلبات الجهد مع أداء المعدات أو استمرارية الإنتاج. تشمل مجالات التطبيق النموذجية ما يلي:

• مصانع التصنيع:يدعم ظروف الطاقة المستقرة لآلات الإنتاج والأنظمة الآلية.
• CNC والمعدات الدقيقة:يساعد في الحفاظ على مصدر كهربائي أكثر اتساقًا لإلكترونيات التحكم الحساسة.
• الأتمتة الصناعية:مفيد للمنشآت التي تحتوي على معدات ومحركات وأجهزة استشعار وخزائن تحكم يتم التحكم فيها عن طريق PLC.
• الاتصالات والمعدات الإلكترونية:يمكن أن يساعد في إدارة عدم استقرار جهد الإمداد الذي يؤثر على الأنظمة الإلكترونية الحساسة.
• معدات الطباعة والتجهيز:يمكن للجهد المستقر أن يدعم التشغيل المتسق للآلة خلال دورات الإنتاج الطويلة.
• المرافق التجارية والبنية التحتية:يمكن تطبيقه عندما تتطلب الأحمال الكبيرة ثلاثية الطور تنظيمًا تلقائيًا للجهد.

يجب دائمًا تحديد مدى ملاءمة AVR من البيئة الكهربائية الفعلية وليس من السعة وحدها. لا يعني تصنيف 500 كيلو فولت أمبير تلقائيًا أن كل ملف تعريف تحميل 500 كيلو فولت أمبير مناسب لنفس التكوين.

كيف يجب عليك اختيار AVR الصناعي المناسب؟

يجب أن يبدأ اختيار جهاز SCR Static AVR ثلاثي الطور بقدرة 500 كيلو فولت أمبير بتقييم هندسي للنظام الكهربائي. يمكن لقائمة المراجعة التالية أن تساعد المشترين على تنظيم المتطلبات الفنية قبل طلب عرض الأسعار:

1. تسجيل الجهد الوارد.تحديد الجهد الاسمي ونطاق التذبذب الفعلي في موقع التثبيت.
2. حساب الحمل الحقيقي .ضع في اعتبارك الطلب التشغيلي الحالي وذروة الطلب وخصائص بدء تشغيل المحرك والتوسع المخطط له.
3. تحديد المعدات الحساسة.تحديد ما إذا كانت آلات CNC أو الإلكترونيات أو أنظمة التشغيل الآلي أو الأجهزة الطبية أو غيرها من الأحمال الدقيقة متصلة.
4. تأكيد التكوين على ثلاث مراحل.تحقق من عدد الأسلاك والمتطلبات المحايدة وترتيب التأريض وتوازن الطور.
5. تحديد متطلبات الإخراج.ينبغي تحديد الجهد المنظم المطلوب والتسامح المسموح به قبل الشراء.
6. مراجعة خيارات الحماية والتجاوز.يجب تضمين متطلبات الصيانة ومعالجة الأخطاء في المواصفات.
7. تحقق من شروط التثبيت.يمكن أن تؤثر درجة الحرارة والرطوبة والغبار والتهوية والارتفاع والموقع الداخلي/الخارجي ومساحة الصيانة على اختيار المعدات.

بالنسبة للمشترين الذين يقومون بمقارنة حلول تثبيت الجهد الصناعي، فإن النقطة المرجعية المفيدة هي التمييز بين تقنية AVR الثابتة SCR والتنظيم التقليدي القائم على المؤازرة. يعتمد الاختيار المناسب على الاستجابة المطلوبة وخصائص الحمل والظروف البيئية واستراتيجية الخدمة والتصميم الإجمالي للنظام.

ما هي الفوائد التشغيلية التي يمكن أن تتوقعها الشركات؟

تمتد قيمة AVR ذات السعة العالية إلى ما هو أبعد من مجرد تغيير الجهد. عند تحديد الحجم والتركيب بشكل صحيح، يمكن أن يشكل تنظيم الجهد جزءًا من استراتيجية أوسع لتحسين الاتساق الكهربائي.

تشمل الفوائد التشغيلية المحتملة ما يلي:

• ظروف الجهد أكثر اتساقا للمعدات النهائية.
• تقليل التعرض لتقلبات الجهد ضمن نطاق التشغيل المصمم للمنظم.
• استجابة إلكترونية سريعة مقارنة بأنظمة التنظيم المعدلة ميكانيكيا.
• اعتماد أقل على تحريك مكونات الضبط الميكانيكي.
• تحسين الملاءمة للأنظمة الصناعية التي تعمل بشكل مستمر.
• نهج أكثر تنظيما لإدارة متطلبات جودة الطاقة.

ومع ذلك، فإن AVR ليس بديلاً عالميًا للمعدات الأخرى ذات جودة الطاقة. إن تنظيم الجهد، والحماية من زيادة التيار، والترشيح التوافقي، وتصحيح عامل القدرة، والطاقة الاحتياطية، وأنظمة إمداد الطاقة غير المنقطعة تعالج مشكلات كهربائية مختلفة. يجب أن يحدد التقييم الكامل للمشروع الوظائف المطلوبة بالفعل.

الأسئلة المتداولة

ماذا يعني 500 كيلو فولت أمبير في AVR ثابت؟

يمثل 500 كيلو فولت أمبير قدرة الطاقة الظاهرة المقدرة لـ AVR. يعتمد الحمل العملي القابل للاستخدام على تكوين المعدات وعامل الطاقة وظروف التشغيل ونوع الحمل والحدود المحددة من قبل الشركة المصنعة.

لماذا نستخدم تقنية SCR بدلاً من نظام المؤازرة الميكانيكية؟

تستخدم تقنية SCR تبديل أشباه الموصلات بدلاً من الضبط الميكانيكي الذي يحركه المحرك. يمكن أن يوفر ذلك تنظيمًا إلكترونيًا سريعًا ويقلل التآكل الميكانيكي، مما يجعل التنظيم الثابت جذابًا للتطبيقات ذات الأحمال الكهربائية الديناميكية.

هل جهاز AVR الثابت ثلاثي الطور بقدرة 500 كيلو فولت أمبير SCR مناسب لكل مصنع؟

لا، فالقدرة وحدها لا تحدد مدى الملاءمة. يجب على المهندسين التحقق من جهد الإدخال، وجهد الخرج، ونطاق التذبذب، والتردد، وملف تعريف الحمل، وتكوين الطور، والظروف البيئية، ومتطلبات الحماية، ومساحة التثبيت قبل اختيار النموذج.

ما هي المعدات التي يمكن أن تستفيد من تثبيت الجهد؟

قد تستفيد الآلات الصناعية وأنظمة CNC ومعدات التشغيل الآلي وأنظمة التحكم الإلكترونية ومعدات الاتصالات وآلات الطباعة وغيرها من الأحمال الحساسة للجهد عندما يؤثر جهد الإمداد غير المستقر على التشغيل.

ما هي المعلومات التي يجب أن أقدمها عند طلب عرض أسعار AVR؟

توفير السعة المطلوبة، وجهد الإدخال والإخراج، والتردد، وتكوين الأسلاك ثلاثية الطور، ونطاق تقلب الجهد، ونوع الحمل، وبيئة التثبيت، ومتطلبات الحماية، وأي اتصالات خاصة أو متطلبات تجاوز. يمكن أيضًا أن تساعد قائمة التحميل أو الرسم التخطيطي الكهربائي أحادي الخط المهندسين في تحديد التكوين المناسب.

خاتمة

A 3 مراحل 500 كيلو فولت أمبير SCR Static AVRتم تصميمه لتنظيم الجهد ثلاثي الطور عالي السعة حيث يكون التحكم الإلكتروني السريع وظروف الطاقة المستقرة أمرًا مهمًا. إن هندستها القائمة على SCR وقدرتها على التنظيم التلقائي وقدرتها على المستوى الصناعي تجعل هذه التكنولوجيا ذات صلة بالتصنيع والأتمتة والآلات الدقيقة والتطبيقات الأخرى الحساسة للطاقة. للحصول على نتيجة موثوقة للمشروع، يجب على المشترين تقييم البيئة الكهربائية الكاملة بدلاً من اختيار AVR بناءً على تصنيف 500 كيلو فولت أمبير فقط. إذا كنت تخطط لمشروع تثبيت جهد عالي الطاقة وتحتاج إلى مساعدة في تأكيد التكوين المناسب،اتصل بنافي KTAC لمناقشة متطلبات الجهد الخاص بك، وخصائص الحمل، وظروف التثبيت، واحتياجات التطبيق.
