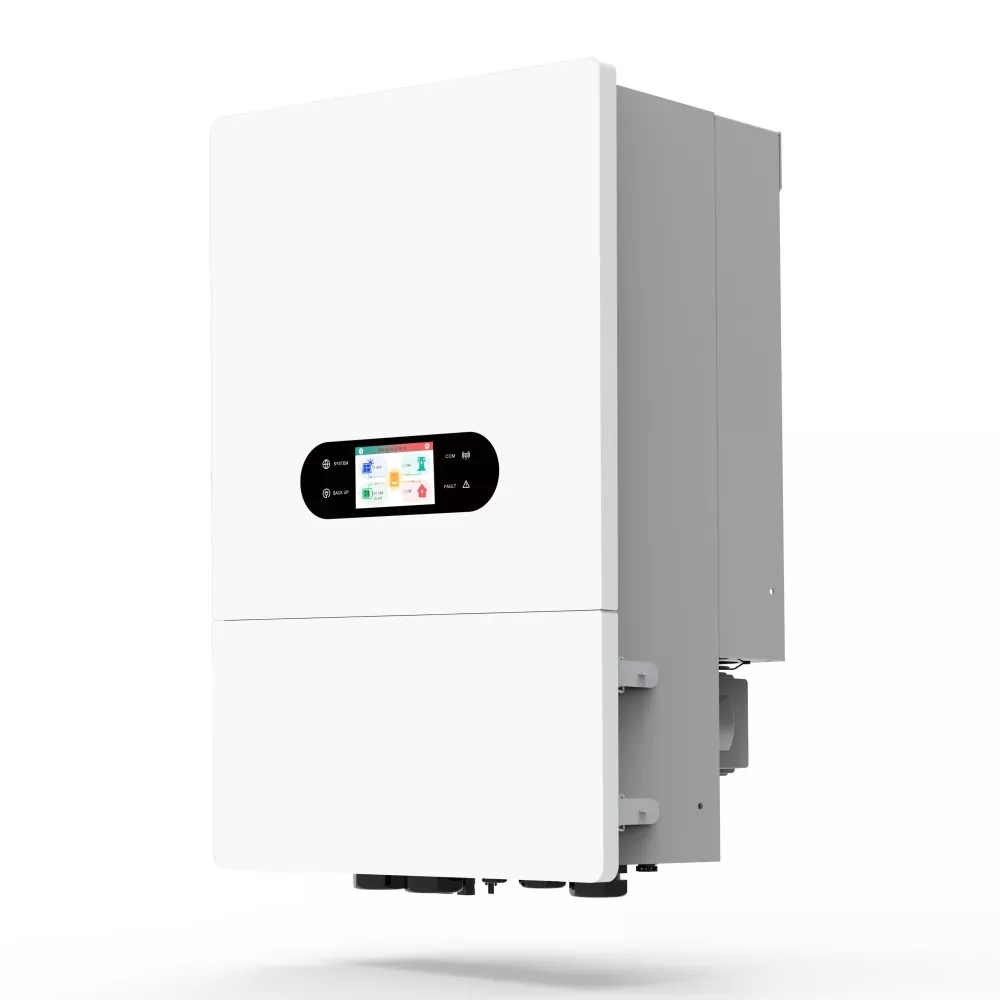

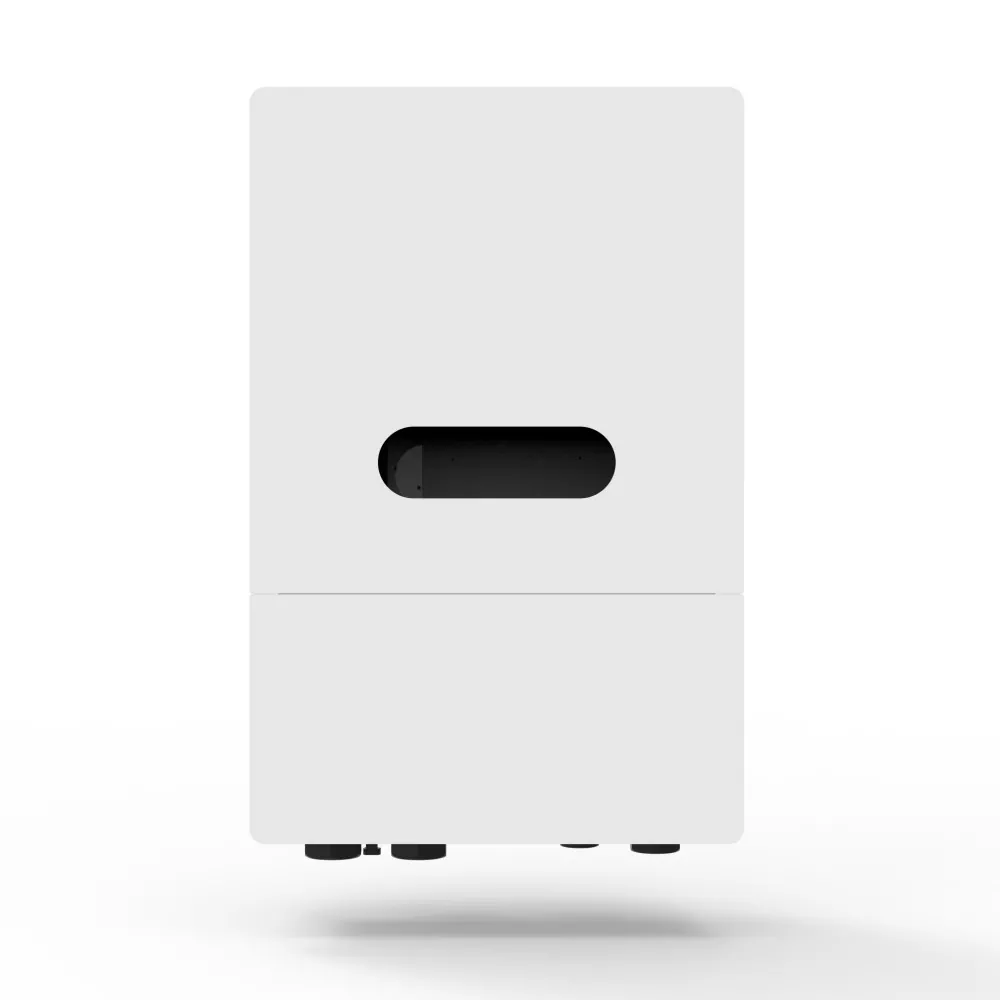

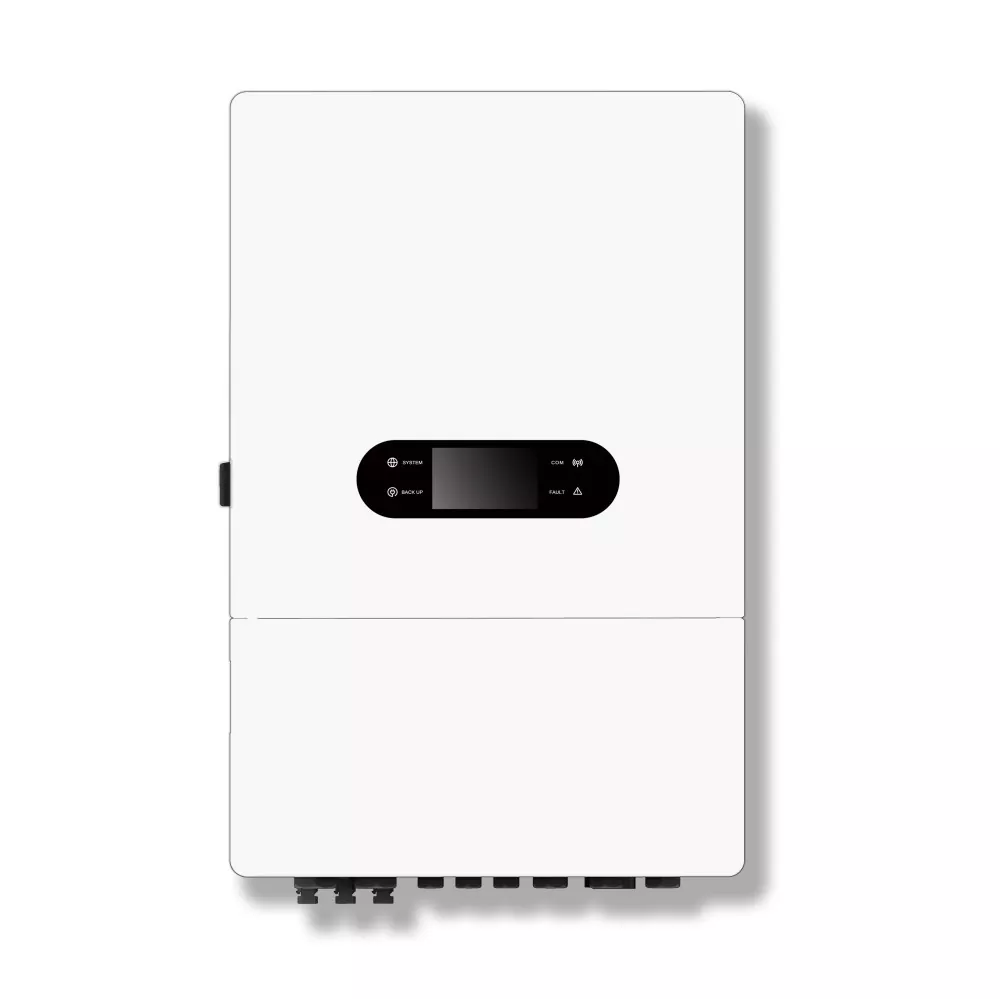

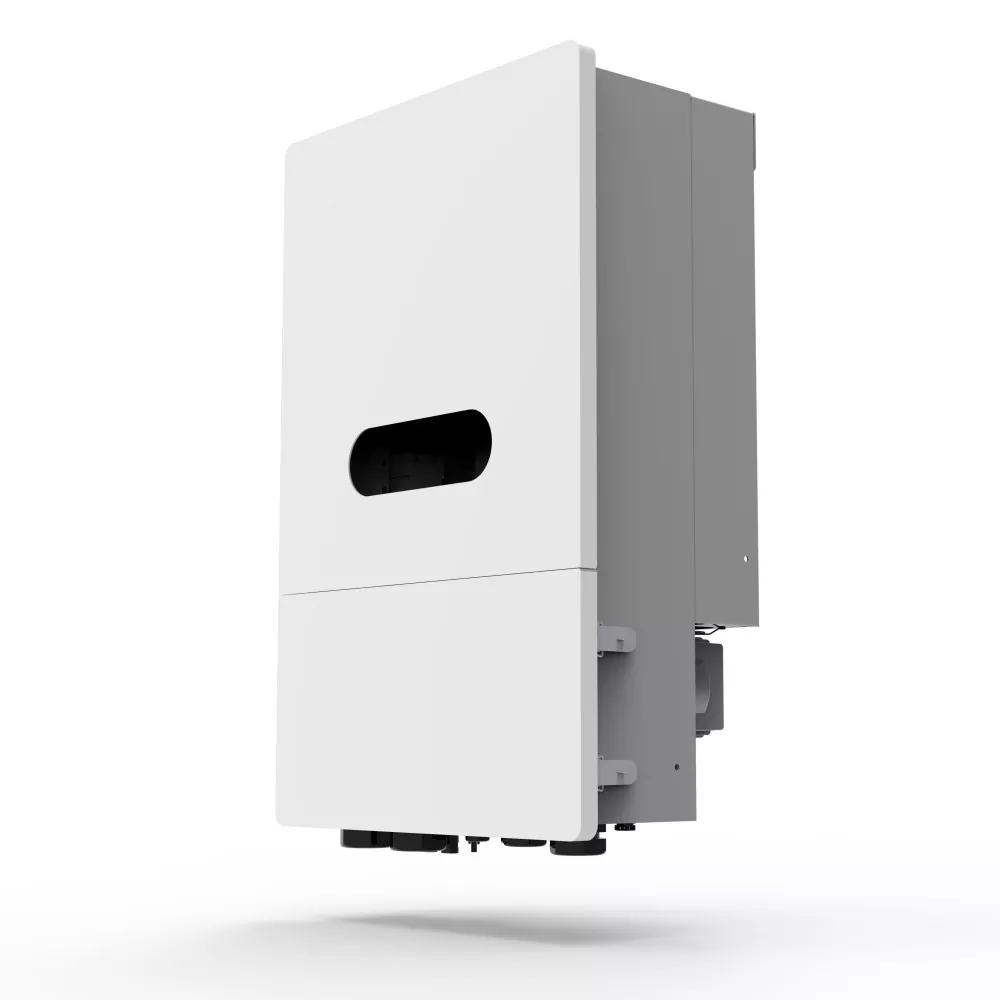

تم تصميم عاكس الطاقة الشمسية الهجين ثلاثي الطور بقدرة 15 كيلو وات (الطراز: SUN-15KS48P3) لتلبية متطلبات الطاقة العالية والاستهلاك العالي للطاقة. بالمقارنة مع الطرازات القياسية، فإن قدرة شحن/تفريغ البطارية بقدرة 280 أمبير تسمح لها بالاقتران مع مجموعات البطاريات التي تتجاوز 300 أمبير، مما يتيح الشحن الكامل خلال 30 دقيقة فقط. يدعم تصميم MPPT عالي التيار مصفوفات كهروضوئية أكبر (أقصى مدخل للتيار المستمر يزيد عن 30 كيلو وات)، مما يحافظ على خرج طاقة عالي حتى في ظروف الإضاءة المنخفضة أو أثناء الشتاء.
إنه يوفر قدرة تحميل زائد خارج الشبكة بنسبة 200% (30 كيلووات لمدة 15 ثانية)، مما يسمح ببدء التشغيل الآمن للأحمال المطلوبة مثل المحركات الحثية ثلاثية الطور وضواغط تكييف الهواء المركزية. تتوافق الوحدة مع المعايير الدولية مثل IEC62109 وEN50549-1، وتدعم التغذية المرتبطة بالشبكة، والنسخ الاحتياطي خارج الشبكة، وتكامل المولدات - مما يجعلها مثالية للمصانع والمزارع الكبيرة والمجمعات التجارية ومحطات الطاقة بالجزيرة.
وفي الوضع خارج الشبكة، فإنه يدعم ذروة الحمل الزائد بنسبة 200% (لمدة 15 ثانية)، مما يؤدي بسهولة إلى قيادة الأحمال عالية التيار مثل مضخات المياه الكبيرة وضواغط الهواء والمصاعد. مع كفاءة إجمالية تبلغ 98% وواجهات المولدات المدمجة واتصالات BMS الذكية، فهو بمثابة النواة المثالية لأنظمة الطاقة الاحتياطية الثقيلة خارج الشبكة وأنظمة الطاقة الاحتياطية ثلاثية الطور.
| نموذج | صن-15KS48P3 |
|
المعلمة |
قيمة |
|
بيانات إدخال البطارية |
|
|
نوع البطارية |
بطارية ليثيوم أو حمض الرصاص |
|
تصنيف جهد البطارية |
48 فولت |
|
الحد الأقصى لجهد الشحن |
<60 (قابل للتكوين) |
|
الحد الأقصى لتيار الشحن/التفريغ |
280 أ |
|
بيانات إدخال الطاقة الكهروضوئية |
|
|
الحد الأقصى لطاقة إدخال التيار المستمر |
30000 واط |
|
الحد الأقصى لجهد إدخال التيار المستمر |
1000 فولت |
|
نطاق جهد التشغيل MPPT |
200 ~ 800 فولت |
|
بدء الجهد |
150 فولت |
|
الحد الأقصى لتيار الإدخال |
36/20 أ |
|
رقم مبت |
2 |
|
معلمات إخراج التيار المتردد (على الشبكة) |
|
|
الحد الأقصى من قوة الإخراج الواضحة |
16500 واط |
|
تصنيف الجهد الناتج |
380/400 فولت |
|
تردد الإخراج المقدر |
50/60 هرتز |
|
ماكس الناتج الحالي |
24 أ |
|
عامل الطاقة الناتج |
1 (-0.8 متقدم~+0.8 متخلف) |
|
معلمات إخراج التيار المتردد (خارج الشبكة) |
|
|
تصنيف انتاج الطاقة الواضحة |
15000 واط |
|
الحد الأقصى من قوة الإخراج الواضحة |
> 200%، 15 ثانية |
|
تصنيف الجهد الناتج |
380/400 فولت |
|
تردد الإخراج المقدر |
50/60 هرتز |
|
ماكس الناتج الحالي |
22.8 أ |
|
كفاءة |
|
|
أقصى قدر من الكفاءة |
98% |
|
أقصى قدر من الكفاءة |
94.5% |
|
كفاءة أوروبا |
97.5% |
|
حماية |
|
|
كفاءة الذروة |
98% |
|
الأعلى. كفاءة MPPT |
99.9% |
|
حماية |
|
|
المدخلات الكهروضوئية حماية قطبية عكسية |
نعم |
|
كشف مقاومة العزل الكهروضوئي |
نعم |
|
كشف التيار المتبقي |
نعم |
|
الإخراج على الحماية الحالية |
نعم |
|
الإخراج على الحماية الحالية |
نعم |
|
إخراج أكثر من حماية الجهد |
نعم |
|
البيانات الأساسية |
|
|
درجة حرارة التشغيل |
-25 درجة مئوية ~ 60 درجة مئوية (تناقص التردد فوق 45 درجة مئوية) |
|
درجة حرارة التخزين |
-30 ~ 65 درجة مئوية |
|
الرطوبة النسبية |
0~95% |
|
ارتفاع العمل |
≥4000 م (تناقص التردد فوق 2000 م) |
|
تبريد |
تبريد الهواء القسري الذكي |
|
ضوضاء |
<55 ديسيبل |
|
وزن |
43 كجم |
|
الأبعاد (العرض*الارتفاع*العمق) |
475*750*256 مللي متر |
|
فئة الحماية |
IP66 |
|
طوبولوجيا |
عزل التردد العالي (جانب البطارية) |
|
معيار |
|
|
معيار السلامة/معيار EMC |
ملحوظة/T32004-2018، IEC62109، IEC61000، IS16169 وIS16221(BIS) |
|
معيار متصل بالشبكة |
IEC61727، EN50549-1، VDE-4105، NRS-097-2-1، OVE-Richtinie R25، UNE217001/2، الأمر رقم 140 |
|
معيار آخر |
IEC61683، IEC62116، EN50530، IEC60068 |
نقاط البيع الرئيسية
1. تيار شحن/تفريغ عالي للغاية 280A
مع تيار شحن وتفريغ أقصى يبلغ 280 أمبير، يدعم عاكس الطاقة الشمسية الهجين ثلاثي الطور بقدرة 15 كيلو وات الشحن والتفريغ السريع لأنظمة بطاريات الليثيوم 48 فولت بمعدلات تتجاوز 0.5 درجة مئوية، مما يلبي متطلبات تخزين الطاقة عالية الإنتاجية.
2. 20A تيار الإدخال عالي جدًا MPPT
يتميز بقنوات MPPT مزدوجة؛ تدعم القناة الثانية أقصى تيار إدخال يبلغ 20 أمبير، مما يتوافق تمامًا مع الوحدات الكهروضوئية كبيرة الحجم مقاس 210 مم/182 مم (المقدرة > 20 أمبير). وهذا يسمح بعدد أقل من السلاسل وتقليل تكاليف الكابلات.
3. 200% ذروة الحمل الزائد خارج الشبكة
في الوضع خارج الشبكة، يدعم النظام طاقة قصوى تبلغ 30 كيلووات لمدة 15 ثانية (استنادًا إلى خرج مقدر بـ 15 كيلووات)، ويتعامل بسهولة مع تيارات التدفق العالية المطلوبة لبدء تشغيل المحركات والضواغط والرافعات ثلاثية الطور.
4. قدرة كبيرة على الحجم الكهروضوئي
يدعم نسبة تضخيم الطاقة الكهروضوئية بنسبة 200% مع طاقة إدخال تيار مستمر قصوى تبلغ 30 كيلووات. يؤدي ذلك إلى زيادة استخدام موارد الطاقة الشمسية إلى أقصى حد، مما يضمن توفير طاقة كافية لشحن البطارية حتى أثناء الأيام الملبدة بالغيوم أو في الصباح الباكر/ساعات المساء المتأخرة.
5. إدارة الطاقة الهجينة الذكية
يشتمل على واجهة تشغيل تلقائية مدمجة للمولد والتي تتحكم تلقائيًا في المولد بناءً على مستويات جهد البطارية، مما يضمن إمداد الطاقة دون انقطاع على مدار الساعة طوال أيام الأسبوع للأنظمة خارج الشبكة. يدعم أيضًا وظائف تغذية الشبكة ومكافحة التدفق العكسي (صفر تصدير).
6. الحماية الشاملة والموثوقية العالية
مجهزة بحماية القطبية العكسية الكهروضوئية، ومراقبة العزل، وحماية تيار التسرب، وحماية الجهد الزائد/التيار الزائد/ماس كهربائى. يستخدم تبريد الهواء الذكي ويعمل في نطاق درجة حرارة واسع يتراوح من -25 درجة مئوية إلى 60 درجة مئوية (يتطلب تخفيض السرعة).
مناسبة للمصانع الصغيرة ومصانع تجهيز الأغذية ومحلات تصليح السيارات. توفر الطاقة الشمسية المولدة خلال النهار المعدات الثقيلة (ضواغط الهواء، وآلات اللحام، وآلات النجارة) بينما تقوم في نفس الوقت بتخزين الطاقة للنوبات الليلية أو احتياجات الإنتاج الطارئة.
يعمل على تشغيل مضخات الآبار العميقة ثلاثية الطور بقدرة 10-15 كيلووات ومزودة بمجموعات بطاريات تتجاوز 50 كيلووات في الساعة، مما يتيح الري ومعالجة الأعلاف على مدار الساعة في المناطق التي لا تصلها الشبكة.
بمثابة جوهر المراجحة في وادي الذروة والطاقة الاحتياطية في حالات الطوارئ. تدعم القدرة البالغة 15 كيلوواط الأحمال الحيوية مثل الإضاءة والمصاعد وأنظمة التدفئة والتهوية وتكييف الهواء والخوادم، مما يضمن التبديل السلس أثناء انقطاع الشبكة.
في مناطق التعدين النائية، ومحطات الاتصالات الأساسية، والمواقع الحدودية، يعمل النظام جنبًا إلى جنب مع مولدات الديزل لتوفير إمدادات طاقة ذكية مع إعطاء الأولوية للطاقة الكهروضوئية، واستخدام البطاريات للتخزين المؤقت، واستخدام المولدات للمكملات وبالتالي تقليل استهلاك الوقود بشكل كبير.
يعد عاكس الطاقة الشمسية الهجين ثلاثي الطور بقدرة 15 كيلو وات نموذجًا رائدًا عالي الطاقة، ونحن ندرك أن المشاريع التجارية والصناعية واسعة النطاق غالبًا ما تأتي بمتطلبات فنية وعلامات تجارية فريدة. تقدم KTAC خيارات تخصيص مرنة لضمان دمج العاكس بسلاسة في تطبيقك المحدد.
العلامة التجارية المرئية: لون مخصص للعلبة وطباعة الشعار الدائم (طباعة الشاشة أو النقش بالليزر) للتوافق مع هوية علامتك التجارية.
مطابقة بروتوكول BMS: التكوين المسبق لمعلمات الاتصال CAN/RS485 لبطاريات الليثيوم التابعة لجهات خارجية (على سبيل المثال، Pylontech، BYD، LG)، مما يضمن تكامل BMS بالتوصيل والتشغيل دون تصحيح الأخطاء في الموقع.
الإعدادات المسبقة لمعلمات المصنع: قم بتعيين أوضاع التشغيل الافتراضية (الاستهلاك الذاتي، ومراجحة وادي الذروة، وأولوية النسخ الاحتياطي)، وحدود تغذية الشبكة، ومعلمات شحن/تفريغ البطارية قبل الشحن - مما يقلل من وقت التشغيل في الموقع.
منطق التشغيل التلقائي للمولد: اضبط عتبات تشغيل الاتصال الجاف (جهد البطارية أو نسبة التحميل) لتتوافق مع تفضيلات تشغيل/إيقاف المولد الخاص بك.
التعبئة والتغليف والتوثيق: عمل فني مخصص للصندوق وأدلة مستخدم متعددة اللغات (الإنجليزية والفرنسية والإسبانية والعربية والروسية) مصممة خصيصًا لأسواق التصدير الخاصة بك.
الضبط المسبق للنظام الموازي: بالنسبة للمشاريع متعددة الوحدات (ما يصل إلى 6 وحدات بالتوازي)، يمكن لفريقنا الهندسي تكوين العناوين الرئيسية/التابعة ومعلمات الاتصال مسبقًا لتبسيط عملية التثبيت.
المهلة الزمنية للطلبات المخصصة: 10-15 يومًا.
اتصل بفريقنا الفني لمناقشة متطلبات مشروعك المحددة.
خرج طاقة أعلى: 15 كيلو واط مقابل 12 كيلو واط، مناسب للأحمال الثقيلة.
تيار شحن أعلى: 280 أمبير مقابل 250 أمبير، متوافق مع البطاريات ذات السعة الأكبر ويتيح شحنًا أسرع.
تيار MPPT أعلى: 20 أمبير مقابل 18 أمبير على القناة الثانية، مما يدعم أحدث الوحدات الكهروضوئية عالية التيار.
قدرة تحميل زائد أقوى: 30 كيلووات لمدة 15 ثانية، قادرة على تشغيل المحركات بتيارات تشغيل عالية.
يوصى باستخدام بطارية بسعة ≥ 280 أمبير (شحن 0.5 درجة مئوية)؛ السعة المثالية هي 400-600 أمبير. وحدة البطارية 51.2 فولت 314 أمبير (الحد الأقصى للشحن/التفريغ المستمر 200 أمبير) لا يمكنها الاستفادة الكاملة من 280 أمبير بمفردها؛ يجب توصيل وحدتين بالتوازي (بإجمالي 600 أمبير+) أو يجب اختيار بطارية ذات معدل C أعلى.
نعم. يدعم SUN-15KS48P3 التوصيل المتوازي لما يصل إلى 6 وحدات، مما يسمح بإجمالي خرج طاقة يصل إلى 90 كيلووات.
يوصى بتوصيل 2-3 سلاسل من الوحدات الكهروضوئية لكل قناة MPPT (مع ضمان بقاء إجمالي التيار ضمن الحدود): قم بتوصيل سلسلتين بـ MPPT1 (كل سلسلة ≥18A) وسلسلتين بـ MPPT2 (كل سلسلة ≥20A). يجب أن يكون إجمالي طاقة الوحدة الكهروضوئية ضمن 30 كيلو واط، ويجب ألا يتجاوز جهد الدائرة المفتوحة 1000 فولت.
نعم. يقوم العاكس بإخراج جهد متوازن ثلاثي الطور، مما يسمح بتوصيل الأحمال أحادية الطور بالمراحل المعنية؛ ومع ذلك، تأكد من أن التيار لكل مرحلة لا يتجاوز 22.8A (مصنف) أو 34.2A (الذروة على المدى القصير). يوصى بتوزيع الأحمال بالتساوي قدر الإمكان.
فترة الضمان القياسية هي 5 سنوات؛ يرجى استشارة فريقنا الفني لمعرفة الشروط والأحكام المحددة.
