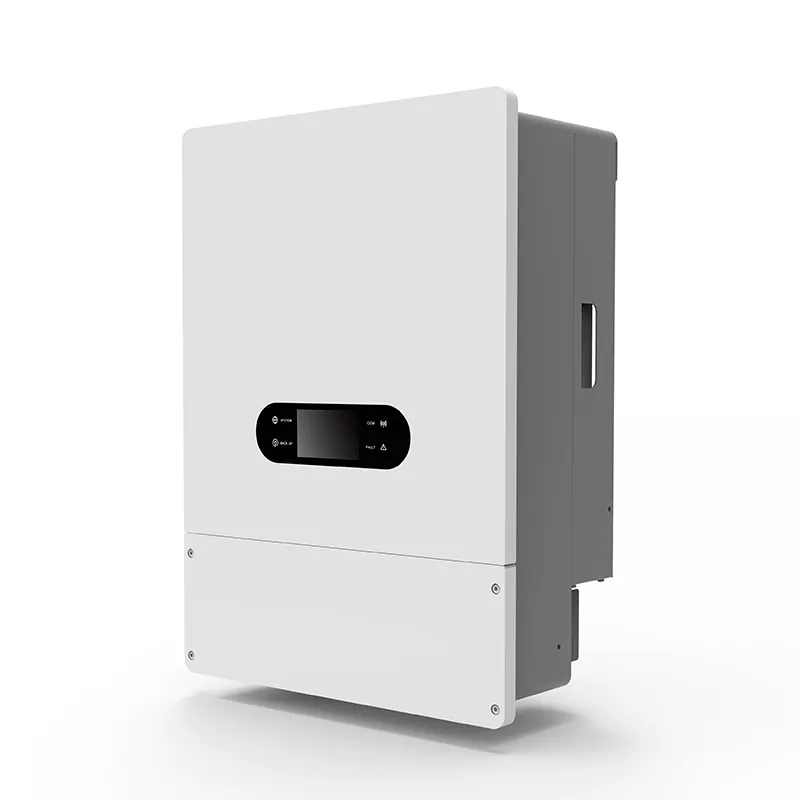

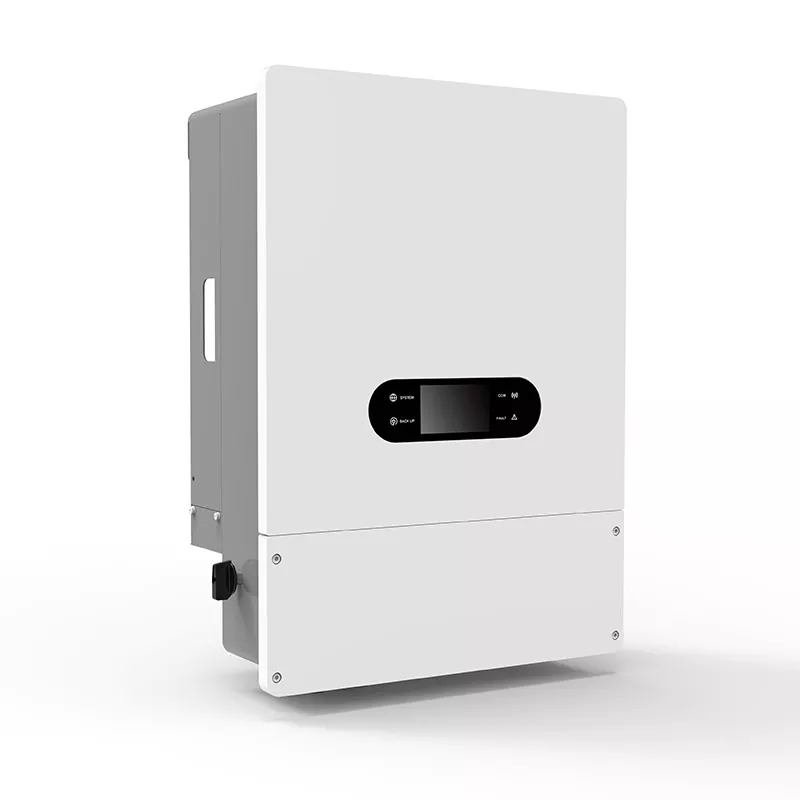

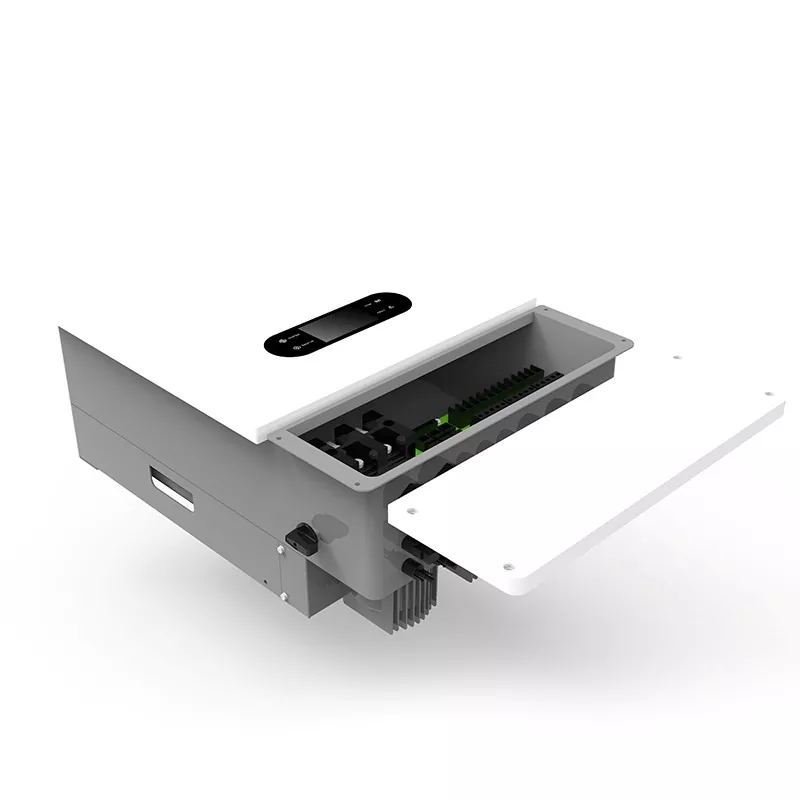

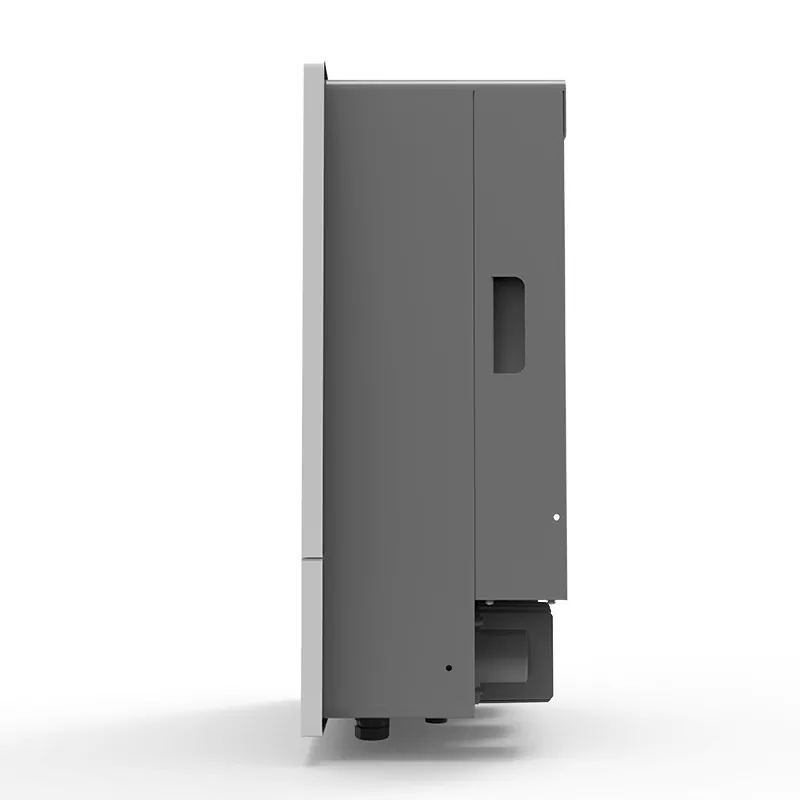

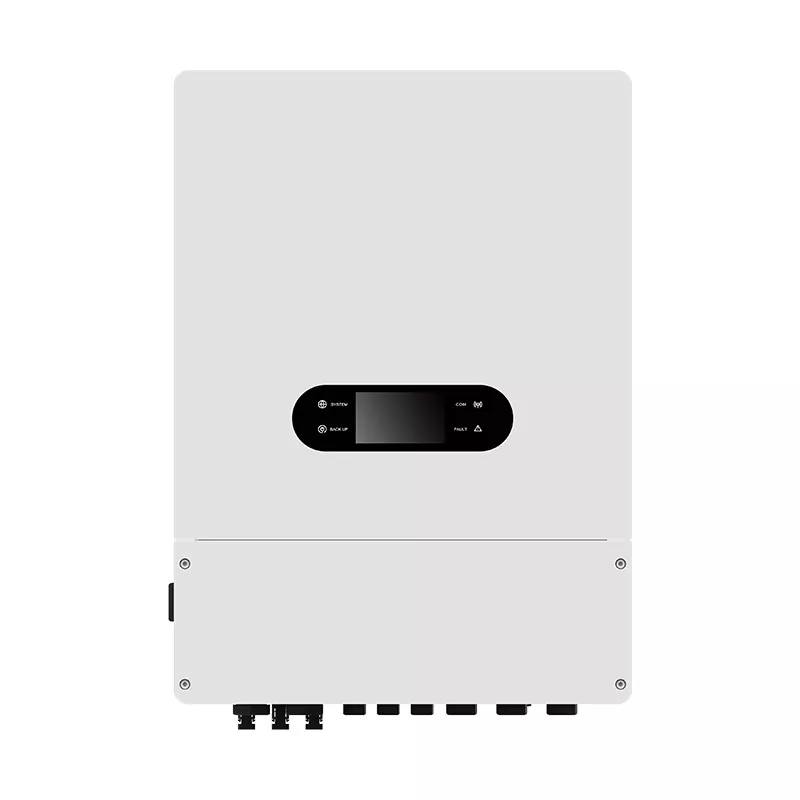

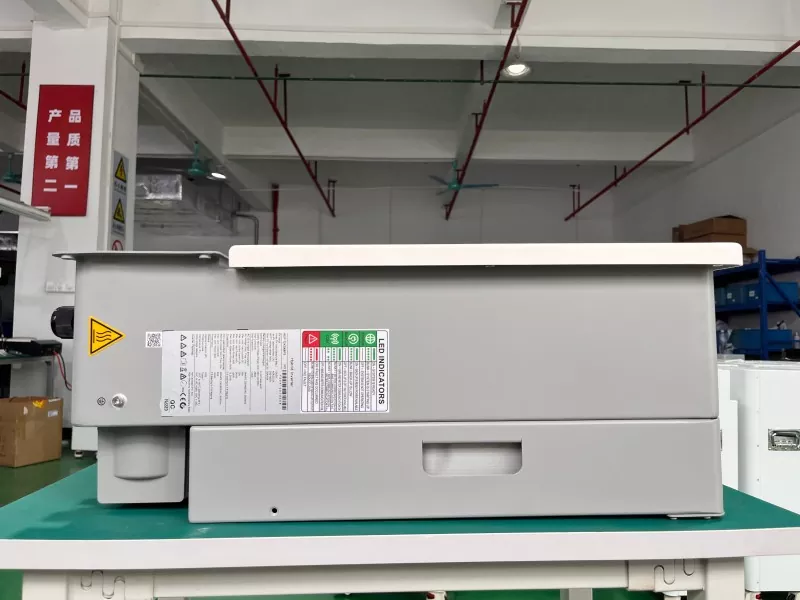

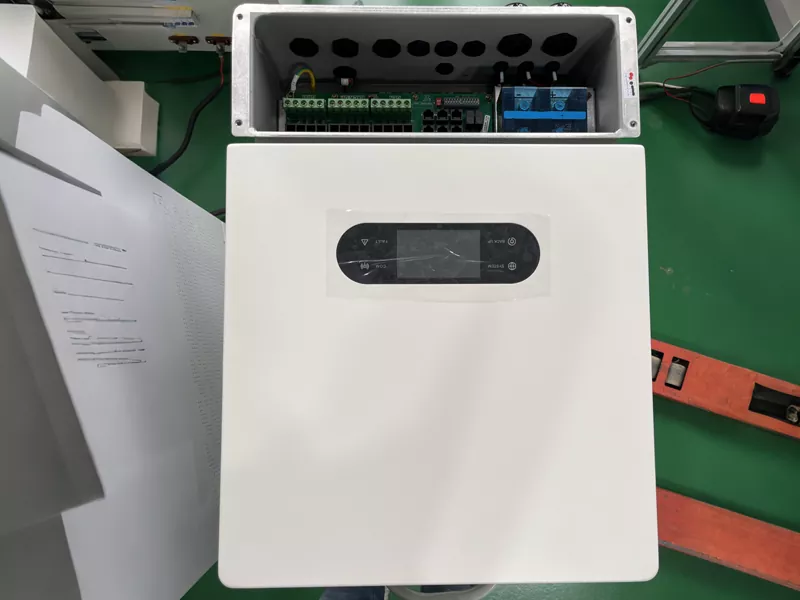

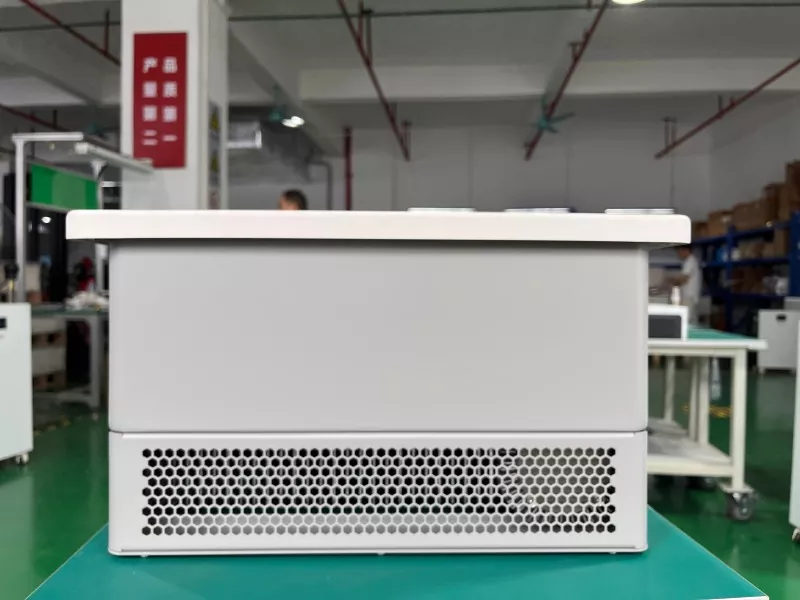

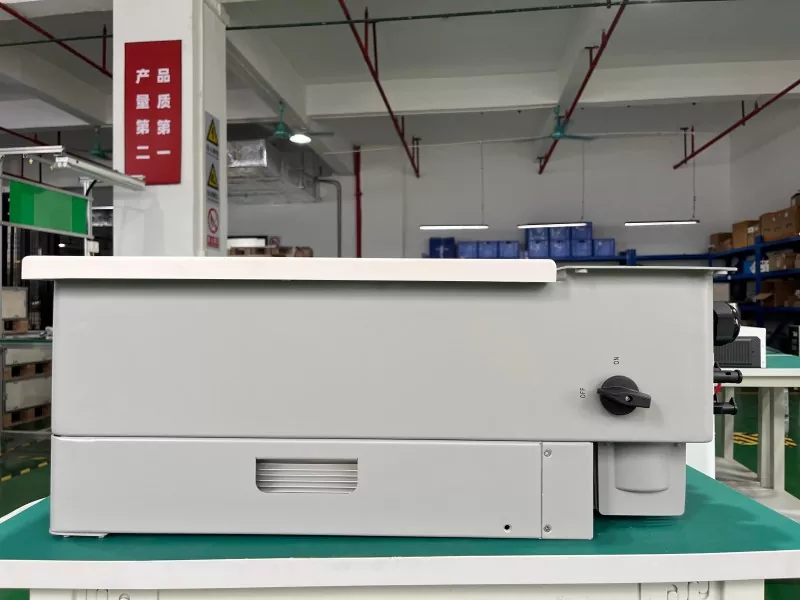

تم تصميم العاكس الشمسي الهجين ثلاثي الطور بقدرة 12 كيلو وات (SUN-12KS48P3) للأسواق الأوروبية والعالمية، حيث يدمج الشحن الكهروضوئي وتخزين البطاريات وتغذية الشبكة وقدرات النسخ الاحتياطي خارج الشبكة في وحدة واحدة.
ويسمح تصميمها الفريد بنسبة زيادة حجم الطاقة الكهروضوئية بنسبة 200%، مما يتيح توصيل المزيد من الوحدات الكهروضوئية لضمان شحن البطارية وتلبية متطلبات الأحمال خارج الشبكة حتى في ظروف الإضاءة المنخفضة.
ويتميز بواجهة اتصال ذكية مدمجة لنظام BMS لتحقيق التكامل السلس مع أنظمة بطاريات الليثيوم السائدة (مثل Pylontech وBYD). يتوافق المنتج مع العديد من معايير الاتصال بالشبكة الدولية، بما في ذلك NB/T32004، وIEC62109، وEN50549-1، مما يجعله مناسبًا للمصانع والمزارع ومباني المكاتب والمناطق النائية التي تتطلب طاقة ثلاثية الطور.
مع أقصى تيار شحن/تفريغ يبلغ 250 أمبير وقوة ذروة خارج الشبكة تدعم الحمل الزائد بنسبة 200% (لمدة 15 ثانية)، يمكنه التعامل مع الأحمال المفاجئة من المحركات والضواغط. إنه يتميز بكفاءة قصوى تصل إلى 98%، ويدعم إدخال المولد والمراقبة عن بعد، ويوفر تحويل طاقة مستقر وموثوق به للأحمال ثلاثية الطور.
| نموذج | صن-12KS48P3 |
|
المعلمة |
قيمة |
|
بيانات إدخال البطارية |
|
|
نوع البطارية |
بطارية ليثيوم أو حمض الرصاص |
|
تصنيف جهد البطارية |
48 فولت |
|
الحد الأقصى لجهد الشحن |
<60 (قابل للتكوين) |
|
الحد الأقصى لتيار الشحن/التفريغ |
250 أ |
|
بيانات إدخال الطاقة الكهروضوئية |
|
|
الحد الأقصى لطاقة إدخال التيار المستمر |
24000 واط |
|
الحد الأقصى لجهد إدخال التيار المستمر |
1000 فولت |
|
نطاق جهد التشغيل MPPT |
200 ~ 800 فولت |
|
بدء الجهد |
150 فولت |
|
الحد الأقصى لتيار الإدخال |
36/18 أ |
|
رقم مبت |
2 |
|
معلمات إخراج التيار المتردد (على الشبكة) |
|
|
الحد الأقصى من قوة الإخراج الواضحة |
13200 واط |
|
تصنيف الجهد الناتج |
380/400 فولت |
|
تردد الإخراج المقدر |
50/60 هرتز |
|
ماكس الناتج الحالي |
20 أ |
|
عامل الطاقة الناتج |
1 (-0.8 متقدم~+0.8 متخلف) |
|
معلمات إخراج التيار المتردد (خارج الشبكة) |
|
|
تصنيف انتاج الطاقة الواضحة |
12000 واط |
|
الحد الأقصى من قوة الإخراج الواضحة |
> 200%، 15 ثانية |
|
تصنيف الجهد الناتج |
380/400 فولت |
|
تردد الإخراج المقدر |
50/60 هرتز |
|
ماكس الناتج الحالي |
20 أ |
|
كفاءة |
|
|
أقصى قدر من الكفاءة |
98% |
|
أقصى قدر من الكفاءة |
94.5% |
|
كفاءة أوروبا |
97.5% |
|
حماية |
|
|
كفاءة الذروة |
98% |
|
الأعلى. كفاءة MPPT |
99.9% |
|
حماية |
|
|
المدخلات الكهروضوئية حماية قطبية عكسية |
نعم |
|
كشف مقاومة العزل الكهروضوئي |
نعم |
|
كشف التيار المتبقي |
نعم |
|
الإخراج على الحماية الحالية |
نعم |
|
الإخراج على الحماية الحالية |
نعم |
|
إخراج أكثر من حماية الجهد |
نعم |
|
البيانات الأساسية |
|
|
درجة حرارة التشغيل |
-25 درجة مئوية ~ 60 درجة مئوية (تناقص التردد فوق 45 درجة مئوية) |
|
درجة حرارة التخزين |
-30 ~ 65 درجة مئوية |
|
الرطوبة النسبية |
0~95% |
|
ارتفاع العمل |
≥4000 م (تناقص التردد فوق 2000 م) |
|

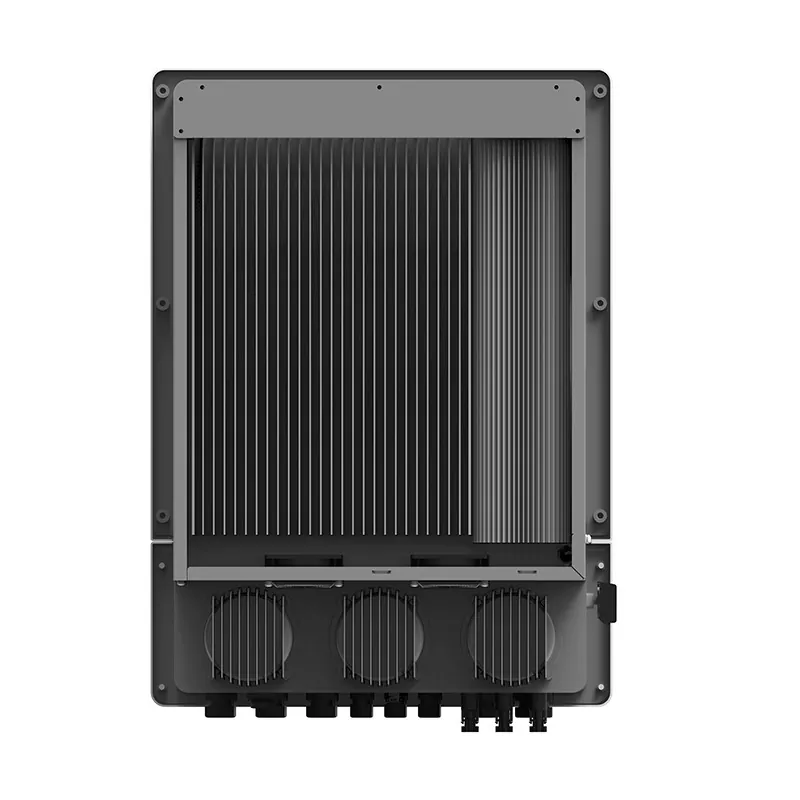

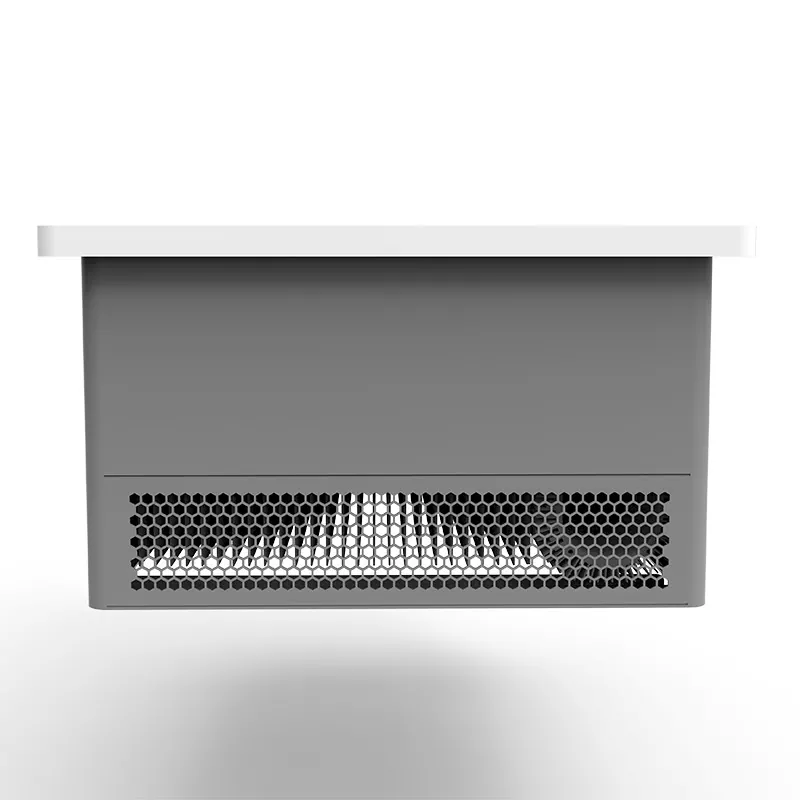

تبريد |
تبريد الهواء القسري الذكي |
|
ضوضاء |
<55 ديسيبل |
|
وزن |
38 كجم |
|
الأبعاد (العرض*الارتفاع*العمق) |
475*683*256 مللي متر |
|
فئة الحماية |
IP66 |
|
طوبولوجيا |
عزل التردد العالي (جانب البطارية) |
|
معيار |
|
|
معيار السلامة/معيار EMC |
ملحوظة/T32004-2018، IEC62109، IEC61000، IS16169 وIS16221(BIS) |
|
معيار متصل بالشبكة |
IEC61727، EN50549-1، VDE-4105، NRS-097-2-1، OVE-Richtinie R25، UNE217001/2، الأمر رقم 140 |
|
معيار آخر |
IEC61683، IEC62116، EN50530، IEC60068 |

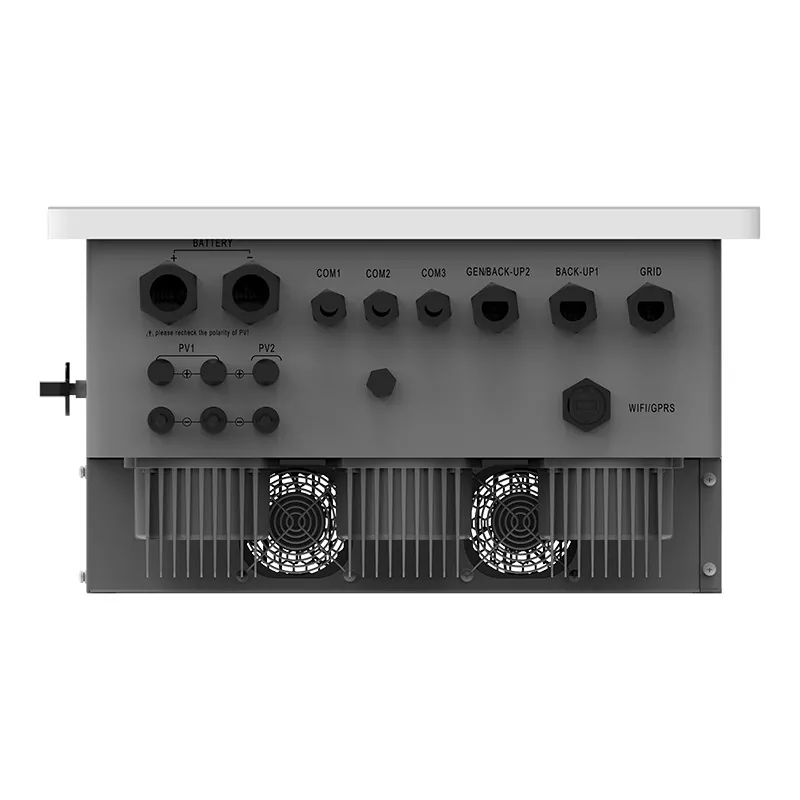

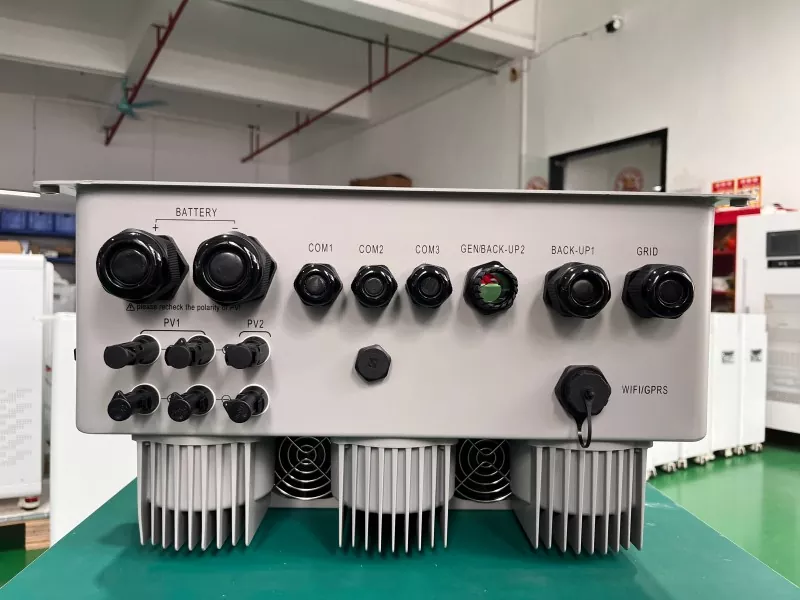

قنوات MPPT مزدوجة (أقصى تيار إدخال 36 أمبير/18 أمبير) مع نطاق جهد تشغيل واسع وجهد بدء تشغيل منخفض؛ متوافق تمامًا مع الوحدات الكهروضوئية عالية الطاقة 18A لتعزيز كفاءة توليد الطاقة في ظروف الإضاءة المنخفضة.
الحد الأقصى لتيار الشحن/التفريغ يصل إلى 250 أمبير، مما يدعم الشحن والتفريغ السريع لتلبية متطلبات إنتاجية الطاقة العالية. جهد البطارية المقدر 48 فولت؛ متوافق مع كل من بطاريات الليثيوم والرصاص الحمضية. 3. قدرة التحميل الزائد خارج الشبكة بنسبة 200%
في الوضع خارج الشبكة، يمكن أن تصل الطاقة القصوى إلى 200% من الطاقة المقدرة لمدة 15 ثانية، مما يؤدي بسهولة إلى بدء الأحمال الحثية مثل المحركات ثلاثية الطور، ومكيفات الهواء، ومضخات المياه.
يدعم عاكس الطاقة الشمسية الهجين ثلاثي الطور بقدرة 12 كيلو وات التغذية المرتبطة بالشبكة والتشغيل المستقل خارج الشبكة، مع أوضاع قابلة للتكوين (الاستهلاك الذاتي، ومراجحة وادي الذروة، وأولوية الطاقة الاحتياطية).
يدعم تكامل المولدات؛ يتميز بحماية مدمجة مضادة للتدفق العكسي ومضادة للجزيرة. يتواصل مع BMS عبر RS485 وCAN والواجهات الأخرى لمراقبة حالة البطارية في الوقت الفعلي.
يتضمن حماية القطبية العكسية الكهروضوئية، والكشف عن مقاومة العزل، والكشف عن تيار التسرب، وحماية الجهد الزائد/التيار الزائد/ماس كهربائى للإخراج، مما يضمن مستوى عالٍ من الأمان.
مناسبة للمصانع الصغيرة والمجمعات التجارية ومباني المكاتب. يستخدم فروق أسعار الكهرباء في وادي الذروة لتقليل التكاليف مع العمل كطاقة احتياطية لضمان استمرارية التشغيل.
يوفر طاقة مستقرة ثلاثية الطور للمزارع ومواقع التعدين والجزر دون تغطية الشبكة من خلال التكامل مع المصفوفات الكهروضوئية وحزم البطاريات.
مثالية للمنازل أو العقارات ذات الأنظمة الكهروضوئية ثلاثية الطور؛ تعطي الأولوية لاستخدام الطاقة الشمسية، مع تخزين الطاقة الزائدة في البطاريات أو تغذيتها في الشبكة.
يبدأ تشغيل المولد تلقائيًا لتكملة الطاقة خلال فترات طويلة من الطقس الملبد بالغيوم أو الممطر، مما يضمن إمداد الطاقة دون انقطاع على مدار الساعة للأنظمة خارج الشبكة.
تقدم شركة KTAC خدمات OEM/ODM للعاكس من سلسلة GA، بما في ذلك:
1. لون الضميمة المخصصة وطباعة الشعار
2. ضبط بروتوكول BMS لبطاريات الطرف الثالث
3. إعدادات المعلمة المسبقة (على سبيل المثال، جهد الشحن، تردد الخرج)
4. تصميم التغليف وأدلة المستخدم متعددة اللغات
اتصل بفريقنا الفني للحصول على حل مخصص.
يتم تصنيع منتجاتنا بموجب نظام صارم لمراقبة الجودة وتم اختبارها من قبل مؤسسات موثوقة تابعة لجهات خارجية لضمان سلامتها وموثوقيتها وامتثالها لمتطلبات دخول السوق العالمية.
GB/T 19001-2016 معرف ISO9001:2015 – مصنع تصنيع معتمد
CE – السوق الأوروبية (توجيهات LVD وEMC)
LVD - الامتثال لتوجيهات الجهد المنخفض
EMC – الامتثال للتوافق الكهرومغناطيسي
IEC62109 - معيار السلامة لمحولات طاقة النظام الكهروضوئي
IEC61000 – معيار التوافق الكهرومغناطيسي
UN38.3 - سلامة النقل ببطاريات الليثيوم (النقل الجوي/النقل البحري/النقل البري)
NB/T32004-2018 - معيار اتصال الشبكة الكهروضوئية في الصين
EN50549-1 – متطلبات الربط البيني للشبكة الأوروبية
VDE-4105 – معيار اتصال الشبكة الألمانية
NRS-097-2-1 – مواصفات شبكة جنوب أفريقيا
IS16169 وIS16221 (BIS) – المعيار الهندي للعاكس الكهروضوئي
أكثر من 20 براءة اختراع صالحة، تغطي طوبولوجيا العاكس وخوارزميات MPPT واتصالات BMS وتقنيات الإدارة الحرارية
يمكن تقديم جميع الشهادات وتقارير الاختبار عند الطلب. لمعرفة متطلبات الامتثال في أسواق محددة، يرجى الاتصال بفريقنا الفني.
نعم، تدعم هذه السلسلة الاتصال المتوازي لما يصل إلى 6 وحدات؛ يرجى استشارة فريق الدعم الفني لدينا للحصول على التفاصيل.
نعم. SUN-12KS48P3 عبارة عن عاكس ثلاثي الطور بجهد خرج مقدر 230/400 فولت (50/60 هرتز)، يتوافق مع معايير الشبكة ذات الجهد المنخفض في أوروبا ومعظم البلدان الأخرى.
20 أمبير عند 230 فولت يتوافق مع ما يقرب من 4.6 كيلو واط، ومع ذلك فإن الجدول يسرد قوة مصنفة خارج الشبكة تبلغ 1200 واط (من المحتمل أن يكون خطأ مطبعي لـ 12 كيلو واط). في الواقع، تبلغ الطاقة المقدرة خارج الشبكة لـ 12KS48P3 12 كيلووات، وهو ما يتوافق مع تيار يبلغ حوالي 30 أمبير (لكل مرحلة). يرجى الرجوع إلى لوحة الاسم أو أحدث دليل للحصول على المواصفات الدقيقة.
يتميز عاكس الطاقة الشمسية الهجين ثلاثي الطور بقدرة 12 كيلو وات بواجهات RS485 وCAN المدمجة ويدعم بروتوكولات بطارية الليثيوم السائدة (مثل Pylontech وBYD وLG وAlphaESS وما إلى ذلك)، مع تحقيق التوافق من خلال تكوين معلمات BMS.
