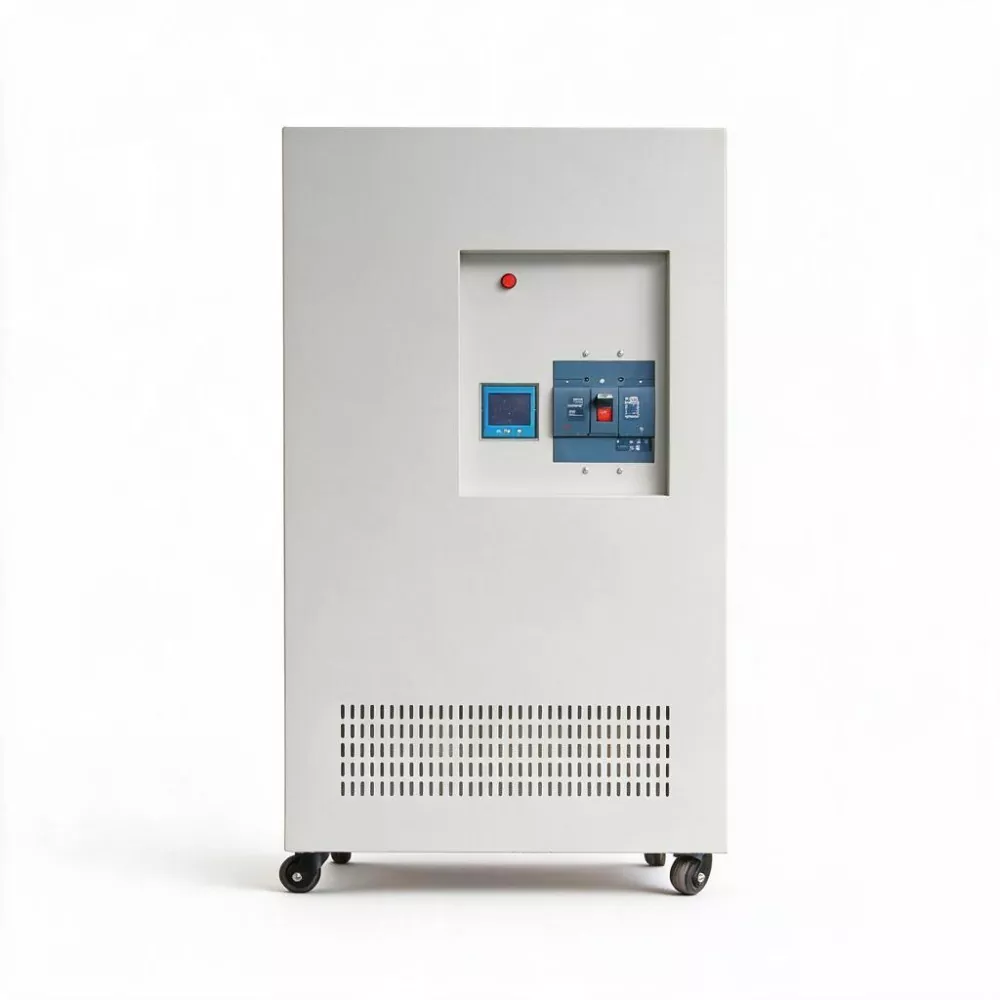

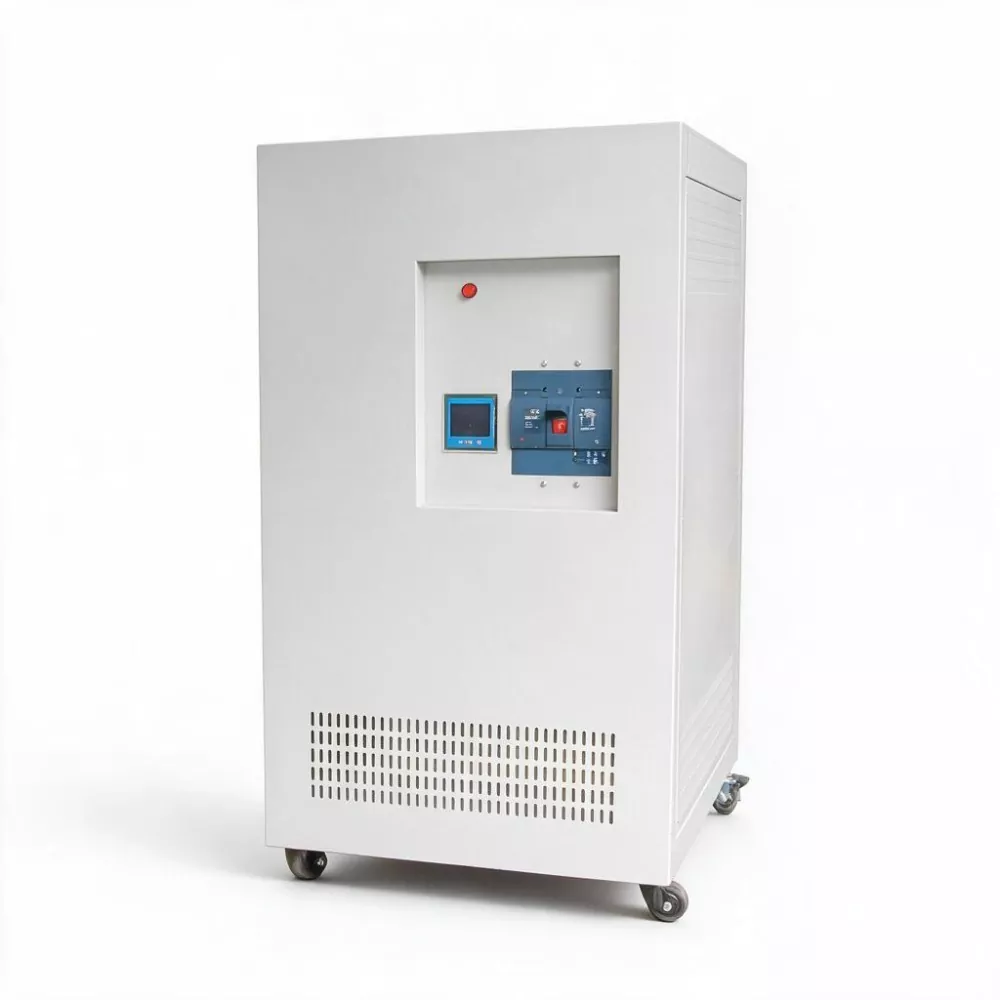

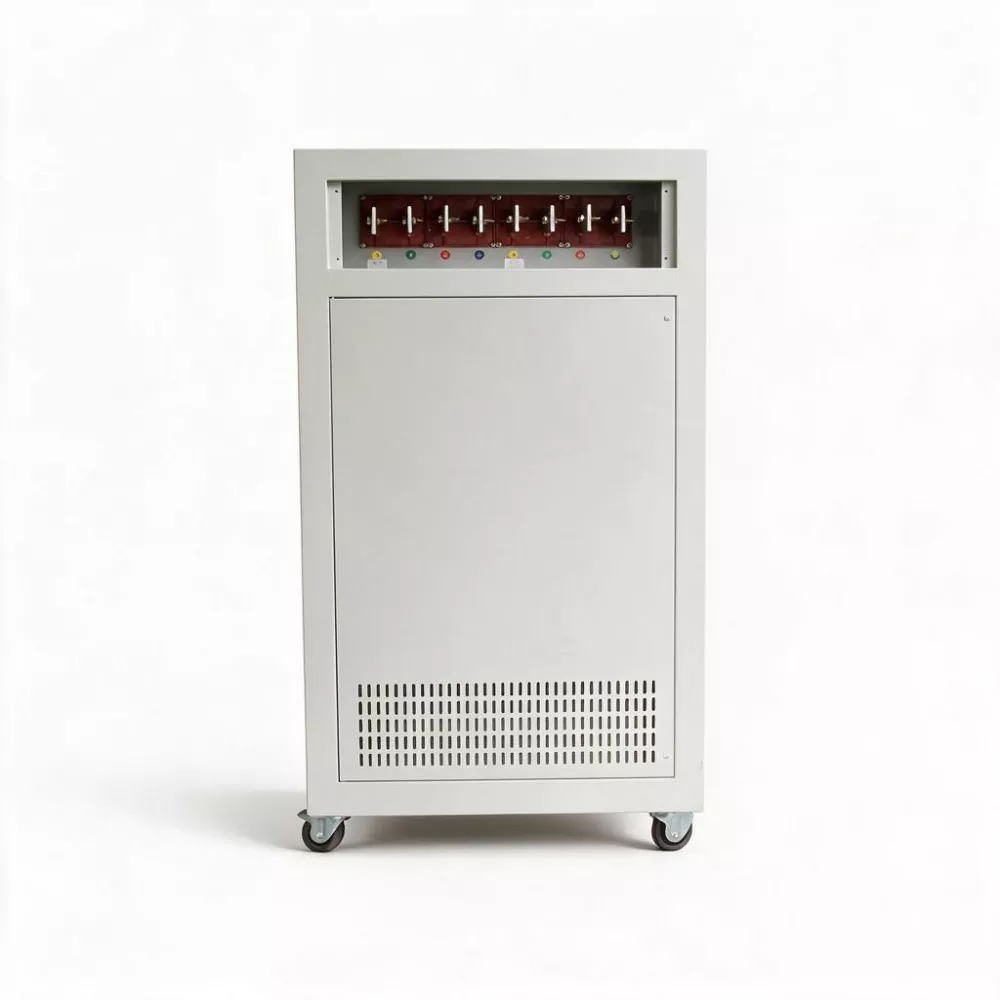

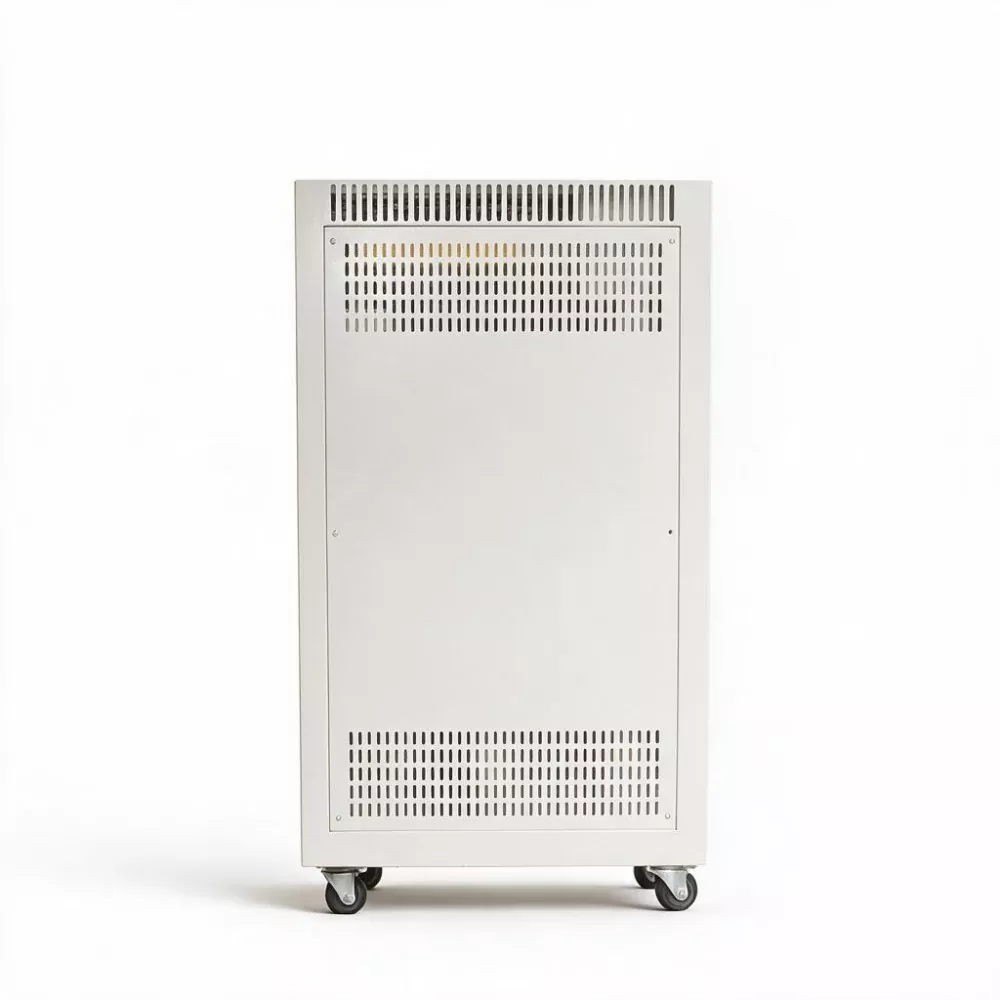

3 مراحل 500 كيلو فولت أمبير SCR Static AVR

إن جهاز SCR Static AVR ثلاثي الطور 500KVA عبارة عن جهاز تثبيت جهد رقمي عالي السعة بدون تلامس مصمم للمجمعات الصناعية الحديثة ومناطق التصنيع الدقيقة. مع القدرة المقدرة 500KVA والتيار الناتج 760A، فإنه يعتمد التحكم الرقمي DSP وتقنية التعويض السريع SCR لتحقيق تنظيم الجهد العالي الدقة بنسبة ±1% خلال وقت استجابة 10-40 مللي ثانية.

بالإضافة إلى تصحيح تقلب الجهد الأساسي، توفر الوحدة عزلًا توافقيًا سلبيًا لمنع تشويه الشبكة الناتج عن الأحمال غير الخطية وتدعم ربط البيانات مع أنظمة EMS وAPF وSVG، مما يحقق تحسينًا منظمًا لجودة الطاقة لأنظمة توزيع الطاقة الصناعية.

معلمة المنتج

الميزات الرئيسية

1. سعة كبيرة على مستوى الحديقة

القدرة المقدرة 500 كيلو فولت أمبير، تيار الإخراج 760 أمبير. يمكن تركيب AVR الثابت 3 مراحل 500KVA SCR مباشرة على الجانب الوارد من التوزيع الرئيسي للحديقة أو المحطة الفرعية لورشة العمل الكبيرة، مما يوفر حماية استقرار الجهد المركزي لحافلة التوزيع بأكملها (التي تغطي عشرات الأجهزة وآلاف الأمتار المربعة من مساحة الإنتاج).

2. استجابة فائقة السرعة خلال 10 مللي ثانية إلى 40 مللي ثانية

عندما تتعرض شبكة الطاقة الفائقة لانخفاض الجهد أو تقلبات الجهد الناتج عن بدء تشغيل مجموعات كبيرة من المعدات في الحديقة، يمكن لـ SBWZ-500KVA إكمال التعويض خلال أجزاء من الثانية، مما يمنع تقلبات الطاقة من الانتشار في جميع أنحاء الحديقة ويضمن استمرارية إمداد الطاقة لجميع الأجهزة المتصلة.

3. التوهين التوافقي الطبيعي

من خلال تأثير الاقتران الكهرومغناطيسي لمحول العزل، يكون له تأثير توهين بنسبة 30% إلى 50% على التوافقيات المميزة (5، 7، 11، إلخ) المتولدة على جانب الحمل. عند استخدامه مع مرشحات الطاقة النشطة (APF)، يمكنه تحقيق الامتثال الشامل للإدارة التوافقية للمنتزه.

4. الكفاءة ≥ 99%

استنادًا إلى سعة 500 كيلو فولت أمبير ومتوسط ​​معدل تحميل سنوي يبلغ 60%، يمكن لـ SBWZ-500KVA توفير حوالي (500 × 0.6 × 4% × 8760) ≈ 105,000 كيلووات ساعة من الكهرباء سنويًا مقارنة بمثبتات الجهد التقليدية من النوع المؤازر (بكفاءة 96%). بالنسبة للحدائق الكبيرة، يمكن لكل جهاز توفير ما يقرب من 70 ألف إلى 80 ألف يوان من تكاليف الكهرباء سنويًا (استنادًا إلى سعر الكهرباء الصناعية البالغ 0.7 يوان لكل كيلووات في الساعة)، مع فوائد اقتصادية كبيرة.

5. تصميم تماس بالكامل

لا توجد فرش كربون، ولا محركات مؤازرة، ولا تآكل ميكانيكي، مما يزيل خطر انقطاع الطاقة الناتج عن الأعطال الميكانيكية في مثبتات الجهد التقليدية. بالنسبة للمناطق الصناعية التي تتطلب موثوقية إمدادات الطاقة بنسبة 99.99%، تعد هذه الميزة أمرًا بالغ الأهمية.

6. وظيفة بوابة جودة الطاقة

واجهة اتصال RS485 القياسية (Modbus-RTU)، قابلة للتوسيع لاتصالات Ethernet. تحميل في الوقت الحقيقي لبيانات الجهد والتيار والطاقة ومعدل التشوه التوافقي ثلاثي الطور وما إلى ذلك إلى منصة EMS، والعمل بالتنسيق مع أجهزة تعويض الطاقة التفاعلية الأمامية (SVG، بنوك المكثفات) وAPF لبناء نظام إدارة حلقة مغلقة بجودة الطاقة الكاملة.

تطبيقات المنتج

1. المنطقة الصناعية ذات التقنية العالية: توفر إدارة مركزية لجودة الطاقة للحافلة ذات الجهد المنخفض لغرفة التوزيع الرئيسية في الحديقة، مما يضمن جودة إمدادات الطاقة للمؤسسات مثل تكنولوجيا المعلومات والطب الحيوي والأدوات الدقيقة داخل الحديقة.

2. نظام التوزيع الرئيسي لمصنع التصنيع الكبير: تم تركيبه على جانب الخزانة الرئيسية للمصنع، يوفر نظام SCR Static AVR ثلاثي الطور 500KVA استقرار الجهد وحماية العزل التوافقي لمنطقة المصنع بأكملها (تغطي ورش عمل متعددة).

3. تصنيع أشباه الموصلات والألواح: يوفر حماية استقرار الجهد على مستوى المصنع لأنظمة المصنع (MAU، FFU، وحدات التبريد، مجموعات ضواغط الهواء) لمصانع الرقائق ومصانع الألواح، مما يضمن استقرار المعلمات البيئية في ورش العمل النظيفة.

4. القاعدة الصناعية للطاقة الجديدة: تستخدم لأنظمة توزيع الطاقة لمصانع الوحدات الكهروضوئية والمصانع الفائقة لبطاريات الليثيوم، مما يزيل تقلبات الجهد الناتج عن بدء التشغيل على نطاق واسع لمعدات الإنتاج على خطوط الإنتاج، وضمان التشغيل المستقر لخطوط الإنتاج الآلية.

5. عقدة الشبكة الصغيرة بالمنطقة الصناعية: تعمل كمحور لتثبيت الجهد في الشبكة الصغيرة بالمنطقة (الخلايا الكهروضوئية + تخزين الطاقة + محطات الشحن)، حيث تقوم بتنسيق توازن العرض والطلب بين مصادر الطاقة والأحمال الموزعة.

خدمات التخصيص

توفر KTAC تخصيصًا شاملاً لتصنيع المعدات الأصلية/تصنيع التصميم الشخصي لـ SBWZ-500KVA لتلبية متطلبات المشروع المحددة وظروف المنشأة ومواصفات العلامة التجارية.

تكوين الجهد: نطاق جهد الإدخال (قياسي ±20%، متاح على نطاق أوسع عند الطلب) وجهد الخرج (380 فولت/400 فولت/415 فولت) تم ضبطه في المصنع ليتوافق مع نظام التوزيع الخاص بك.

الضميمة والحماية: معيار IP20 للتركيب الداخلي؛ تتوفر ترقية IP54 للبيئات الخارجية أو المتربة، مع واقي شمسي اختياري، وعزل حراري، ووحدات تسخين/إزالة الرطوبة.

الاتصالات والمراقبة: معيار RS485 (Modbus-RTU)؛ وحدات Ethernet أو Profibus-DP أو IoT الصناعية الاختيارية للتكامل مع منصات EMS أو SCADA أو DCS.

الوحدات الوظيفية: يمكن دمج تصفية EMI المضمنة أو الحماية من زيادة التيار (SPD) أو واجهات تنسيق APF/SVG المخصصة عند الطلب.

التشغيل المتوازي: تكوينات متوازية متكررة (وحدتان أو 3 وحدات) مع مشاركة التحميل وتجاوز الفشل تلقائيًا، تم تصميمها للتطبيقات ذات المهام الحرجة التي تتطلب توفرًا بنسبة 99.99%.

العلامات التجارية والتوثيق: لون مخصص وطباعة الشعار وتصميم التغليف وأدلة متعددة اللغات مصممة خصيصًا لمتطلبات علامتك التجارية.

التعليمات

1. ما هي الاختلافات بين SBWZ-500KVA، وAPF، وSVG؟ كيف يعملون معا؟

· SBWZ-500KVA مسؤول عن استقرار الجهد: فهو يعوض بسرعة تقلبات الجهد ويحافظ على الجهد في حدود ±1%.

· APF مسؤول عن التحكم التوافقي: فهو يعوض ويصفي التوافقيات المميزة الناتجة عن الحمل ديناميكيًا.

· SVG مسؤول عن تعويض الطاقة التفاعلية: فهو يعوض الطاقة التفاعلية للنظام بسرعة وديناميكية، مما يؤدي إلى تحسين عامل الطاقة.

الثلاثة يكملون بعضهم البعض. يقوم SBWZ-500KVA بتحميل بيانات جودة الطاقة من خلال واجهة الاتصال إلى منصة EMS، ويقوم EMS بجدولة تنشيط APF وSVG بذكاء بناءً على حالة النظام، مما يشكل نظام إدارة حلقة مغلقة كامل لجودة الطاقة.

2. ما هي متطلبات المعدات الكهربائية الأمامية المقابلة لقدرة 500KVA؟

التيار المقدر لثلاث مراحل 380V 500KVA هو حوالي 760A. يوصى بتكوين قاطع دائرة من النوع الإطاري (ACB) بسعة لا تقل عن 1000 أمبير في الواجهة الأمامية. يوصى بأن يكون شريط التوصيل النحاسي للخط الوارد بمواصفات TMY 80×6mm أو أكبر، ويوصى بأن يكون الكابل الوارد 2 YJV 3×185mm² + 2×95mm² على التوازي أو YJV واحد 3×300mm² + 2×150mm². يجب حساب التكوين المحدد بناءً على مخطط نظام التوزيع الفعلي وطول الخط.

3. هل يمكن تركيب جهاز AVR الثابت ثلاثي الطور 500KVA SCR في بيئة خارجية؟

إن SBWZ-500KVA القياسي هو نوع تركيب داخلي (مع مستوى حماية IP20). إذا كان التثبيت الخارجي مطلوبًا (كما هو الحال في غرفة التوزيع من نوع الحاوية أو محطة فرعية من النوع الصندوقي الخارجي)، فيمكن ترقية مستوى الحماية إلى IP54 (للحماية من الغبار والرذاذ)، ويمكن إضافة حماية إضافية من الشمس، وطبقات عازلة للحرارة، وأجهزة إزالة الرطوبة من التدفئة. يرجى إبلاغنا بظروف بيئة التثبيت مسبقًا.

4. كيف يمكن تكوين وحدات SBWZ-500KVA المتعددة للتشغيل المتوازي الزائد؟

من خلال خزانة التحكم المتوازية المخصصة، يمكن تشغيل اثنين أو ثلاثة مثبتات 500KVA بالتوازي. يدعم النظام الموازي توزيع الأحمال والنسخ الاحتياطي للتكرار - عندما يتعطل أحد الأجهزة أو يحتاج إلى صيانة، يمكن للأجهزة المتبقية أن تتحمل جميع الأحمال تلقائيًا. يجب تحديد المخطط الموازي خلال مرحلة تصميم المشروع. يرجى الاتصال بمهندسي النظام لدينا للحصول على خطط التكوين التفصيلية.

5. هل هناك أي اعتبارات خاصة لنقل وتركيب المعدات؟

الوزن الصافي لـ SBWZ-500KVA هو 886 كجم. أثناء النقل، هناك حاجة إلى الرافعات الشوكية أو معدات الرفع. يحتوي الجزء السفلي من الخزانة على مقابس رافعة شوكية قياسية وحلقات رفع. يجب صب أساس التثبيت بالخرسانة C30 وفتحات المسامير المحجوزة لتثبيت المعدات. بعد وضع الخزانة في مكانها، يجب تسويتها (مع تفاوت قدره ±2 مم/م)، ومن ثم يجب توصيل قضبان التوصيل النحاسية للخطوط الواردة والصادرة.
