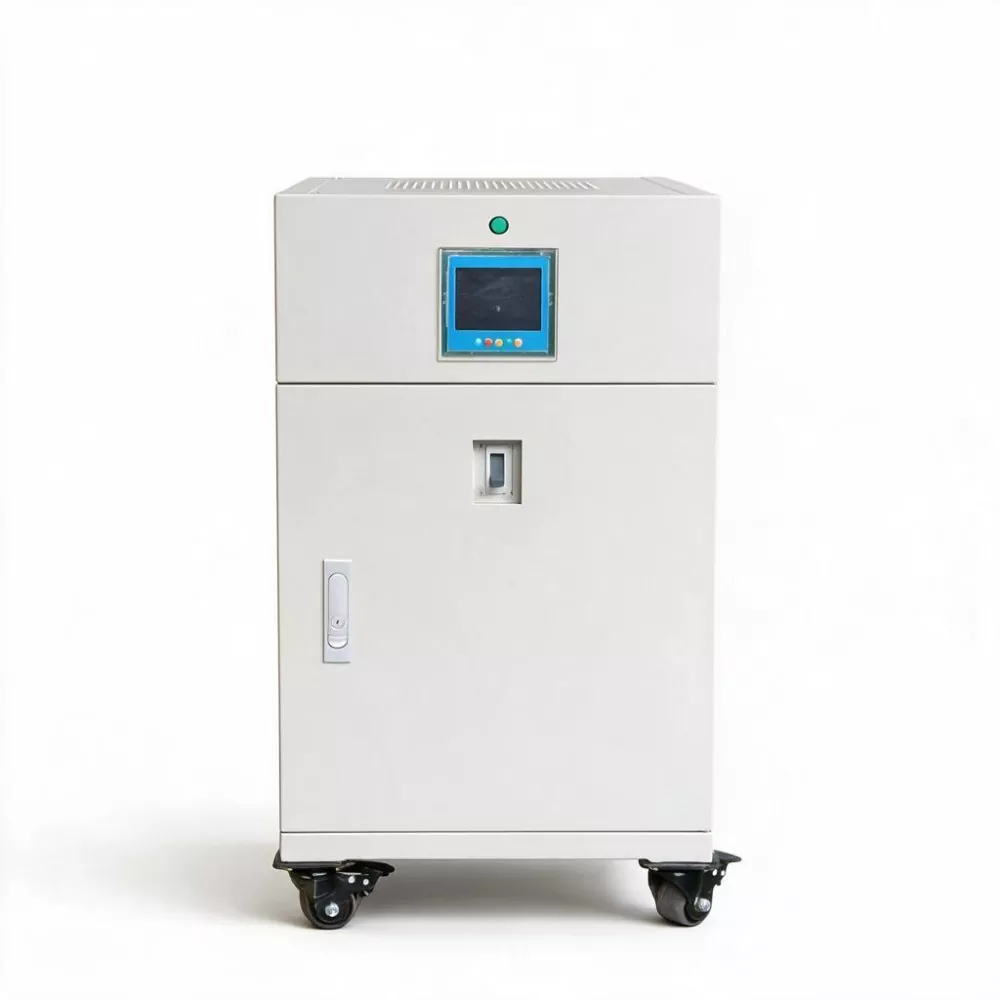

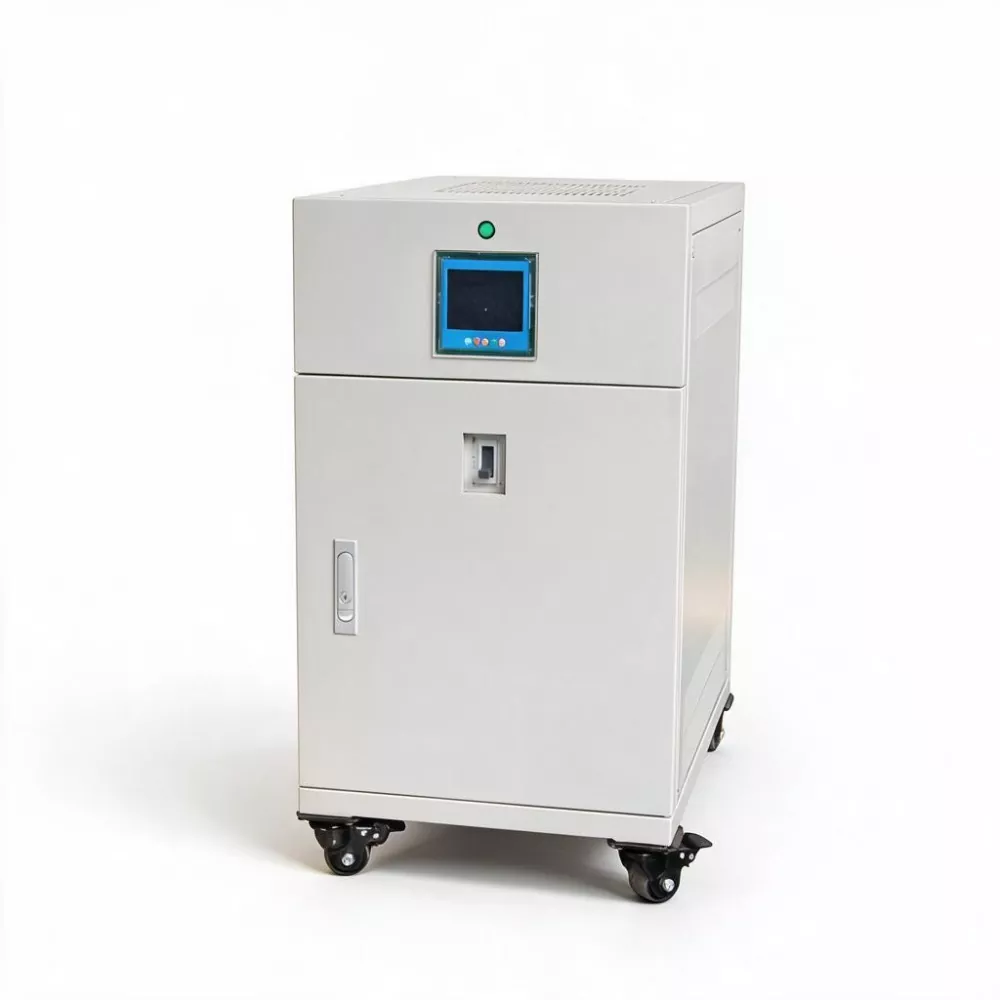

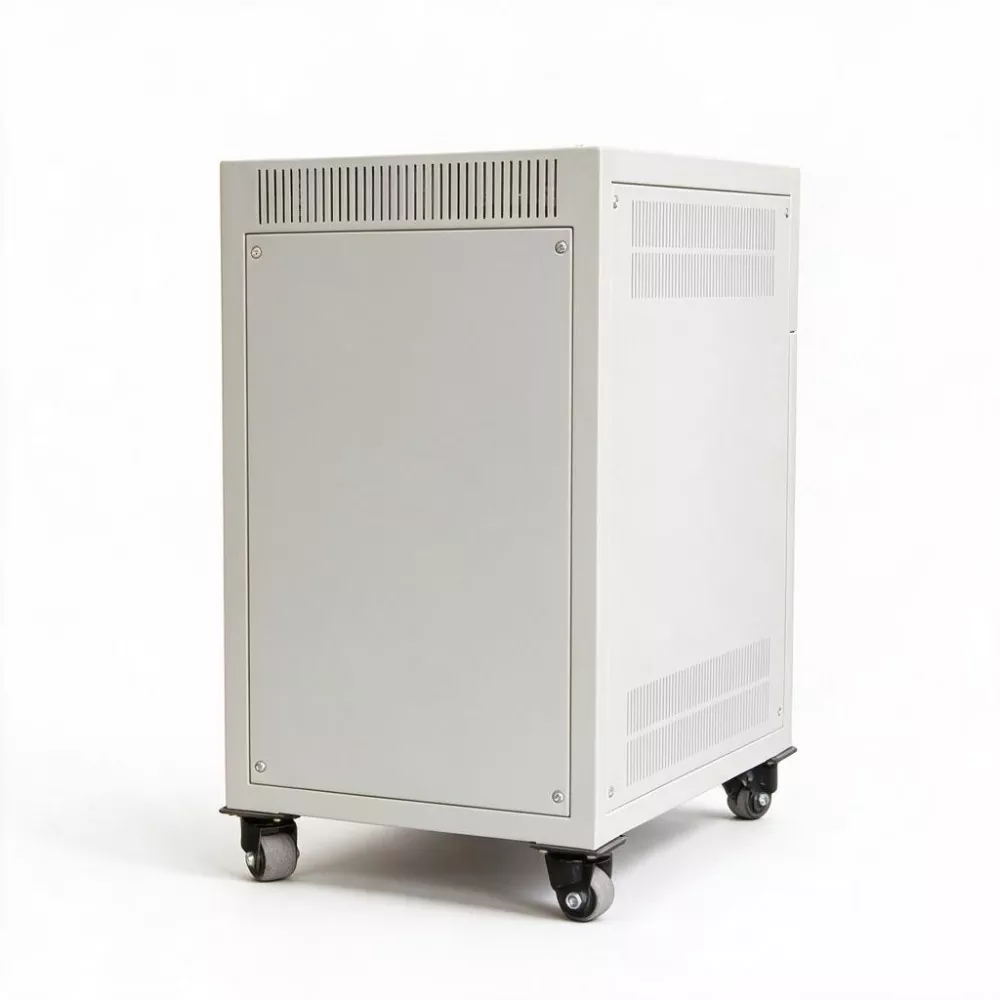

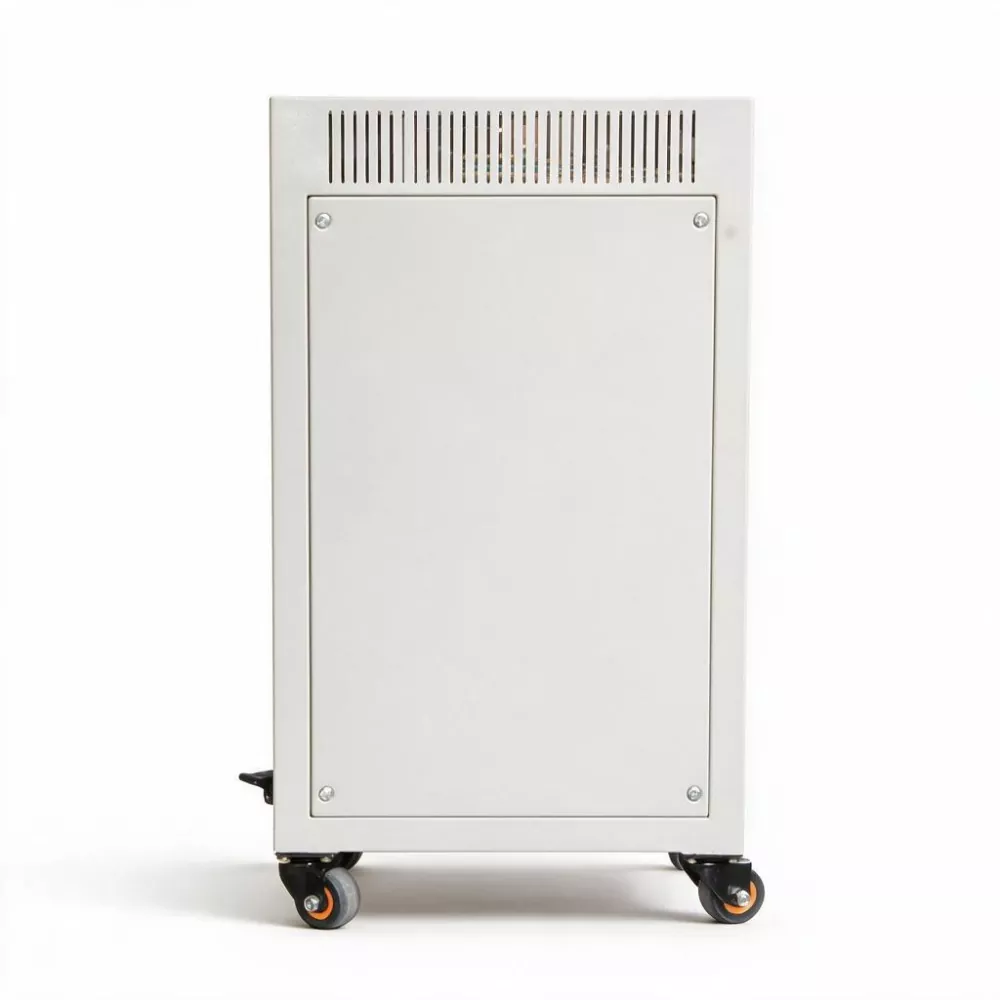

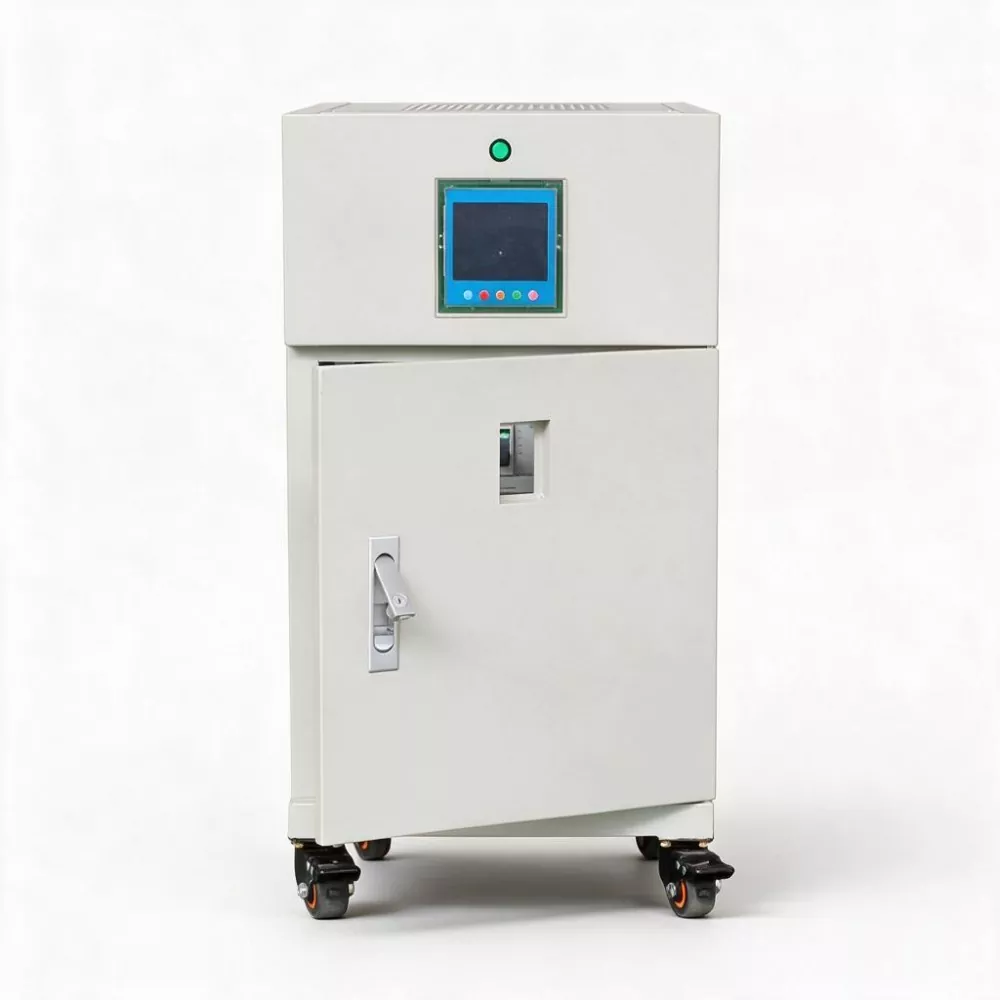

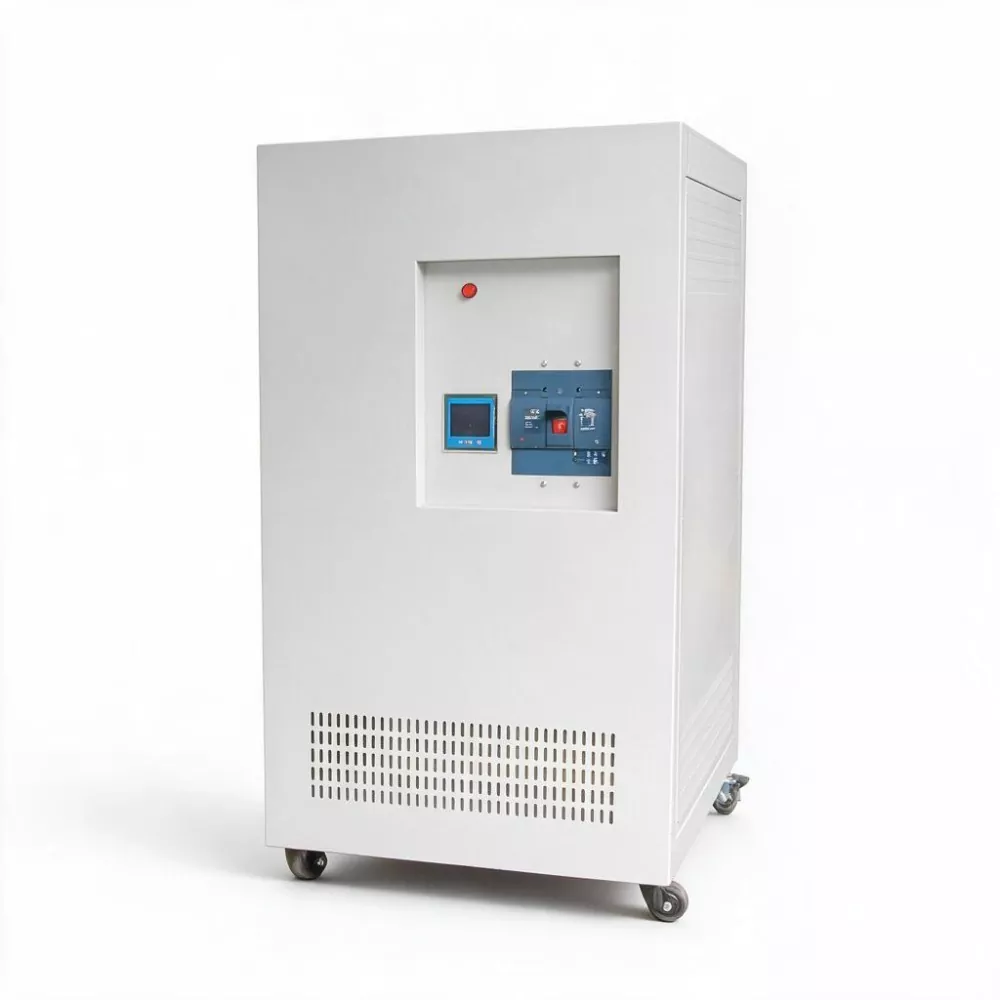

3 مراحل 50 كيلو فولت أمبير SCR Static AVR

يستخدم 3 مراحل 50KVA SCR Static AVR شريحة حوسبة DSP عالية السرعة باعتبارها قلب التحكم لمراقبة التغيرات في جهد الإدخال ثلاثي الطور في الوقت الفعلي. عندما يتقلب جهد الشبكة، يقوم نظام DSP بحساب جهد التعويض المطلوب خلال أجزاء من الثانية ويقوم بإجراء تعويض التبديل السريع بدون تلامس من خلال وحدة SCR (الثايرستور)، وبالتالي تحقيق استقرار الجهد اللحظي للإخراج. العملية بأكملها لا تتطلب أي أجزاء متحركة ميكانيكية، مما يزيل تمامًا مشاكل تآكل فرشاة الكربون، وتوليد الشرارة، والاستبدال المنتظم.

معلمة المنتج

الميزات الرئيسية

1. لا يوجد تحكم في الاتصال

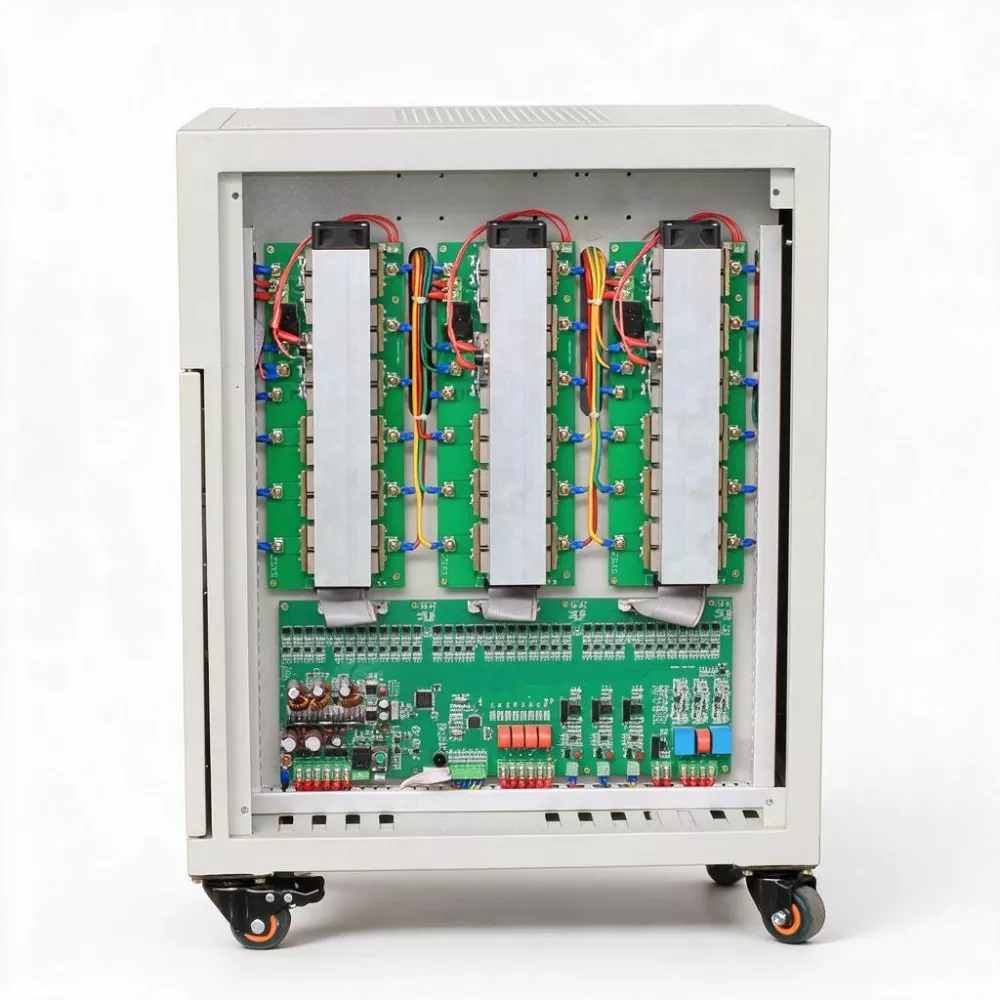

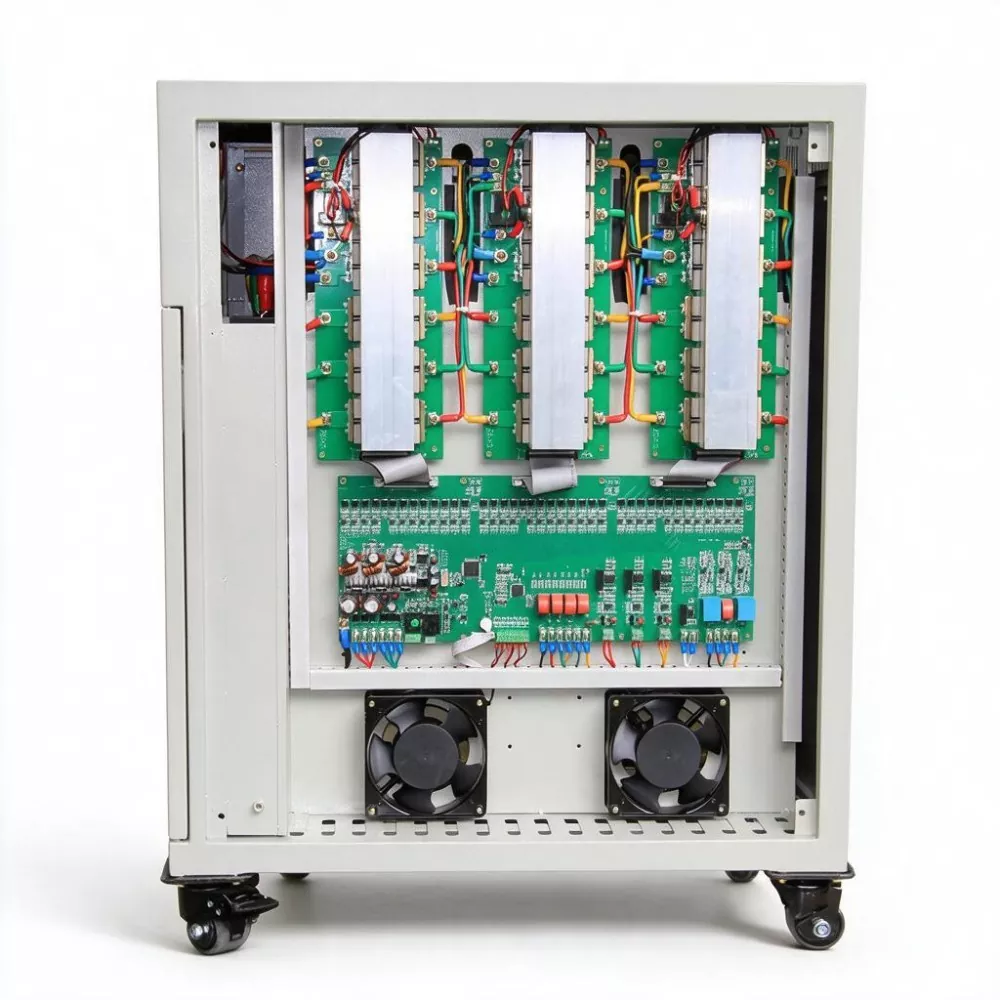

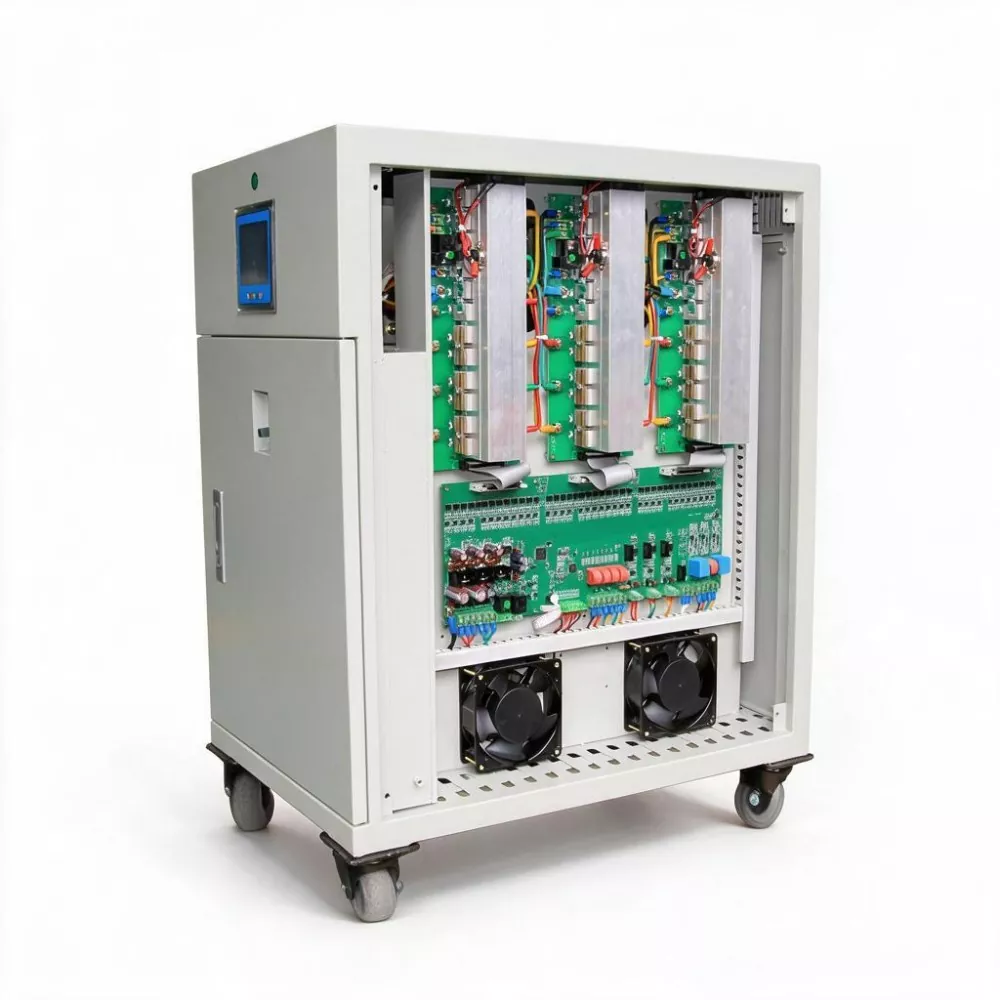

يتم استخدام وحدة SCR لتحقيق التعويض السريع وتنظيم الجهد. لا تحتوي الآلة بأكملها على أي أجزاء متحركة ميكانيكية (لا توجد فرش كربون، ولا محركات مؤازرة). يؤدي هذا إلى التخلص تمامًا من نقاط الألم المتعلقة بالصيانة الخاصة بمنظمات الجهد الكهربي التقليدية مثل تآكل فرشاة الكربون، والشرارة، والاستبدال المنتظم، مما يحقق تشغيلًا حقيقيًا خاليًا من الصيانة ويقلل بشكل كبير من تكلفة تشغيل دورة الحياة الكاملة.

2. التحكم الرقمي DSP

باستخدام شريحة قياس حوسبة DSP كنواة تحكم، جنبًا إلى جنب مع تقنية أخذ عينات التيار المتردد السريعة وتقنية تصحيح القيمة الفعالة، يمكنها مراقبة التغيرات في جهد الشبكة في الوقت الفعلي. يمكن أن تصل سرعة الاستجابة إلى 10 مللي ثانية إلى 40 مللي ثانية (قابلة للتعديل)، ويمكنها إكمال التنظيم خلال ميلي ثانية من تقلبات الشبكة، مما يضمن الاستقرار الفوري لجهد الخرج، ومناسب بشكل خاص للمعدات ذات الجهد الكهربي العابر الحساس.

3. دقة تثبيت الجهد العالي

دقة تثبيت جهد الطور هي ±1%، ودقة جهد الخط هي ±1.5%. معدل تشويه شكل موجة الإخراج أقل من 0.1%، دون توليد توافقيات إضافية، مما يوفر ضمان إمداد طاقة نقي ومستقر للأدوات الدقيقة، والمعدات الطبية، وأنظمة التحكم العددي.

4. كفاءة عالية

تبلغ كفاءة AVR الثابتة SCR ثلاثية الطور 50KVA ≥99%، وهي أعلى بكثير من 96% من منظمات الجهد الكهربي التقليدية من النوع المؤازر. الخسارة الذاتية منخفضة للغاية، والتشغيل طويل الأجل يمكن أن يقلل بشكل كبير من تكاليف استهلاك الطاقة، ويلبي متطلبات الشركات للحفاظ على الطاقة وخفض الانبعاثات والإنتاج الأخضر.

5. تكنولوجيا التحويل الحالية صفر

باستخدام تقنية تبديل التيار الصفري، يتم تشغيل وإيقاف وحدة SCR عند نقطة التيار صفر، مما يتجنب بشكل فعال صدمة التيار وارتفاع الجهد أثناء لحظة التبديل، مما يحسن سلامة وموثوقية تشغيل المعدات.

6. حماية قابلة للبرمجة ومراقبة ذكية

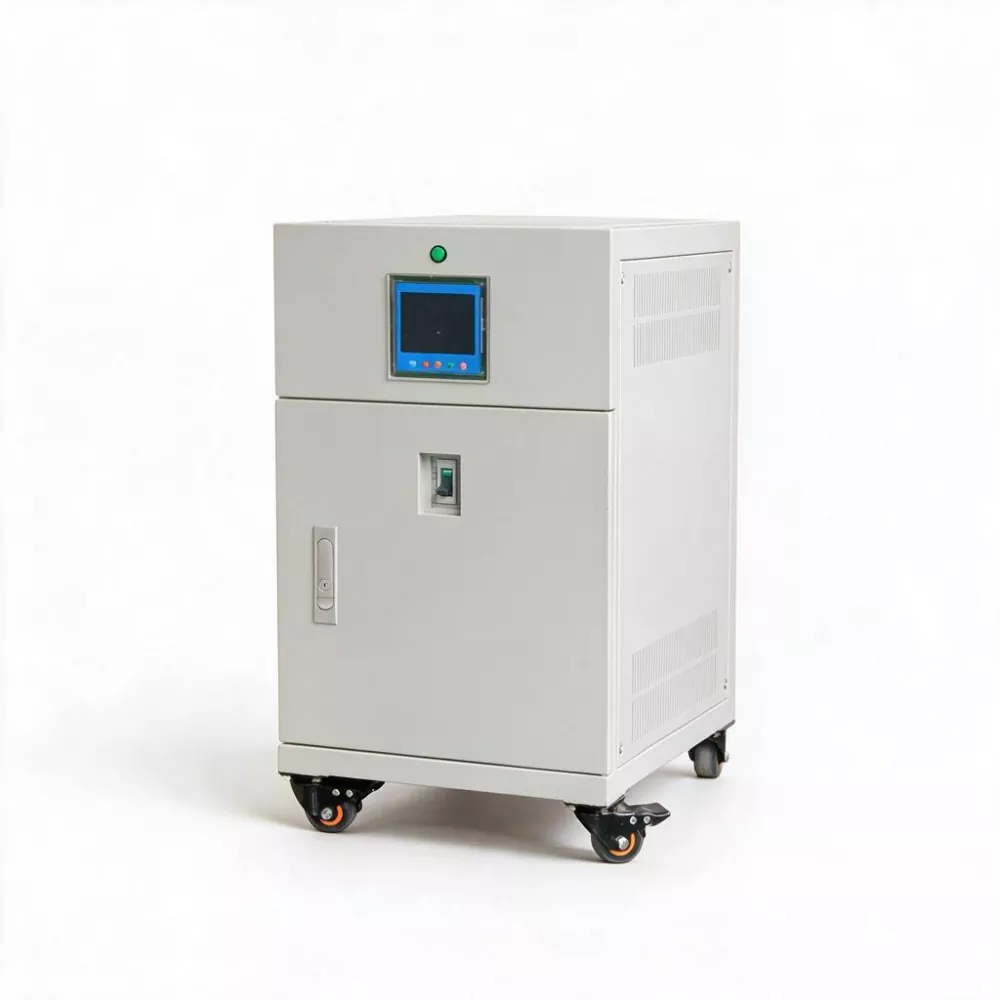

يمكن للمستخدمين ضبط عتبات حماية الجهد الزائد والجهد المنخفض والتيار الزائد ودقة تثبيت الجهد من خلال البرمجة. وظائف الحماية المتعددة المدمجة مثل التحميل الزائد، والجهد الزائد، والجهد المنخفض، والدائرة القصيرة، والسخونة الزائدة، وفقدان الطور، بالإضافة إلى وظيفة التجاوز التلقائي. تعرض شاشة LED الرقمية الجهد والتيار والطاقة ثلاثية الطور في الوقت الفعلي، وتكون حالة التشغيل واضحة في لمحة.

7. عزل من الفئة E، قوة جهد عالية تحمل

تصل درجة العزل إلى الفئة E، ويمكن لقوة العزل أن تتحمل AC 2500V/1min بدون وميض كهربائي أو عطل. يتراوح نطاق درجة حرارة تشغيل المنتج من -5 إلى 40 درجة مئوية، والرطوبة النسبية أقل من 90%، وهو مناسب لبيئات المواقع الصناعية المختلفة.

تطبيقات المنتج

1. خط إنتاج الأتمتة الصناعية: يوفر مصدر طاقة بجهد مستقر وعالي السرعة لأنظمة التحكم PLC، ومحركات المؤازرة، ومحطات عمل الروبوت، وخطوط التجميع الآلية، مما يمنع إنذارات المعدات، وإيقاف التشغيل، وتعطل الإنتاج الناتج عن عبور الجهد الكهربائي.

2. معدات معالجة ميكانيكية ومعدنية واسعة النطاق: مناسبة لمعدات معالجة الطاقة الكبيرة مثل الأدوات الآلية الكبيرة، وآلات القطع بالليزر، وآلات قطع البلازما، ومعدات الختم، مما يوفر مصدر طاقة ثابت الجهد لضمان دقة المعالجة وسلامة المعدات.

3. المرافق الطبية: توفر إمدادات طاقة مستقرة عالية الدقة وعالية النقاء لمراكز التصوير بالمستشفيات (CT، MRI)، ومعدات غرفة العمليات، والأدوات الدقيقة في المختبر، مما يضمن جودة التشخيص وسلامة المرضى.

4. محطات قاعدة الاتصالات ومراكز البيانات: تستخدم لتبديل إمدادات الطاقة والواجهة الأمامية لمكيفات الهواء الدقيقة في محطات قاعدة اتصالات 5G ومراكز البيانات الصغيرة والمتوسطة الحجم، مما يضمن عدم تعطل معدات الاتصالات بسبب تقلبات الجهد.

5. المصاعد ومعدات البناء: توفر إمدادات طاقة مستقرة للمعدات الرئيسية مثل أنظمة المصاعد، وتكييف الهواء المركزي، ومضخات الحريق في المباني الشاهقة، وتجنب فشل المعدات ومخاطر السلامة الناجمة عن الفولتية غير الطبيعية.

6. مؤسسات البحث والاختبار: توفر إمدادات طاقة ذات جهد ثابت عالي الدقة لغرف الاختبار البيئي، وأدوات قياس دقيقة، ومعدات اختبار عالية الطاقة في مختبرات الجامعة، ومراكز فحص الجودة، ومعاهد البحوث، مما يضمن دقة وتكرار البيانات التجريبية.

ما هي الاختلافات والمزايا بالمقارنة مع منظمات الجهد التقليدية من نوع محرك سيرفو؟

مع التحسين المستمر للأتمتة الصناعية الحديثة ومستويات التصنيع الدقيقة، أصبحت المزيد والمزيد من المعدات الكهربائية لديها متطلبات أعلى لجودة مصدر الطاقة، ولا تتطلب جهدًا مستقرًا فحسب، بل أيضًا القدرة على الاستجابة الفورية لتقلبات الجهد لتجنب اضطرابات برنامج PLC، وأجهزة إنذار محرك المؤازرة، وانحرافات القياس للأدوات الدقيقة. على الرغم من أن منظمات الجهد التقليدية من نوع محرك سيرفو تتمتع بأداء موثوق، إلا أن طريقة ضبط فرشاة الكربون الميكانيكية الخاصة بها تحدد أن سرعة الاستجابة لها حد مادي (عادةً خلال ثوانٍ)، وهو ما يصعب تلبية متطلبات الأحمال المتطورة الحساسة للجهد العابر.

يتمتع جهاز AVR الثابت ثلاثي الطور 50KVA SCR بدقة تنظيم جهد تبلغ ±1%، وهي أعلى بكثير من ±3% من منظمات الجهد الكهربي التقليدية من النوع المؤازر. يمكن أن تصل سرعة الاستجابة إلى 10 مللي ثانية، مما يكمل إجراء الضبط خلال الدورة الأولى لتقلبات جهد الشبكة، مما يضمن أن المعدات الحساسة في الطرف الخلفي بالكاد تشعر بتغيرات الجهد.

من حيث الكفاءة، تبلغ كفاءة المنتج ≥99%، ويمكن أن توفر نفقات كهرباء كبيرة للمؤسسات على المدى الطويل.

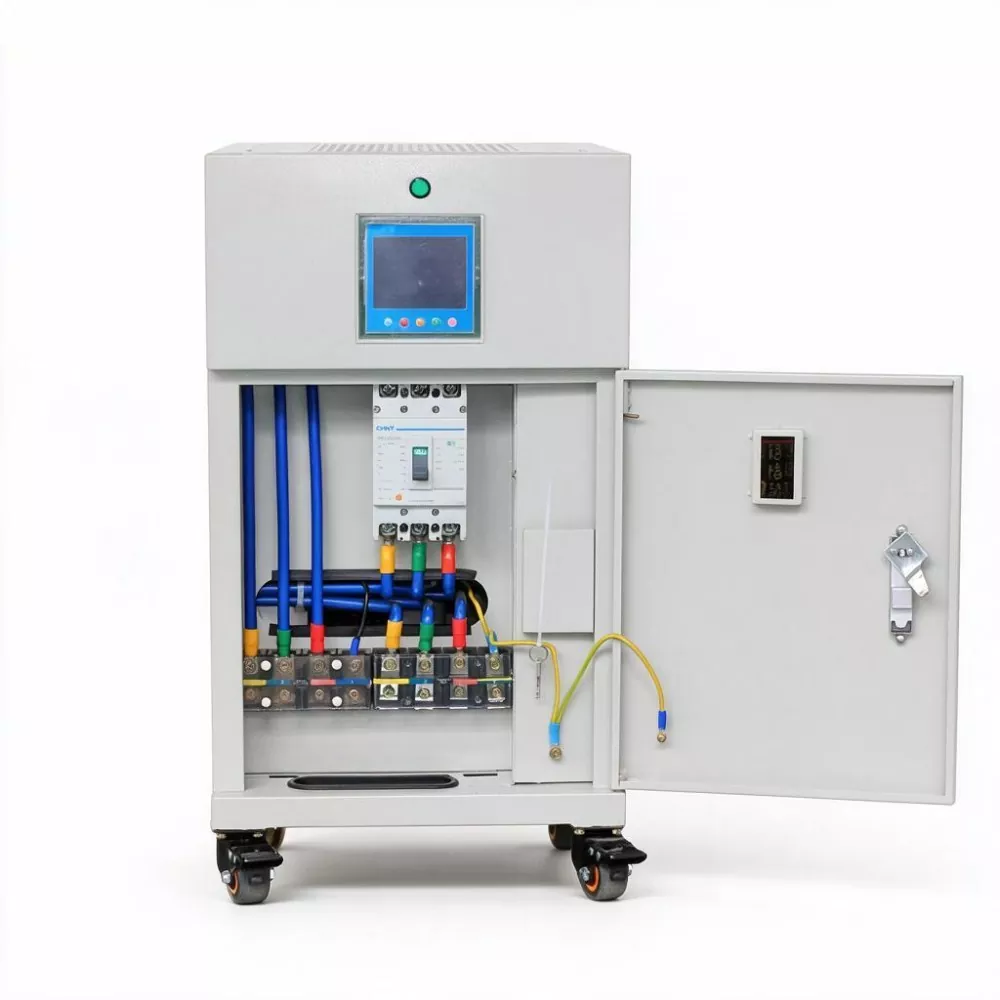

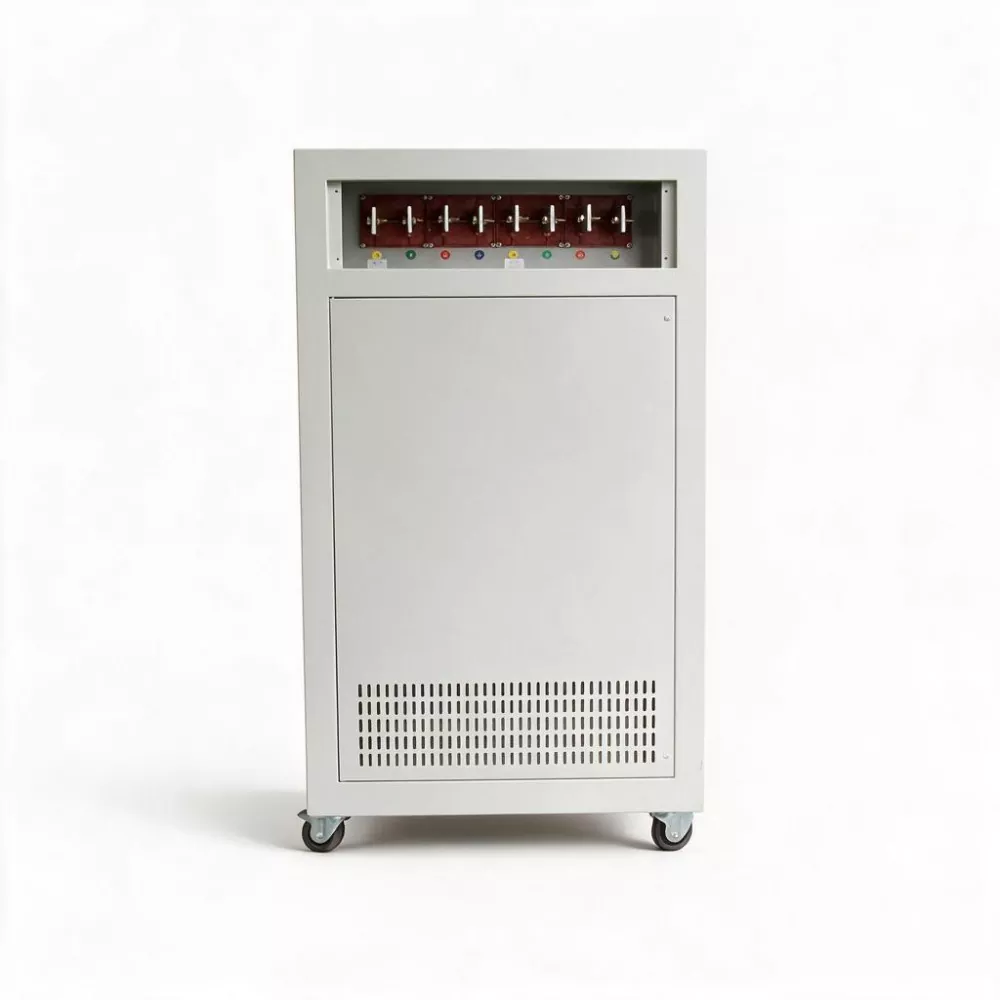

من حيث الذكاء، تم تجهيز SBWZ-50KVA بوظائف الإعداد القابلة للبرمجة. يمكن للمستخدمين ضبط عتبات حماية الجهد الزائد، والجهد المنخفض، والتيار الزائد، ومعلمات دقة تنظيم الجهد وفقًا للاحتياجات الفعلية في الموقع. يمكن لشاشة LED الرقمية أن تعرض بيانات التشغيل في الوقت الحقيقي مثل جهد الطور ثلاثي الطور، وتيار الطور، والطاقة. يدعم المنتج اتصال خمس أسلاك ثلاثي الطور (L1، L2، L3، N، PE)، ومتوافق مع شبكات التردد المزدوج 50/60 هرتز.

خدمات التخصيص

توفر شركة KTAC خدمات OEM/ODM، بما في ذلك لون المظهر، وطريقة التغليف، ونطاق جهد الإدخال/الإخراج، ووحدات الوظائف الخاصة (مثل أجهزة تصفية EMI، وأجهزة الحماية من الصواعق، وواجهات المراقبة RS232/RS485)، وما إلى ذلك. يرجى الاتصال بنا للحصول على حلول مخصصة.

التعليمات

1. ما هي الاختلافات الأساسية بين سلسلة SBWZ ومثبت الجهد الكهربائي لمحرك سيرفو SBW التقليدي؟

تعتمد سلسلة SBWZ التحكم الرقمي DSP وتكنولوجيا التبديل غير التلامسي SCR، ولا تحتوي الآلة بأكملها على أجزاء متحركة ميكانيكية (لا توجد فرش كربون، ولا محركات مؤازرة). في حين أن سلسلة SBW التقليدية تعتمد على محركات مؤازرة لدفع فرش الكربون للانزلاق على ملفات المحولات لتنظيم الجهد، إلا أنها تعاني من مشاكل التآكل الميكانيكي وسرعة الاستجابة البطيئة. يمكن أن تصل سرعة استجابة SBWZ إلى 10 مللي ثانية إلى 40 مللي ثانية، وهو أسرع بعشرات المرات من سلسلة SBW (المستوى الثاني)؛ كما أن دقة تثبيت الجهد البالغة ±1% أفضل بكثير من تلك الخاصة بسلسلة SBW التي تبلغ ±3%.

2. ماذا يعني "بدون تلامس"؟ ما هي المزايا؟

"بدون تلامس" يعني أنه أثناء عملية تنظيم الجهد لمثبت الجهد، لا توجد مكونات اتصال ميكانيكية (مثل الاتصال المنزلق بين فرشاة الكربون والملف). يتم استكمال تعويض الجهد من خلال وحدة الثايرستور SCR بطريقة التحويل الإلكتروني. تشمل المزايا: عدم وجود تآكل ميكانيكي، عدم الحاجة إلى الصيانة، عدم وجود شرارة، سرعة الاستجابة السريعة، العمر الطويل، الموثوقية العالية، والملاءمة للتشغيل المستمر طويل الأمد.

3. ماذا تعني سرعة الاستجابة من 10 مللي ثانية إلى 40 مللي ثانية في التطبيقات العملية؟

وهذا يعني أنه عندما يتقلب جهد الشبكة، يمكن لـ SBWZ-50KVA إكمال عملية الكشف والحساب والتعويض خلال دورة شبكة واحدة (20 مللي ثانية). بالنسبة للأجهزة الحساسة في النهاية الخلفية (مثل PLC، ومحركات الأقراص المؤازرة، والأدوات الدقيقة)، لا يوجد تقريبًا أي تغيير في الجهد، ويمكن للمعدات أن تعمل بشكل مستمر دون إنذارات أو إيقاف تشغيل بسبب عبور الجهد الكهربي.

4. كيف يتم تحقيق كفاءة 3 مراحل 50KVA SCR Static AVR ≥ 99%؟

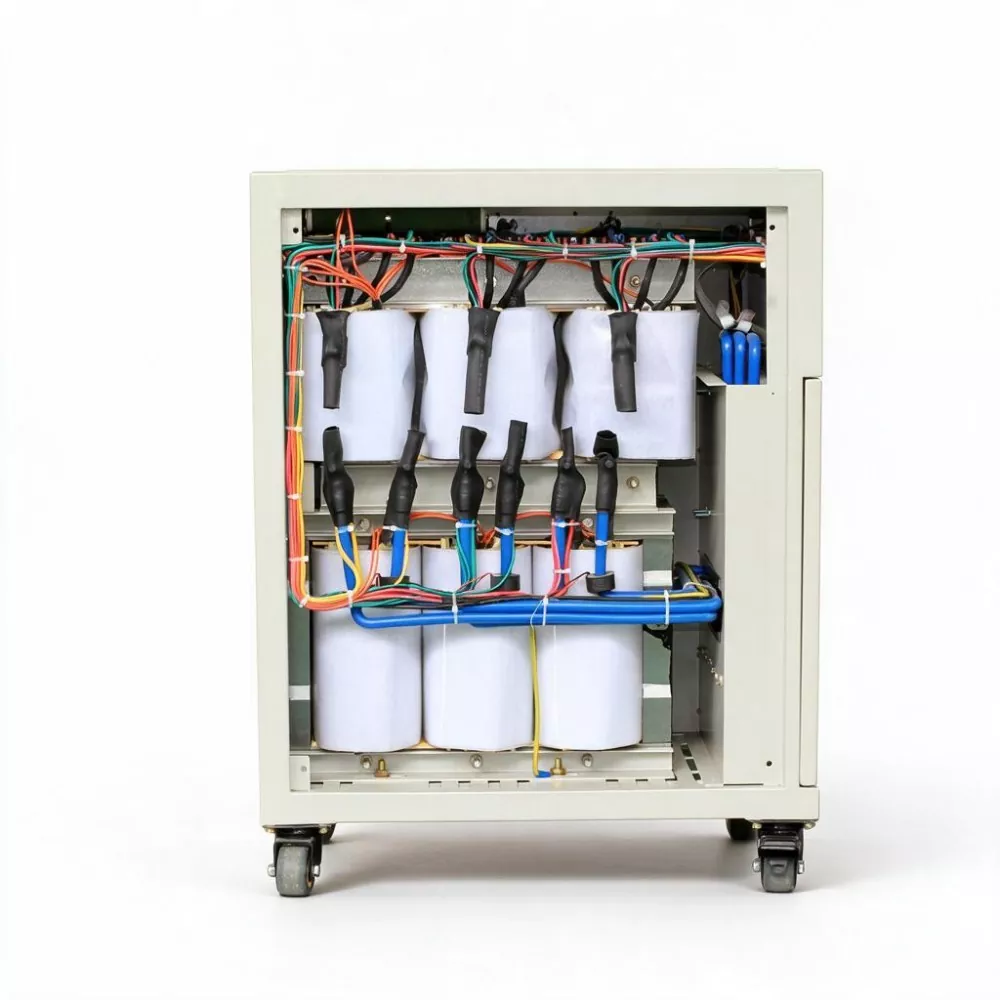

تتبنى سلسلة SBWZ مخطط تصميم يجمع بين تقنية المحولات غير التلامسية SCR ومحولات العزل الفعالة. انخفاض جهد التوصيل لوحدة SCR منخفض للغاية، وفقدان التوصيل أقل بكثير من فقدان مقاومة ملامسة فرشاة الكربون التقليدية؛ وفي الوقت نفسه، تعمل خوارزمية التحكم DSP على تحسين استراتيجية التعويض، مما يتيح للمحول العمل دائمًا في النطاق الفعال. يمكن أن تصل الكفاءة الشاملة إلى أكثر من 99%، وهي أكثر كفاءة في استخدام الطاقة بشكل ملحوظ من مثبتات الجهد التقليدية من النوع المؤازر (حوالي 96%).

5. ما هي المعلمات التي يمكن ضبط وظيفة الإعداد القابلة للبرمجة؟

يمكن للمستخدمين ضبط عتبة حماية الجهد الزائد، وعتبة حماية الجهد المنخفض، وعتبة حماية التيار الزائد، ودقة تثبيت الجهد والمعلمات الرئيسية الأخرى من خلال لوحة الجهاز أو واجهة الاتصال. وهذا يمكّن SBWZ-50KVA من التكيف بمرونة مع بيئات الشبكة المختلفة ومتطلبات التحميل، وإكمال مطابقة المعلمات بسرعة في موقع البناء دون ضبط المصنع مسبقًا.

6. ما هي بروتوكولات الاتصال وطرق المراقبة التي يدعمها الجهاز؟

يدعم التكوين القياسي واجهة الاتصال RS485، ويمكن توسيع بروتوكول Modbus-RTU. يمكن توصيل المعدات بنظام DCS بالمصنع أو نظام SCADA أو منصة إدارة الطاقة (EMS) لتحقيق مراقبة عن بعد في الوقت الفعلي لحالة الجهد والتيار والطاقة والإنذار، ودعم التشغيل بدون طيار والصيانة التنبؤية.
