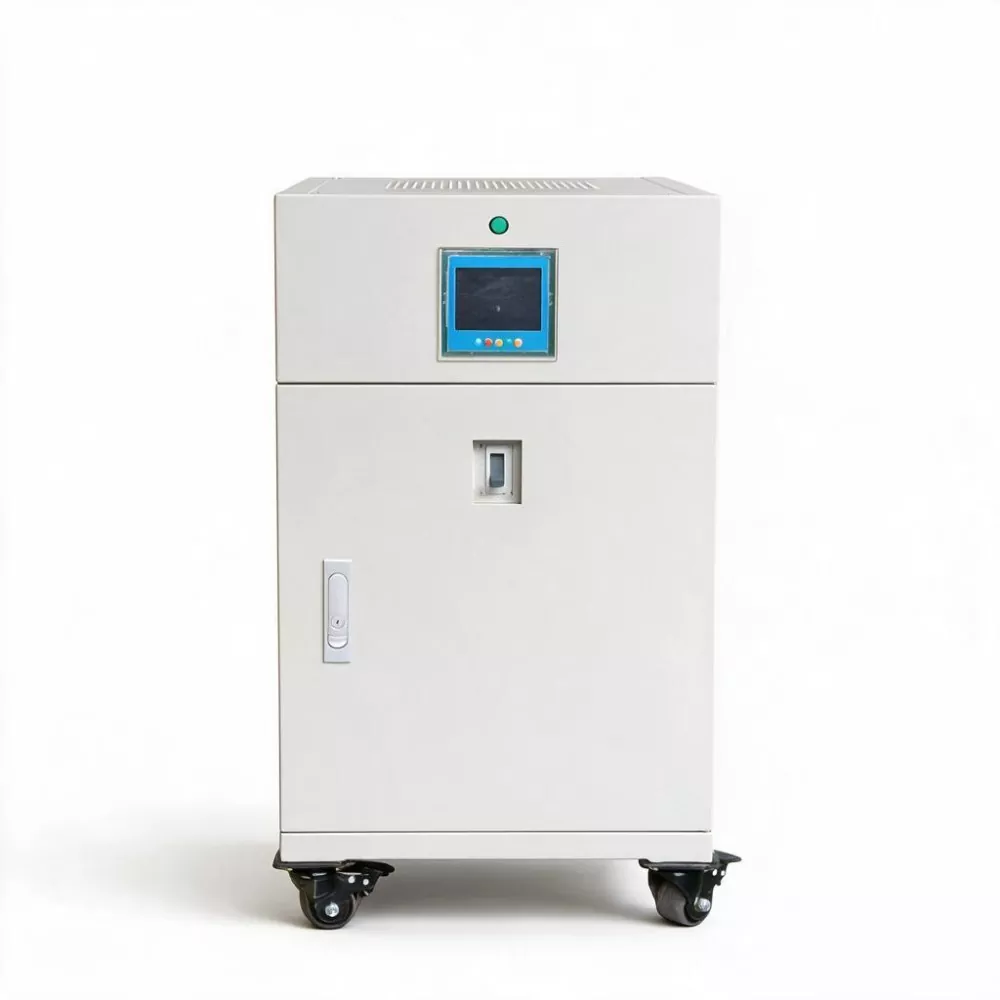

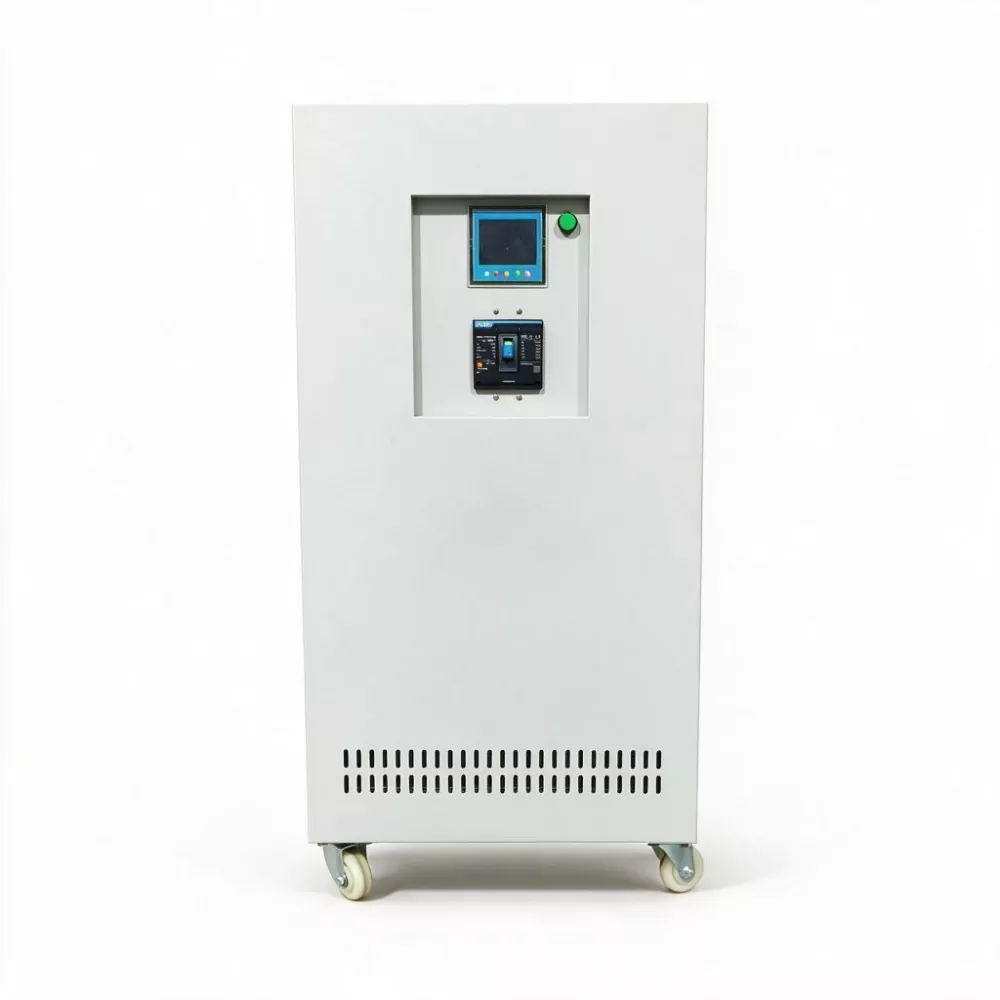

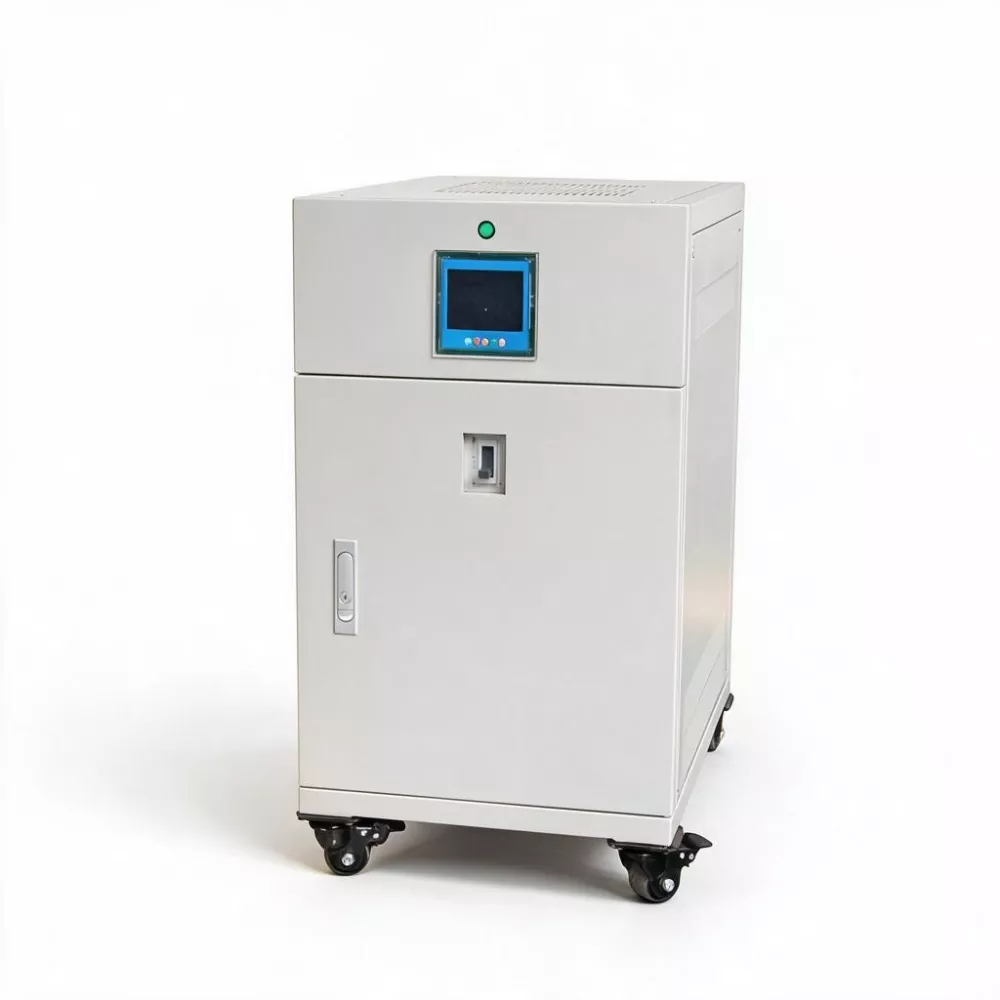

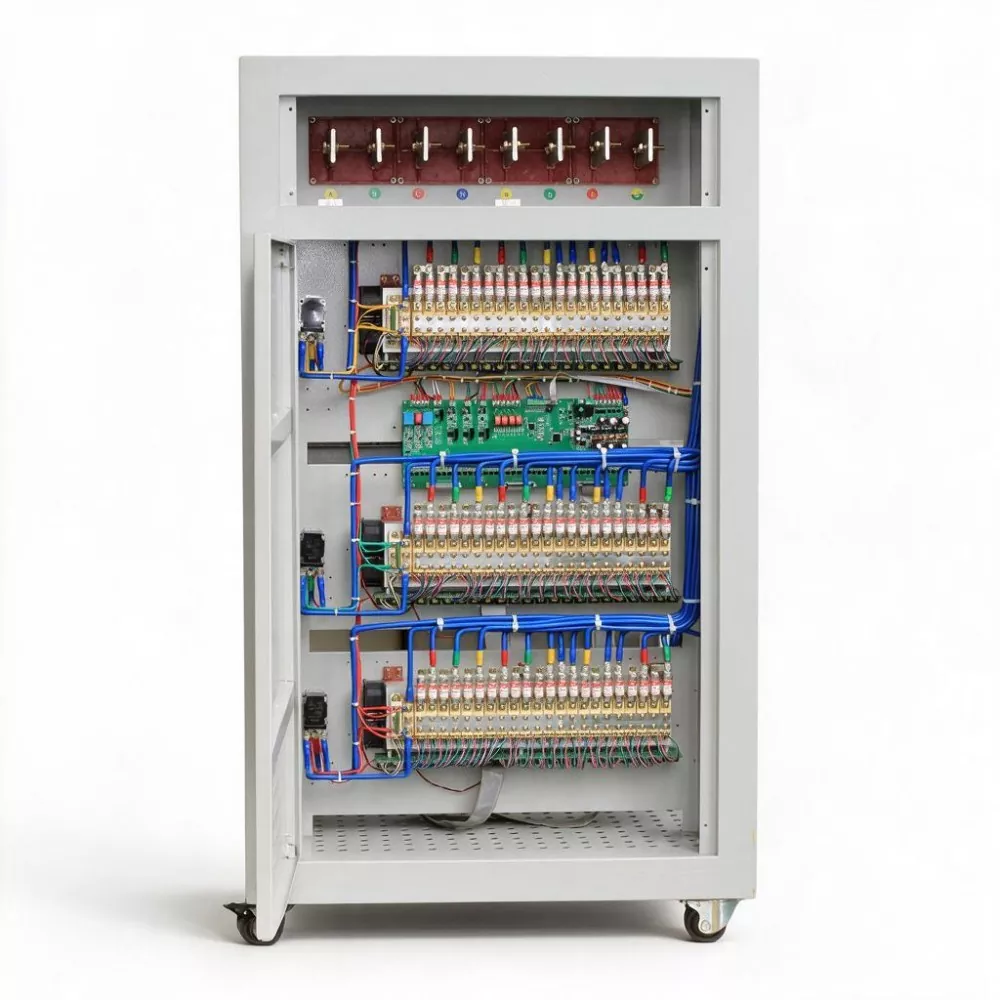

3 مراحل 100 كيلو فولت أمبير SCR Static AVR

أساس الاقتصاد الرقمي الحديث هو مراكز البيانات وشبكات الاتصالات. تتمتع الخوادم والمحولات وأجهزة التخزين الخاصة بهذه المرافق بمتطلبات صارمة للغاية فيما يتعلق بجودة الطاقة. وفقًا لإحصائيات معهد Uptime Institute، فإن أكثر من 40% من حالات انقطاع التيار الكهربائي في مراكز البيانات ترتبط بشكل مباشر بقضايا جودة الطاقة، وجزء كبير منها ليس انقطاعًا كاملاً للطاقة ولكنه ناتج عن انخفاض الجهد الكهربي أو الوميض أو التداخل التوافقي الذي يؤدي إلى إيقاف تشغيل المعدات بشكل وقائي.

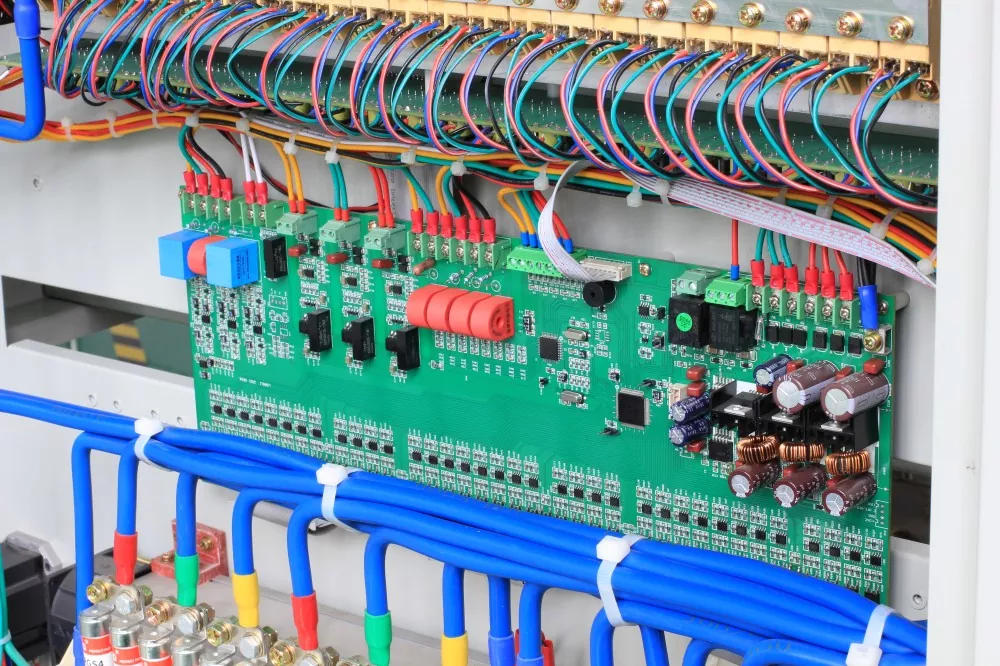

تم تصميم نظام AVR الثابت ثلاثي الطور 100KVA SCR مع هذا النوع من "انقطاع التيار الكهربائي غير القابل للانقطاع" كهدف أساسي له. يستخدم رقائق حوسبة DSP عالية السرعة وتقنية أخذ عينات التيار المتردد السريعة لمراقبة كل تغيير طفيف في جهد الإدخال في الوقت الفعلي. عندما يحدث تقلب الجهد، يكمل نظام التحكم حساب الانحراف في غضون ميكروثانية ويدفع وحدة SCR لإجراء تعويض وتبديل بدون تلامس عند نقطة العبور الصفرية للتيار، واستعادة جهد الخرج إلى القيمة المحددة في غضون 10 مللي ثانية إلى 40 مللي ثانية.

معلمة المنتج

ما هي المزايا بالمقارنة مع منظمات الجهد التقليدية من نوع محرك سيرفو؟

لا يحتوي نظام AVR الثابت ثلاثي الطور 100KVA SCR على أي أجزاء متحركة ميكانيكية، مما يزيل تمامًا تآكل فرشاة الكربون وضعف الاتصال ومخاطر توليد الشرارة. بالنسبة لمراكز البيانات التي تعمل على مدار الساعة طوال أيام الأسبوع دون انقطاع، تعني عبارة "بدون صيانة" عدم الحاجة إلى جدولة وقت التوقف عن العمل للصيانة وعدم الحاجة إلى تخزين قطع الغيار المعرضة للفشل.

فيما يتعلق بالإدارة الذكية، تم تجهيز SBWZ-100KVA بإعدادات شاملة قابلة للبرمجة وواجهات اتصال RS485. يمكن لموظفي الصيانة عرض حالة تشغيل الجهد الكهربائي والتيار والطاقة والمعدات ثلاثية الطور عن بعد في غرفة التحكم وتعيين عتبات حماية الجهد الزائد والجهد المنخفض والتيار الزائد.

عندما يكون هناك اتجاه غير طبيعي في جودة الطاقة، يمكن للنظام إصدار تحذير مبكر، وتحقيق الترقية من "الإصلاح السلبي" إلى "الوقاية النشطة" في وضع التشغيل.

الميزات الرئيسية

1. استجابة على مستوى مللي ثانية

زمن الاستجابة هو من 10 مللي ثانية إلى 40 مللي ثانية (قابل للتعديل)، ويمكن إكمال التعديل خلال الدورة الأولى لتقلب جهد الشبكة. بالنسبة لأحمال تكنولوجيا المعلومات مثل الخوادم والمحولات وأجهزة التخزين الحساسة للجهد العابر، فإن هذه السرعة كافية لإكمال التعويض ضمن نافذة التسامح مع مصدر الطاقة، مما يضمن عدم انقطاع العمل.

2. دقة تثبيت الجهد العالي للغاية

دقة جهد الطور ±1%، دقة جهد الخط ±1.5%، أعلى بكثير من ±3% من مثبتات الجهد التقليدية من النوع المؤازر. يمكن أن يؤدي تثبيت الجهد العالي الدقة إلى تقليل عبء ضبط مصادر طاقة الخادم بشكل فعال، وإطالة عمر خدمة وحدات الطاقة، وتقليل معدل الفشل الإجمالي.

3. تصميم تماس بالكامل

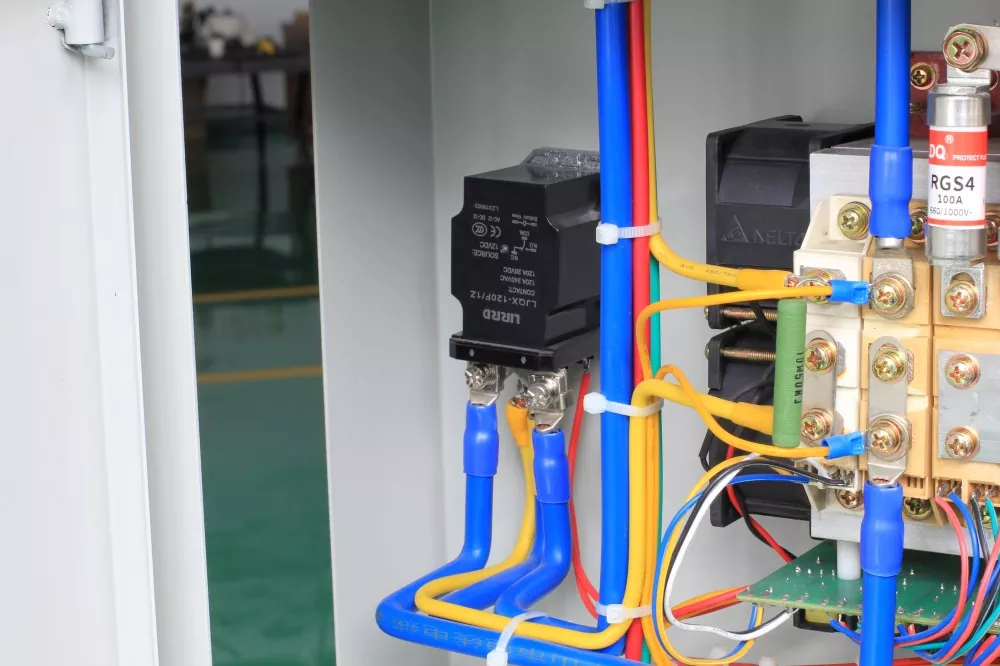

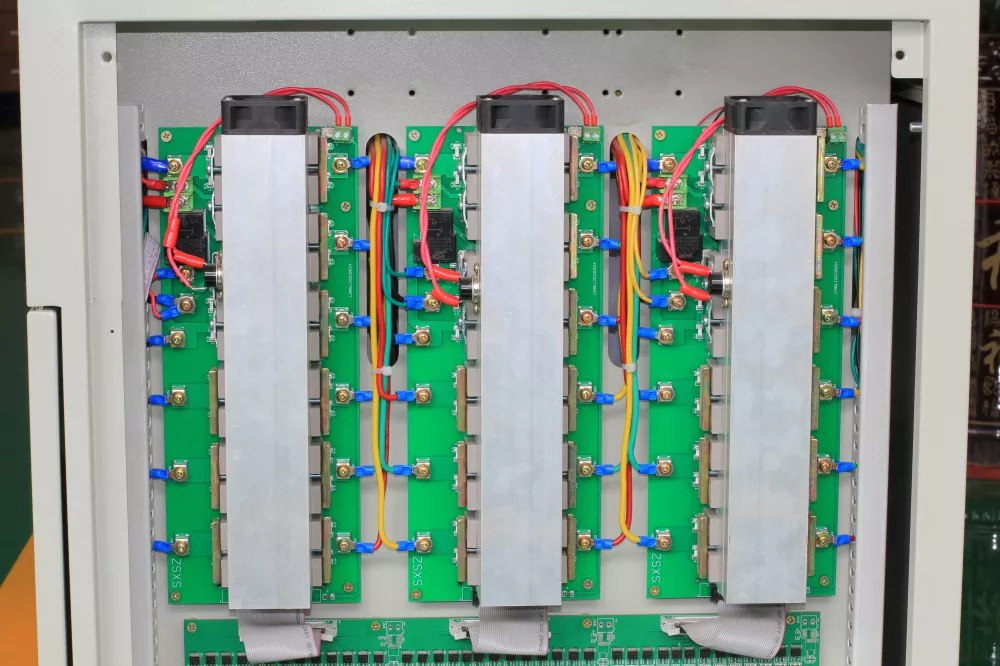

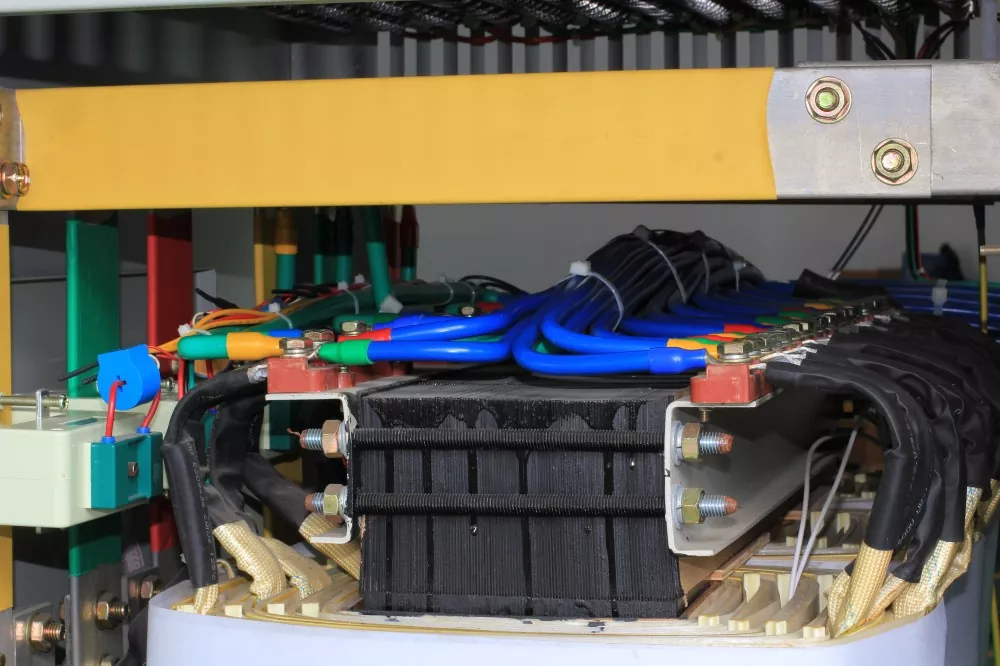

يتم استخدام وحدات SCR لتحل محل فرش الكربون التقليدية والمحركات المؤازرة، مما يزيل أي أجزاء متحركة ميكانيكية في الماكينة بأكملها. لا توجد مشكلات مثل تآكل فرشاة الكربون، أو توليد الشرارة، أو الاستبدال المنتظم، مما يجعل 3 مراحل 100KVA SCR Static AVR مناسبًا بشكل خاص لمواقع المهام الحرجة حيث لا يكون من الممكن إيقاف تشغيل الصيانة الدورية.

4. الكفاءة ≥ 99%

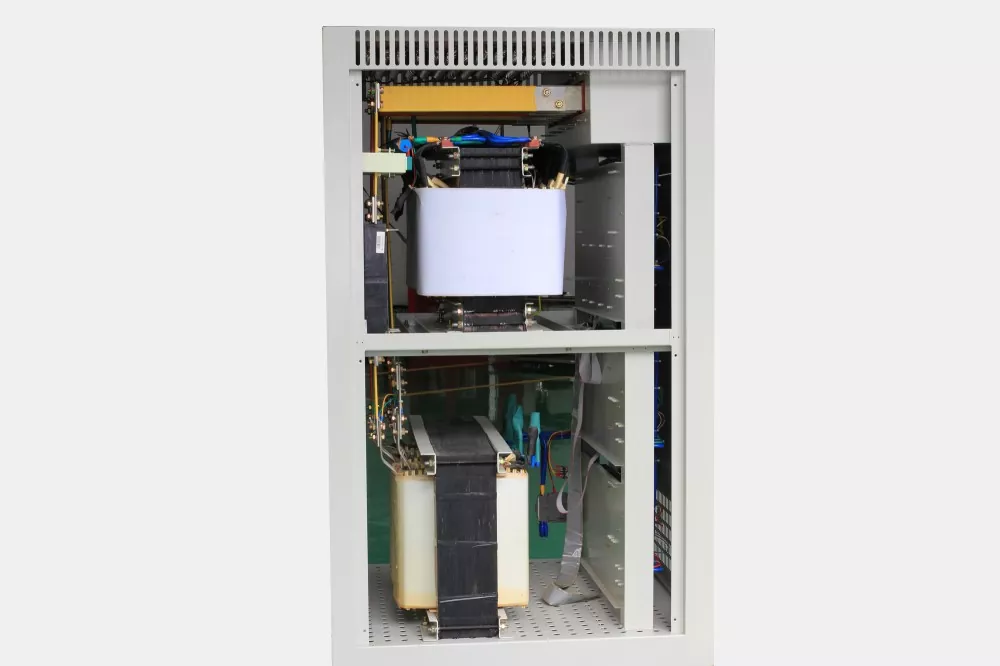

يؤدي استخدام محولات العزل عالية الكفاءة ووحدات SCR منخفضة التوصيل إلى كفاءة إجمالية تبلغ ≥ 99%. تم حسابه على أساس سعة 100 كيلو فولت أمبير و8760 ساعة تشغيل سنويًا، مقارنة بمثبتات الجهد التقليدية من النوع المؤازر (كفاءة 96%)، ويمكنه توفير ما يقرب من 3000 إلى 4000 كيلووات ساعة سنويًا، مما يقلل بشكل كبير من تكاليف التشغيل (TCO).

5. الإخراج النقي

معدل تشويه شكل موجة الإخراج <0.1%، لا يوجد توافقيات إضافية. لا يسبب مثبت الجهد نفسه أي تداخل في شبكة الطاقة، مما يلبي المتطلبات الصارمة لمراكز البيانات للبيئة الكهرومغناطيسية (EMC).

6. مراقبة ذكية وحماية قابلة للبرمجة

يدعم المستخدمين لضبط الجهد الزائد والجهد المنخفض وعتبات حماية التيار الزائد ودقة تثبيت الجهد. يتم توفير واجهة اتصال RS485 القياسية (بروتوكول Modbus-RTU)، والتي يمكن توصيلها بـ DCIM (نظام إدارة البنية التحتية لمركز البيانات) أو أنظمة مراقبة بيئة الطاقة لتحقيق الإدارة المركزية عن بعد.

تطبيقات المنتج

1. مراكز البيانات وعقد الحوسبة السحابية: توفير حماية عالية السرعة لتثبيت الجهد الكهربي لخزائن الخادم، ومكيفات الهواء الدقيقة، وواجهة UPS الأمامية في غرف كمبيوتر IDC، مما يزيل مخاطر إعادة تشغيل الخادم الناتج عن تراجع الجهد.

2. شبكة الاتصالات الأساسية ومحاور 5G: تستخدم لتبديل إمدادات الطاقة في مراكز الاتصالات الإقليمية، وغرف كمبيوتر شبكة 5G الأساسية، وعقد تقارب شبكات المناطق الحضرية، مما يضمن عدم انقطاع معدات الاتصال عن الاتصال بالإنترنت بسبب تقلبات الجهد الكهربي.

3. أنظمة المعاملات المالية: توفير ضمانات إمداد الطاقة بمستوى "صفر انقطاع سريع" لخوادم التداول ومعدات الشبكات في البورصات ومراكز بيانات البنوك، مما يضمن سلامة بيانات المعاملات واستمرارية الأعمال.

4. مراكز التحكم في البث الإذاعي والتلفزيوني: تستخدم لمعدات التحكم في البث في أنظمة البث التلفزيوني، ومحطات الوصلة الصاعدة عبر الأقمار الصناعية، وغرف الكمبيوتر لشبكات الراديو والتلفزيون، لتجنب حوادث البث الناجمة عن مشاكل إمدادات الطاقة.

5. معدات الكشف الدقيقة في التصنيع المتطور: توفير إمدادات طاقة نقية مستقرة للجهد للمعدات الحساسة للغاية لتقلبات الجهد، مثل معدات فحص رقائق أشباه الموصلات، وأدوات القياس البصرية، وآلات القياس ثلاثية الإحداثيات.

خدمات التخصيص

توفر شركة KTAC خدمات OEM/ODM، بما في ذلك لون المظهر، وطريقة التغليف، ونطاق جهد الإدخال/الإخراج، ووحدات الوظائف الخاصة (مثل أجهزة تصفية EMI، وأجهزة الحماية من الصواعق، وواجهات المراقبة RS232/RS485)، وما إلى ذلك. يرجى الاتصال بنا للحصول على حلول مخصصة.

التعليمات

1. هل يمكن لوقت الاستجابة الذي يتراوح من 10 مللي ثانية إلى 40 مللي ثانية أن يلبي متطلبات مصدر الطاقة للخادم؟

نعم. وفقًا لمواصفات مصدر الطاقة القياسية لمعدات تكنولوجيا المعلومات، يتطلب مصدر الطاقة للخوادم عادةً وقت توقف لا يقل عن 10 مللي ثانية. يمكن لـ SBWZ-100KVA استكمال تعويض الجهد خلال 10 مللي ثانية في أسرع وقت. في معظم سيناريوهات تقلبات الشبكة، لا يقوم مصدر الطاقة الخاص بالخادم حتى بتنشيط تخزين الطاقة الاحتياطية، مما يحقق استقرارًا حقيقيًا للجهد "غير محسوس".

2. ما هي العلاقة بين مثبت الجهد اللاتلامسي و UPS (إمدادات الطاقة غير المنقطعة)؟

وهما متكاملان وليسا بديلين. تعمل UPS على حل مشكلة "انقطاع التيار الكهربائي" (عن طريق توفير الطاقة من خلال البطاريات)، بينما يحل مثبت الجهد SBWZ مشكلة "الجهد غير المستقر". بالنسبة للسيناريوهات التي بها تقلبات متكررة في الجهد ولكن نادرًا ما يحدث انقطاع كامل للتيار الكهربائي، فإن استخدام المثبت وحده يمكن أن يؤدي إلى تحسين جودة مصدر الطاقة بشكل كبير؛ بالنسبة للسيناريوهات التي تتطلب حماية شاملة، يوصى بنشر مثبت الجهد SBWZ أمام UPS، والذي يمكن أن يقلل من التبديل المتكرر لـ UPS إلى وضع البطارية بسبب تقلبات الجهد، ويطيل عمر البطارية.

3. ما مدى صحة الكفاءة ≥ 99٪؟ ما هي كمية الكهرباء التي يمكن توفيرها على المدى الطويل؟

تعتمد قيمة الكفاءة هذه على اختبار التشغيل بالحمل الكامل. مع حمل 100KVA وكفاءة 99%، تبلغ خسارة المعدات حوالي 1KW؛ في حالة استخدام مثبت الجهد التقليدي من النوع المؤازر (بكفاءة 96%)، تبلغ الخسارة حوالي 4 كيلو وات. مع سعر كهرباء صناعي يبلغ 0.7 يوان لكل كيلووات/ساعة و8760 ساعة سنويًا، يمكن لـSBWZ-100KVA توفير حوالي (4-1) × 8760 × 0.7 ≈ 18396 يوان من تكاليف الكهرباء سنويًا. ويمكن استرداد هذا في غضون ثلاث سنوات من تكلفة المعدات المميزة.

4. هل تدعم المعدات التشغيل المتوازي لتحقيق التكرار؟

نعم. يمكن تحقيق العديد من SBWZ-100KVA من خلال خزانة جانبية للتكوين المتكرر المتوازي (1+1 أو N+1). عندما تتم صيانة أحد الأجهزة أو يتعطل، يمكن للجهاز الآخر أن يتولى العبء بسلاسة. يمكن استشارة مخطط التكوين المتوازي المحدد مع مهندسي النظام لدينا، الذين سيقومون بتصميمه بناءً على بنية توزيع الطاقة في الموقع لديك.
5. كيف يعمل جهاز AVR الثابت ثلاثي الطور 100KVA SCR على تبديد الحرارة؟

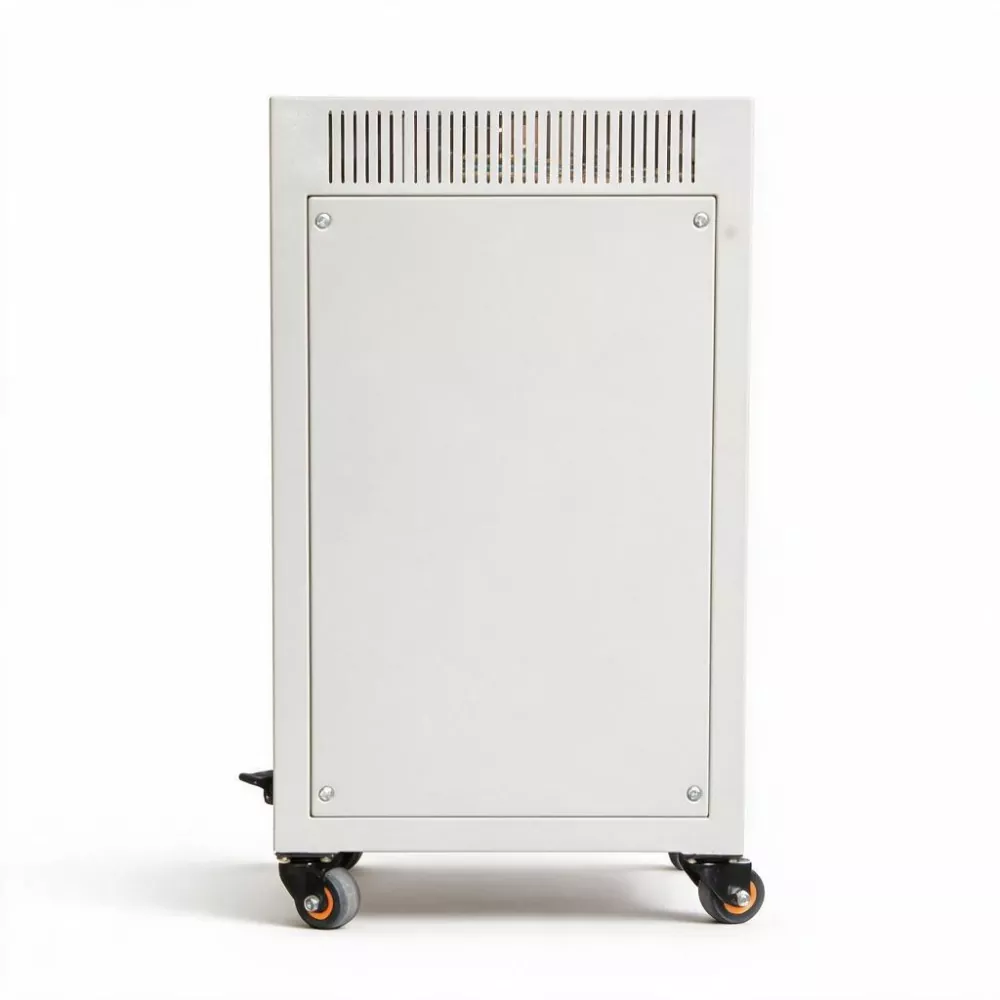

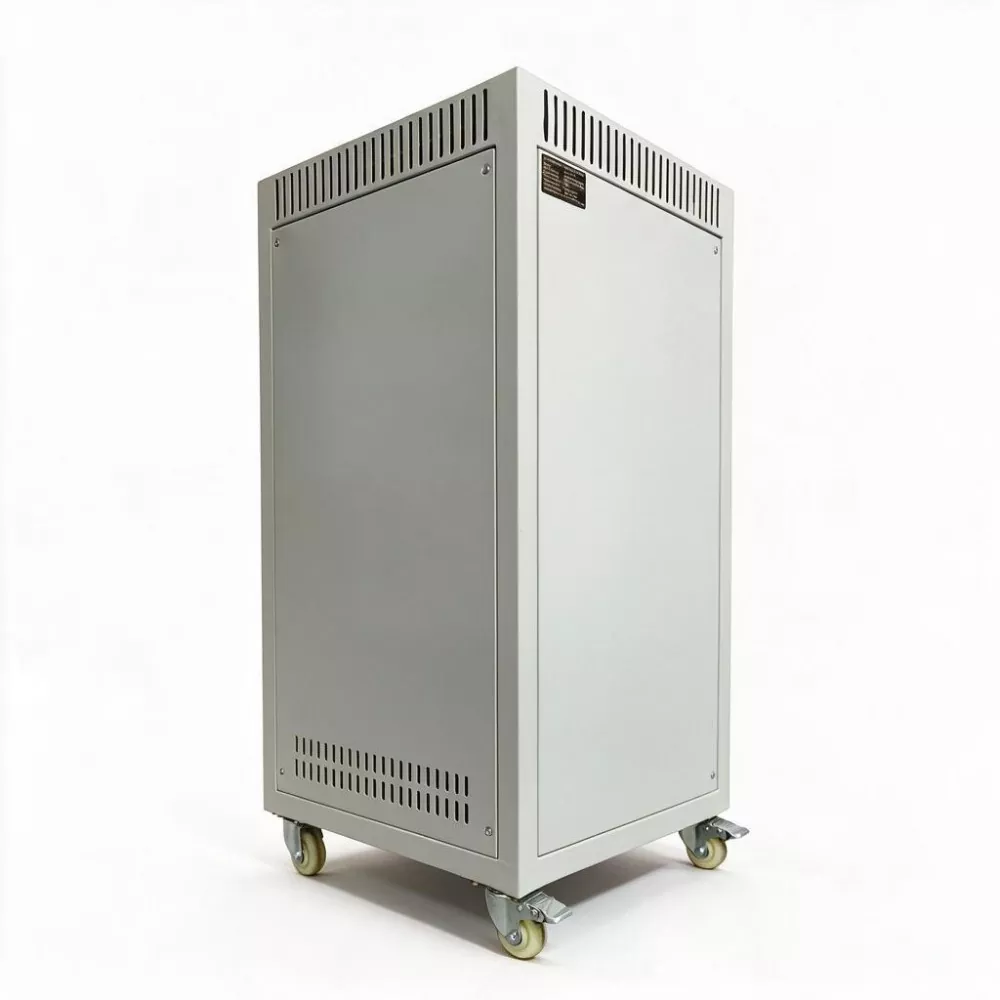

يستخدم SBWZ-100KVA التحكم الذكي في درجة الحرارة وتبريد الهواء القسري، مع وجود فتحات تهوية للمدخل والمخرج على الجانبين الأمامي والخلفي للخزانة. يوصى بالتحكم في درجة الحرارة المحيطة لمساحة التركيب بين -5 درجة مئوية و40 درجة مئوية، مع رطوبة نسبية أقل من 90%. بالنسبة للمعدات المثبتة في مراكز البيانات أو غرف الاتصالات، فإن بيئة تكييف الهواء في الغرفة تلبي المتطلبات بالكامل؛ بالنسبة للمعدات المثبتة في غرف توزيع الطاقة العادية، يجب التأكد من وجود تهوية جيدة كافية.
