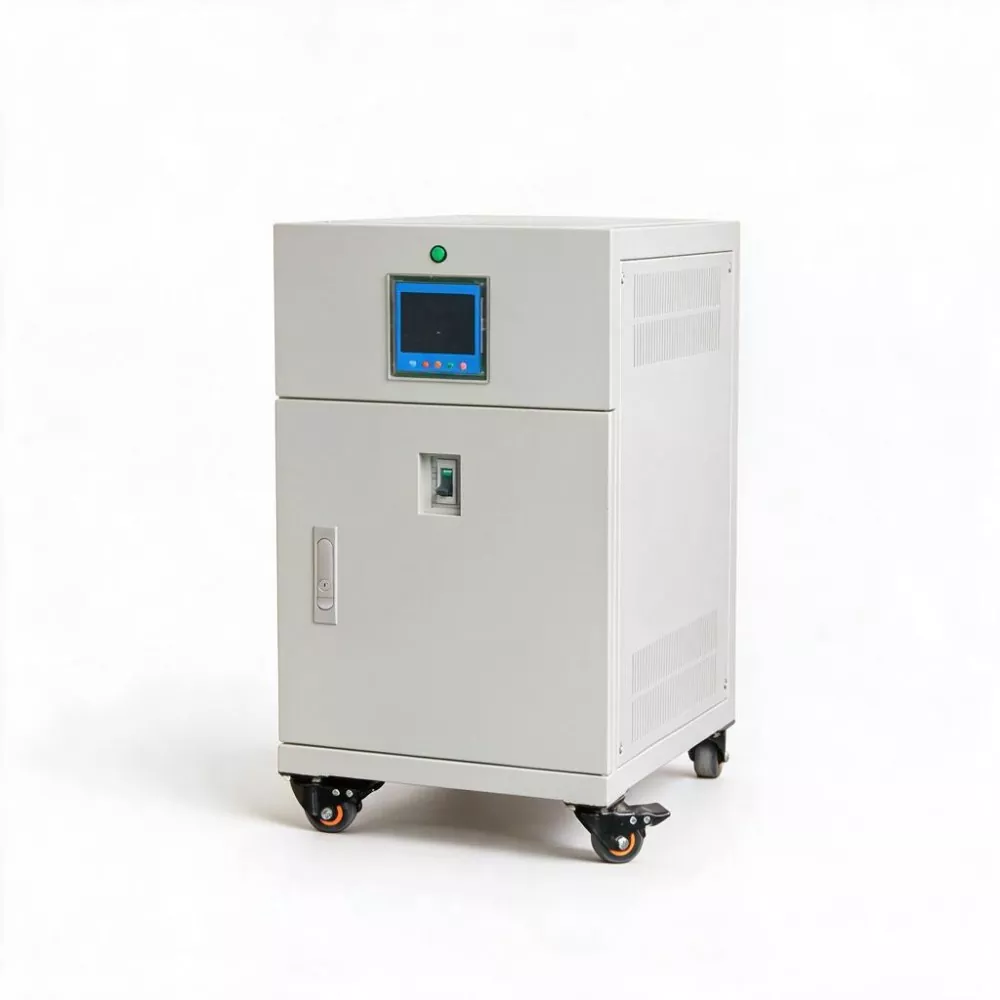

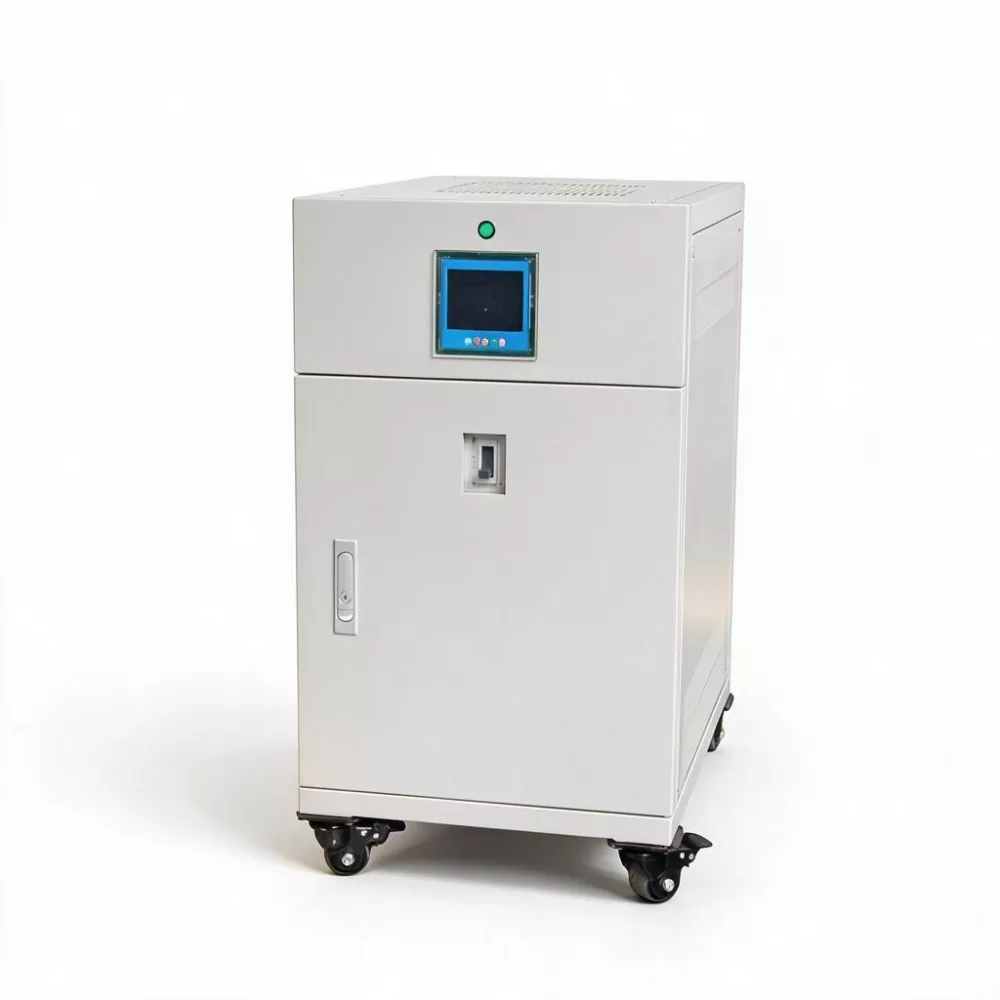

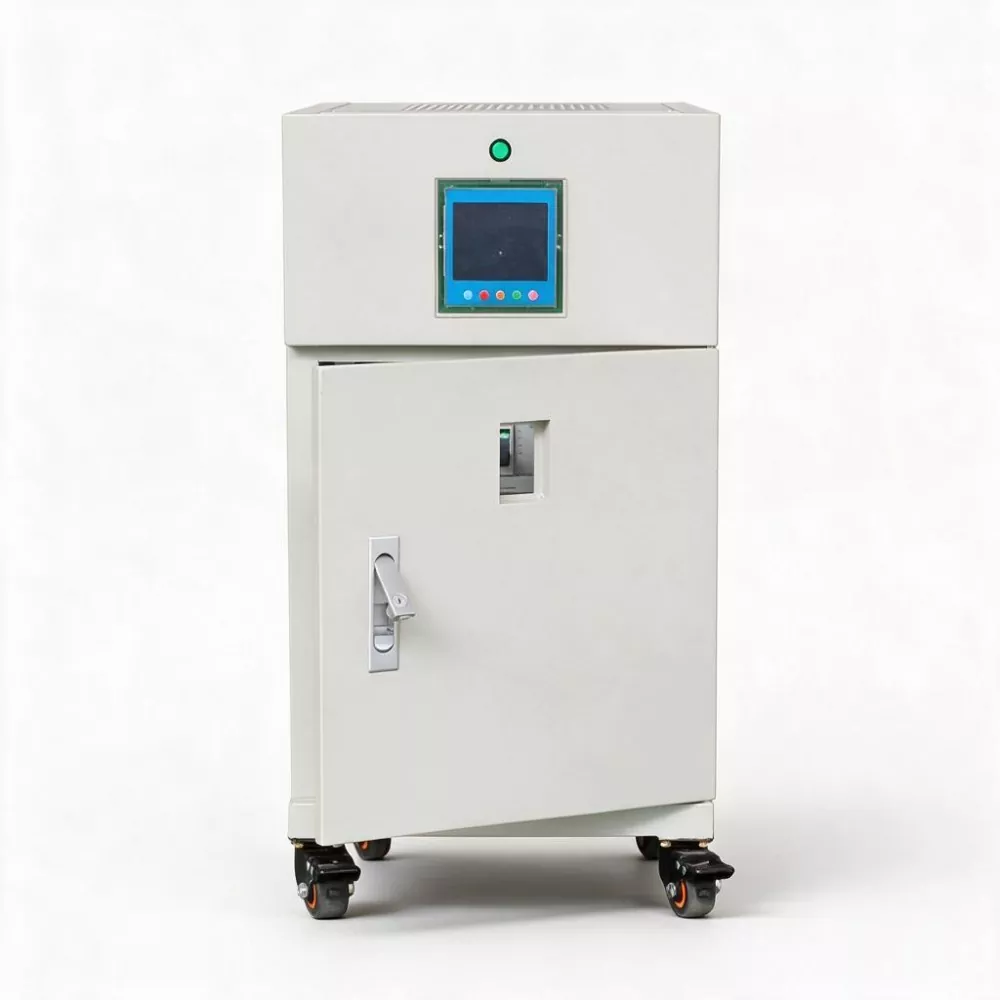

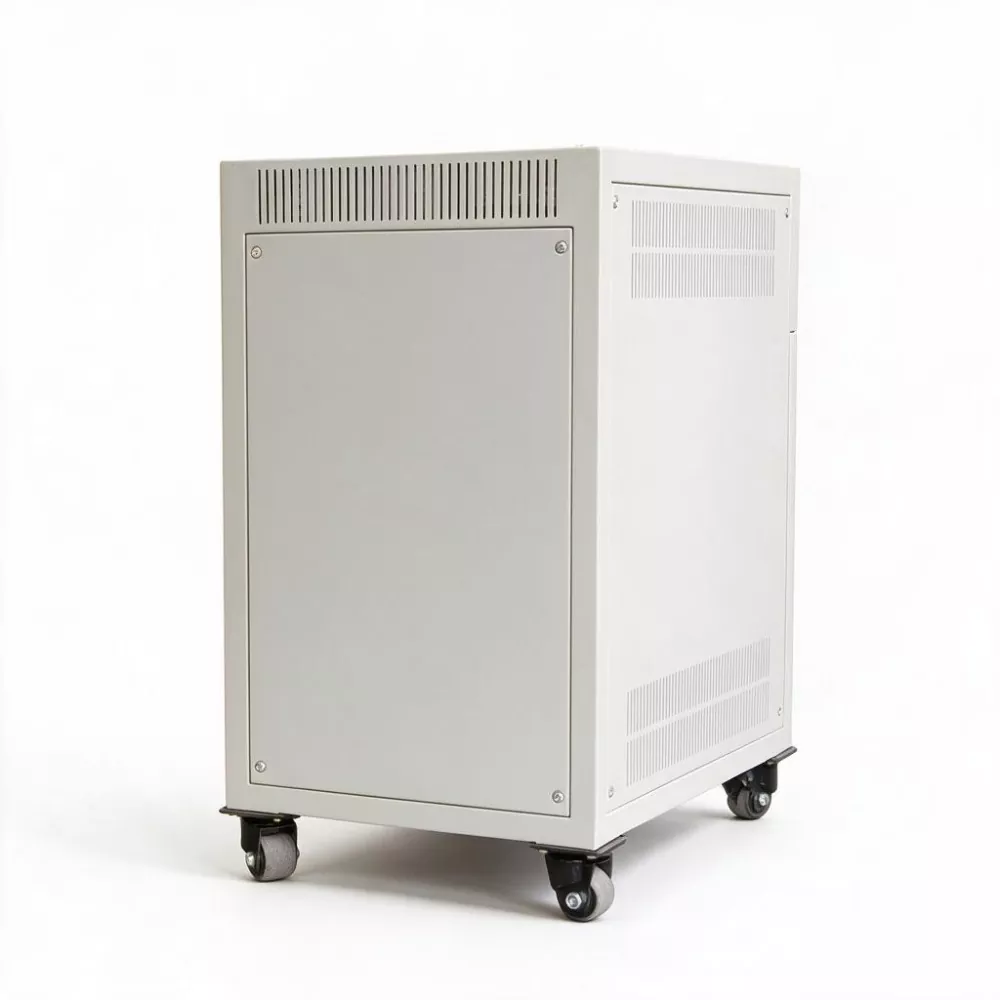

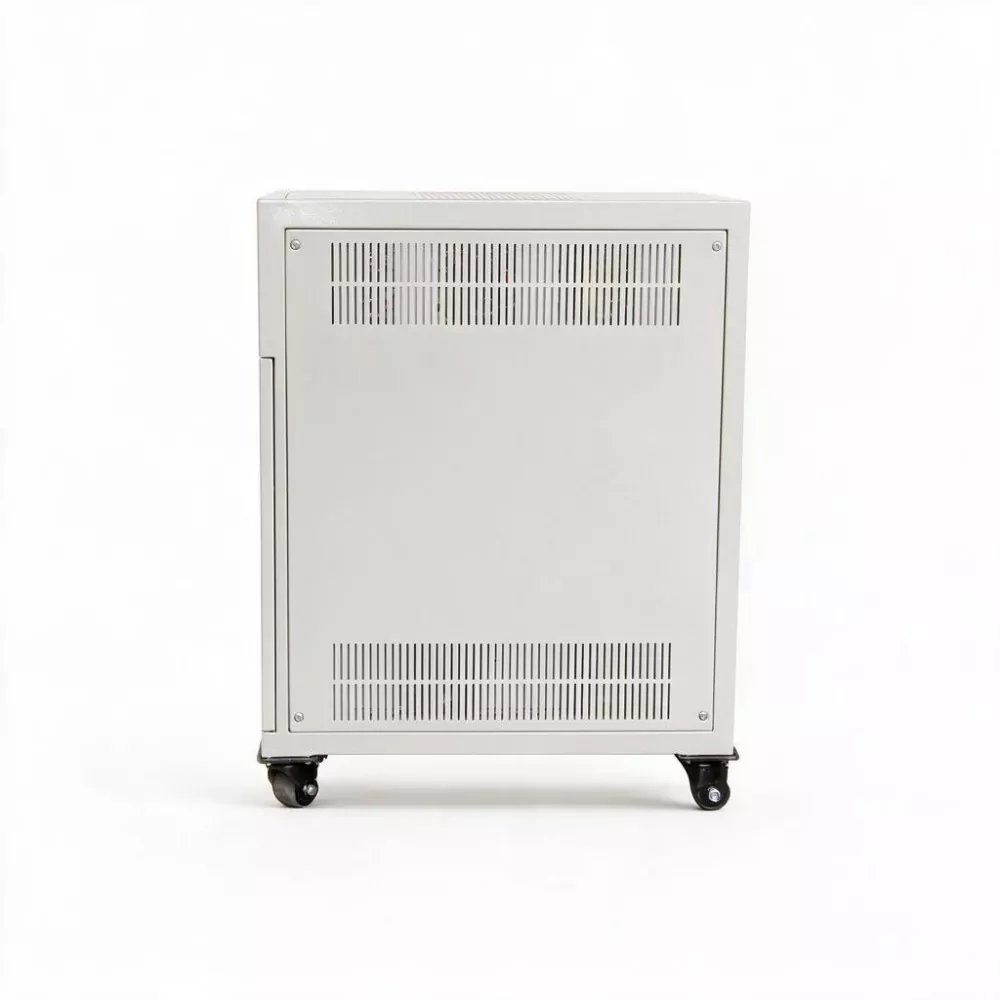

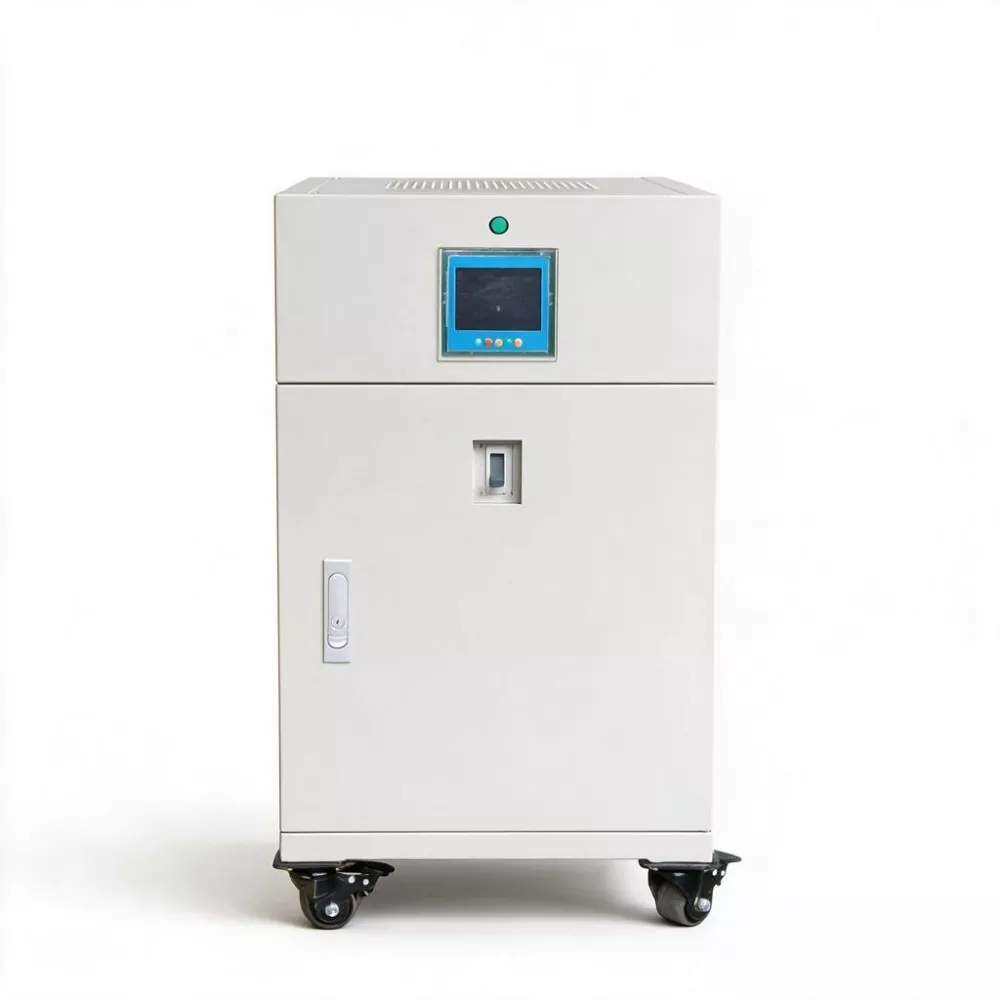

3 مراحل 150 كيلو فولت أمبير SCR Static AVR

يتطلب نظام التصوير بالرنين المغناطيسي 3.0T انتظام المجال المغناطيسي الرئيسي للوصول إلى مستوى جزء واحد في المليون، وأن تكون دقة تبديل ملف التدرج عند مستوى الميكروثانية، وأن يكون استقرار تردد نظام الترددات الراديوية أفضل من 0.1 جزء في المليون. تشترك كل هذه الأنظمة الإلكترونية الدقيقة للغاية في متطلب واحد مشترك فقط - مصدر الطاقة.

بيئة إمدادات الطاقة في المستشفيات معقدة. المعدات الكبيرة مثل الأنودات الدوارة CT ومولدات الجهد العالي DSA تبدأ وتتوقف بشكل متكرر، واستخدام الطاقة في بناء الأرضيات المجاورة، والتقلبات اليومية في شبكة الطاقة البلدية، كلها تؤثر على جودة الطاقة.

بالنسبة للمغناطيس فائق التوصيل في التصوير بالرنين المغناطيسي، قد تتسبب تقلبات الجهد في "إخماد" المغناطيس (فقدان الموصلية الفائقة)، أي أن حالة التوصيل الفائق تتعطل، ويتبخر الهيليوم السائل بسرعة. يمكن أن يؤدي الإخماد لمرة واحدة إلى خسائر اقتصادية مباشرة (إعادة تركيب الهيليوم السائل، وإثارة المغناطيس، ومعايرة النظام) تتراوح بين 200 ألف إلى 500 ألف يوان، كما أن تقدير الخسائر غير المباشرة أكثر صعوبة.

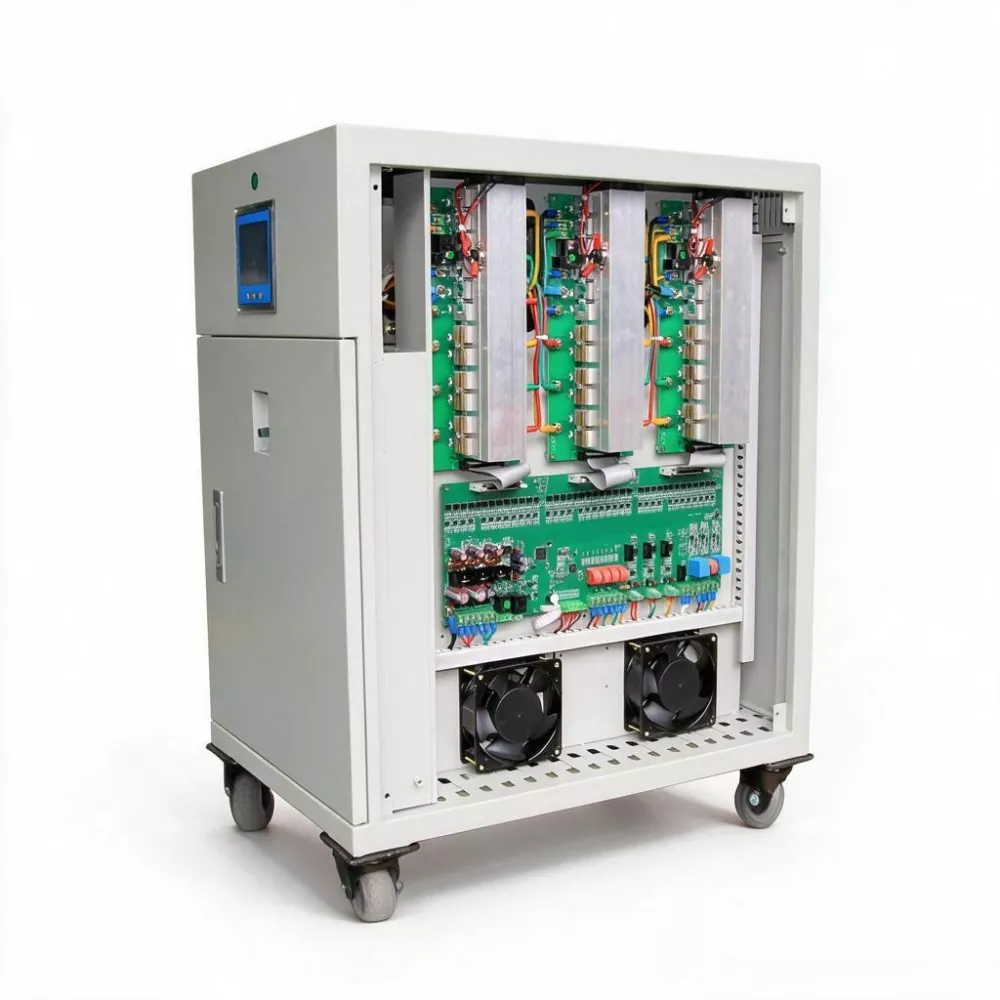

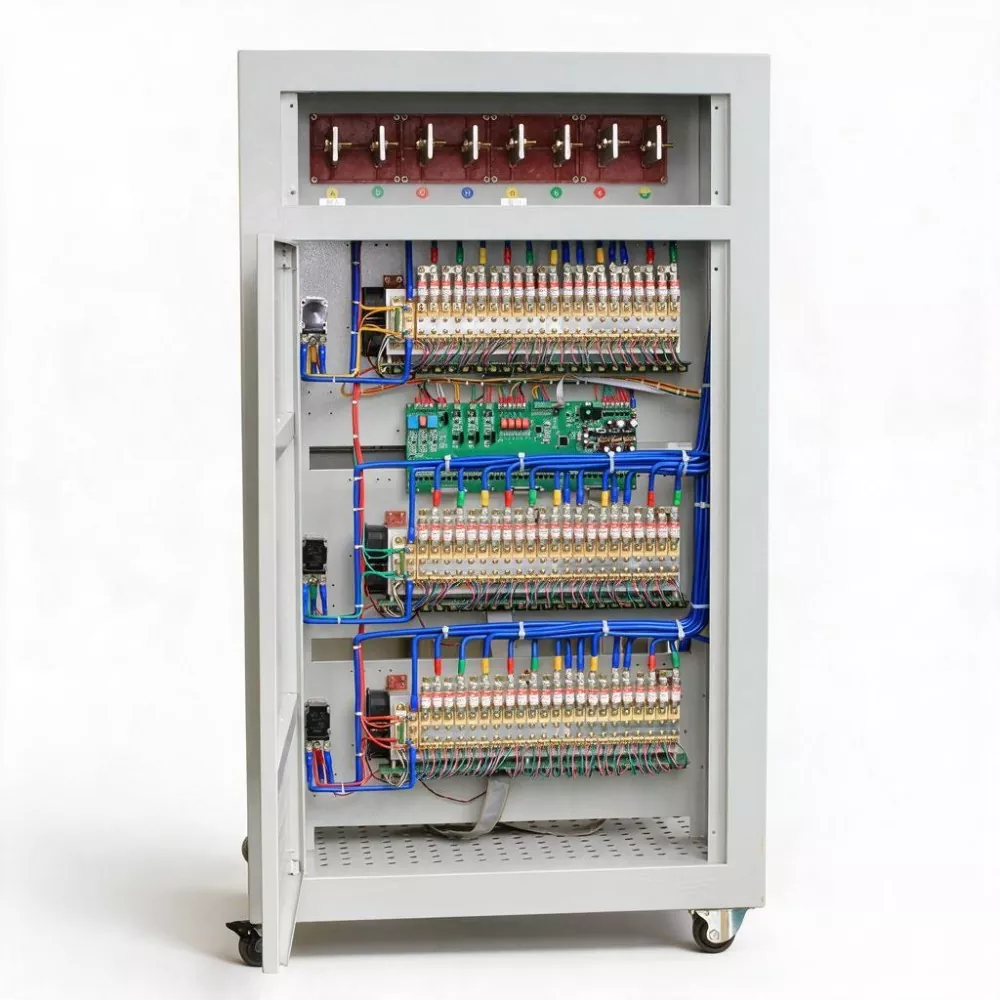

يستخدم جهاز SCR Static AVR ثلاثي الطور 150KVA نظام التحكم الرقمي DSP وتقنية التعويض السريع بدون تلامس SCR. يمكنه إكمال التنظيم في غضون 10 مللي ثانية إلى 40 مللي ثانية عندما يتقلب جهد الشبكة، مع دقة تنظيم الجهد المستقر بنسبة ±1% ومعدل تشويه الموجي <0.1%.

في الوقت نفسه، يعتمد جهاز AVR الثابت ثلاثي الطور SCR على تصميم بدون تلامس بالكامل، بدون فرش كربون، ولا أجزاء متحركة ميكانيكية، مما يزيل بشكل أساسي المخاطر المحتملة لمنظمات الجهد الكهربي التقليدية من النوع المؤازر مثل التنظيم المتأخر وضعف اتصال فرشاة الكربون.

تم تجهيز المعدات بواجهة اتصال RS485 القياسية، والتي يمكن توصيلها بنظام التشغيل الآلي للمبنى بالمستشفى (BAS) أو نظام مراقبة الطاقة. يمكن لموظفي الخدمات اللوجستية رؤية حالة تشغيل المعدات، والجهد ثلاثي الطور، والتيار، ومعدل التحميل في الوقت الحقيقي من غرفة العمل. تتيح وظيفة الحماية القابلة للبرمجة للمستشفى ضبط عتبات حماية الجهد الزائد والجهد المنخفض وفقًا لمتطلبات المعدات، مما يحقق التكيف الشخصي.

معلمة المنتج

الميزات الرئيسية

1. الاستجابة السريعة على مستوى المللي ثانية

وقت الاستجابة هو 10 مللي ثانية إلى 40 مللي ثانية، ويكتمل التعديل خلال نصف دورة من تقلبات الشبكة. بالنسبة لمعدات التصوير مثل التصوير بالرنين المغناطيسي والتصوير المقطعي المحوسب، فهذا يعني أن تقلبات الجهد الطفيفة أثناء المسح لا تؤثر على جودة الصورة، مما يؤدي إلى تجنب عمليات الفحص المتكررة والتعرض للإشعاع غير الضروري للمرضى بسبب مشاكل في إمدادات الطاقة.

2.±1% تثبيت الجهد عالي الدقة

دقة جهد الطور هي ±1%، وهي أعلى بكثير من المطلوب عادةً ±5% للمعدات الطبية. يضمن الجهد المستقر انتظام المجال المغناطيسي الثابت في التصوير بالرنين المغناطيسي، وتيار التسخين الفتيل لأنبوب التصوير المقطعي، واتساق خرج مولد الجهد العالي في DSA، وبالتالي ضمان القيمة التشخيصية لكل صورة.

3. تصميم تماس بالكامل

لا توجد فرش كربون، ولا محركات مؤازرة، ولا تآكل ميكانيكي. بالنسبة لمعدات المستشفى التي تعمل على مدار الساعة، فهذا يعني أنه ليست هناك حاجة لجدولة نوافذ الصيانة، ولن تتوقف المعدات عن العمل بسبب أعطال في مثبت الجهد نفسه. تم تحسين الموثوقية من "احتمالية الموثوقية العالية" إلى "الموثوقية المطلقة تقريبًا".

4. تشويه الإخراج منخفض للغاية

معدل تشويه شكل موجة الإخراج أقل من 0.1%، دون توليد توافقيات إضافية. يعد هذا أمرًا بالغ الأهمية بالنسبة لمعدات التصوير الطبي شديدة الحساسية للبيئات الكهرومغناطيسية (خاصة ملف استقبال التردد اللاسلكي الخاص بالتصوير بالرنين المغناطيسي)، وتجنب تشوهات الصور الناتجة عن التداخل التوافقي.

5. الكفاءة≥99%

الكفاءة العالية لا تعني توفير الطاقة وخفض التكلفة فحسب، بل تعني أيضًا أن المعدات تولد حرارة أقل، مما يقلل العبء الإضافي على نظام تبريد تكييف الهواء في المستشفى. بالنسبة لفاتورة الكهرباء في المستشفيات الكبيرة، فإن الخسارة الذاتية لـ 3 مراحل 150KVA SCR Static AVR يمكن أن تكون ضئيلة تقريبًا.

6. المراقبة الذكية وإعداد المعلمة الشخصية

يمكن للمستخدمين برمجة وتعيين عتبات حماية الجهد الزائد والجهد المنخفض والتيار الزائد ودقة تثبيت الجهد. تعرض شاشة LED الرقمية الجهد والتيار والطاقة ثلاثي الطور في الوقت الفعلي. تدعم واجهة الاتصال RS485 الاتصال بأنظمة BAS أو أنظمة مراقبة الطاقة لتحقيق الإدارة المركزية.

تطبيقات المنتج

1. مركز التصوير الطبي: يوفر إمدادات طاقة عالية النقاء ومستقرة لمعدات التصوير الكبيرة مثل التصوير بالرنين المغناطيسي (MRI)، والتصوير المقطعي المحوسب (CT)، وDSA (تصوير الأوعية بالطرح الرقمي)، وDR (التصوير الرقمي للأشعة السينية)، مما يضمن جودة التصوير.

2. قسم العلاج الإشعاعي: يوفر طاقة ثابتة لأنظمة التحكم وأجهزة التوليد عالية التردد لمعدات العلاج الإشعاعي مثل المسرعات الخطية وسكاكين جاما وأنظمة العلاج بالبروتونات مما يضمن دقة جرعات العلاج.

3. قسم المختبرات وعلم الأمراض: يوفر حماية مستقرة للطاقة لمعدات الاختبار الدقيقة مثل محللات الكيمياء الحيوية الكبيرة، وأجهزة قياس التدفق الخلوي، وأجهزة تسلسل الجينات، والمجاهر الإلكترونية، مما يضمن دقة نتائج الاختبار.

4. غرفة العمليات ووحدة العناية المركزة: توفر طاقة ثابتة لمعدات دعم الحياة مثل تكييف هواء تنقية غرفة العمليات، وآلات التخدير، والشاشات، وأجهزة التهوية، مما يضمن سلامة المرضى.

5. غرفة التوزيع الرئيسية بالمستشفى: يمكن أن تكون بمثابة مثبت خط وارد مخصص لمبنى التصوير أو مبنى التكنولوجيا الطبية، مما يوفر تنظيم الجهد المركزي لجميع المعدات الطبية في المبنى بأكمله.

خدمات التخصيص

توفر شركة KTAC خدمات OEM/ODM، بما في ذلك لون المظهر، وطريقة التغليف، ونطاق جهد الإدخال/الإخراج، ووحدات الوظائف الخاصة (مثل أجهزة تصفية EMI، وأجهزة الحماية من الصواعق، وواجهات المراقبة RS232/RS485)، وما إلى ذلك. يرجى الاتصال بنا للحصول على حلول مخصصة.

التعليمات

1. ما هي متطلبات الطاقة المحددة لأجهزة التصوير بالرنين المغناطيسي؟

يتطلب المكون الأساسي للتصوير بالرنين المغناطيسي - المغناطيس فائق التوصيل - تيار إثارة مستقر للغاية، وتحتاج الملفات المتدرجة إلى جهد دقيق لتوليد مجال متدرج خطي، ويتطلب نظام الترددات الراديوية مصدر طاقة بتوافقيات منخفضة للغاية لتحفيز الإشارات واستقبالها. ستؤثر أي تقلبات في الجهد والتداخل التوافقي بشكل مباشر على جودة الصورة (مما يؤدي إلى حدوث خلل أو انخفاض في نسبة الإشارة إلى الضوضاء)، وفي الحالات الشديدة، قد يؤدي ذلك إلى ارتفاع درجة حرارة المغناطيس. يمكن للدقة ±1% ومعدل التشوه <0.1% لـ SBWZ-150KVA تلبية هذه المتطلبات بالكامل.

2. إذا كان المستشفى لديه بالفعل UPS، فهل لا تزال هناك حاجة إلى مثبت الجهد؟

نعم. وتتمثل المهمة الأساسية لـ UPS في التعامل مع انقطاع التيار الكهربائي. على الرغم من أن خرجها مستقر، إلا أن جانب الإدخال في UPS حساس أيضًا لتقلبات الجهد - حيث أن تقلبات الجهد المتكررة ستؤدي إلى تسريع شيخوخة البطاريات الداخلية في UPS وتقصير دورة الاستبدال (من 3-5 سنوات إلى 1-2 سنوات). يمكن أن يؤدي نشر SBWZ-150KVA في الواجهة الأمامية لـ UPS إلى إطالة العمر الإجمالي لـ UPS والبطاريات، وتقليل تكاليف التشغيل والصيانة على المدى الطويل للمستشفى.

3. هل سيؤثر عطل المعدات على تشغيل المعدات الطبية؟

رقم SBWZ-150KVA لديه وظيفة تجاوز تلقائية مدمجة. في حالة تعطل المعدات الداخلية أو التحميل الزائد، فإنها ستتحول تلقائيًا إلى وضع إمداد الطاقة المباشر من الشبكة، مما يضمن إمداد الطاقة المستمر للمعدات الطبية. وفي الوقت نفسه، ينبعث إنذار مسموع ومرئي على اللوحة لتنبيه موظفي الصيانة للتعامل معه على الفور. بعد اكتمال الصيانة، يمكن إعادة الجهاز إلى وضع الجهد المستقر دون إيقاف التشغيل.

4. هل هذه المعدات مناسبة لتجديد توزيع الطاقة في المستشفيات القديمة؟

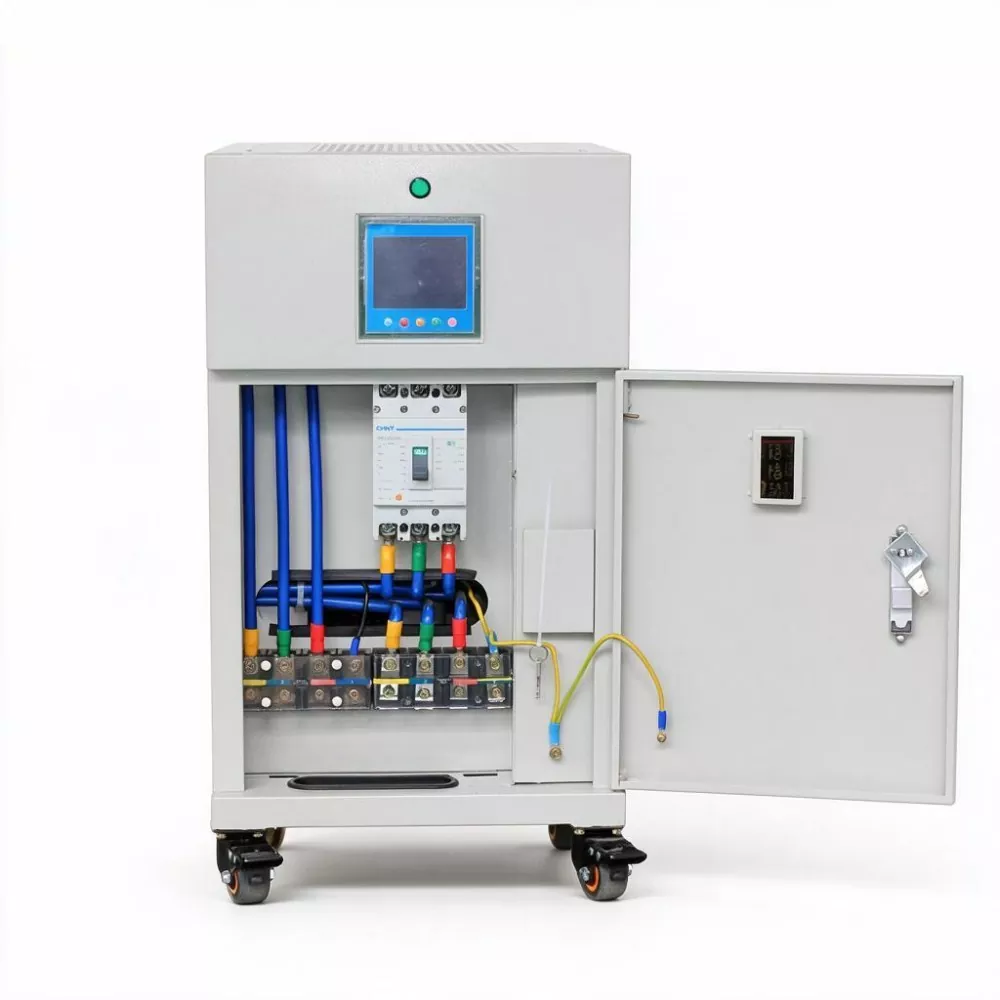

نعم. يعتمد جهاز AVR الثابت ثلاثي الطور 150KVA SCR على اتصال قياسي بخمسة أسلاك ثلاثي الطور. يمكن تخصيص طرق الخط الوارد والصادر وفقًا لمتطلبات الموقع (من أعلى إلى أعلى إلى الخارج / من أسفل إلى أسفل إلى الخارج / من الجانب إلى الداخل إلى الخارج). بالنسبة للمستشفيات ذات مساحة توزيع الطاقة المحدودة، يمكن لمهندسينا تقديم خدمات الفحص في الموقع وتكييف الحجم لضمان تركيب المعدات بسلاسة.

5. ما هو مستوى الضوضاء لهذا الجهاز؟ هل سيؤثر ذلك على بيئة المستشفى؟

يستخدم SBWZ-150KVA مراوح ذكية يمكن التحكم في درجة حرارتها. عندما يكون الحمل خفيفًا أو تكون درجة الحرارة المحيطة منخفضة، تعمل المراوح بسرعة منخفضة أو تتوقف. الضوضاء منخفضة للغاية (أقل من 55 ديسيبل). حتى في ظل ظروف التحميل الكامل، يكون مستوى الضوضاء أقل بكثير من الضوضاء الخلفية لغرفة معدات المستشفى، ولن يسبب أي تداخل مع بيئة المستشفى.
