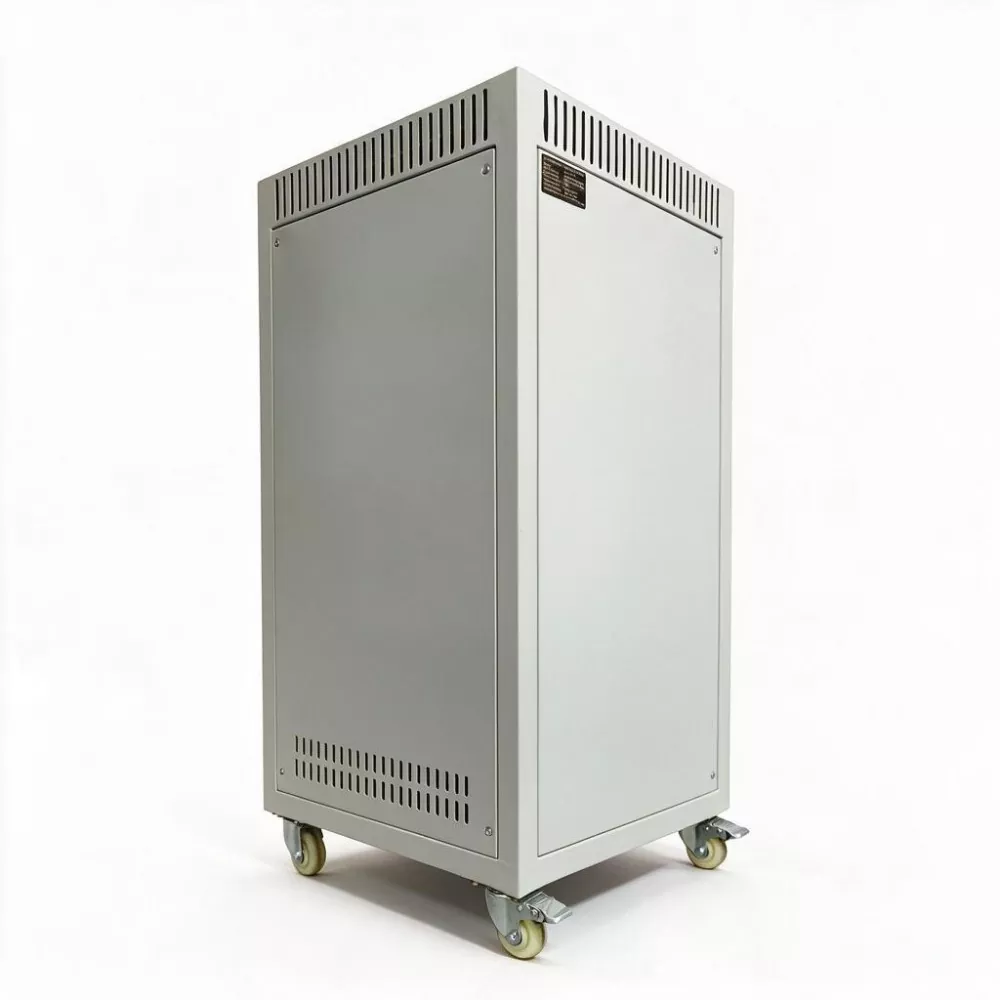

3 المرحلة 200KVA SCR Static AVR عبارة عن مثبت جهد رقمي بدون تلامس تم تطويره لسيناريوهات التصنيع الآلي. مع القدرة المقدرة بـ 200KVA وتيار الخرج المقدر بـ 304A، فإنه يعتمد أخذ عينات DSP عالي السرعة وتكنولوجيا التبديل الصفري SCR لتحقيق تعويض الجهد على مستوى المللي ثانية.
إنه يزيل التقلبات العابرة لجهد الشبكة، ويحل انقطاعات الإنتاج، وكفاءة التشغيل غير المستقرة ومشاكل جودة المنتج الناجمة عن وميض الجهد، ويضمن بشكل ثابت كفاءة التشغيل الشاملة لمعدات الإنتاج الآلي الصناعية.
| نموذج | SBWZ-200KVA |
|
المعلمة |
قيمة |
|
القوة الاسمية |
200 كيلو فولت أمبير |
|
تكنولوجيا |
دائرة يتم التحكم بها بواسطة DSP مع تقنية التبديل SCR ومحول الطاقة EI. |
|
مرحلة |
ثلاث مراحل (3 مراحل 5 أسلاك، L1، L2، L3، محايد، التأريض) |
|
جهد الإدخال |
3 مراحل 380 فولت/400 فولت/415 فولت ± 20% (يتوفر نطاق أوسع يخضع لطلب خاص وتكلفة أعلى) |
|
الجهد الناتج |
3 مراحل 380 فولت/400 فولت/415 فولت |
|
تيار الإخراج |
304 أ |
|
دقة الإخراج |
جهد الطور: ±1%، جهد الخط: ±1.5% |
|
تكرار |
50/60 هرتز |
|
كفاءة |
≥99% |
|
درجة العزلة |
الصفE |
|
قوة عازلة |
تيار متردد 2500 فولت/1 دقيقة بدون وميض ولا عطل |
|
سرعة الاستجابة |
10 مللي ثانية ~ 40 مللي ثانية |
|
تشويه الموجي |
<0.1% تشويه الموجي الناتج، لا يوجد توافقي تزايدي |
|
ارتفاع درجة الحرارة |
ارتفاع صافي درجة الحرارة: <60 درجة مئوية |
|
طريقة التنظيم |
تنظيم منفصل لكل مرحلة، إخراج مرحلة التوازن التلقائي |
|
عرض |

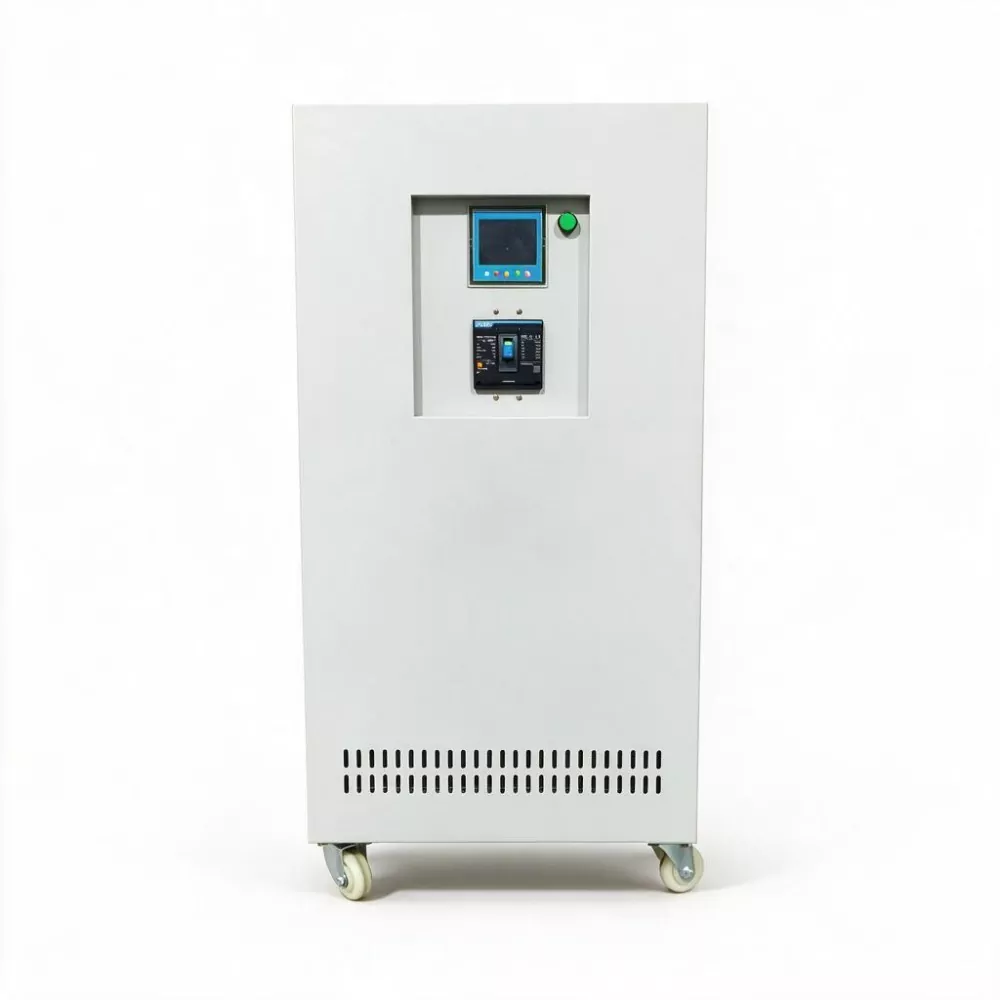

شاشة LED رقمية، تعرض مرحلة الوقت الحقيقي الجهد، المرحلة الحالية، الطاقة. |
|
إعداد قابل للبرمجة |
إعداد قابل للبرمجة من قبل المستخدم للجهد الزائد، والجهد المنخفض، والتيار الزائد، ودقة التنظيم. |
|
حماية |
الزائد، الجهد العالي، الجهد المنخفض، ماس كهربائى، أكثر من الحماية من الحرارة، عدم وجود حماية p [hase، وظيفة الالتفافية |
|
طريقة التبريد |
مروحة تبريد ذكية |
|
درجة حرارة التشغيل |
-5 درجة مئوية ~ 40 درجة مئوية |
|
الرطوبة النسبية |
<90% |
|
البعد (مم) |
800*650*1350 |
|
الوزن الصافي (كلغ) |
487 |
|
ملاحظات: |
تعتمد المواصفات المذكورة أعلاه على مواصفات المصنع القياسية، وتتوفر تصميمات مخصصة خاضعة للتأكيد. |
يتراوح وقت الاستجابة من 10 مللي ثانية إلى 40 مللي ثانية، وهو ما يمكنه التقاط وتعويض أحداث انخفاض الجهد التي تستمر من عشرات إلى مئات المللي ثانية بشكل فعال. بالنسبة للأجهزة مثل محركات الأقراص المؤازرة وأجهزة PLC ومحولات التردد، فإن إكمال التعويض خلال هذه النافذة الزمنية يعني أن الجهاز لن يؤدي إلى حماية الجهد المنخفض ولن يتم مقاطعة خط الإنتاج.
القدرة المقدرة هي 200KVA، تيار الخرج هو 304A، والذي يمكن أن يلبي متطلبات تثبيت الجهد لخط إنتاج آلي متوسط الحجم أو إجمالي الخط الوارد لورشة العمل. من خلال تجنب التكوين المعقد لمثبتات الجهد ذات السعة الصغيرة المتعددة بالتوازي، فإنه يحقق "إدارة نقطة واحدة، وجميع فوائد الخط".

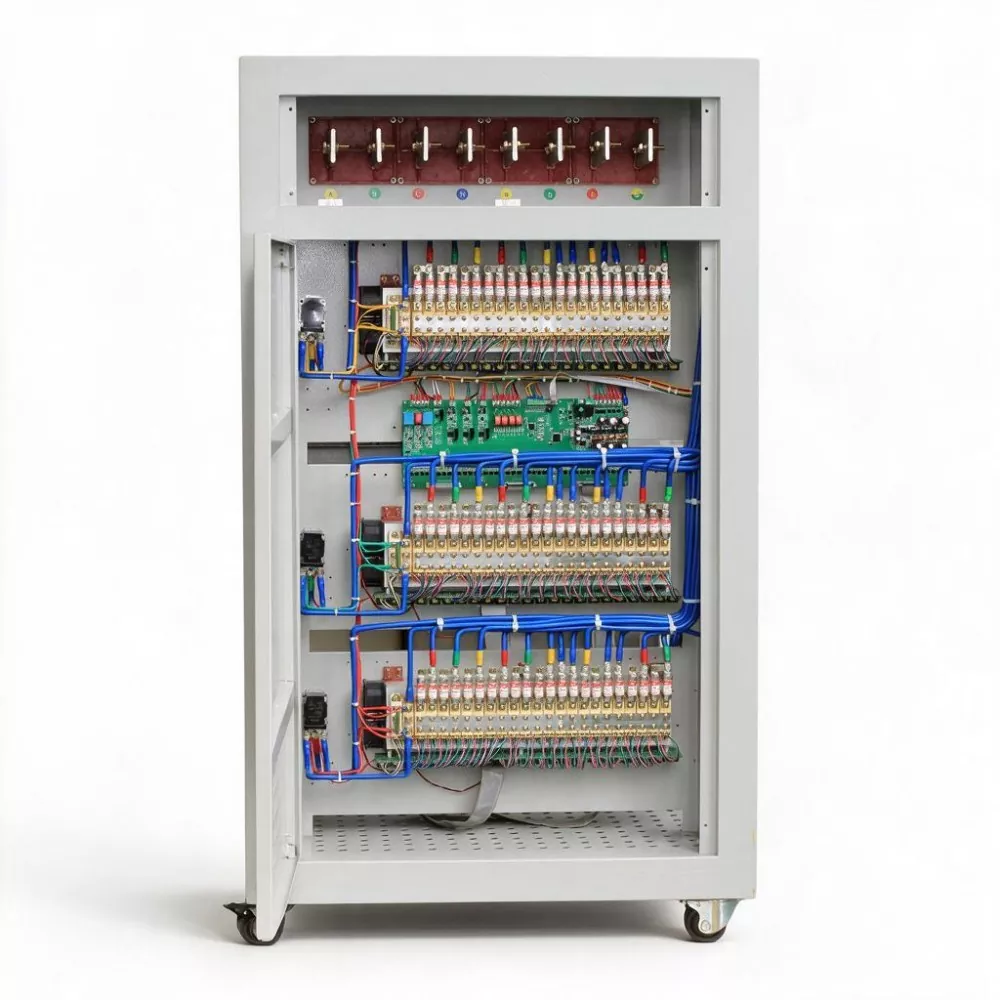

باستخدام شريحة حوسبة DSP مدمجة مع مفتاح SCR غير التلامسي، تبلغ دقة تثبيت الجهد ±1%، وتبلغ سرعة الاستجابة 30 إلى 50 مرة مقارنة بأنظمة المؤازرة التقليدية. وفي الوقت نفسه، لا يوجد أي تآكل ميكانيكي، مما يضمن الأداء المتسق على مدى فترة طويلة من الاستخدام.
بالمقارنة مع مثبتات الجهد التقليدية من النوع المؤازر بكفاءة تبلغ حوالي 96%، يمكن أن يوفر SBWZ 3 Phase 200KVA SCR Static AVR ما يقرب من 6,000 إلى 8,000 كيلووات ساعة من الكهرباء سنويًا للمصنع (محسوبة على أساس متوسط معدل تحميل يبلغ 70%)، مما يقلل تكاليف الإنتاج بشكل مباشر.
لا تحتوي الآلة بأكملها على فرش كربون أو محركات مؤازرة أو أي أجزاء ميكانيكية ضعيفة أخرى. بالنسبة لخطوط الإنتاج ذات عمليات بدء التشغيل المتكررة وتغييرات الأحمال (مثل خطوط الختم ومجموعات ماكينات القولبة بالحقن)، يُظهر SBWZ-200KVA موثوقية وعمرًا أطول بكثير من مثبتات الجهد التقليدية.
يدعم برمجة المستخدم لتعيين عتبات حماية الجهد الزائد والجهد المنخفض والتيار الزائد. يمكن توصيل واجهة الاتصال القياسية RS485 (Modbus-RTU) بنظام MES الخاص بالورشة أو نظام SCADA، مما يتيح المراقبة عن بعد، وإنذارات الأخطاء، وجمع بيانات الطاقة.
1. التصنيع الكامل للمركبات والمكونات: توفير حماية استقرار الجهد على مستوى الخط لـ PLC، والروبوتات، وأنظمة المؤازرة في خطوط الختم، وخطوط اللحام، وخطوط الطلاء، وخطوط التجميع، مما يضمن إيقاع الإنتاج ودقة الجسم.
2. تصنيع الأجهزة المنزلية والمنتجات الإلكترونية: يستخدم لتثبيت جهد الخط الوارد بالكامل في آلات التشكيل بالحقن، وخطوط اللحام SMT، وخطوط التجميع الآلية، مما يزيل إنذارات المعدات والمنتجات المعيبة الناتجة عن تقلبات الجهد.
3. صناعة الأغذية والمشروبات وكذلك صناعة التعبئة والتغليف: توفير إمدادات طاقة مستقرة لأنظمة التحكم في آلات التعبئة، وآلات الختم، وخطوط التعبئة والتغليف، وروبوتات التكديس، وتجنب عيوب التغليف وإغلاق خطوط الإنتاج بسبب مشكلات الجهد الكهربي.
4. تصنيع بطارية الليثيوم والطاقة الكهروضوئية: توفير مصدر طاقة عالي الدقة لتثبيت الجهد لمعدات التصنيع الدقيقة مثل آلات لف بطاريات الليثيوم، وآلات التصفيح، وآلات تصفيح المكونات الكهروضوئية، مما يضمن اتساق المنتج ومعدل الإنتاجية.
5. معالجة المعادن والآلات الثقيلة: مناسبة لإمدادات الطاقة المركزية لمجموعات آلات CNC الكبيرة، وآلات القطع بالليزر، وآلات قطع البلازما، وما إلى ذلك، مع معدات معالجة عالية الطاقة.
تتطلب المنظمات المعتمدة على محرك سيرفو مئات المللي ثانية أو حتى عدة ثوانٍ لإكمال الحركة الميكانيكية لفرش الكربون. بالنسبة لأحداث "تقلبات الطاقة" التي تستمر لعشرات إلى مئات المللي ثانية فقط، غالبًا ما تفشل منظمات الجهد التقليدية في الاستجابة قبل أن تتعطل معدات التحميل وتتوقف. يمكن لطريقة التنظيم الإلكتروني لـ 3 Phase 200KVA SCR Static AVR التقاط وتعويض كل حدث جهد عابر بدقة.
في صناعات مثل تصنيع السيارات، وإنتاج الأجهزة المنزلية، والتجميع الإلكتروني التي تتطلب إنتاجًا مستمرًا، ثبت أن SBWZ-200KVA يقلل من عمليات إيقاف التشغيل غير المخطط لها بسبب مشكلات الجهد الكهربائي بنسبة تزيد عن 80%. استنادًا إلى تقدير أن خط الإنتاج متوسط الحجم يخسر ما يقرب من 500000 إلى 1 مليون يوان سنويًا بسبب "تقلبات الطاقة"، فإن فترة استرداد الاستثمار لـ SBWZ-200KVA تتراوح عادةً من 6 إلى 12 شهرًا.
"تقلب الطاقة" هو مصطلح شائع في المجال الصناعي لتدلي الجهد، في إشارة إلى الظاهرة التي ينخفض فيها جهد الشبكة إلى 50% - 90% من القيمة المقدرة خلال فترة زمنية قصيرة (من عشرات المللي ثانية إلى عدة مئات من المللي ثانية)، ثم يعود. يستخدم SBWZ-200KVA تقنية التعويض الإلكترونية DSP + SCR، مع وقت استجابة يبلغ 10 مللي ثانية - 40 مللي ثانية - أسرع بكثير من المدة النموذجية لتقلبات الطاقة - ويمكنه إجراء تعويض ديناميكي بشكل مستمر أثناء انخفاض الجهد، مما يحافظ على استقرار جهد الخرج ويضمن عدم تعثر المعدات النهائية بسبب عدم كفاية الجهد.
قدرة 200 كيلو فولت أمبير (ثلاث مراحل 380 فولت، التيار المقنن 304 أمبير) يمكن أن تغطي حمولة إجمالية تبلغ حوالي 160 كيلو وات (محسوبة على أساس عامل طاقة قدره 0.8). تتضمن سيناريوهات التطبيق النموذجية ما يلي: خط ختم متوسط الحجم (6 روبوتات + 3 مكابس + نظام نقل)، أو 10 - 15 آلة قولبة بالحقن (فئة 150 - 200 طن)، أو خط لحام SMT (3 آلات لحام + لحام بإعادة التدفق + آلة طباعة + نظام نقل). لاختيار محدد، يرجى تقديم قائمة التحميل، وسوف نقوم بحسابها لك.
نطاق درجة حرارة العمل لـ SBWZ-200KVA هو -5 إلى 40 درجة مئوية، والرطوبة النسبية أقل من 90%. معيار مستوى حماية الخزانة هو IP20 (يمنع دخول الأشياء التي يبلغ قطرها أكبر من 12 مم)، ويمكن ترقيته إلى IP30 (مقاوم للغبار) أو أعلى من خلال التخصيص. بالنسبة لبيئات الورشة، يوصى بتركيب المعدات في غرفة توزيع منفصلة أو غرفة تحكم كهربائية لتجنب التعرض المباشر للغبار ورذاذ الزيت والرذاذ.
لا. لا يقوم SBWZ-200KVA بتوليد التوافقيات في حد ذاته (معدل تشويه الإخراج أقل من 0.1%). عندما يتم توصيل محول التردد بالمصب، يعمل المثبت بمثابة "طبقة عزل" يتم إدخالها بين شبكة الطاقة ومحول التردد، والتي يمكنها بدلاً من ذلك تقليل التلوث العكسي للتوافقيات الناتجة عن محول التردد إلى شبكة الطاقة. نوصي بتثبيت مفاعل إدخال في الطرف الأمامي لمحول التردد لتحسين توافق النظام بشكل أكبر.
تم تجهيز AVR Static AVR ثلاثي الطور 200KVA بواجهة اتصال RS485 قياسية ويدعم بروتوكول Modbus-RTU. من خلال الاتصال عبر كابلات الاتصال القياسية ببوابة Ethernet الصناعية لورشة العمل أو وحدة التحكم PLC، يمكن تحقيق القراءة في الوقت الفعلي لجهد الإدخال/الإخراج والتيار ومعدل التحميل ودرجة الحرارة وحالة الإنذار وما إلى ذلك على منصة MES/SCADA. يمكننا تقديم وثائق بروتوكول الاتصال التفصيلية والدعم الفني.
