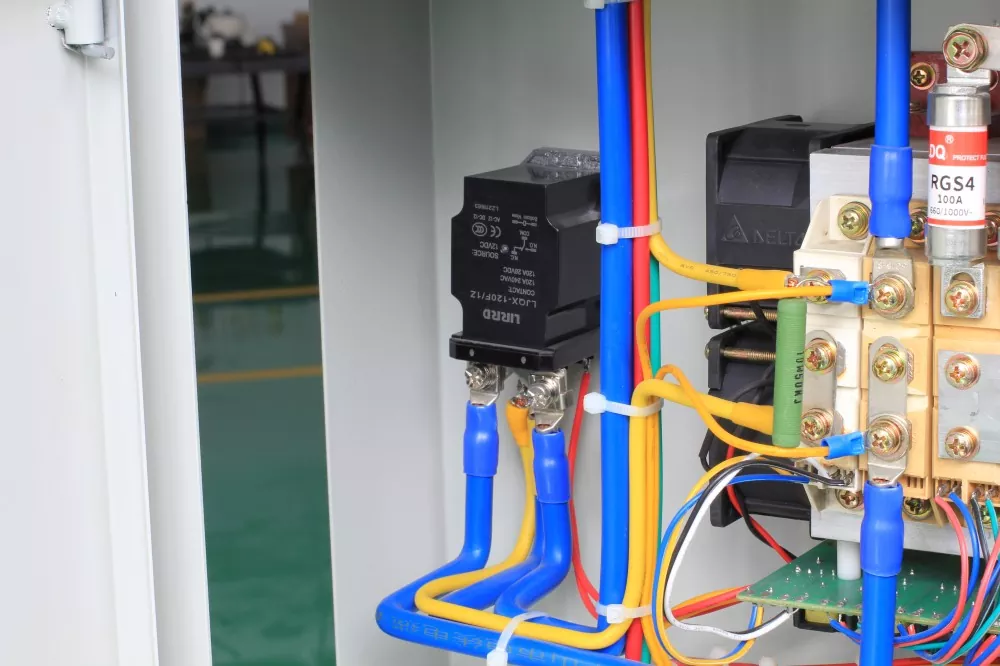

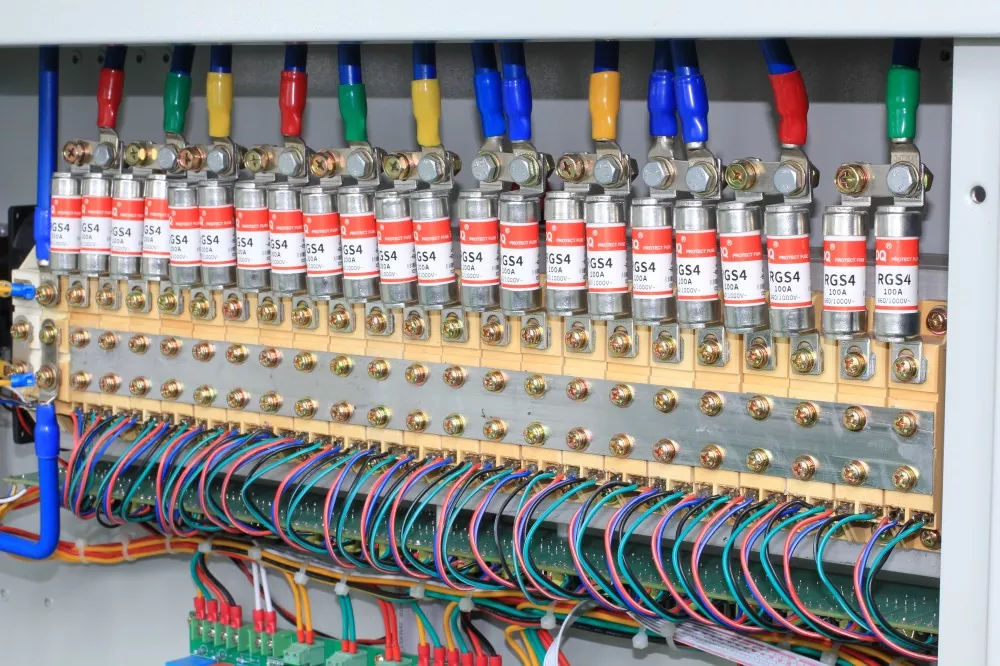

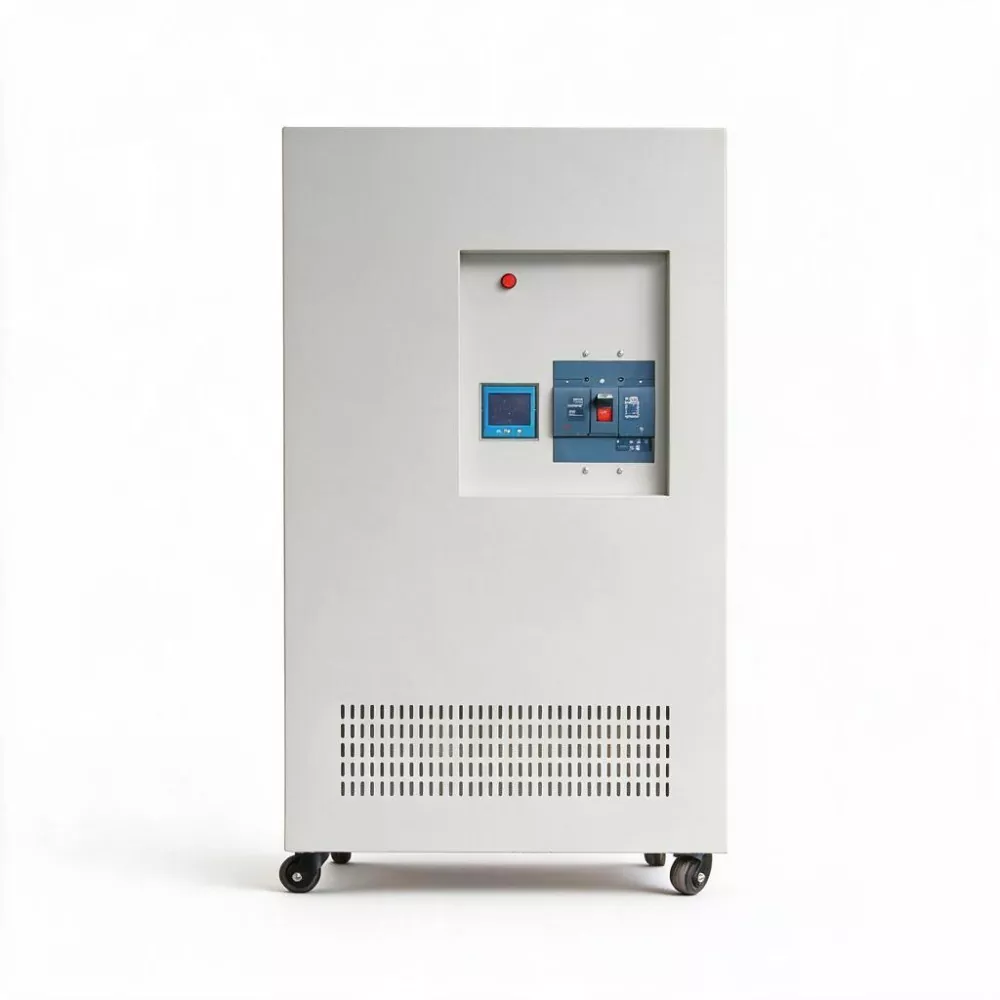

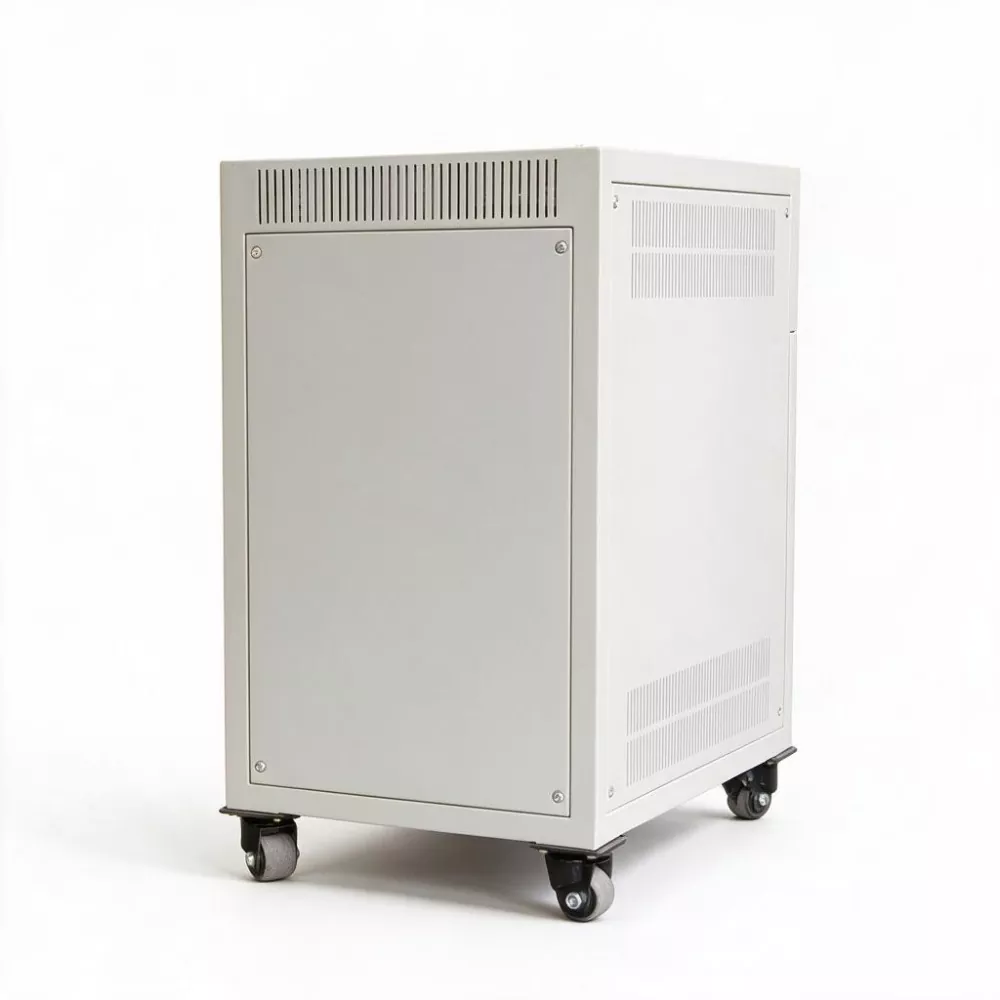

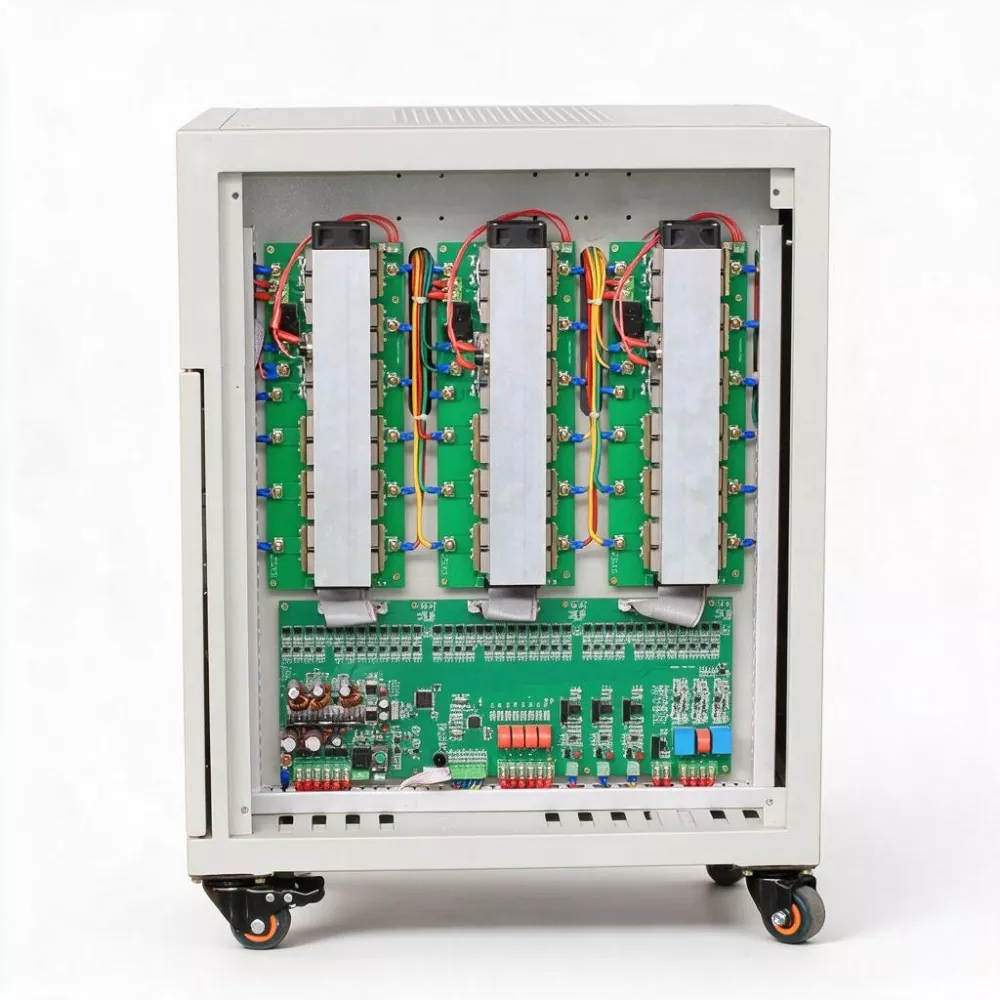

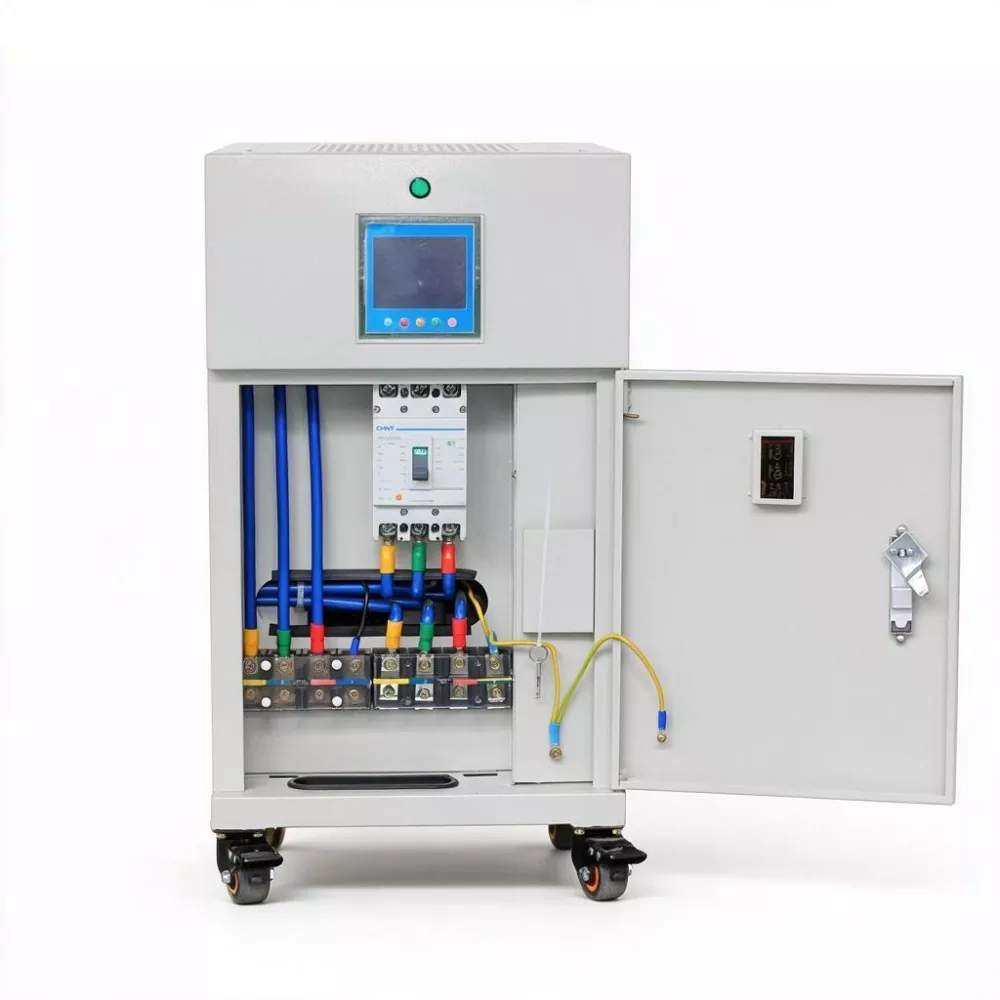

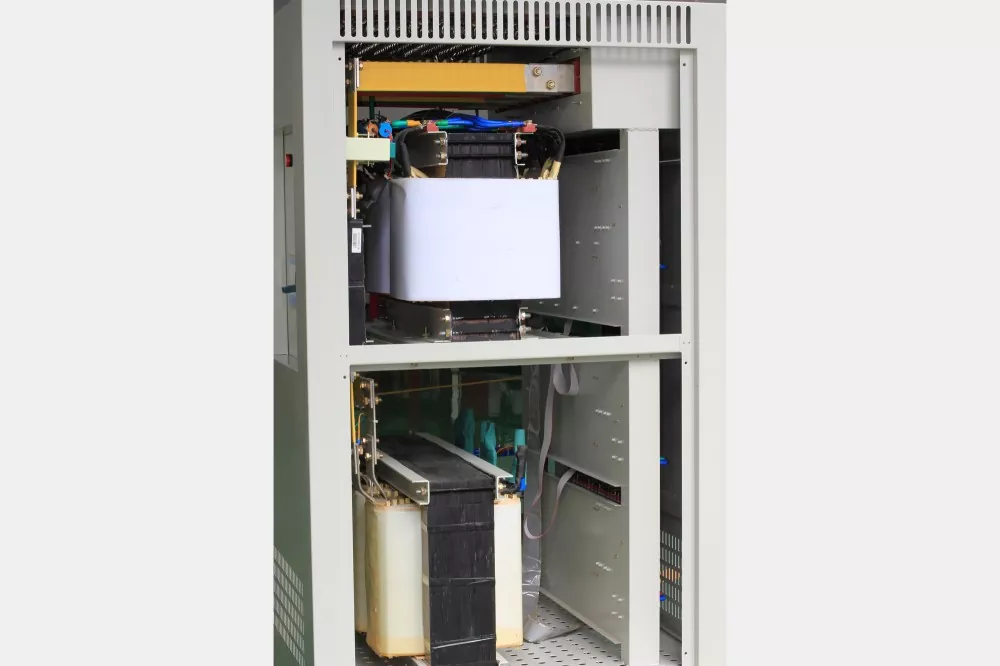

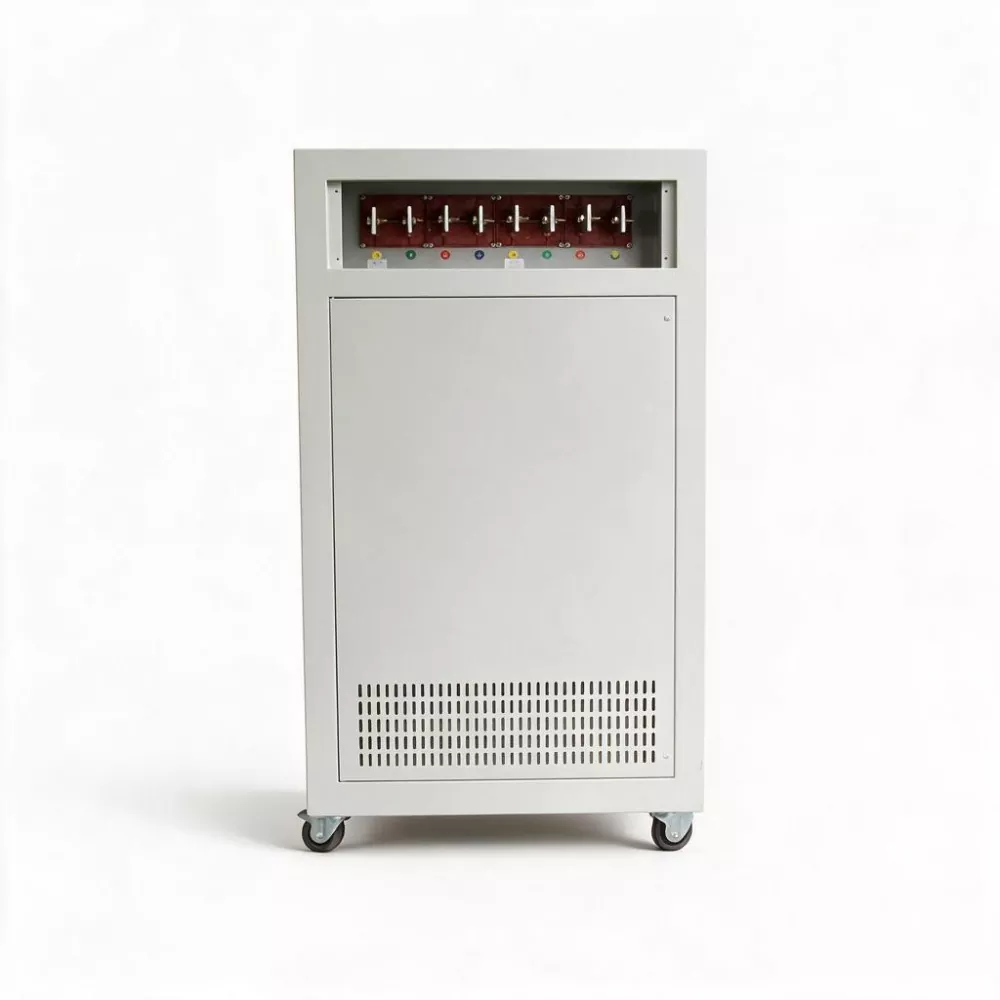

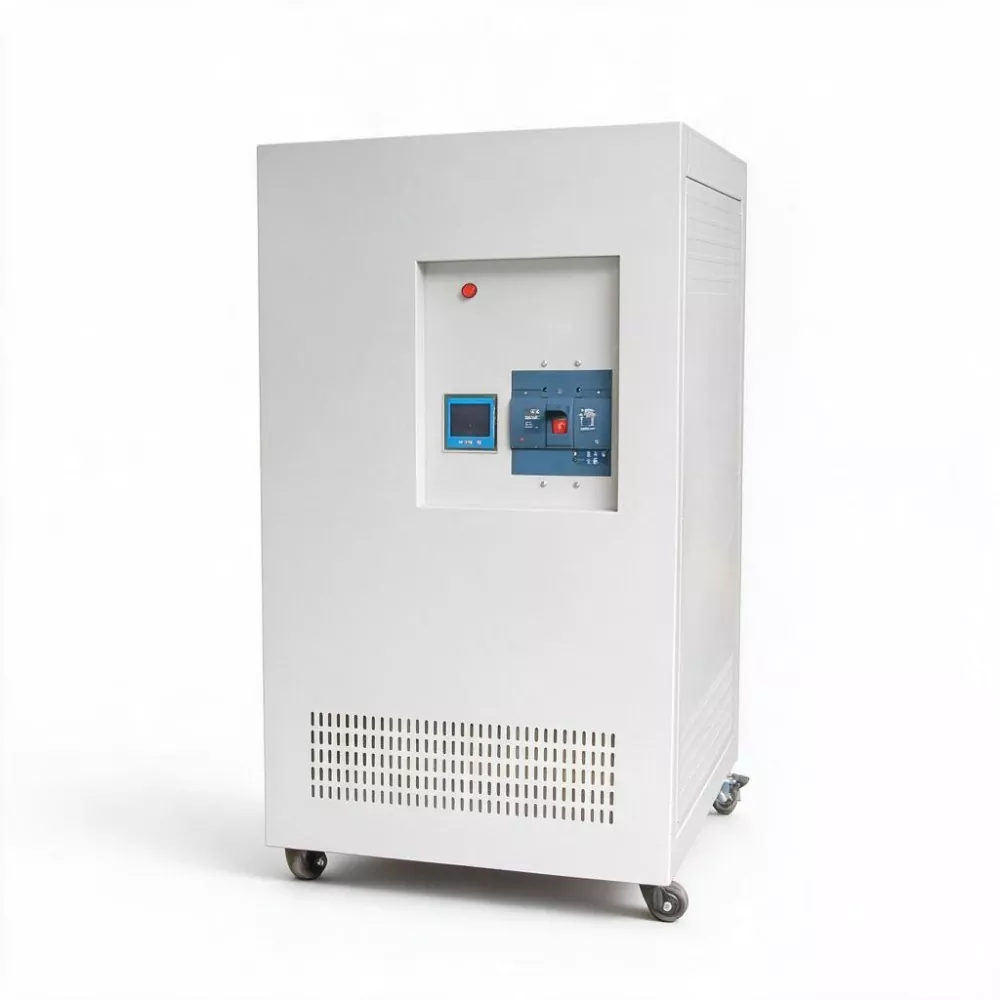

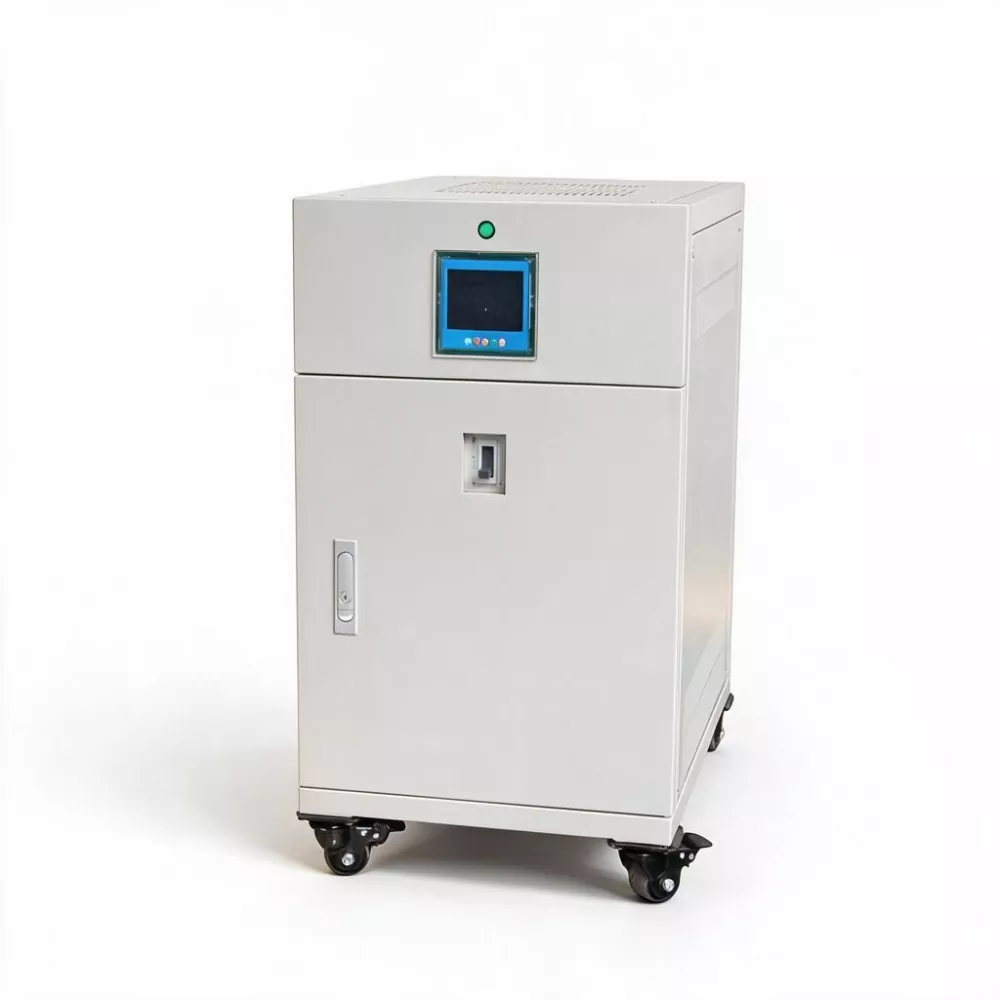

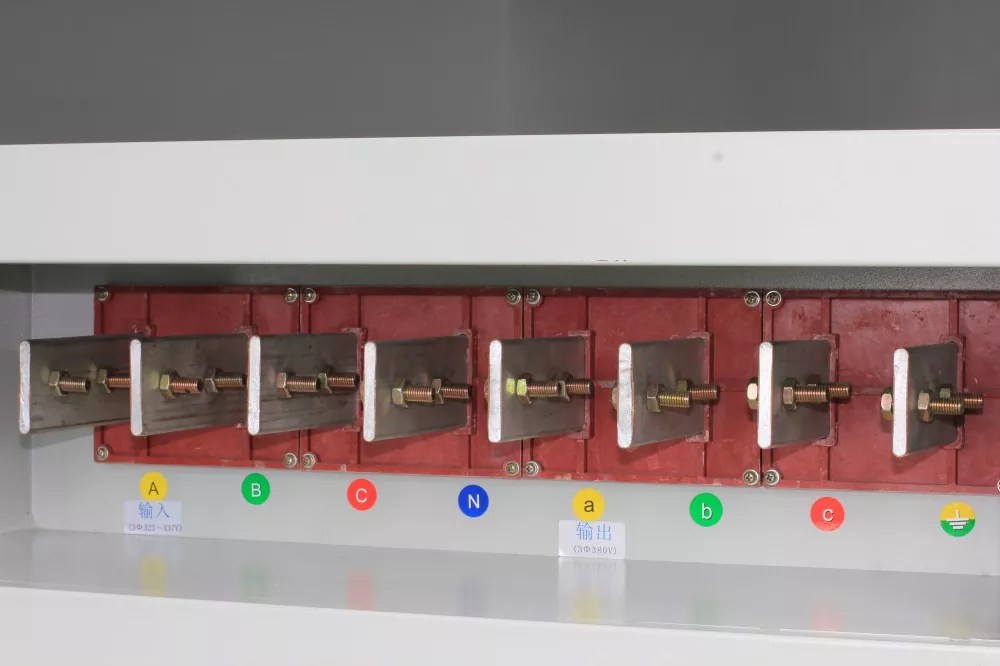

3 مراحل 1000 كيلو فولت أمبير SCR Static AVR

مصمم للبنية التحتية الضخمة والبيئات الصناعية الثقيلة، يوفر نظام SCR Static AVR ثلاثي الطور 1000KVA SCR 1000KVA/1520A من تثبيت الجهد الكهربي بدون تلامس. تضمن سعة التحميل الزائد بنسبة 150% (30 ثانية)، والتبريد الزائد، واتصالات IEC 61850 التكامل الموثوق به في الموانئ والمناجم ومراكز البيانات ومراكز إرسال الطاقة بالمنشأة.

ما هي التحديات التي يواجهها ضمان إمدادات الطاقة للبنية التحتية واسعة النطاق؟

1. صدمة الحمل الشديد.

يمكن أن تتمتع الرافعات الكبيرة للرافعات الشاطئية للميناء بقدرة طاقة واحدة تزيد عن 500 كيلو وات. عندما تبدأ عدة وحدات في وقت واحد، قد تصل صدمة التيار العابر إلى عدة مستويات ميجاوات. تتمتع كسارات المناجم الكبيرة بفترة بدء تشغيل تصل إلى عدة عشرات من الثواني، يظل خلالها الجهد منخفضًا باستمرار. تفرض ظروف العمل هذه متطلبات صارمة للغاية على الاستقرار الديناميكي والحراري ومقاومة الصدمات لمعدات تثبيت الجهد.

2. الظروف البيئية القاسية.

تتعرض معدات الموانئ بشكل مستمر لتآكل الضباب الملحي، بينما تتعرض معدات المناجم لبيئات عالية الغبار. تحتاج مرافق التوزيع في المناجم المفتوحة إلى تحمل الاختلافات الشديدة في درجات الحرارة التي تتراوح من -30 درجة مئوية إلى 50 درجة مئوية. لا يحتاج مثبت الجهد إلى تثبيت الجهد فحسب، بل يجب أيضًا أن يعمل بشكل موثوق في ظل هذه الظروف القاسية.

3. الإنتاج المستمر دون متطلبات التوقف.

بمجرد توقف محطة شحن كبيرة الحجم عن العمل، يمكن أن تصل تكلفة احتجاز سفينة شحن تبلغ حمولتها 200 ألف طن إلى عدة مئات الآلاف من الدولارات يوميًا. إذا توقفت رافعة المنجم، فإن العمليات تحت الأرض تواجه خطر تعليق الإنتاج. وفي هذا السياق، فإن موثوقية معدات إمداد الطاقة هي الضمان التشغيلي.

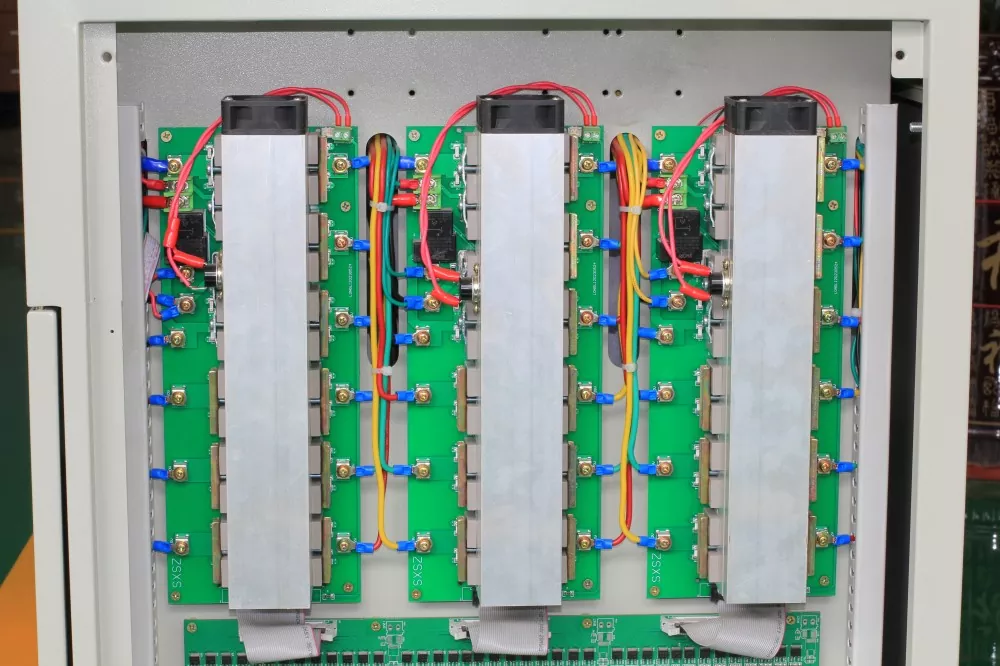

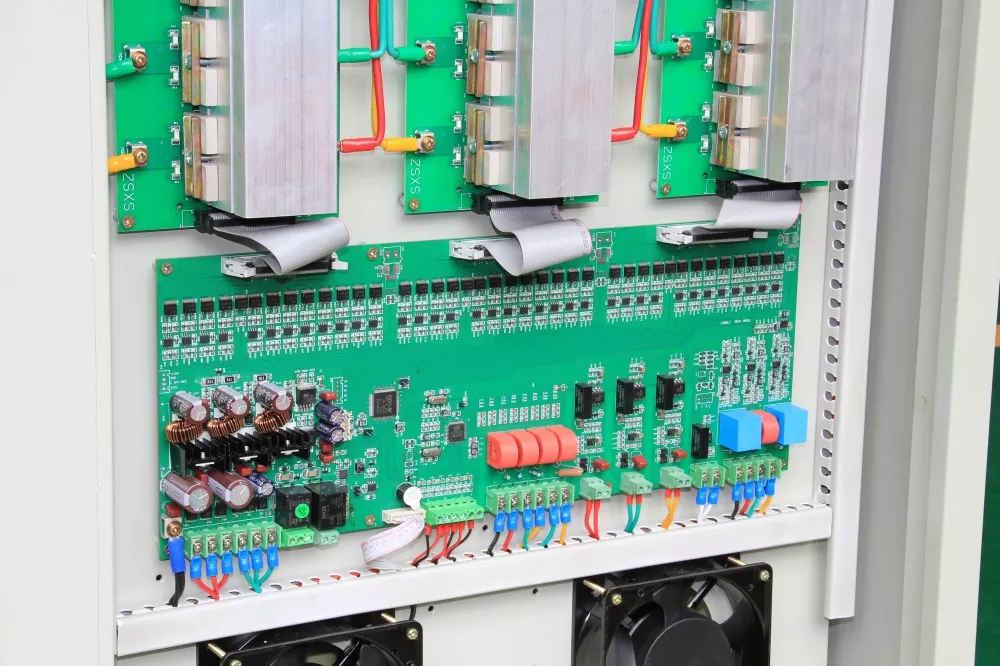

مزايا التصميم

· التصميم الزائد ذو السعة الكبيرة: السعة المقدرة 1000 كيلو فولت أمبير، سعة التحميل الزائد اللحظية تصل إلى 120% لمدة ساعة واحدة، و150% لمدة 30 ثانية، قادر على التعامل بهدوء مع صدمة بدء التشغيل المتزامنة لمجموعات المحركات الكبيرة.

· نظام التبريد الزائد: مزود بمراوح ذكية مزدوجة يمكن التحكم في درجة حرارتها، واحدة قيد الاستخدام وواحدة كاحتياط. عندما تتعطل المروحة الرئيسية، تعمل المروحة الاحتياطية تلقائيًا لضمان تشغيل الجهاز بشكل مستمر في بيئات ذات درجة حرارة عالية.

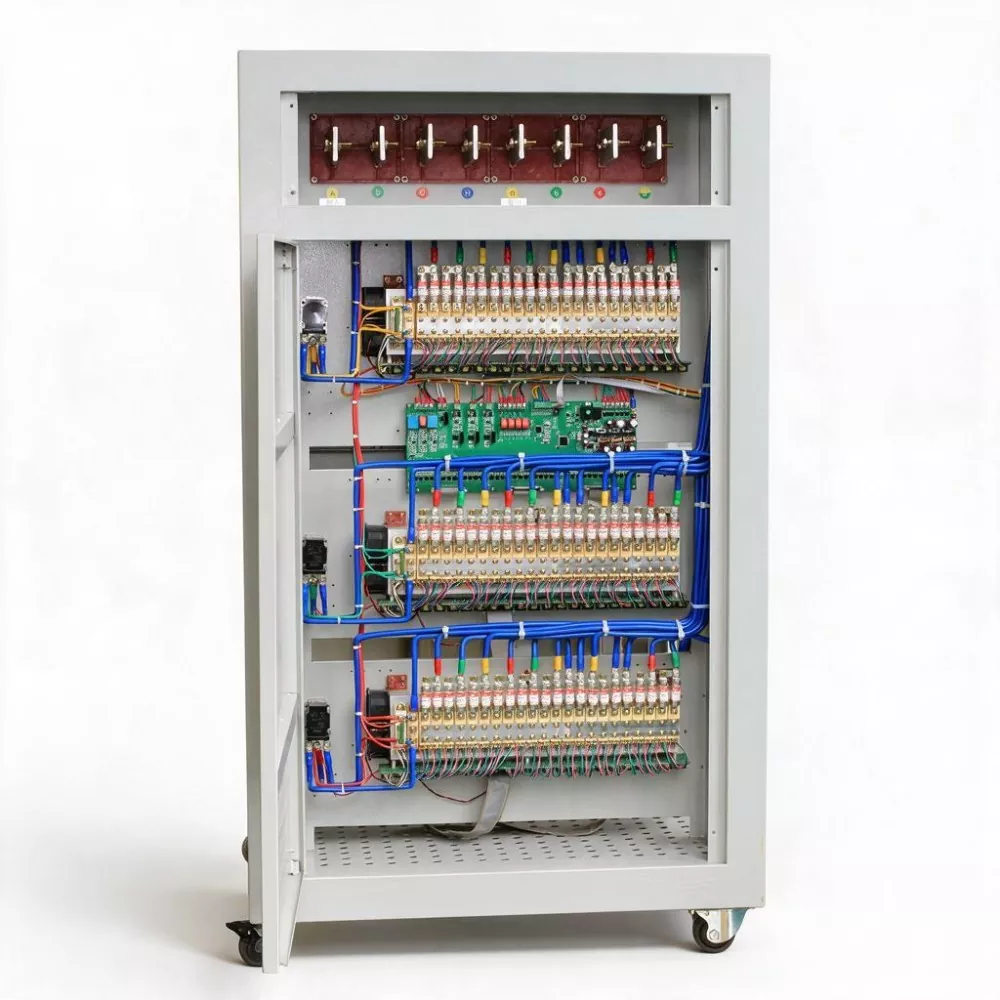

· التصميم الهيكلي للخدمة الشاقة: حجم الخزانة 1030×1000×1970 مم، الوزن الصافي 1850 كجم، باستخدام صفائح معدنية سميكة وهيكل عالي التحمل، مع أداء زلزالي ممتاز.

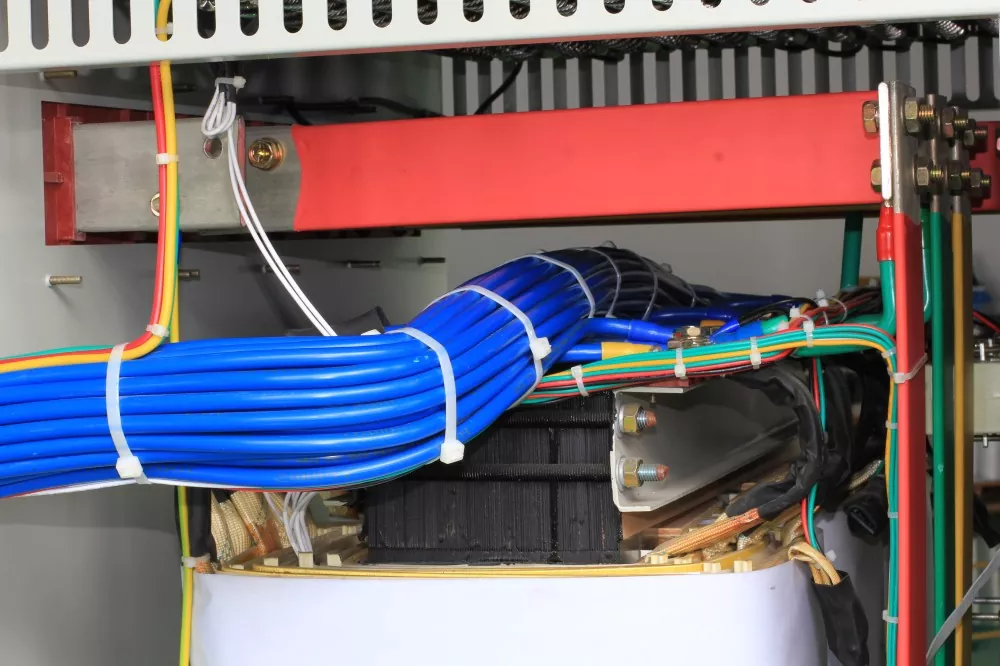

· الميزة الطبيعية لمحولات العزل: تحقيق العزل الكهربائي بين المدخلات والمخرجات من خلال الاقتران الكهرومغناطيسي، مع وجود مقاومة طبيعية لارتفاع البرق وقمم الشبكة، ومناسبة بشكل خاص لمناطق التعدين النائية واسعة النطاق والموانئ وغيرها، حيث تكون البنية التحتية لشبكة الطاقة ضعيفة.

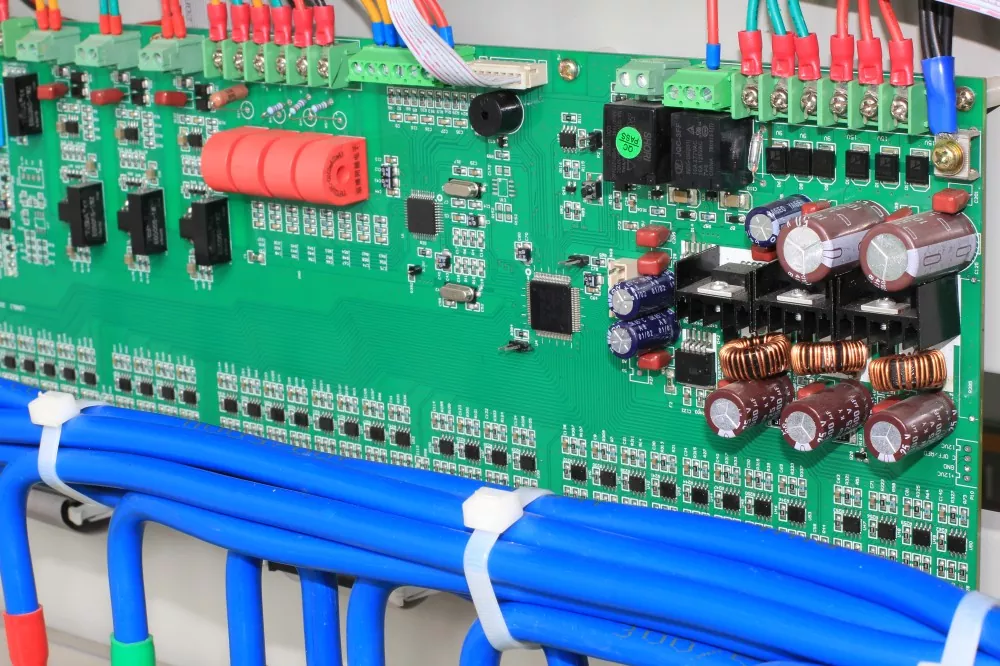

مزايا الإدارة الذكية

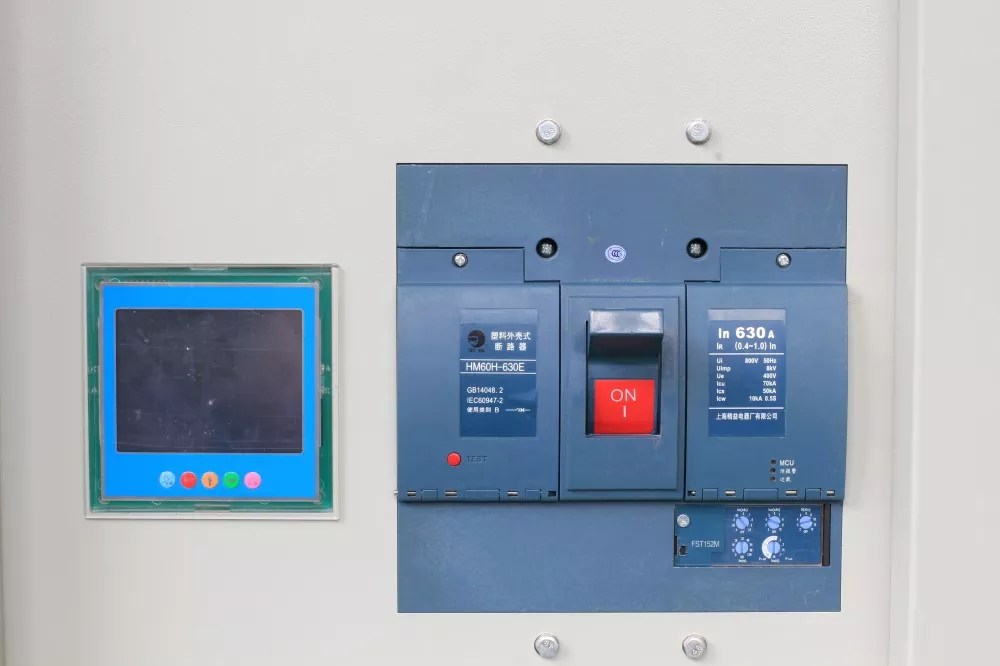

إن جهاز SCR Static AVR ثلاثي الطور 1000KVA، باعتباره المنتج الرئيسي، مجهز بقدرات مراقبة واتصالات أكثر اكتمالاً. بالإضافة إلى واجهة RS485 القياسية، يمكن توسيعها باستخدام اتصالات Ethernet واتصالات الألياف الضوئية وما إلى ذلك، مما يدعم IEC 61850 والبروتوكولات القياسية الأخرى لصناعة الطاقة، ويمكن توصيلها بسلاسة مع مركز توزيع الطاقة (DCC) للمنشآت الكبيرة. يمكن لشاشة LED الرقمية أن تعرض في الوقت نفسه الجهد الكهربائي ثلاثي الطور، والتيار، والطاقة، ومعدل التحميل، ودرجة الحرارة الداخلية، وما إلى ذلك، وجميع أبعاد معلمات التشغيل.

معلمة المنتج

الميزات الرئيسية

1. مستوى ميجافولت-أمبير ذو قدرة كبيرة جدًا

القدرة المقدرة 1000 كيلو فولت أمبير، تيار الإخراج 1520 أمبير، قادر على تغطية ناقل إمداد الطاقة بالكامل لرافعة جسرية بالميناء، أو نظام الرفع والسحق بالكامل لمنجم متوسط ​​الحجم، أو مجموعة تحميل تكنولوجيا المعلومات الكاملة لمركز بيانات كبير.

2. قدرة التحميل الزائد القصوى

يمكن أن يتحمل الحمل المقدر بنسبة 120% لمدة ساعة واحدة والحمل المقدر بنسبة 150% لمدة 30 ثانية. بالنسبة لظروف العمل القاسية مثل تشغيل الرافعات الجسرية المتعددة في الميناء في وقت واحد، أو التشغيل المتزامن لمجموعة آلات تكسير المناجم، لا يحتاج SBWZ-1000KVA إلى التجاوز ويمكنه توفير جهد خرج ثابت بشكل مستمر.

3. تصميم التبريد الزائد

يستخدم تصميمًا متكررًا للمروحة المزدوجة، مع التبديل التلقائي بين الأساسي والنسخ الاحتياطي. تم تحسين إستراتيجية التحكم في درجة الحرارة للمنفذ لضمان أنه عند التشغيل بحمولة كاملة في بيئة بدرجة حرارة 40 درجة مئوية، يتم التحكم بشكل صارم في ارتفاع درجة الحرارة الداخلية في حدود 60 درجة مئوية.

4. كفاءة عالية

في ظل ظروف العمل النموذجية بسعة 1000 كيلو فولت أمبير ومتوسط ​​معدل تحميل سنوي يبلغ 65%، مقارنة بمثبتات الجهد التقليدية من النوع المؤازر (الكفاءة 96%)، يمكن لـ SBWZ-1000KVA توفير حوالي (1000×0.65×4%×8760) ≈ 227,760 كيلووات ساعة من الكهرباء سنويًا. عند حساب سعر الكهرباء الصناعية الذي يبلغ 0.7 يوان لكل كيلووات في الساعة، يبلغ توفير الكهرباء السنوي حوالي 160,000 يوان - وفي أقل من عامين، يمكن أن يستعيد توفير الكهرباء الاستثمار المتزايد في المعدات.

5. حماية البيئة الكاملة

يمكن تخصيص مستوى حماية الخزانة إلى IP40 أو IP54، وهو مناسب لبيئات التثبيت القاسية مثل الموانئ والمناجم والمشاريع في الهواء الطلق. يلبي هيكل الصفائح المعدنية للخدمة الشاقة وتصميم القاعدة الزلزالية متطلبات التثبيت لمناطق التشغيل عالية التأثير.

6. القدرة الشاملة على تكامل مركز إرسال الطاقة (DCC).

قياسي مجهز بواجهة اتصال RS485، قابلة للتوسيع إلى Ethernet، واتصالات الألياف الضوئية، وبروتوكول IEC 61850. التحميل في الوقت الحقيقي لجميع أبعاد بيانات التشغيل (الجهد ثلاثي الطور/التيار/الطاقة/جودة الطاقة الكهربائية/درجة الحرارة/حالة الإنذار)، وتلبية متطلبات المراقبة عن بعد والإدارة المركزية لمراكز توزيع الطاقة الكبيرة للبنية التحتية.

تطبيقات المنتج

1. الموانئ والمحطات الطرفية: توفير حماية مركزية لتثبيت الجهد لمعدات التحميل والتفريغ واسعة النطاق مثل الرافعات القنطرية، ورافعات البوابات، والرافعات القنطرية ذات الإطارات المطاطية، والناقلات الحزامية، مما يضمن كفاءة عمليات الموانئ ويقلل من أعطال المعدات بسبب مشكلات الجهد.

2. التعدين والمعادن: يستخدم لأنظمة إمداد الطاقة للمعدات ذات الطاقة الكبيرة مثل رافعات المناجم والكسارات الكبيرة والمطاحن الكروية والغرابيل الاهتزازية والناقلات الحزامية، مما يضمن استمرارية عمليات التعدين والإثراء.

3. مراكز البيانات الكبيرة ومراكز الحوسبة السحابية: توفر مصادر طاقة فائقة النظافة وموثوقة للغاية ومثبتة للجهد لمجموعات تحميل تكنولوجيا المعلومات، وأنظمة تكييف الهواء الدقيقة، والواجهات الأمامية لـ UPS لمراكز البيانات واسعة النطاق للغاية.

4. البنية التحتية للمطار: تستخدم لتزويد الطاقة لأنظمة إضاءة الملاحة بالمطار، وأنظمة فرز الأمتعة الأوتوماتيكية، وأنظمة طاقة جسر الصعود، والمعدات الكهروميكانيكية الأساسية لمباني المطار.

5. المجمعات الصناعية الكبيرة ومناطق التنمية الاقتصادية والتكنولوجية: باعتبارها معدات إدارة جودة الطاقة الأساسية للخطوط الرئيسية الواردة للمجمع بأكمله، توفر استقرار الجهد والعزل التوافقي ودعم بيانات جودة الطاقة للمتنزه بأكمله.

6. مرافق البحث على المستوى الوطني: توفير إمدادات طاقة مستقرة للمنشآت العلمية الكبيرة ذات متطلبات جودة الطاقة العالية للغاية، مثل المسرعات الكبيرة، والمختبرات فائقة التوصيل، وأجهزة أبحاث الاندماج النووي.

خدمات التخصيص

توفر شركة KTAC خدمات OEM/ODM، بما في ذلك لون المظهر، وطريقة التغليف، ونطاق جهد الإدخال/الإخراج، ووحدات الوظائف الخاصة (مثل أجهزة تصفية EMI، وأجهزة الحماية من الصواعق، وواجهات المراقبة RS232/RS485)، وما إلى ذلك. يرجى الاتصال بنا للحصول على حلول مخصصة.

التعليمات

1. ما هي قدرة التحميل الزائد لمثبت 1000KVA؟ هل يمكنها تحمل التشغيل المتزامن لمحركات كبيرة متعددة؟

سعة التحميل الزائد لـ SBWZ-1000KVA هي كما يلي: يمكنها تحمل 120% من الحمل المقدر لمدة ساعة واحدة و150% من الحمل المقدر لمدة 30 ثانية. لبدء التشغيل المتزامن لمجموعة كبيرة من المحركات، طالما كانت مدة تيار التأثير خلال 30 ثانية، يمكن أن يظل المثبت متصلاً بالإنترنت ويعمل دون التبديل إلى الوضع الالتفافي. بالنسبة لظروف بدء التشغيل القاسية بشكل خاص (مثل إجمالي طاقة بدء التشغيل التي تتجاوز 1500 كيلو فولت أمبير)، يمكننا تكوين حل التشغيل الناعم أثناء مرحلة تصميم النظام.

2. كيف يتعاون هذا 3 المرحلة 1000KVA SCR Static AVR مع محول 10KV / 0.4KV؟

يتم تثبيت SBWZ-1000KVA على الناقل الجانبي ذو الجهد المنخفض لمحول 10KV/0.4KV (عادةً 1250KVA إلى 2000KVA). إنه يعادل إدخال "طبقة عزل مثبتة" بين المحول والحمل الكبير. يوصى بتكوين قاطع دائرة من النوع الإطاري (ACB) في الطرف الأمامي للمثبت كمفتاح حماية وعزل، وتكوين خزانات التوزيع وفقًا لمناطق التحميل المحددة في الطرف الخلفي.

3. كيف يتم نقل وتركيب الوزن 1850 كجم؟

تحتوي قاعدة المعدات على فتحات للرافعة الشوكية وحلقات رفع، والتي يمكن وضعها باستخدام الرافعات الشوكية، أو مركبات المناولة الهيدروليكية، أو الرافعات. أثناء النقل، يتم تثبيت المعدات بدعائم خشبية، ويتم ملء المكونات الرئيسية الداخلية بمواد ممتصة للصدمات. يجب أن يستخدم موقع تركيب الأساس صب الخرسانة C30، بسمك ≥150 مم، ومسامير التثبيت M12 المعدة مسبقًا. يمكن العثور على أبعاد التثبيت ومتطلبات التحميل المحددة في "دليل التثبيت".

4. كيف يتم تحقيق التبديل الموثوق للمراوح التكرارية المزدوجة؟

كل من المروحتين لديها دائرة إمداد طاقة مستقلة ودائرة تحكم. عندما تكون المروحة الرئيسية قيد التشغيل، تكون المروحة الاحتياطية في وضع الاستعداد. عندما تتعطل المروحة الرئيسية أو تكون سرعتها أقل من الحد المحدد، يتحول نظام التحكم تلقائيًا إلى المروحة الاحتياطية خلال ثانية واحدة، ويرسل في نفس الوقت إشارة إنذار من خلال واجهة الاتصال. ويضمن هذا التصميم أنه حتى في حالة تعطل مروحة واحدة، يظل الجهاز قادرًا على العمل بكامل طاقته بشكل طبيعي.

5. لماذا يوصى بسلسلة SBWZ للمشاريع واسعة النطاق بدلاً من المثبتات التقليدية من النوع المؤازر؟

السببان الأساسيان هما: الأول هو السرعة - عادة ما يكون وقت استجابة المثبتات من النوع المؤازر في النطاق الثاني، وهي غير قادرة تقريبًا على الاستجابة لتقلبات الشبكة (تدوم عشرات إلى مئات المللي ثانية)؛ يتراوح وقت استجابة SBWZ من 10 مللي ثانية إلى 40 مللي ثانية، مما يمكنه التقاط التقلبات والتعويض عنها بشكل فعال. والثاني هو الموثوقية - ففرش الكربون الخاصة بالمثبتات من النوع المؤازر هي أجزاء معرضة للتآكل، وتتآكل بشكل أسرع في التطبيقات عالية الطاقة، وتتطلب إيقاف تشغيل منتظم لاستبدالها؛ SBWZ هو تصميم لا تلامسي بالكامل، ولا يتطلب أي إيقاف للصيانة، ويتمتع بموثوقية أعلى بكثير. بالنسبة للبنية التحتية الكبيرة، يحدد هذان الاختلافان بشكل مباشر مستوى توفر نظام إمداد الطاقة.

6. هل يمكن استخدام 3 مراحل 1000KVA SCR Static AVR في أنظمة توليد الطاقة المتصلة بالشبكة (مثل محطات الطاقة الكهروضوئية أو مجالات طاقة الرياح)؟

نعم. يدعم SBWZ-1000KVA الترددات المزدوجة 50/60 هرتز ويمكن استخدامه في نظام طاقة المحطة لمحطات الطاقة الجديدة. إنه يوفر طاقة مستقرة لإمدادات الطاقة التبديلية ونظام التحكم والحماية من الحرائق ومعدات التهوية لمحطة المتابعة. علاوة على ذلك، عندما تعتمد طاقة المحطة بشكل كامل على إمدادات الشبكة أثناء الليل أو فترات الإضاءة المنخفضة في محطات الطاقة الكهروضوئية، يمكن لمثبت الجهد التأكد من عدم تأثر المعدات الموجودة في المحطة بتقلبات جهد الشبكة.
