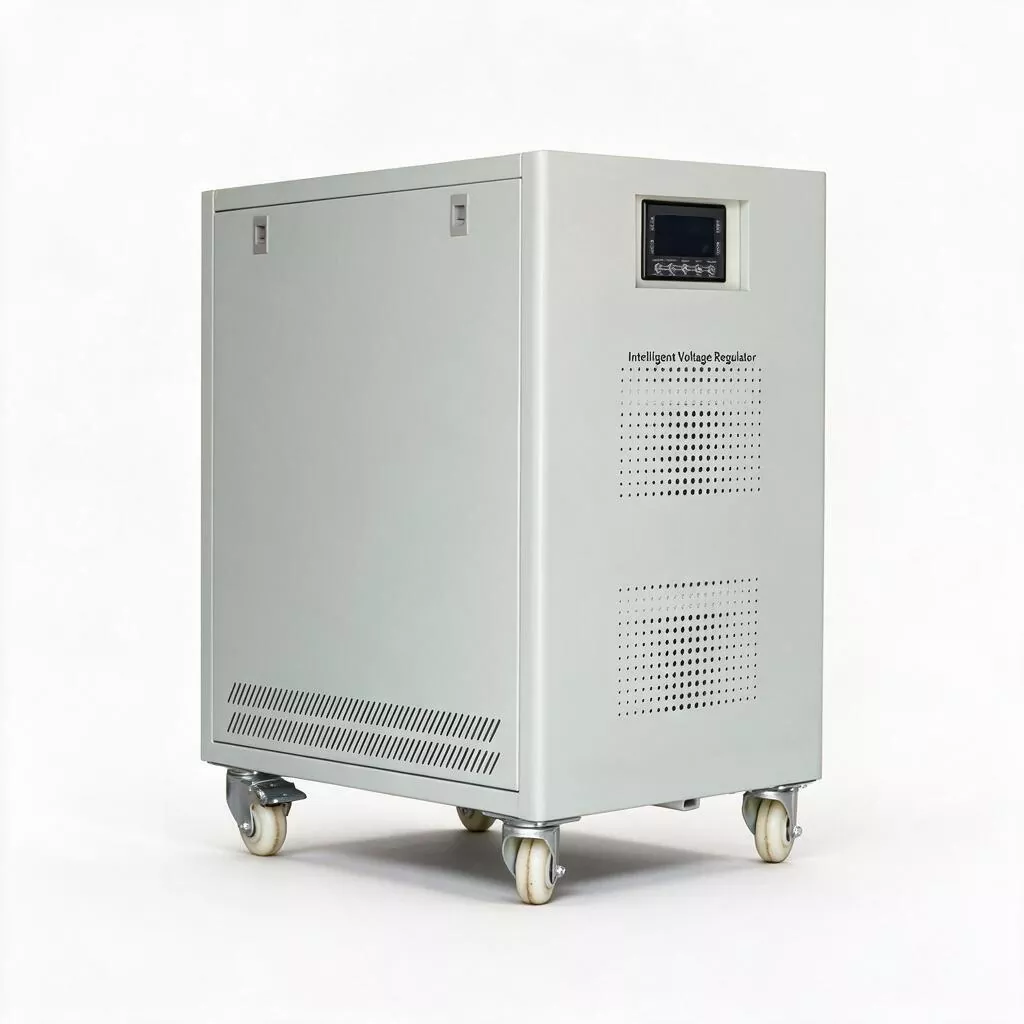

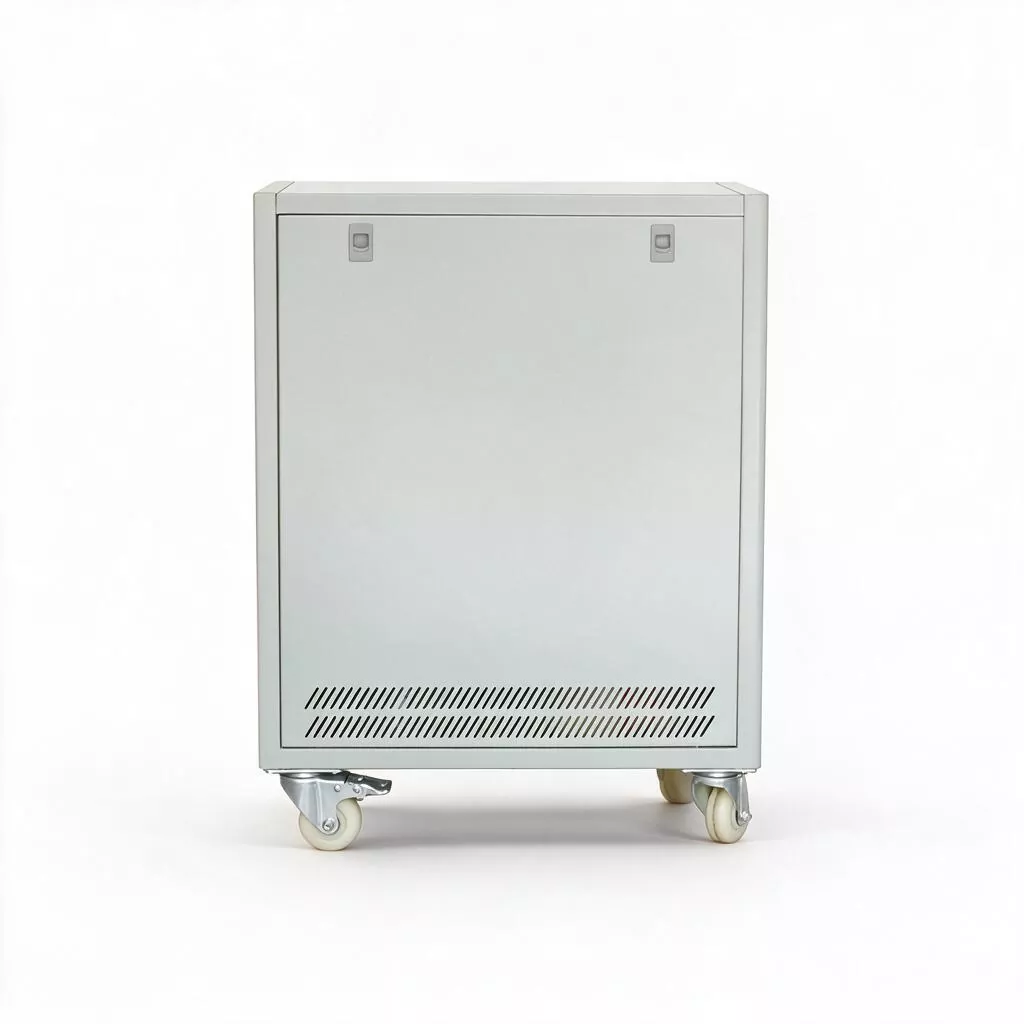

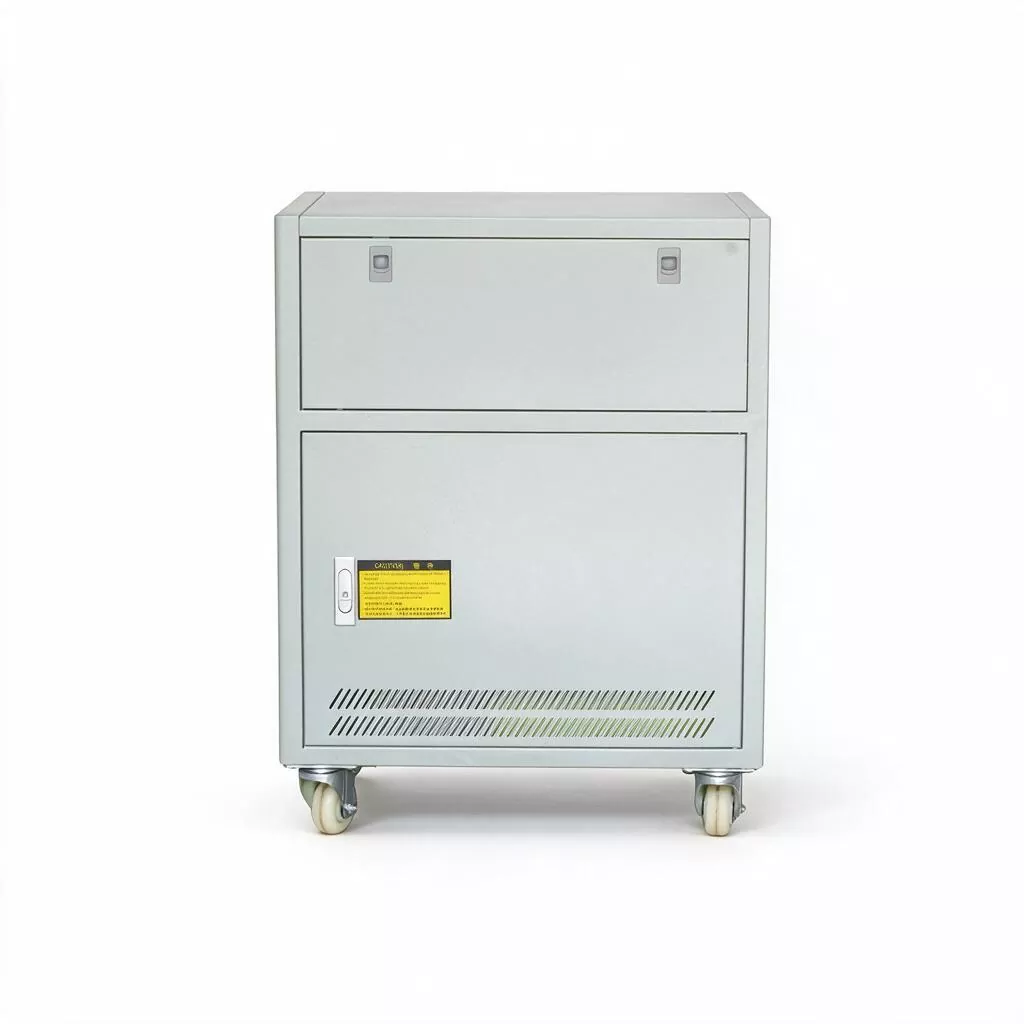

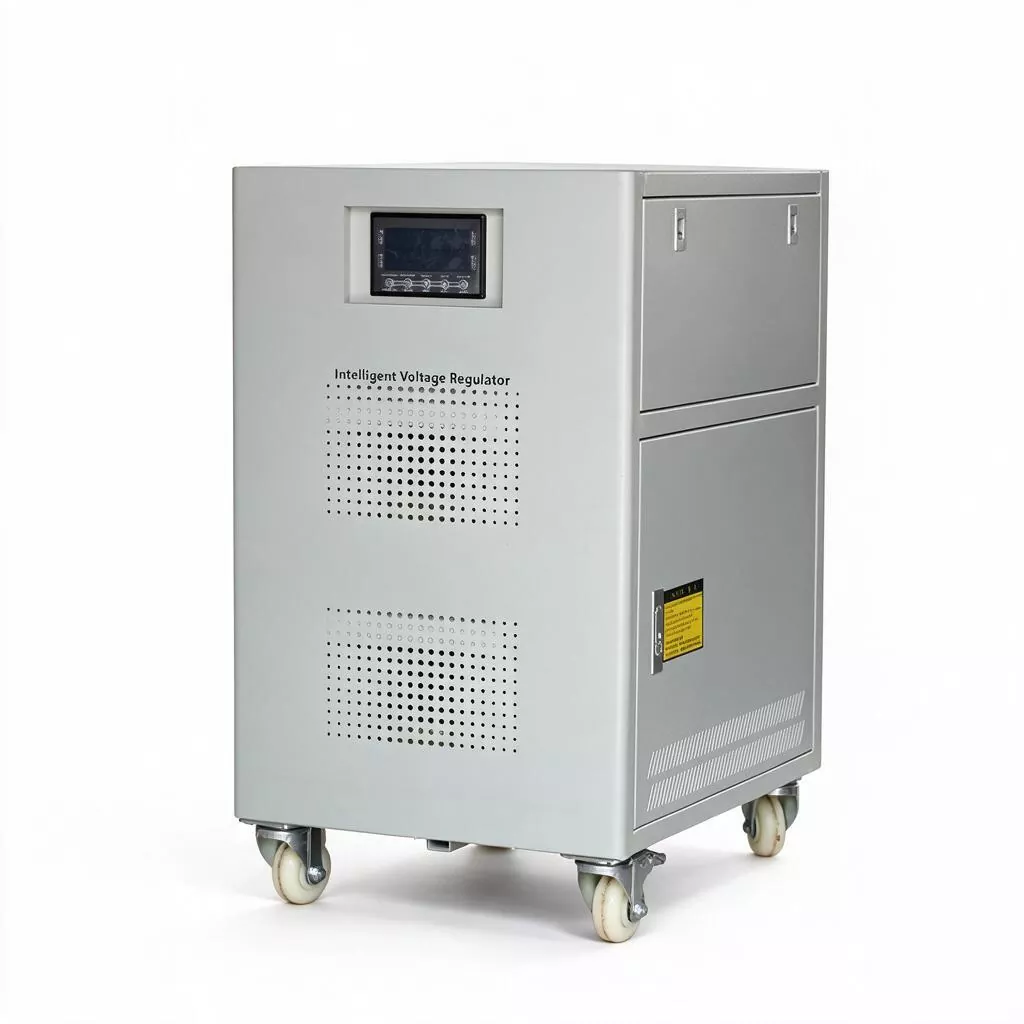

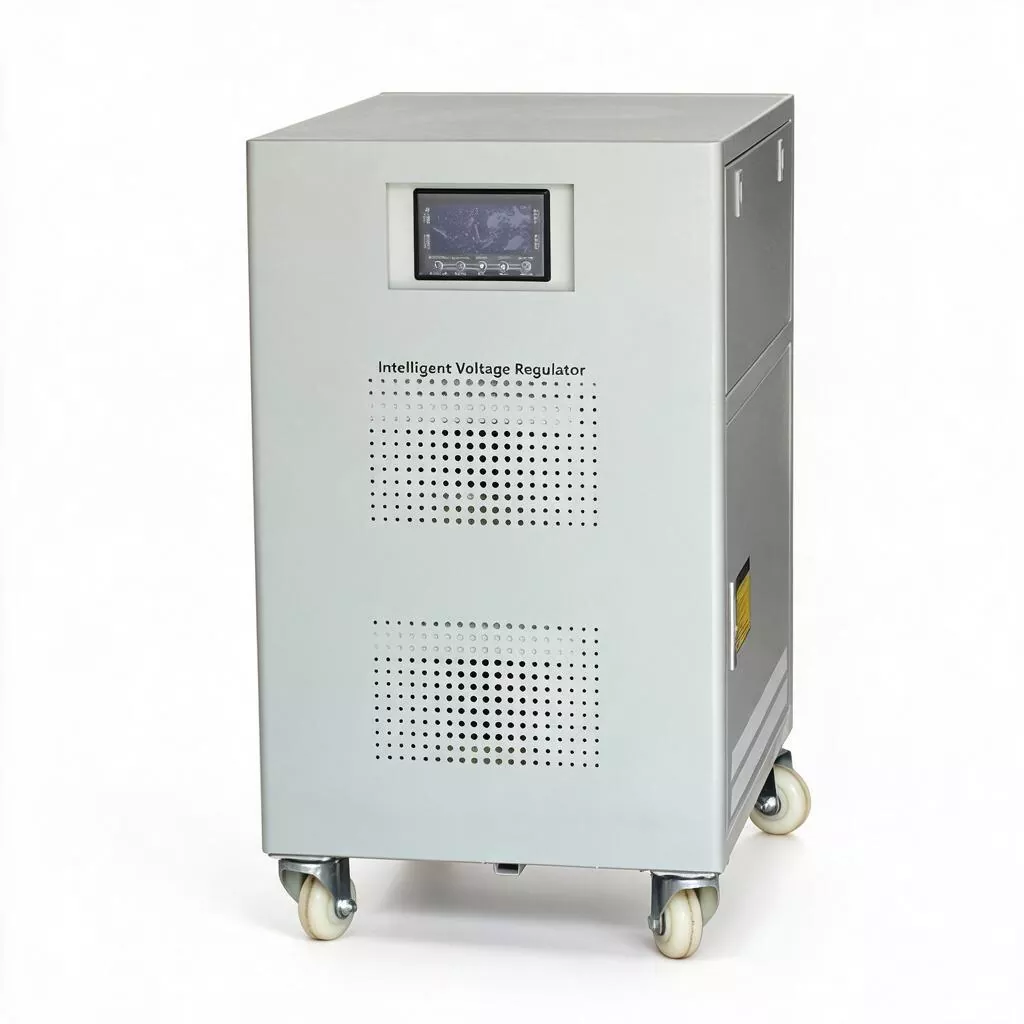

محرك سيرفو 3 مراحل 50 كيلو فولت أمبير AVR

تمتلئ المصانع الحديثة والمرافق التجارية الكبيرة بعدد كبير من الأحمال غير الخطية: محولات التردد، ومحركات المؤازرة، ووحدات UPS، وتحويل مصادر الطاقة، ومحركات إضاءة LED، وما إلى ذلك. وهي تولد كمية كبيرة من التيار التوافقي (بشكل أساسي التوافقيات الخامسة والسابعة والحادية عشرة) أثناء التشغيل.

هذه التوافقيات لا تؤدي فقط إلى تفاقم توليد الحرارة وفقدان مثبت الجهد نفسه، ولكن الأخطر من ذلك، سيتم حقنها مرة أخرى إلى شبكة الطاقة، مما يتسبب في ارتفاع إضافي في درجة الحرارة في ملفات المحولات، والتسخين الزائد للخط المحايد، وانهيار التيار الزائد لبنك مكثف تعويض الطاقة التفاعلية، وحتى التسبب في تعثر المفتاح الرئيسي للخط الوارد بشكل خاطئ.

علاوة على ذلك، فإن عدم توازن الأحمال ثلاثية الطور سيؤدي إلى انجراف النقطة المحايدة، مما يتسبب في انحرافات الجهد ثلاثي الطور على جانب الجهد المنخفض لغرفة توزيع الطاقة بدرجات متفاوتة، مما يؤثر على جودة الطاقة لجميع المستخدمين في الحافلة بأكملها.

3 المرحلة 50KVA سيرفو موتور AVR ليس جهازًا بسيطًا لتنظيم الجهد الكهرومغناطيسي:

1. العزل الكهربائي ثنائي الاتجاه: من خلال تعويض الاقتران الكهرومغناطيسي للمحول، يشكل SBW-50KVA طبقة عزل كهربائية طبيعية بين المدخلات والمخرجات، مما يضعف بشكل فعال ارتفاع البرق وارتفاع الجهد من جانب شبكة الطاقة التي تغزو المعدات الحساسة النهائية، ويقمع الحقن العكسي للتيار التوافقي من جانب الحمل إلى جانب شبكة الطاقة.

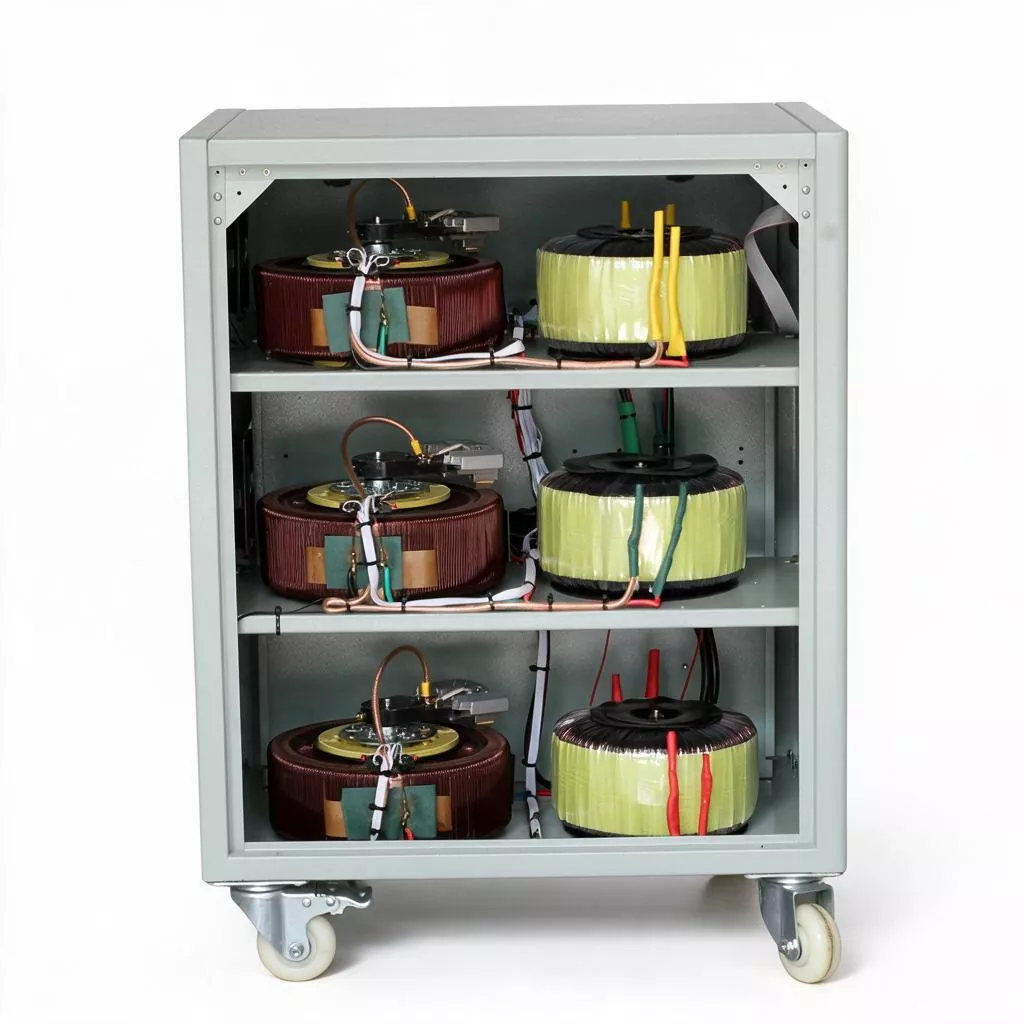

2. تنظيم الفصل المستقل ثلاثي الطور: كل مرحلة لديها دائرة مستقلة لأخذ العينات، التحكم، ومحرك مؤازر. حتى لو كان الحمل في الطرف الخلفي غير متوازن بشدة (على سبيل المثال، المرحلة A متصلة بعدد كبير من الإضاءة أحادية الطور والمعدات المكتبية، في حين أن المرحلتين B وC متصلتين بقدرة ثلاثية الطور)، يمكن لمثبت الجهد تثبيت جهد الخرج ثلاثي الطور ضمن نطاق الدقة، وبالتالي القضاء على مشكلة جهد الناقل غير المتماثل الناتج عن انجراف النقطة المحايدة وتقليل الخسارة على جانب الجهد المنخفض للمحول.

3. التحمل العالي والأداء المضاد للصدمات: يختلف عن النظام الإلكتروني الذي يعتمد على IGBT/SCR لتنظيم التقطيع، هذا المنتج يعتمد تنظيم مؤازر الحث الكهرومغناطيسي، ولا يولد توافقيات تردد التبديل، ومعدل تشويه شكل موجة الإخراج أقل من 0.1%. في الوقت نفسه، تتمتع مكونات المحولات وفرشاة الكربون بمقاومة عالية للغاية للحرارة على المدى القصير، والتي يمكنها التعامل بهدوء مع التأثير المفاجئ لعدة أضعاف التيار المقنن أثناء بدء تشغيل الضواغط الكبيرة والمراوح والمكابس، ولن تؤدي بسهولة إلى حماية تجاوز التيار الزائد مثل المعدات الإلكترونية.

4. المراقبة والربط على مستوى النظام: المنتج مخصص لواجهات الاتصال RS485 وإشارات إنذار الاتصال الجاف، والتي يمكن دمجها بسلاسة في نظام إدارة الطاقة بالمصنع (EMS) أو نظام مراقبة الطاقة (SCADA)، مما يتيح المراقبة عن بعد في الوقت الحقيقي للمعلمات الرئيسية مثل جهد الإدخال/الإخراج، وتيار الحمل، ودرجة الحرارة الداخلية، ودعم التوصيل البيني مع قواطع الدائرة الأمامية، وخزانات تبديل إمداد الطاقة المزدوجة ATS، وبناء نظام ضمان إمداد الطاقة الذكي الكامل.

معلمة المنتج

الميزات الرئيسية

1. تنقية الطاقة الكهربائية ثنائية الاتجاه

من خلال الاستفادة من خاصية العزل الكهرومغناطيسي لمحول التعويض، فإنه يمنع بشكل فعال النقل العكسي للتوافقيات (خاصة التوافقيات الخامسة والسابعة والحادية عشرة) من جانب الحمل إلى شبكة الطاقة، مما يقلل من مخاطر فشل المحولات وأجهزة تعويض الطاقة التفاعلية؛ وفي الوقت نفسه، فإنه يمنع وميض الجهد الكهربي وتأثير الارتفاع المفاجئ على جانب شبكة الطاقة، مما يوفر مصدر طاقة نقيًا للأحمال الدقيقة.

2. تنظيم مستقل عالي الدقة على ثلاث مراحل

باستخدام تقنية أخذ العينات والتحكم المستقلة خطوة بخطوة، يتم اكتشاف وتعويض كل جهد طور بشكل منفصل. حتى لو كان تيار الحمل ثلاثي الطور غير متوازن بشدة (درجة عدم التوازن> 30%)، فإن جهد الخرج ثلاثي الطور يمكن أن يظل ضمن ±3% في ظل الظروف العادية، مما يزيل بشكل أساسي مخاطر السلامة والخسائر الإضافية الناجمة عن انجراف النقطة المحايدة.

3. قدرة التحميل الزائد القوية على المدى القصير

استنادًا إلى مبدأ عمل الحث الكهرومغناطيسي، فإنه يحتوي على هامش حمل زائد طبيعي ويمكنه تحمل المدى القصير (≥ 5 ثوانٍ) أكثر من 8 أضعاف صدمة بدء التشغيل الحالية المقدرة، وهو مناسب بشكل خاص لأحمال الصدمات المتكررة مثل محولات تردد الطاقة الكبيرة، والأفران متوسطة التردد، ومعدات الرفع الكبيرة.

4. الناتج التوافقي صفر

شكل موجة الخرج هو موجة جيبية قياسية، مع معدل تشويه لشكل الموجة <0.1%، ولا يولد أي توافقيات إضافية. بالمقارنة مع مثبتات الجهد الإلكترونية التقليدية، فهو لا يضخ تداخلًا عالي التردد في شبكة الطاقة، وهو مناسب بشكل خاص للأماكن الطبية واختبارات الدقة والاتصالات ذات متطلبات البيئة الكهرومغناطيسية الصارمة.

5. حماية مزدوجة التجاوز زائدة عن الحاجة

متكامل مع وظائف الالتفافية المزدوجة اليدوية/التلقائية. عندما يكون هناك خطأ داخلي في مثبت الجهد أو أثناء الصيانة الدورية، فإنه يمكن التبديل بسلاسة إلى وضع إمداد الطاقة المباشر من خلال مفتاح الالتفافية لضمان عدم فقدان الحمل للطاقة أبدًا. بعد اكتمال الصيانة، يمكن إعادة تشغيل محرك مؤازر AVR ثلاثي الطور بقدرة 50 كيلو فولت أمبير مرة أخرى إلى وضع تثبيت الجهد، دون أن تتطلب العملية برمتها إيقاف التشغيل.

6. تبديد الحرارة بسعة كبيرة وتصميم طويل الأمد

بالنسبة لتوليد الحرارة بمستوى 50KVA، تم اعتماد المشتتات الحرارية كبيرة الحجم ومراوح تنظيم السرعة الذكية التي يتم التحكم في درجة حرارتها لضمان أن ارتفاع درجة حرارة الحمل الكامل أقل من 60 درجة مئوية. من خلال اختيار مواد ذات مستوى عزل عالي الجودة وفرش كربون مستوردة مقاومة للتآكل، فإن عمر التصميم الإجمالي يتجاوز 15 عامًا، والتكلفة الشاملة طوال دورة الحياة بأكملها أقل بكثير من مثبتات الجهد الإلكترونية المماثلة.

7. التكامل العميق للاتصالات

يتضمن التكوين القياسي واجهة اتصال RS485 (بروتوكول Modbus-RTU)، ووحدات اتصال Profibus-DP أو Ethernet الاختيارية. يمكن استخدامه لقراءة الجهد الكهربائي والتيار ودرجة الحرارة وحالة الإنذار ثلاثية الطور في غرفة التحكم في الوقت الفعلي، مما يتيح التشغيل بدون طيار والصيانة التنبؤية.

تطبيقات المنتج

1. التصنيع الدقيق والمعدات المتطورة: توفير إمدادات طاقة نقية غير متجانسة ومستقرة للغاية لخطوط تعبئة واختبار أشباه الموصلات، وآلات اللحام SMT، ومجموعات معدات CNC لمراكز معالجة القوالب الدقيقة، وبالتالي تحسين معدل الإنتاج.

2. مصدر الطاقة للمرافق الطبية الكبيرة: يستخدم لتثبيت الجهد الأمامي والعزل التوافقي لمعدات التصوير الطبي الكبيرة مثل أجهزة التصوير المقطعي المحوسب، وأنظمة الرنين المغناطيسي (MRI)، والمسرعات الخطية في أقسام الأشعة والطب النووي في المستشفيات المتخصصة، مما يضمن جودة التصوير وسلامة المعدات.

3. مراكز البيانات وعقد الحوسبة الطرفية: توفر تثبيت الجهد والتحكم التوافقي لإمدادات الطاقة للمحول وأنظمة تكييف الهواء الدقيقة لغرف البيانات الصغيرة والمتوسطة الحجم وغرف بيانات التقارب الأساسية 5G، مما يقلل من الخسائر التوافقية لمدخل UPS ويطيل عمر البطارية.

4. تصنيع المركبات وخطوط إنتاج قطع غيار السيارات: توفير خزائن التحكم وأنظمة القيادة المؤازرة لمحطات عمل روبوت اللحام، وروبوتات الطلاء، وخطوط الختم الكبيرة لضمان دقة الربط متعدد المحاور وتجنب رذاذ اللحام أو عيوب الطلاء الناتجة عن تقلبات الجهد.

5. المجمعات التجارية الكبيرة: تم تركيبها في مراكز التسوق والفنادق الخمس نجوم وقاعات العرض الكبيرة، وتوفر غرف توزيع الطاقة الرئيسية تحسينًا مركزيًا لجودة الطاقة للطاقة والإضاءة والسلالم المتحركة ووحدات تكييف الهواء المركزية للطابق بأكمله أو المبنى بأكمله.

6. الصناعات الكيميائية والصيدلانية: توفير حماية استقرار الجهد لمحركات تحريك وعاء التفاعل، وأجهزة الطرد المركزي، ومجموعات ضواغط الهواء، وكذلك منع التوافقيات الناتجة عن محولات تردد المحرك من التداخل مع أنظمة التحكم DCS والأدوات الموجودة في الموقع.

دعم التخصيص

تقدم KTAC خدمات 3 Phase 50KVA Servo Motor AVR OEM/ODM، بما في ذلك لون المظهر وطريقة التغليف ونطاق جهد الإدخال/الإخراج ووحدات الوظائف الخاصة (مثل أجهزة مرشح EMI وأجهزة الحماية من الصواعق وواجهات المراقبة RS232/RS485)، وما إلى ذلك. يرجى الاتصال بنا للحصول على حلول مخصصة.

التعليمات

1. هل يمكن لمثبت الجهد 50KVA تحقيق تأثير "العزل التوافقي"؟

نعم. يعمل SBW-50KVA على أساس مبدأ محول التعويض، مع العزل الكهرومغناطيسي بين المدخلات والمخرجات. له تأثير توهين طبيعي على التوافقيات عالية التردد (خاصة تلك التي تزيد عن التوافقي الخامس) (عادةً ما تكون قادرة على التوهين بنسبة 30٪ إلى 50٪). في الوقت نفسه، لا يولد توافقيات تردد التبديل (على عكس الأجهزة الإلكترونية من نوع PWM)، والتي يمكن أن تقلل بشكل كبير من التلوث العكسي للتوافقيات من جانب الحمل إلى شبكة الطاقة. إذا كانت هناك حاجة إلى تحكم توافقي أكثر شمولاً، فيمكننا إضافة مرشح نشط (APF) أو فرع مرشح سلبي مسبقًا.

2. ما هي متطلبات قاطع الدائرة الأمامية عندما يكون هذا الجهاز متصلاً بنظام توزيع الطاقة؟

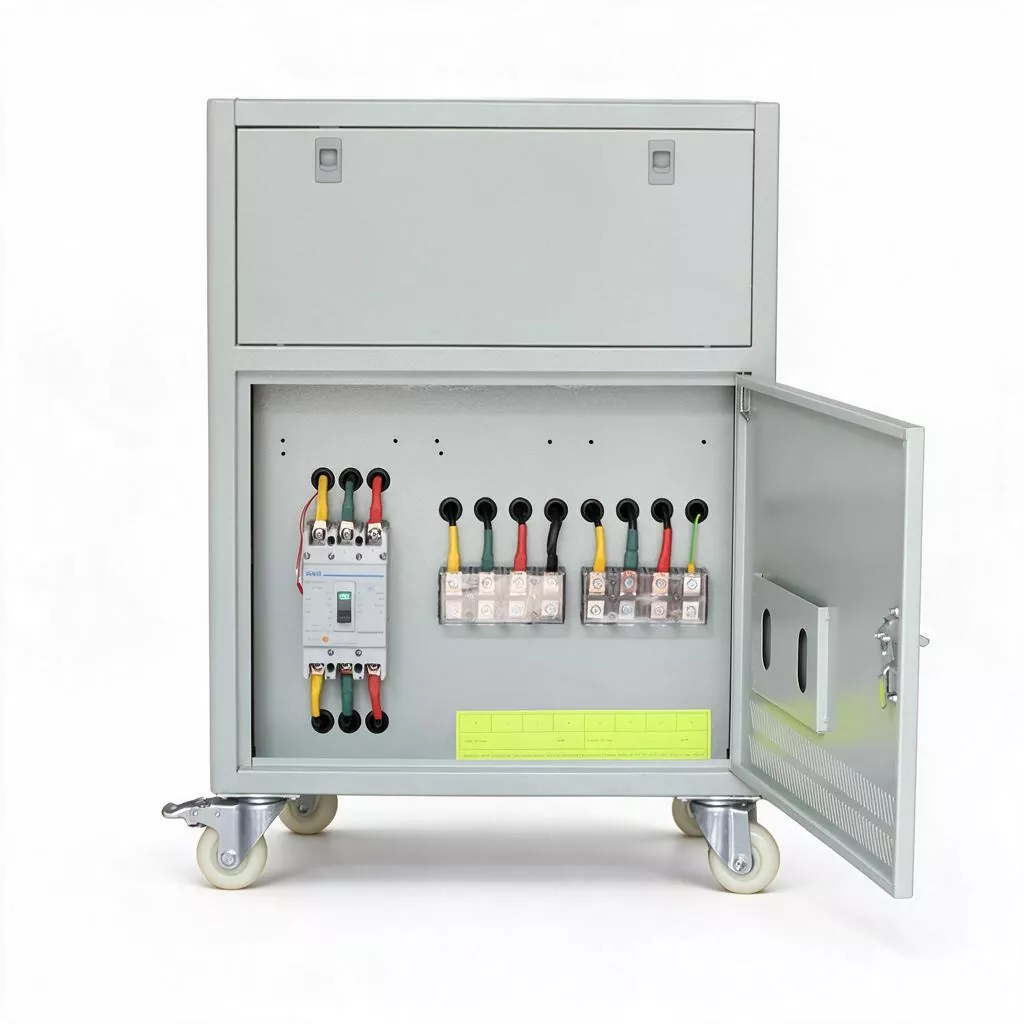

يبلغ التيار المقنن لنموذج 50KVA حوالي 76 أمبير (ثلاث مراحل 380 فولت). مع الأخذ في الاعتبار زيادة بدء الأحمال من نوع المحرك وهامش سعة معين، يوصى بتكوين قاطع الدائرة الكهربائية ذو الغلاف البلاستيكي (MCCB) بتصنيف من 100 أمبير إلى 125 أمبير في الواجهة الأمامية، واختيار منحنى رحلة من النوع C/D. يوصى باستخدام الكابل الوارد YJV 3×25mm² + 2×16mm² أو مواصفات أعلى، ويجب حساب المتطلبات المحددة بناءً على طول الخط الفعلي لانخفاض الجهد.

3. هل يمكن للتنظيم المستقل ثلاثي الطور أن يحل مشكلة التيار المحايد الكلي الزائد الناتج عن الحمل غير المتوازن؟

يمكن أن يحل مشكلة عدم توازن الجهد، لكن التنظيم المستقل ثلاثي الطور يضبط جهد كل مرحلة بدلاً من التوزيع القسري لتيار كل مرحلة. إذا كان التيار ثلاثي الطور على جانب الحمل غير متوازن بشدة (على سبيل المثال، يتجاوز الفرق 50 أمبير)، يمكن لمثبت الجهد ضمان تماثل الفولتية ثلاثية الطور، لكنه لا يستطيع تقليل التيار المحايد. في هذه الحالة، يوصى بتوزيع الحمل أحادي الطور بالتساوي في محطة توزيع الطاقة، ويمكننا تقديم الاستشارة حول خطة توزيع توازن الحمل.

4. هل يحتوي محرك سيرفو 50KVA ثلاثي الطور AVR على وظائف حماية في الوضع الالتفافي؟

في وضع الالتفافية اليدوي، لا تشارك وظائف الحماية الإلكترونية للحمل الزائد والجهد الزائد لمثبت الجهد. في هذا الوقت، يتم تشغيل المعدات الخلفية مباشرة من التيار الكهربائي، مما يفقد حماية استقرار الجهد ولكن مع الحفاظ على الاستمرارية. من المستحسن أن يقوم المستخدمون بترتيب الصيانة في أقرب وقت ممكن أثناء عملية الالتفافية. أثناء التجاوز التلقائي (تبديل الأخطاء)، سيستمر الجهاز في مراقبة حالة التيار الكهربائي. إذا كانت مصادر التيار الكهربائي غير طبيعية للغاية وتتجاوز عتبة الأمان، فلا يزال من الممكن أن تؤدي بعض إشارات الحماية إلى تشغيل قاطع الدائرة الأمامية لإطلاق الإنذار.

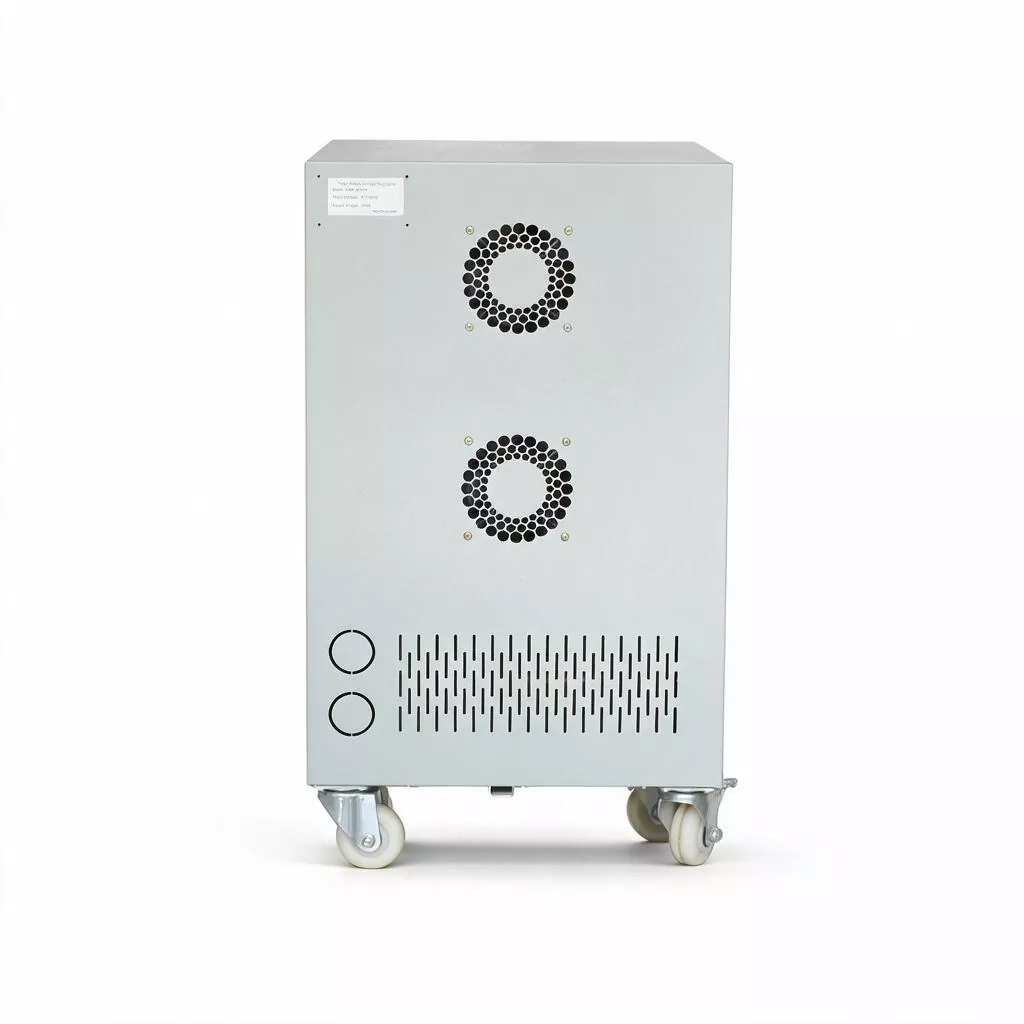

5. ما هي الميزات الخاصة لحل التبريد لطراز 50KVA؟

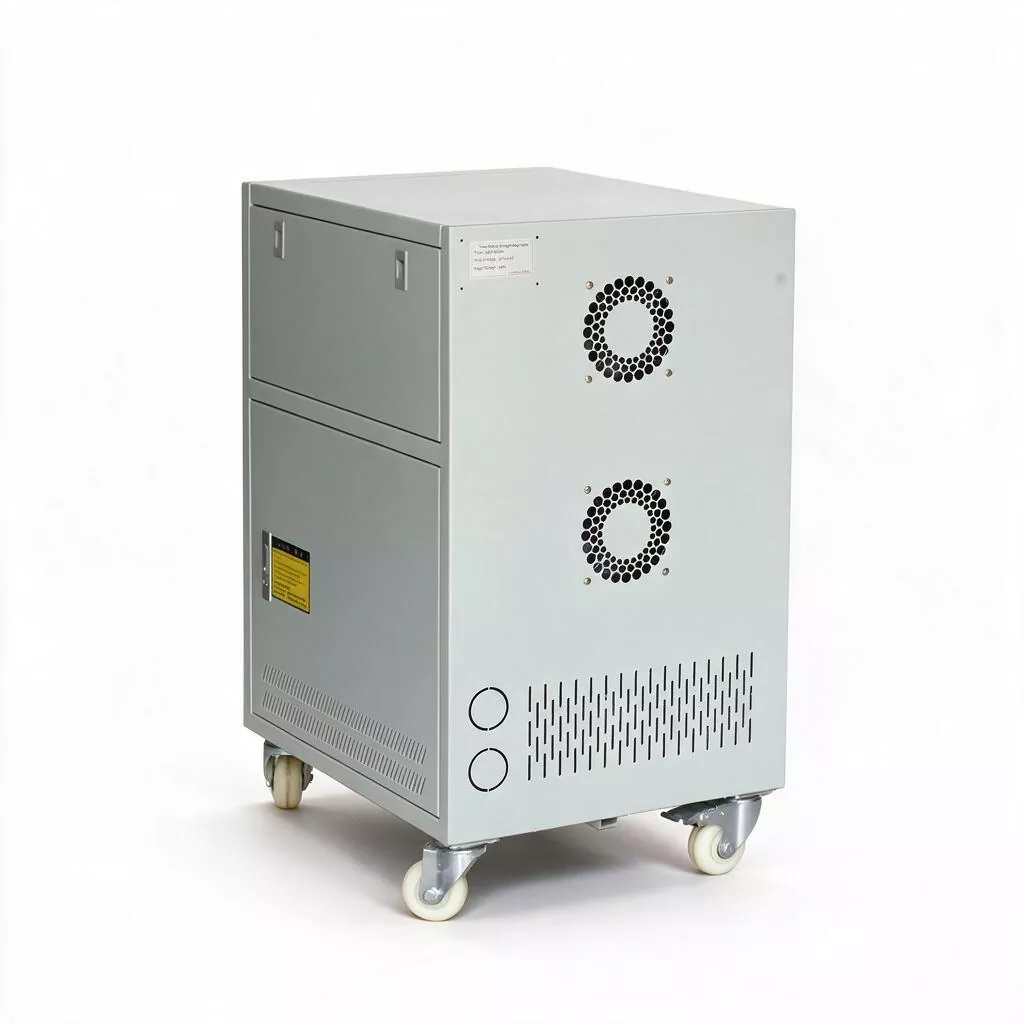

يعد فقدان الطاقة وتوليد الحرارة لنموذج 50KVA (حوالي 2KW) أعلى بكثير من نماذج الطاقة الصغيرة. نحن نعتمد حل تبريد محسنًا لـ "مشعاع الأنبوب النحاسي + مروحة تحمل الكرة المزدوجة الذكية"، مع ضبط سرعة المروحة تلقائيًا دون تغيير الخطوة وفقًا لدرجة الحرارة الداخلية. في ظل بيئة الحمل الكامل 40 درجة مئوية، يتم التحكم بشكل صارم في ارتفاع درجة الحرارة الداخلية في حدود 60 درجة مئوية. يوصى بالتأكد من وجود فجوة تبلغ ≥30 سم لتبديد الحرارة والتهوية على الجوانب الأمامية والخلفية واليسرى والأيمن للمعدات أثناء التثبيت.

6. هل سيؤثر الغبار الناتج عن فرشاة الكربون على المكونات الكهربائية الأخرى في خزانة توزيع الطاقة؟

سوف تنتج فرشاة الكربون كميات ضئيلة من غبار الجرافيت أثناء عملية الانزلاق على المدى الطويل. لقد قمنا بإعداد حوض مخصص لتجميع الغبار وشاشة مرشح غبار قابلة للفصل داخل الخزانة. يتم جمع معظم الغبار في الجزء السفلي من الجهاز ولن يتسرب إلى خزانة توزيع الطاقة. يوصى باستخدام مكنسة كهربائية لتنظيف منفذ تجميع الغبار السفلي مرة كل ستة أشهر، وهو أمر مريح جدًا للتشغيل.
