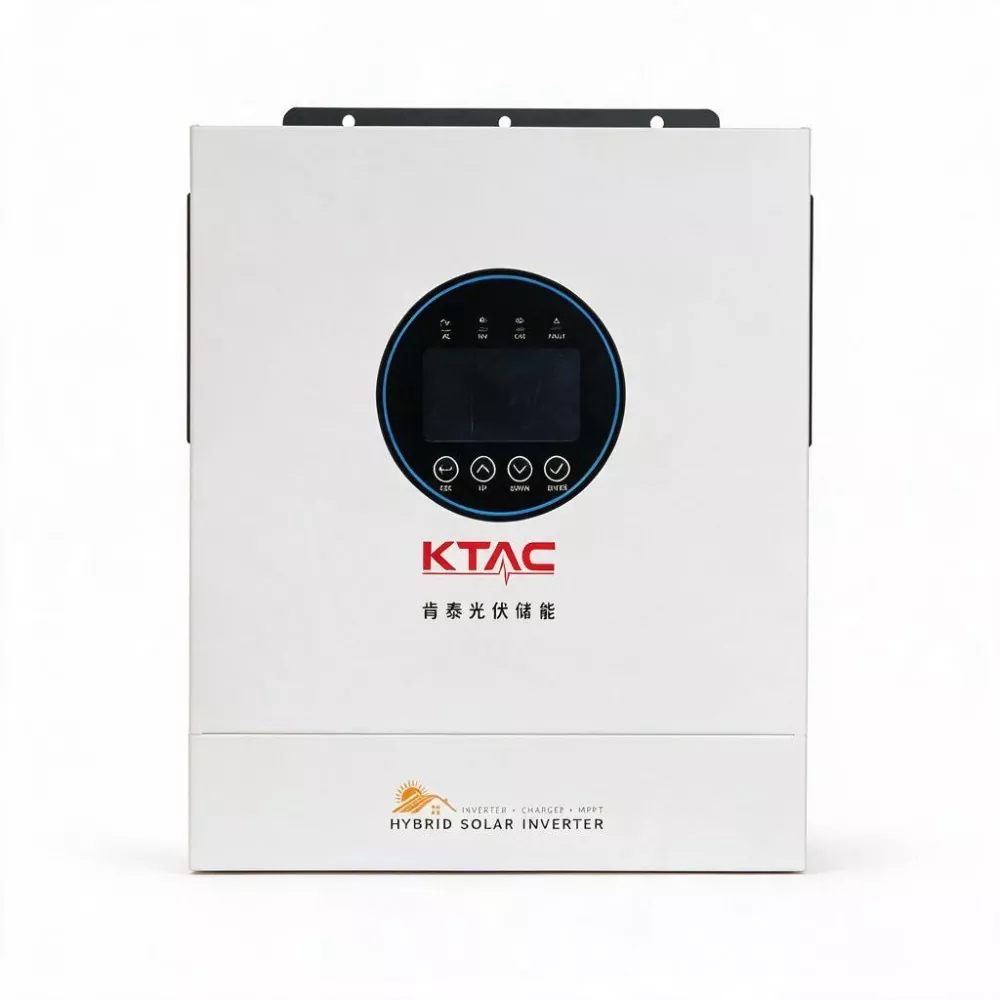

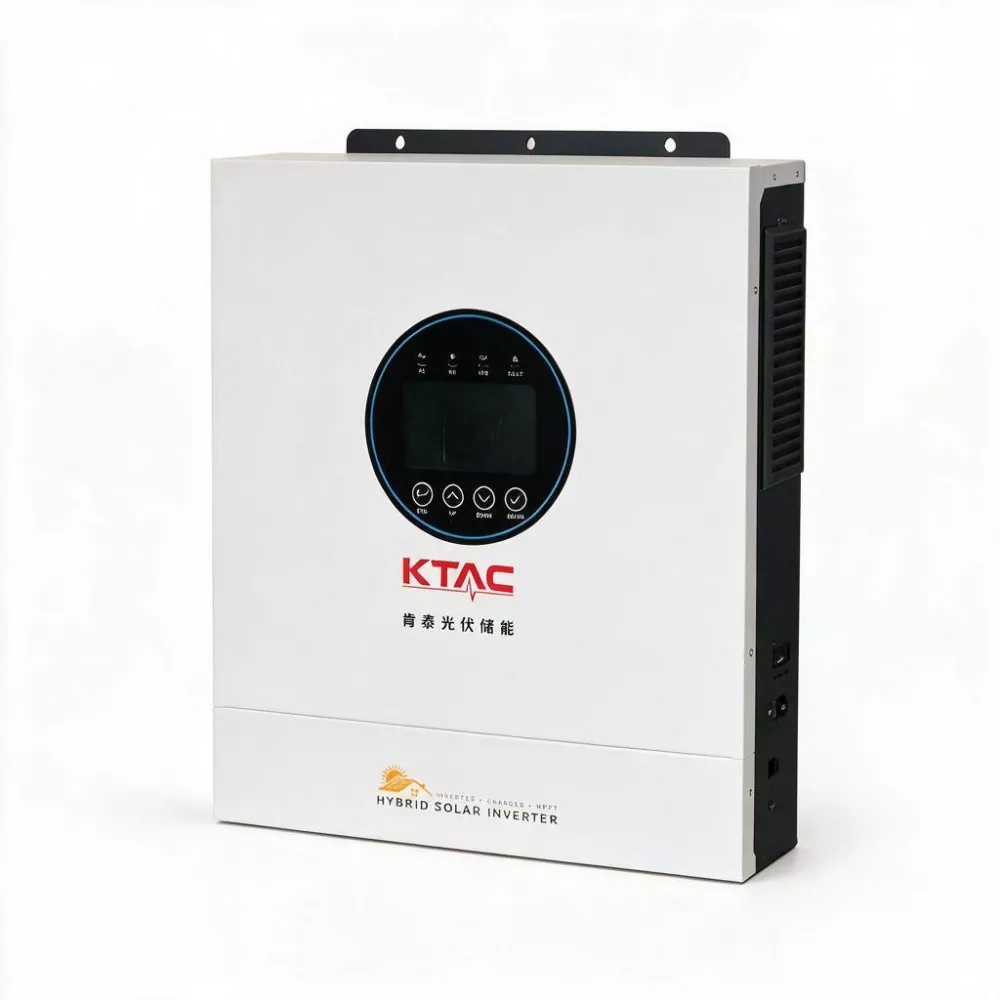

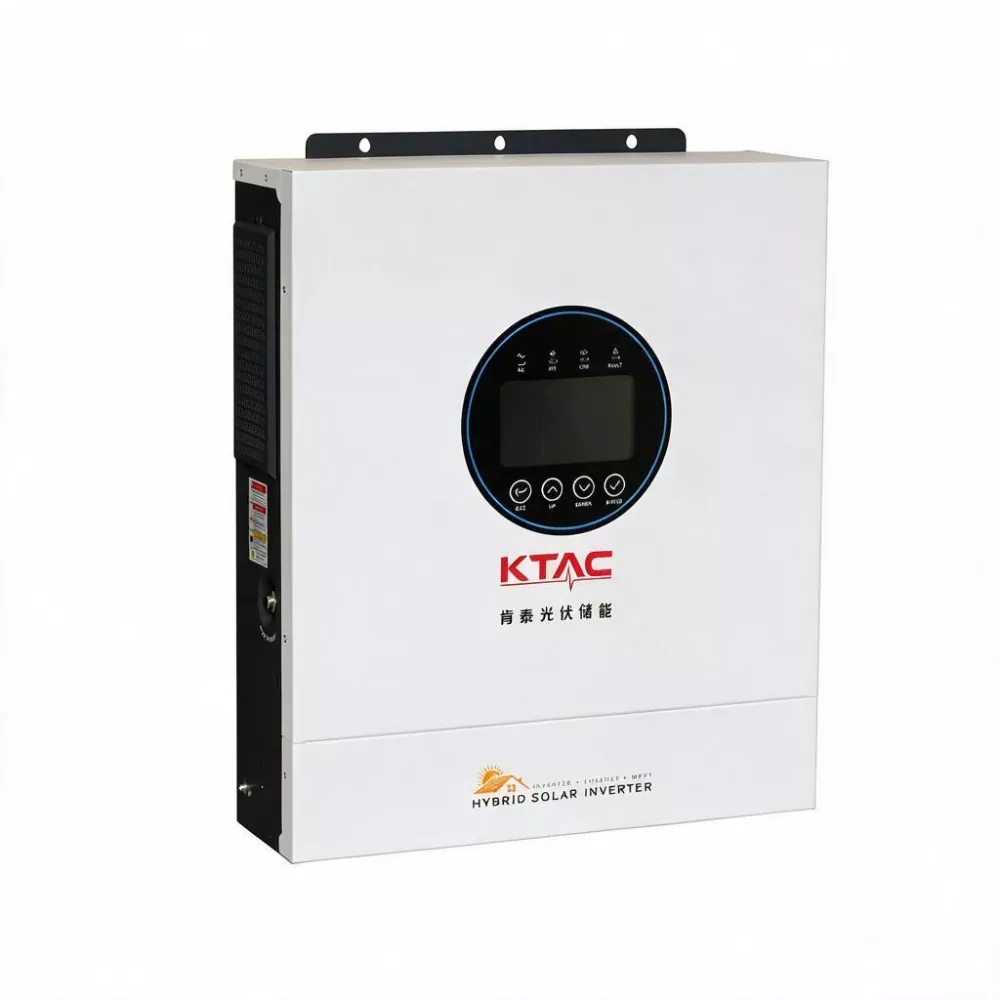

تدرك شركة KTAC أنه بالنسبة للمستخدمين الموجودين بعيدًا عن الشبكة أو في المناطق ذات الطاقة غير المستقرة، فإن كل قرش من الاستثمار مهم. إن العاكس الشمسي خارج الشبكة بقدرة 5 كيلو وات 24 فولت (GA-5024) عبارة عن عاكس هجين خارج الشبكة بقدرة 5 كيلو وات مصمم بشكل عملي والذي يحقق توازنًا دقيقًا بين التكلفة والحجم والأداء مع ضمان إخراج موجة جيبية نقية ومستقرة. على عكس موديلات 12 كيلو واط التي تعطي الأولوية للطاقة القصوى، يركز GA-5024 على الأحمال المنزلية والتجارية الصغيرة الأكثر شيوعًا: فهو يعمل بسهولة على تشغيل الثلاجة، والعديد من المصابيح، ومضخة المياه، والتلفزيون أو الكمبيوتر، وعدد قليل من الأدوات الكهربائية.
أولاً، تلبي قوتها المقدرة البالغة 5000 واط متطلبات الكهرباء القصوى لمعظم الأسر الصغيرة والمتوسطة خارج الشبكة، في حين أن قدرتها على زيادة 10000 فولت أمبير كافية لبدء تشغيل أجهزة مثل مكيف الهواء بقوة 1.5 حصان أو مضخة مياه الآبار العميقة.
والأهم من ذلك، أنها تستخدم نظام بطارية 24 فولت؛ بالمقارنة مع إعدادات 48 فولت، توفر حزم البطاريات 24 فولت تكاليف أقل ومطابقة أبسط للخلايا للسعات الصغيرة إلى المتوسطة، والعديد من بطاريات الرصاص الحمضية للمبتدئين أو المستعملة في السوق مصممة لأنظمة 24 فولت. تم تصميم GA-5024 مع وضع الاحتياجات المحددة لهؤلاء المستخدمين في الاعتبار، حيث يوفر تيار شحن يصل إلى 160 أمبير. سواء كانت مدعومة بالطاقة الشمسية، أو شبكة الكهرباء، أو مولد، فإنها تعمل على تجديد طاقة البطارية بسرعة.
يتميز هذا العاكس الشمسي خارج الشبكة بقدرة 5 كيلو وات 24 فولت بوحدة تحكم MPPT مدمجة ذات جهد عريض (نطاق 60-450 فولت، جهد الدائرة المفتوحة 500 فولت كحد أقصى) ويدعم طاقة إدخال قصوى تبلغ 9000 واط. إنه يتواصل مع BMS لبطارية الليثيوم عبر CAN أو RS485 لمراقبة جهد البطارية ودرجة الحرارة وSOC في الوقت الفعلي، وضبط معلمات الشحن ديناميكيًا لإطالة عمر البطارية بشكل كبير. ويتضمن أيضًا وظيفة تنشيط بطارية الليثيوم المدمجة لتنشيط حزم البطاريات التي دخلت في وضع السكون بسبب الإفراط في التفريغ.
باستخدام وحدة WiFi اختيارية، يمكنك مراقبة توليد الطاقة الكهروضوئية وتحميل الطاقة وسعة البطارية المتبقية عبر تطبيق الهاتف المحمول، بالإضافة إلى تلقي تنبيهات الأخطاء. يسهل غطاء الغبار القابل للفصل سهولة تنظيف مجاري هواء التبريد، مما يجعل الوحدة مناسبة للبيئات المتربة مثل المزارع وورش العمل.
| نموذج | غا-5024 |
|
المعلمة |
قيمة |
|
ACInput |
|
|
نطاق الجهد (VAC) |
90 ~ 280 فولت ± 3 (الوضع العادي)، 170 ~ 280 فولت ± 3 (وضع UPS) |
|
جهد الإدخال المقدر (VAC) |
208 فولت/ 220 فولت/ 230 فولت/ 240 فولت، L+N+PE |
|
التردد (هرتز) |
50/60 هرتز (التكيف التلقائي) |
|
إخراج التيار المتردد |
|
|
القدرة المقدرة (ث) |
5000 واط |
|
قوة الطفرة (VA) |
10000 فولت أمبير |
|
الجهد الكهربي (VAC) |
208 فولت/220 فولت/230 فولت/240 فولت |
|
عامل الطاقة (بف) |
1 |
|
تكرار |
50/60 هرتز ± 0.1% |
|
سويث الوقت (مللي ثانية) |
10 (وضع APP/UPS)/ 20 (وضع GEN) |
|
شكل الموجة |
موجة جيبية نقية |
|
سعة التحميل الزائد (وضع البطارية) |
60 ثانية @ 102% ~ 120% تحميل، 10 ثانية @> 120% تحميل |
|
الأعلى. الكفاءة (وضع البطارية) |
93.5%@24VDC |
|
شاحن (كهروضوئية / تيار متردد) |
|
|
نوع الشاحن الشمسي |
MPPTs المزدوجة |
|
الأعلى. مدخلات الطاقة الكهروضوئية الحالية / مدخلات الطاقة |
27 أمبير/9000 واط |
|
نطاق MPPT @ جهد التشغيل |
60 ~ 450 فولت |
|
الأعلى. جهد الدائرة المفتوحة الكهروضوئية |
500 فولت |
|
الأعلى. تيار الشحن الكهروضوئي (أ) |
160 أ |
|
الأعلى. تيار شحن التيار المتردد (أ) |
160 أ |
|
الأعلى. تيار الشحن (PV+AC) (أ) |
160 أ |
|
بطارية |
|
|
الفولطية (VDC) |
24 فولت |
|
جهد الشحن العائم (VDC) |
27 فولت |
|
حماية الشحن الزائد (VDC) |
30.5 فولت |
|
نوع البطارية |
الليثيوم وحمض الرصاص |
|
واجهة |
|
|
واجهة المستخدم البشرية |
شاشات الكريستال السائل |
|
واجهة |
RS232/RS485/CAN |
|
يراقب |
واي فاي |
|
بيانات عامة |
|
|
حماية الدخول |
IP21 |
|
درجة حرارة التشغيل |
-15 درجة مئوية ~ 60 درجة مئوية |
|
الرطوبة النسبية |
5%~95% (عدم التكثيف) |
|
درجة حرارة التخزين |
-15 درجة مئوية ~ 60 درجة مئوية |
|
الأعلى. ارتفاع التشغيل |
4000 م (خفض السرعة فوق 1000 م) |
|
الوزن الصافي (كجم) |
8.4 كجم |
|
الأبعاد (الارتفاع*العرض*العمق)(مم) |
410*336*110 مللي متر |
سواء كان مصدرها الطاقة الكهروضوئية أو طاقة الشبكة أو المولد، يصل الحد الأقصى لتيار الشحن إلى 160 أمبير (مع إجمالي تيار شحن يبلغ 160 أمبير). وهذا يتيح إعادة شحن البطارية بسرعة، ويقلل من وقت تشغيل المولد، ويزيد من الاستفادة من ساعات النهار المحدودة.
تم تصنيفها بـ 5000 واط مع قدرة زيادة تبلغ 10000 فولت أمبير (لمدة 20 مللي ثانية). يبدأ العاكس الشمسي خارج الشبكة بقدرة 5 كيلو وات 24 فولت الأحمال الحثية بشكل موثوق - مثل مكيفات الهواء بقدرة 1.5 حصان، ومضخات مياه الآبار العميقة، وضواغط الهواء - مما يمنع إيقاف تشغيل التحميل الزائد للعاكس بسبب تيارات التدفق العالية.
يتميز بنطاق جهد تشغيل MPPT يتراوح من 60 إلى 450 فولت تيار مستمر، والحد الأقصى لجهد الدائرة المفتوحة 500 فولت تيار مستمر، والحد الأقصى لطاقة الإدخال الكهروضوئية 9000 واط. وهو متوافق مع سلاسل الألواح الكهروضوئية عالية الجهد السائدة، مما يعزز كفاءة توليد الطاقة خلال الصباح الباكر، وفي وقت متأخر بعد الظهر، وظروف الإضاءة المنخفضة.

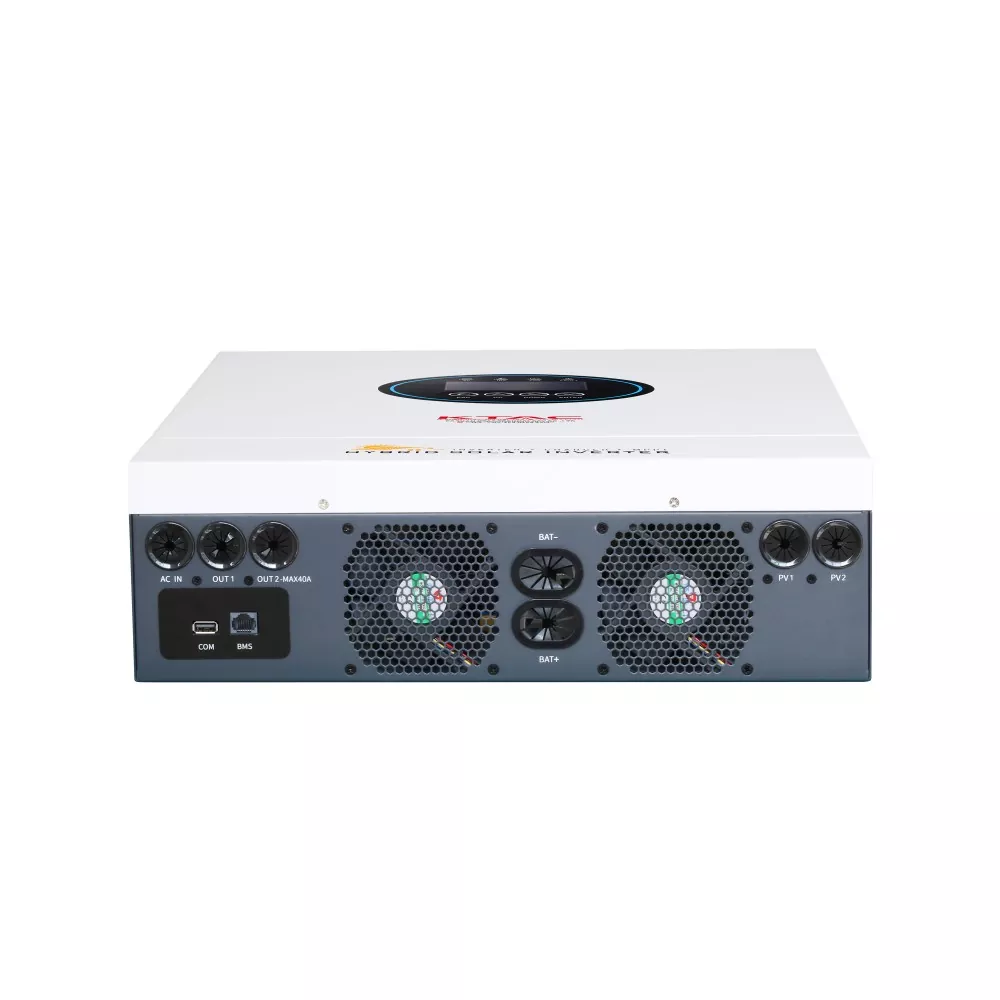

يوفر مخرجين مستقلين للتيار المتردد: أحدهما للأحمال الحرجة (إمدادات الطاقة المستمرة) والآخر للأحمال غير الحرجة (القابلة للتساقط). يمكن تكوين عتبات فصل الأحمال لوضع البطارية، مما يزيد من وقت النسخ الاحتياطي للمعدات الأساسية.
يدعم بطاريات الليثيوم 24 فولت (25.6 فولت الاسمية) أو بطاريات الرصاص الحمضية. يتميز بجهد شحن عائم يبلغ 27 فولت وحماية من الشحن الزائد عند 30.5 فولت. يتصل ببطارية الليثيوم BMS عبر CAN/RS485 لمراقبة حالة البطارية في الوقت الفعلي وتحسين الشحن.
يتضمن واجهة مدمجة لوحدة WiFi (يدعم المراقبة عن بعد عبر تطبيق الهاتف المحمول مع الوحدة الاختيارية). يتميز أيضًا بوظيفة تنشيط بطارية الليثيوم، القادرة على إيقاظ مجموعات البطاريات التي دخلت في وضع السكون بسبب الإفراط في التفريغ، دون الحاجة إلى معدات إضافية.

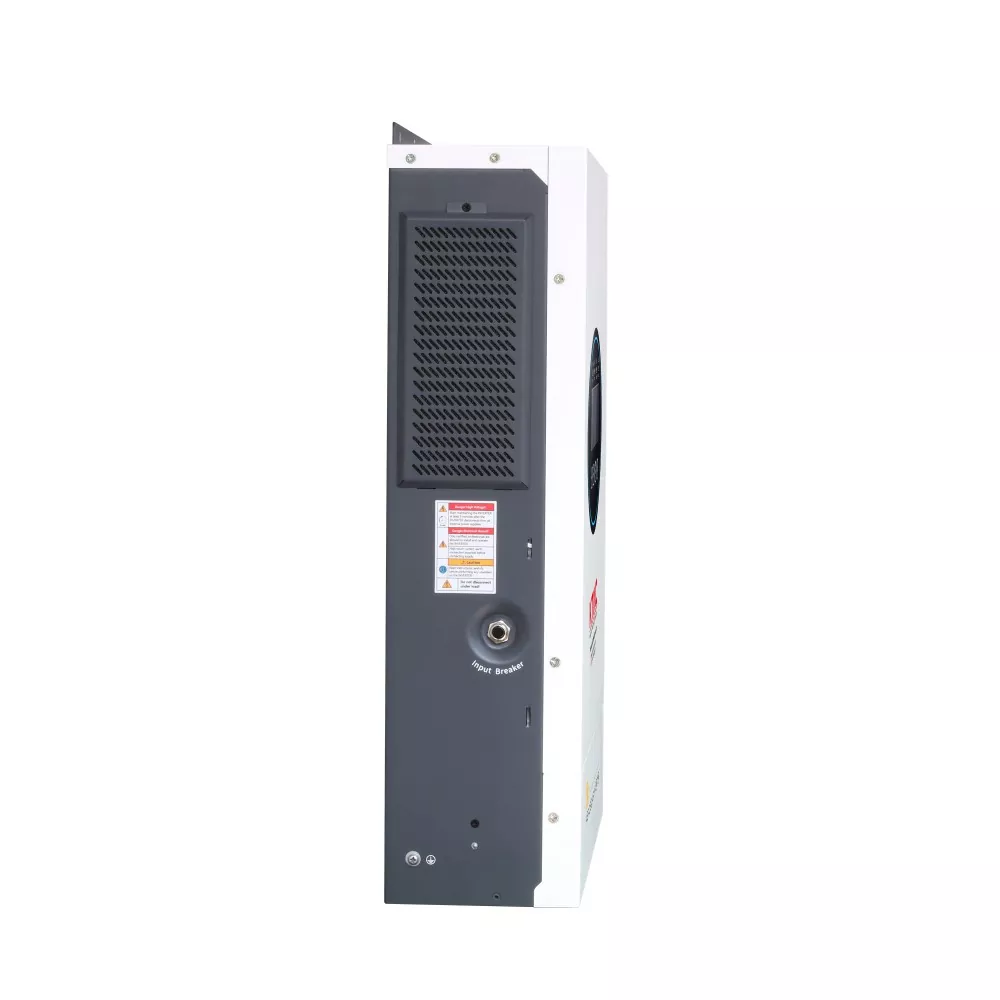

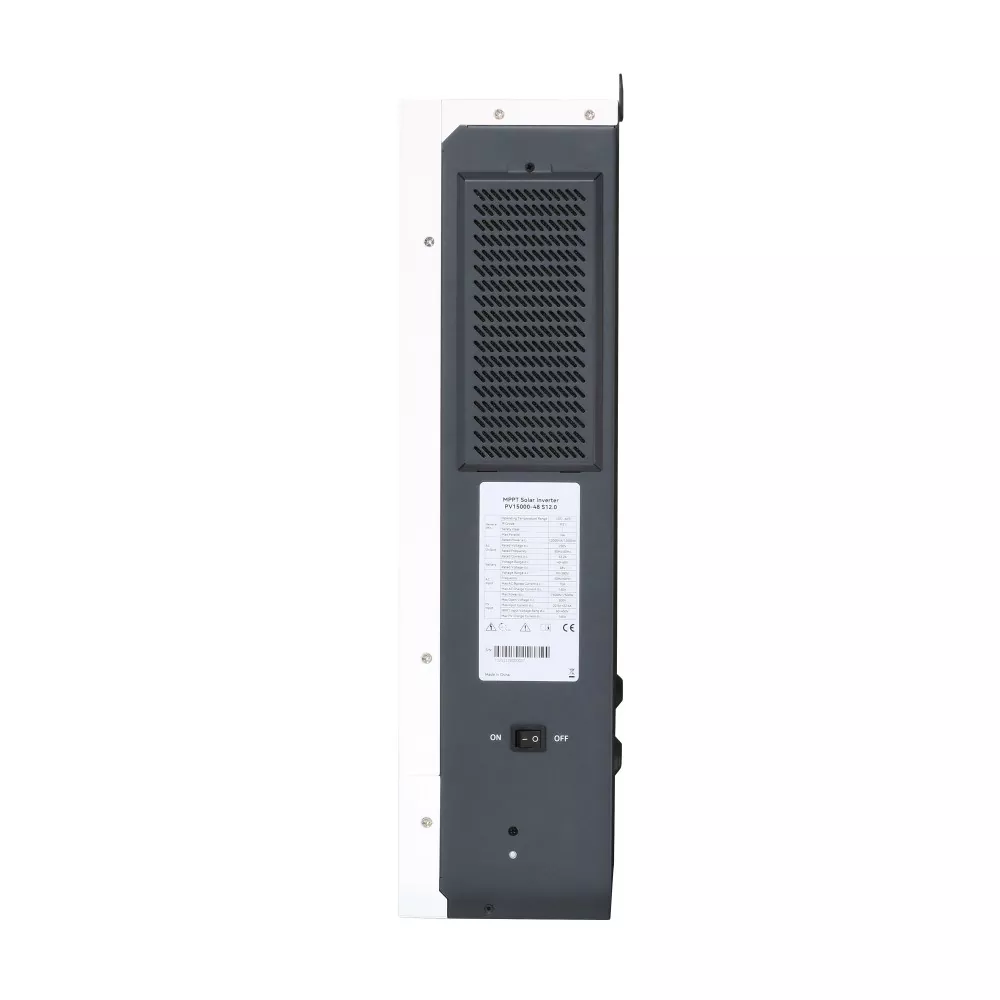

يزن 8.4 كجم فقط بأبعاد 410×336×110 ملم؛ يمكن تركيبه على الحائط بواسطة شخص واحد. يسهل غطاء الغبار القابل للفصل عملية التنظيف ويطيل عمر الجهاز في البيئات القاسية.
1. الأنظمة الكهروضوئية السكنية خارج الشبكة: توفر الكهرباء اليومية للأسر الصغيرة والمتوسطة (2-4 أشخاص)، وتوفير الطاقة الأساسية مثل الإضاءة والثلاجات وأجهزة التلفزيون وأجهزة الكمبيوتر والمراوح. أزواج مع بطاريات الرصاص الحمضية أو الليثيوم 24 فولت للحصول على أداء ممتاز من حيث التكلفة.
2. المزارع النائية / مرافق الثروة الحيوانية: تعمل على تشغيل المعدات مثل مضخات المياه ومطاحن الأعلاف ومراوح التهوية. يعمل الشحن عالي التيار 160 أمبير على زيادة الطاقة الشمسية في منتصف النهار إلى الحد الأقصى لتجديد البطاريات بسرعة، مما يقلل الاعتماد على المولدات.
3. العيادات الريفية أو محطات الاتصالات: تعمل كمصدر طاقة أساسي أو احتياطي. تضمن مخرجات التيار المتردد المزدوجة توفير الطاقة ذات الأولوية للمعدات الطبية أو معدات الاتصالات، مع التبديل التلقائي أثناء انقطاع الشبكة.
4. المتاجر الصغيرة/الأكشاك على جانب الطريق: توفر طاقة ثابتة للمجمدات والإضاءة وأجهزة تسجيل النقد ومحطات الشحن المتنقلة. يدعم مكملات الشبكة أو المولدات ويوفر تكاليف تشغيل منخفضة.
5. الطاقة المتنقلة أو المؤقتة: تصميم خفيف الوزن يسمح بسهولة التركيب في المركبات الترفيهية أو حاويات موقع البناء أو مركبات الاستجابة للطوارئ؛ جاهز للتوصيل والتشغيل عند إقرانه بألواح شمسية محمولة.
تقدم شركة KTAC خدمات OEM/ODM للعاكس من سلسلة GA، بما في ذلك:
1. لون الضميمة المخصصة وطباعة الشعار
2. ضبط بروتوكول BMS لبطاريات الطرف الثالث
3. إعدادات المعلمة المسبقة (على سبيل المثال، جهد الشحن، تردد الخرج)
4. تصميم التغليف وأدلة المستخدم متعددة اللغات
اتصل بفريقنا الفني للحصول على حل مخصص.
لا، هذا الطراز مصمم للتشغيل المستقل ولا يدعم الاتصال المتوازي لوحدات متعددة. إذا كانت هناك حاجة إلى طاقة أعلى، نوصي باستخدام طراز GA-12048 (12 كيلو واط) أو الاتصال بـ KTAC للحصول على حلول أخرى.
نوصي باستخدام كابلات نحاسية بمساحة مقطع عرضي تبلغ 25 مم² أو أكبر على جانب البطارية، مقترنة بقاطع دائرة تيار مستمر بقدرة 200 أمبير. يرجى الرجوع إلى مواصفات الأسلاك في دليل المنتج للحصول على التفاصيل.
نعم. يدعم GA-5024 الشحن الهجين (PV + الشبكة)، بحد أقصى لتيار الشحن الإجمالي يبلغ 160 أمبير (الإجمالي الإجمالي لا يتجاوز 160 أمبير، يتم إدارته بواسطة المنطق الداخلي). يمكن للمستخدمين تحديد أولويات الشحن: أولوية الطاقة الشمسية، أو أولوية الشبكة، أو الشحن الهجين.
نعم. تحتوي حزمة LiFePO₄ ذات السلسلة 8 على جهد اسمي يبلغ 25.6 فولت وجهد شحن كامل يبلغ حوالي 29.2 فولت. اضبط نوع البطارية على "Lithium" وقم بتوصيل BMS عبر CAN/RS485؛ سيقوم العاكس تلقائيًا بضبط معلمات الشحن. إذا لم يتم استخدام الاتصال، يمكنك ضبط جهد الطفو يدويًا على حوالي 28.8 فولت (يرجى الرجوع إلى مواصفات البطارية).
ويرجع ذلك إلى القيود المادية لدوائر الشحن الداخلية للعاكس. عندما تكون كل من المدخلات الكهروضوئية والتيار المتردد نشطة، فإنها تشترك في سعة 160 أمبير (على سبيل المثال، 100 أمبير من الكهروضوئية + 60 أمبير من التيار المتردد). وهذا يحمي المكونات الداخلية مع تلبية احتياجات الغالبية العظمى من الأنظمة الصغيرة والمتوسطة الحجم.
تم تصميم GA-5024 لنظام بطارية 24 فولت (الجهد الاسمي 25.6 فولت للليثيوم، وشحن عائم 27 فولت لحمض الرصاص)؛ تم تحسين دوائر العاكس الداخلية ومعلمات الشحن وبروتوكولات اتصال BMS لأنظمة 24 فولت. سيؤدي توصيل بطارية 48 فولت مباشرة إلى تشغيل حماية من الجهد الزائد أو حتى إتلاف الوحدة. إذا كنت تحتاج إلى نظام 48 فولت، فيرجى اختيار الطراز GA-6548 (6.5 كيلو وات) أو GA-12048 (12 كيلو وات)؛ كلاهما متوافق مع بطاريات 48 فولت (الجهد الاسمي 51.2 فولت).
يوفر العاكس الشمسي خارج الشبكة 5KW 24V إشارة اتصال جافة (تتطلب وحدة خارجية اختيارية) لبدء تشغيل المولد تلقائيًا بناءً على جهد البطارية أو حالة التحميل. يرجى الرجوع إلى الدليل التفصيلي أو الاتصال بالدعم الفني للحصول على تعليمات محددة حول الأسلاك والتكوين.
يعمل في درجات حرارة منخفضة تصل إلى -15 درجة مئوية. ومع ذلك، يرجى ملاحظة أنه قد يتم تقييد شحن بطاريات الليثيوم عند درجة حرارة أقل من 0 درجة مئوية. نوصي بوضع البطارية في حاوية معزولة أو اختيار بطارية بها وظيفة تسخين مدمجة. يمكن أن يستمر العاكس نفسه في إنتاج الطاقة، على الرغم من أن الكفاءة قد تنخفض قليلاً.
