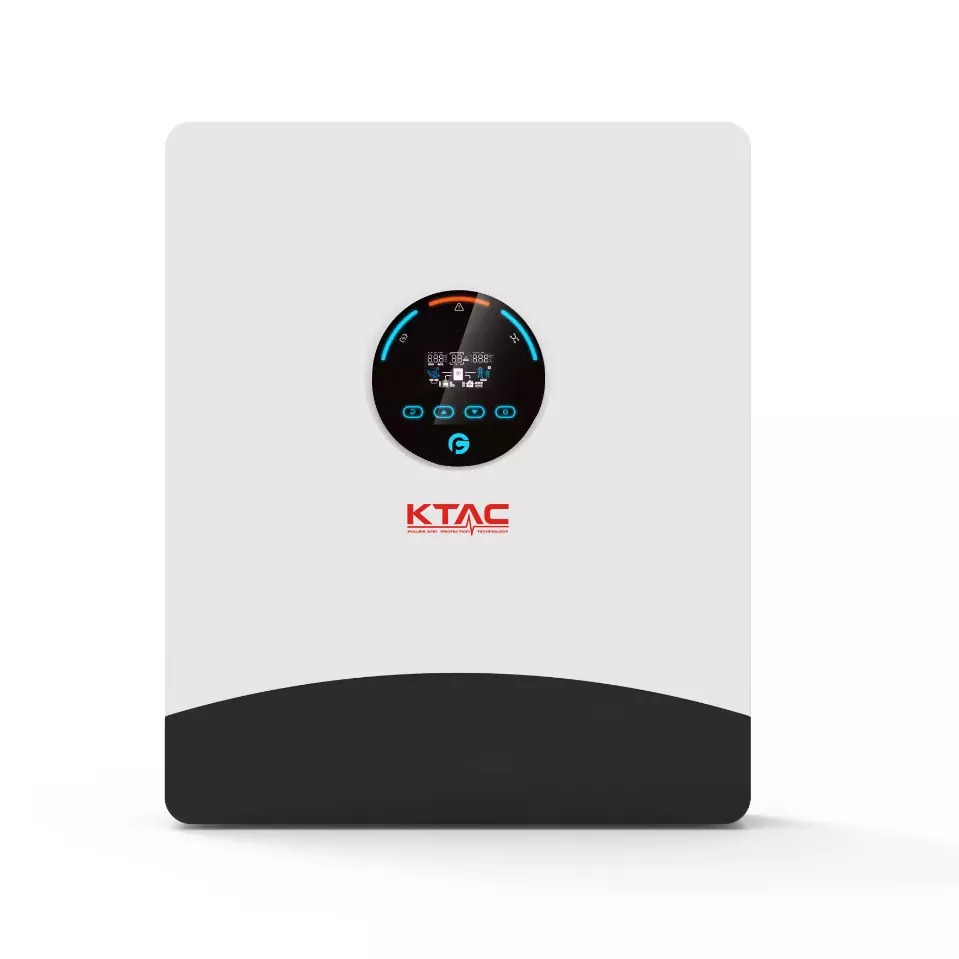

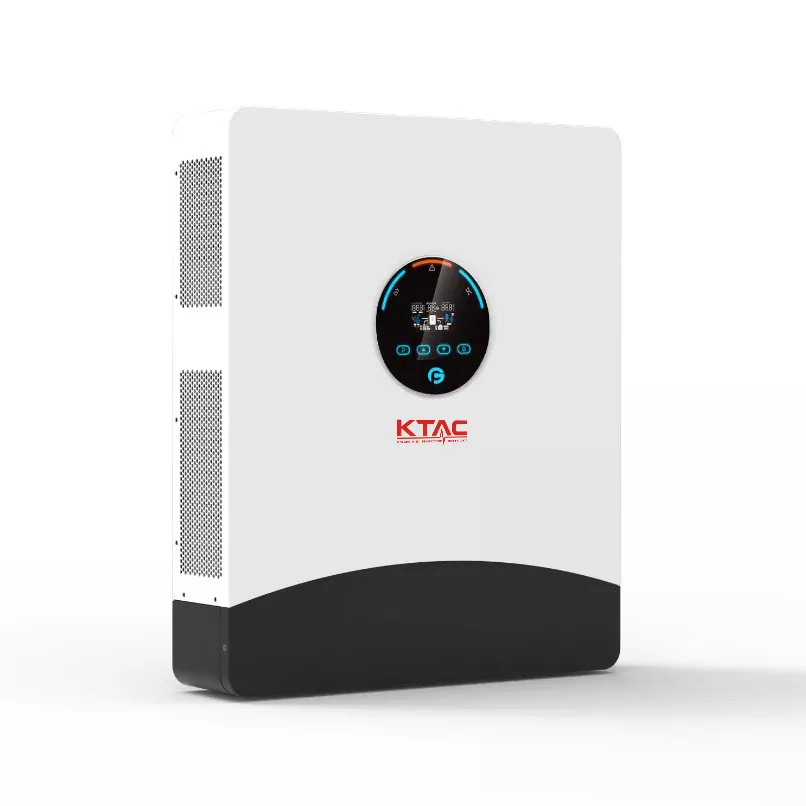

6kW 48V موازية خارج الشبكة العاكس للطاقة الشمسية

يوفر العاكس الشمسي المتوازي خارج الشبكة بقدرة 6 كيلو وات 48 فولت (GPEO-6KL1) نقطة دخول فعالة من حيث التكلفة لتخزين الطاقة خارج الشبكة. ويبلغ وزنه 12.4 كجم فقط ويبلغ سمكه 12 سم، ويمكن لشخص واحد تثبيته على الحائط. إنه مثالي للشرفات السكنية أو المنازل الريفية ذاتية البناء أو الاستوديوهات الصغيرة - خاصة في السيناريوهات التي تتطلب طاقة ثلاثية الطور ولكن مع متطلبات حمل معتدلة.

تتعامل قوتها المقدرة بـ 6 كيلو وات بسهولة مع الأحمال اليومية مثل الإضاءة والثلاجات وأجهزة الكمبيوتر. وهو يدعم الاتصال المتوازي لما يصل إلى 12 وحدة أحادية الطور (إجمالي 72 كيلوواط) أو تكوين 3 وحدات في نظام ثلاثي الطور 380 فولت (إجمالي 18 كيلوواط)، قادر على تشغيل مضخات المياه ثلاثية الطور أو الأدوات الآلية الصغيرة.

يتميز بإدخال MPPT ذو الجهد العريض أحادي القناة (85-450 فولت) وأقصى تيار شحن يبلغ 120 أمبير؛ عند إقرانها ببطارية ليثيوم 48 فولت، فإنها تحقق أعلى كفاءة بنسبة 98%. بفضل حماية IP54 ووقت تحويل UPS يبلغ 10 مللي ثانية، يضمن هذا الحل الاقتصادي خارج الشبكة السلامة والاستقرار وراحة البال.

بفضل التقنية المتوازية الذكية، يمكن توصيل ما يصل إلى 12 وحدة على التوازي (إجمالي 72 كيلو وات)، ويمكن أن تشكل 3 وحدات أو أكثر نظامًا ثلاثي الطور بقدرة 380 فولت، مما يسمح بقدرة مرنة وتوسيع الطور مع تحقيق كفاءة الذروة بنسبة 98.0% وكفاءة MPPT بنسبة 99.9%.

الميزات الرئيسية

1. خفيفة الوزن ومحمولة

مع وزن صافي يبلغ 12.4 كجم فقط وسمك 12 سم، يمكن لشخص واحد التعامل مع النقل والتركيب على الحائط. 6kW 48V Parallel Off Grid Solar Inverter مناسب للبيئات ذات المساحة المحدودة مثل المنازل والشقق والجراجات.

2. النواة خارج الشبكة فعالة من حيث التكلفة

تم تحسين هذه الوحدة لتحقيق فعالية التكلفة مع ضمان إنتاج ثابت بقدرة 6 كيلو وات، وتأتي مع ضمان لمدة 3 سنوات. إنه الخيار الأمثل لتنفيذ حلول "PV + Energy Storage" الاقتصادية في المناطق النائية والمنازل الريفية ذاتية البناء والمحلات التجارية الصغيرة.

3. التشغيل المتوازي الذكي والشبكات ثلاثية المراحل

التوسعة على مرحلة واحدة: يمكن توصيل ما يصل إلى 12 وحدة بالتوازي للحصول على طاقة إجمالية تبلغ 72 كيلووات، مما يلبي احتياجات الأسر التي تتطلب ترقية تدريجية للقدرة.

نظام ثلاثي الطور: يدعم الاتصال المتوازي لـ 3 وحدات أو أكثر لتشكيل نظام ثلاثي الطور بقدرة 380 فولت (6 كيلو واط لكل مرحلة، إجمالي 18 كيلو واط)، قادر على تشغيل الأحمال الصناعية مباشرة مثل مضخات المياه ثلاثية الطور، ومكيفات الهواء، وأدوات الآلات الصغيرة.

4. نطاق إدخال MPPT واسع

قناة MPPT واحدة (تدعم سلسلتين) بنطاق جهد تشغيل يتراوح بين 85 فولت و450 فولت وجهد بدء تشغيل يبلغ 85 فولت فقط؛ متوافق مع سلاسل من 8 إلى 10 ألواح كهروضوئية قياسية. يتميز بحد أقصى لتيار الإدخال يبلغ 27 أمبير وتيار دائرة قصر يبلغ 35 أمبير، مما يضمن التوافق مع مجموعة واسعة من الوحدات الكهروضوئية.

5. اتصالات BMS الذكية

تتيح واجهة RS485 المدمجة الاتصال في الوقت الفعلي مع BMS لبطارية الليثيوم 48 فولت (متوافقة مع بروتوكولات مثل Pylontech)، وإدارة معلمات الشحن/التفريغ تلقائيًا لإطالة عمر البطارية.

6. التبديل السريع لـ UPS

يتميز وضع UPS بوقت تحويل يبلغ 10 مللي ثانية فقط، مما يضمن توفير الطاقة دون انقطاع للأحمال المهمة مثل أجهزة الكمبيوتر وأنظمة المراقبة والمعدات الطبية. يوفر وضع الأجهزة المنزلية وقت تبديل يبلغ 20 مللي ثانية، مما يستوعب نطاقًا أوسع من تقلبات جهد الشبكة.

معلمة المنتج

السيناريوهات القابلة للتطبيق

1. الطاقة السكنية خارج الشبكة / الطاقة الاحتياطية

مناسبة للمنازل الريفية ذاتية البناء والكبائن الجبلية وأنظمة تخزين الطاقة في الشرفات في الشقق الحضرية. تعمل الطاقة الشمسية على توفير الكهرباء وشحن البطارية خلال النهار، بينما تتولى البطارية مهامها تلقائيًا في الليل أو أثناء انقطاع التيار الكهربائي.

2. الشركات الصغيرة والاستوديوهات

يوفر 6 كيلو واط من الطاقة الأساسية لمحلات السوبر ماركت الصغيرة وصالونات تصفيف الشعر والاستوديوهات ونقاط استلام البريد السريع، مما يدعم التشغيل المستقر للمعدات مثل أجهزة الكمبيوتر والإضاءة والمجمدات والطابعات.

3. أحمال الطاقة ثلاثية الطور

يمكن أن تكون ثلاث وحدات متوازية لتشكيل نظام ثلاثي الطور 380 فولت قادر على تشغيل مضخات الآبار العميقة ثلاثية الطور، وضواغط الهواء الصغيرة، وآلات الأعمال الخشبية، وأكثر من ذلك، مما يلبي احتياجات الطاقة للري الزراعي ومصانع المعالجة الصغيرة.

4. الأنشطة الخارجية وطاقة الطوارئ

عند إقرانه مع حزمة بطارية متنقلة وألواح كهروضوئية، يعمل العاكس الشمسي الموازي خارج الشبكة بقدرة 6 كيلو وات 48 فولت كمصدر طاقة مؤقت لمواقع المعسكرات ومواقع الاستجابة لحالات الطوارئ؛ تصميمه خفيف الوزن يسهل النقل السهل والنشر السريع.

خدمات التخصيص

تقدم شركة KTAC خدمات OEM/ODM للعاكس من سلسلة GA، بما في ذلك:

1. لون الضميمة المخصصة وطباعة الشعار

2. ضبط بروتوكول BMS لبطاريات الطرف الثالث

3. إعدادات المعلمة المسبقة (على سبيل المثال، جهد الشحن، تردد الخرج)

4. تصميم التغليف وأدلة المستخدم متعددة اللغات

اتصل بفريقنا الفني للحصول على حل مخصص.

التعليمات

1. ما هي الاختلافات الرئيسية بين GPEO-6KL1 وGPEO-12KL1؟

يتميز 6KL1 بقدرة خرج طاقة تبلغ 6 كيلووات، وهو أخف وزنًا (12.4 كجم مقابل 28.5 كجم)، وأكثر إحكاما، مما يجعله مناسبًا للتركيب بواسطة شخص واحد والبيئات ذات المساحة المحدودة.

يتمتع الموديل 12KL1 بقدرة 12 كيلووات وكفاءة أعلى (99.9% مقابل 98.0%)، على الرغم من أنه يأتي بتكاليف ووزن أعلى.

يدعم كلا الطرازين الاتصال المتوازي متعدد الوحدات والشبكات ثلاثية الطور.

2. كيف يمكن لثلاث وحدات 6KL1 أن تشكل نظام ثلاثي الطور 380V؟

قم بتوصيل العاكسات الثلاثة باستخدام كابلات اتصال المزامنة وقم بتكوينها كـ Master (L1)، وSlave 1 (L2)، وSlave 2 (L3) على التوالي. تنتج كل مرحلة 6 كيلو وات بجهد خطي 380 فولت/400 فولت، مما ينتج عنه طاقة إجمالية تبلغ 18 كيلو وات. هذا الإعداد مناسب لقيادة الأحمال مثل المحركات ثلاثية الطور ومضخات المياه.

3. ما هو الحد الأقصى لعدد الوحدات التي يمكن موازنتها للتشغيل أحادي الطور؟ ما هي الطاقة الإجمالية؟

يمكن توصيل ما يصل إلى 12 وحدة بالتوازي، مما يوفر طاقة إجمالية تبلغ 72 كيلووات. يتطلب التشغيل المتوازي استخدام كابلات اتصال مشاركة التيار ويضمن مطابقة سعة حزمة البطارية لكل عاكس.

4. هل يمكن خلط 6KL1 و12KL1 في تكوين متوازي؟

لا. عند التوصيل على التوازي أو الشبكة، يجب أن تكون العاكسات من نفس الطراز وإصدار البرنامج؛ خلاف ذلك، قد تحدث التيارات المتداولة واختلال توازن الطاقة.

5. ما هي سعة البطارية المطلوبة؟

يوصى باستخدام بطارية لا تقل سعتها عن 5 كيلو وات في الساعة (حوالي 100 أمبير عند 48 فولت) لدعم عملية التحميل الكامل بقدرة 6 كيلو وات لمدة 0.8 ساعة. للحصول على طاقة احتياطية يومية، تعتبر 10-20 كيلووات في الساعة أكثر عملية. يتمتع العاكس بتيار شحن أقصى يبلغ 120 أمبير وهو متوافق مع بطاريات LiFePO4 بقدرة 100-300 أمبير.

6. إذا كان هناك قناة MPPT واحدة فقط، فكيف يمكن توصيل الألواح الكهروضوئية التي تواجه اتجاهات مختلفة؟

يمكن توصيل سلسلتين من الألواح الكهروضوئية التي تواجه اتجاهات مختلفة بالتوازي مع نفس MPPT (ضمان عدم تجاوز حدود الجهد والتيار)، أو يمكن استخدام محسنات خارجية. بالنسبة للأنظمة الأكثر تعقيدًا، يوصى باستخدام نموذج MPPT مزدوج (مثل 12KL1).
